超低压数据线用贴片共模扼流圈结构

在消费电子、工业通讯的低压信号传输场景里，共模干扰始终是影响信号完整性的核心问题，尤其是超低压供电、高速数据线缆的传输链路中，普通直插式滤波元件受安装空间、焊接工艺限制，很难适配高密度贴装的生产需求，这款贴片式共模扼流圈正是针对这类场景开发的滤波元件。从实际应用来看，这类元件常布置在Type-C接口、Micro USB接口的信号引脚后端，或是低压传感信号的输入端口，用来滤除线缆耦合进来的共模电磁干扰，避免差分信号传输过程中出现误码、丢包问题，同时也能抑制板卡自身向外辐射的电磁噪声，满足各类电子设备的EMC测试要求。

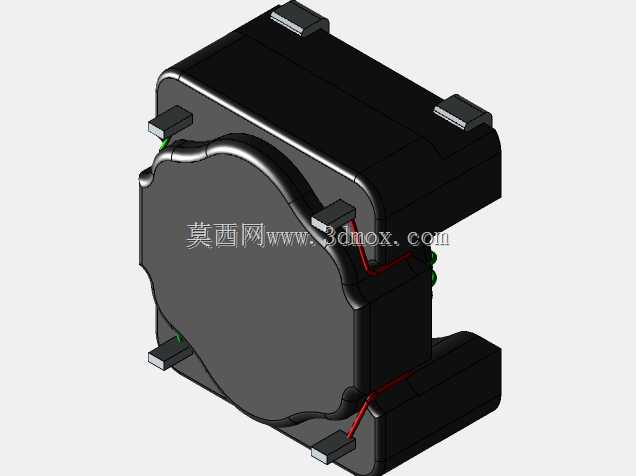

从结构设计思路来看，这款扼流圈采用闭合磁路的方形磁芯结构，磁芯边缘做了圆弧过渡处理，既可以降低磁芯边缘的磁通泄漏，提升共模阻抗的一致性，也能避免绕线过程中漆包线被磁芯棱角划伤造成绝缘失效。绕线采用双线并绕的方式，两根漆包线在磁芯上的匝数完全一致、绕向对称，保证差模信号通过时两个绕组产生的磁通相互抵消，不会对正常传输的差模信号造成额外衰减，而共模噪声穿过绕组时会产生同向磁通，借助磁芯的高磁导率形成高阻抗，实现对共模干扰的衰减。磁芯外部采用阻燃环氧树脂进行包封，包封层厚度均匀，既可以固定绕组位置，避免生产运输过程中绕组出现位移、松脱，也能提升元件的绝缘性能，满足SMT回流焊过程中的耐高温要求，不会出现焊接过程中包封层开裂、脱落的问题。

元件底部设置了四个对称分布的贴片焊盘，焊盘位置严格遵循标准SMD封装尺寸规范，焊盘表面做了镀锡处理，保证焊接时的润湿性，适配常规的SMT贴装工艺，不需要额外定制钢网或者调整回流焊温度曲线，能够直接接入现有消费电子的贴片生产线。焊盘的布局充分考虑了焊接后的应力释放问题，焊盘与磁芯主体之间预留了足够的爬电距离，避免焊接后焊锡攀爬造成绕组短路，同时也能抵消PCB板受热变形时传递到元件本体的应力，减少焊点开裂、元件脱落的失效风险。从安装边界来看，这款元件的整体外形为方正结构，边角做了小尺寸倒角，元件高度控制在常规贴片元件的标准高度范围内，在PCB布局时不需要为其预留额外的高度空间，可以和周边的阻容元件保持统一的贴装高度，方便后续的整板三防漆涂覆、外壳装配工序。

在实际选型应用中，这类扼流圈的阻抗参数匹配需要结合传输信号的速率来调整，针对低速数据线可以选择更高感量的规格提升低频段的干扰抑制能力，针对高速差分信号则需要控制绕组的寄生电容，避免高频段的信号插入损耗过大，这款结构的绕线方式可以通过调整线径、匝数来适配不同的阻抗需求，不需要重新开模制作磁芯或者调整封装尺寸，能够覆盖多数超低压信号传输场景的滤波需求。另外，磁芯材质的选择也充分考虑了温度特性，在-40℃到125℃的工作温度范围内，磁芯的磁导率波动范围控制在较小区间，保证高低温环境下滤波性能的稳定性，适配工业级、车规级电子设备的宽温工作要求。包封材料的阻燃等级满足UL94-V0要求，即使出现过载过热情况也不会出现明火，提升电子设备整体的安全性能。在三维建模过程中，这类元件的模型需要重点还原焊盘位置尺寸、磁芯外形轮廓、包封层的边界尺寸，保证PCB Layout过程中封装匹配的准确性，避免出现贴装干涉、焊盘对偏的问题，同时也要还原绕线的出线位置，方便后续做整板的电磁兼容仿真时，准确模拟元件的寄生参数对信号传输的影响。
