PEM4532-102M贴片绕线电感器三维结构

　　从实际使用场景来看，这类电感主要承担DC-DC回路的储能、电源输入输出端的差模滤波、高频信号线路的噪声抑制作用，相比叠层电感，绕线结构的直流电阻更低、耐电流能力更强，适合在负载电流波动较大的便携设备供电回路里使用，比如智能手机的电源管理模块、蓝牙通讯模组的供电端、车载小型控制板的局部供电支路，都能看到同规格电感的应用。做这个模型的时候，首先要还原的是器件的实际安装边界：本体采用4.5mm×3.2mm的标准贴片封装尺寸，本体总高度控制在对应规格的常规范围内，两端的电极焊盘外延尺寸严格按照量产器件的实际公差做了还原，焊盘的金属化端面做了倒角处理，避免建模时出现尖锐直角和实际器件不符的问题，毕竟回流焊过程中焊锡的爬锡高度和焊盘的端面结构直接相关，模型里把电极的厚度、和本体的衔接台阶都做了还原，能直接导入PCB装配文件里做焊盘匹配校验。在消费电子、通讯终端、工业控制板卡的表面贴装生产线中，这类4532封装规格的绕线电感器是电源回路、信号滤波链路里的核心被动元件，日常做PCB布局时经常会碰到这类器件的占位与干涉校验需求，很多新手工程师容易忽略贴片元件的本体高度、焊盘外延尺寸，导致回流焊后出现元件顶壳、相邻器件焊盘短路的问题，这个三维模型刚好能还原器件的真实外形边界，给结构堆叠、PCB Layout阶段的干涉检查提供精准的参照。

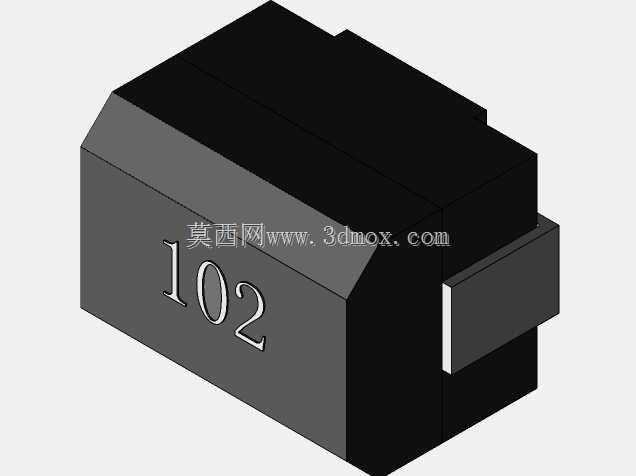

　　器件本体采用塑封结构，外部是黑色的环氧塑封料外壳，把内部的绕线磁芯完全包裹，模型表面还原了丝印标识的位置，也就是本体顶面的102字样，代表电感量为1mH，这个丝印位置的还原能帮助生产环节的视觉对位系统做器件方向校验，避免贴装时出现极性反向的问题——很多人以为电感没有极性，实际上这类绕线电感的绕线方向会影响高频噪声的抑制效果，部分精密电路里会对电感的贴装方向有明确要求，丝印位置的精准建模能给SOP编制、钢网开孔设计提供参照。

　　从设计思路上来说，这类SMD绕线电感的结构设计核心是在有限的封装尺寸内，平衡电感量、直流电阻、饱和电流三个核心参数，内部采用铁氧体磁芯作为绕线载体，漆包线紧密绕制在磁芯中柱上，外部塑封层既要提供足够的机械强度，避免贴装、运输过程中出现本体开裂，还要满足UL94-V0级的阻燃要求，模型虽然只做了外部结构，但在尺寸公差上严格参考了量产器件的规格书，本体的脱模斜度、电极和塑封本体的衔接缝隙都做了写实处理，不会出现理想化的直角垂直结构，毕竟实际塑封器件都会有微小的脱模斜度，做结构干涉检查的时候如果忽略这个斜度，很容易出现设计间隙足够、实际装配顶到外壳的问题。

　　在实际选型和结构设计过程中，这类电感的安装空间预留不能只看 datasheet 上的标称长宽尺寸，还要考虑两端焊盘的爬锡空间、器件贴装时的位置偏移公差，以及本体上方的安全间隙——部分大电流规格的电感工作时会有轻微的磁致伸缩振动，如果和上方的屏蔽壳间隙太小，会出现共振异音，这个三维模型把本体的最大外形轮廓、电极的突出尺寸都做了1:1还原，导入装配体后可以直接测量不同方向的最小间隙，不用再手动给器件加公差补偿值。另外，模型的端面电极做了分色处理，能清晰区分塑封本体和金属电极的边界，做热仿真的时候可以直接给不同部分赋予对应的材料属性，不用再额外拆分零件，给后续的板级热仿真、结构强度仿真都能提供基础的模型支撑。很多工程师在做早期方案堆叠的时候，习惯用简化的方块代替这类被动元件，往往到了试产阶段才发现器件高度超差、焊盘和周边结构件干涉，耽误项目进度，这类精准的器件三维模型能在设计早期就把这些潜在问题暴露出来，减少后期改板的次数。
