PD3525贴片式SMD功率电感结构设计

在消费电子、通讯终端、工业控制板卡的PCB布局中，表面贴装功率电感是电源回路里不可或缺的被动元件，PD3525规格的贴片功率电感，主要承担DC-DC回路储能、差模滤波、大电流续流的作用，常见于手机快充模块、路由器电源管理单元、车载中控供电回路、工业采集板卡的BUCK电路拓扑中，相比传统插件电感，其SMD封装形式适配SMT高速贴装工艺，能大幅降低产线插件工序的人工成本，提升整板焊接一致性。

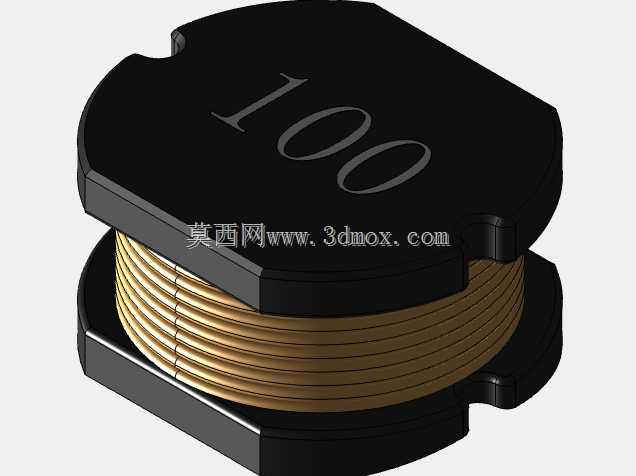

从结构设计来看，这款电感采用屏蔽式绕线结构，外部为磁性合金压铸外壳，上下壳体通过卡扣结构扣合，将内部多层平绕的漆包铜线圈完全包裹，外壳边缘做了对称的缺口定位设计，既可以在贴装时供视觉识别设备抓取定位点，也能在回流焊过程中让焊盘处的助焊剂挥发有溢出通道，减少虚焊、立碑缺陷的发生概率。线圈采用多股漆包铜线并绕？不对，从结构看是扁铜线多层平绕，这种绕制方式能在有限的封装空间内最大化导线截面积，降低直流电阻DCR，减少大电流工况下的铜损，避免电感工作时温升过高影响周边元件寿命。线圈两端直接与底部的金属焊端焊接导通，焊端采用镀锡处理，与PCB焊盘焊接时浸润性良好，能承受波峰焊、回流焊的高温冲击，不会出现焊端脱落、镀层氧化的问题。

外形尺寸上，PD3525对应封装尺寸为3.5mm×2.5mm的标准贴片规格，本体高度控制在2mm以内，属于薄型化SMD功率电感，安装时需要注意PCB上的焊盘间距要匹配电感底部焊端的中心距，焊盘宽度不宜超过电感本体边缘，避免焊接时焊锡爬升到电感侧面造成相邻元件短路。布局时要尽量远离板上的高频信号走线，尤其是射频接收回路、高速差分信号线，因为电感工作时的漏磁可能会对敏感信号造成串扰，屏蔽式结构虽然已经将大部分磁场约束在外壳内部，但布局时仍需保留0.5mm以上的安全间距，避免结构干涉。

设计这款电感的三维模型时，首先要确认外部磁壳的轮廓尺寸，包括上下壳体的配合公差，卡扣位置的干涉检查，因为磁壳属于粉末冶金压制成型件，拔模角度通常控制在1-2度，建模时不能做成直壁结构，否则会与实际生产工艺冲突。内部线圈的绕制节距要与实际电感参数匹配，100标识代表电感量为10μH，对应的线圈匝数、线径都要符合该感值的设计要求，线圈两端与焊端的连接位置要准确，避免模型导入PCB装配时出现焊端对位偏差。外壳表面的丝印字符要做凹陷处理，模拟实际激光打标或者丝印的效果，字符深度控制在0.05mm左右，既不会影响磁壳的结构强度，也能还原实物的外观细节。

实际选型应用中，这款电感需要重点关注饱和电流、温升电流参数，当回路中瞬时电流超过饱和电流时，电感磁芯会出现磁饱和现象，电感量骤降，导致电源回路纹波超标，严重时会损坏后端供电芯片。三维建模时还原的结构细节，能帮助结构工程师在PCB Layout阶段提前评估元件高度是否与外壳、屏蔽罩发生干涉，尤其是在薄型化消费电子设备中，内部堆叠空间极其紧张，0.1mm的高度偏差都可能导致整机组装时出现顶壳问题。另外，电感底部的焊端高度要准确，焊端突出本体底部的高度通常在0.1mm左右，这个尺寸直接影响焊接时的锡膏厚度，建模时如果忽略这个细节，可能导致生成的钢网开孔厚度与实际需求不匹配，影响焊接良率。

从生产适配角度，这款电感的编带包装尺寸也需要在整机BOM建模时同步考虑，贴片机的吸嘴吸取位置在电感顶部中心平面，所以建模时顶部平面要保证足够的平整度，不能有凸起或者凹陷结构，避免吸嘴吸取时出现漏气、抛料的问题。外壳两侧的定位缺口除了供视觉定位，还能在AOI检测时作为元件极性识别的标记，虽然功率电感本身没有极性要求，但部分厂商会通过缺口位置统一元件的贴装方向，提升整板元件布局的一致性，方便后续的检修与目检。

在工业级应用场景中，这款电感的工作温度范围通常覆盖-40℃到125℃，建模时不需要额外体现温度参数，但结构上要考虑磁壳与线圈的热膨胀系数匹配，避免在高低温循环工况下出现线圈松动、磁壳开裂的问题，上下壳体的卡扣配合量要控制在合理范围，过松会导致磁芯间隙变化影响电感量精度，过紧则可能在温度冲击时出现壳体碎裂。线圈与磁壳之间通常会填充少量导热胶，将线圈工作时产生的热量传导到磁壳，再通过焊端传导到PCB铜箔散热，建模时可以简化这部分胶体结构，但要预留出对应的填充空间，避免结构干涉。
