70度视角医用硬管内窥镜结构设计

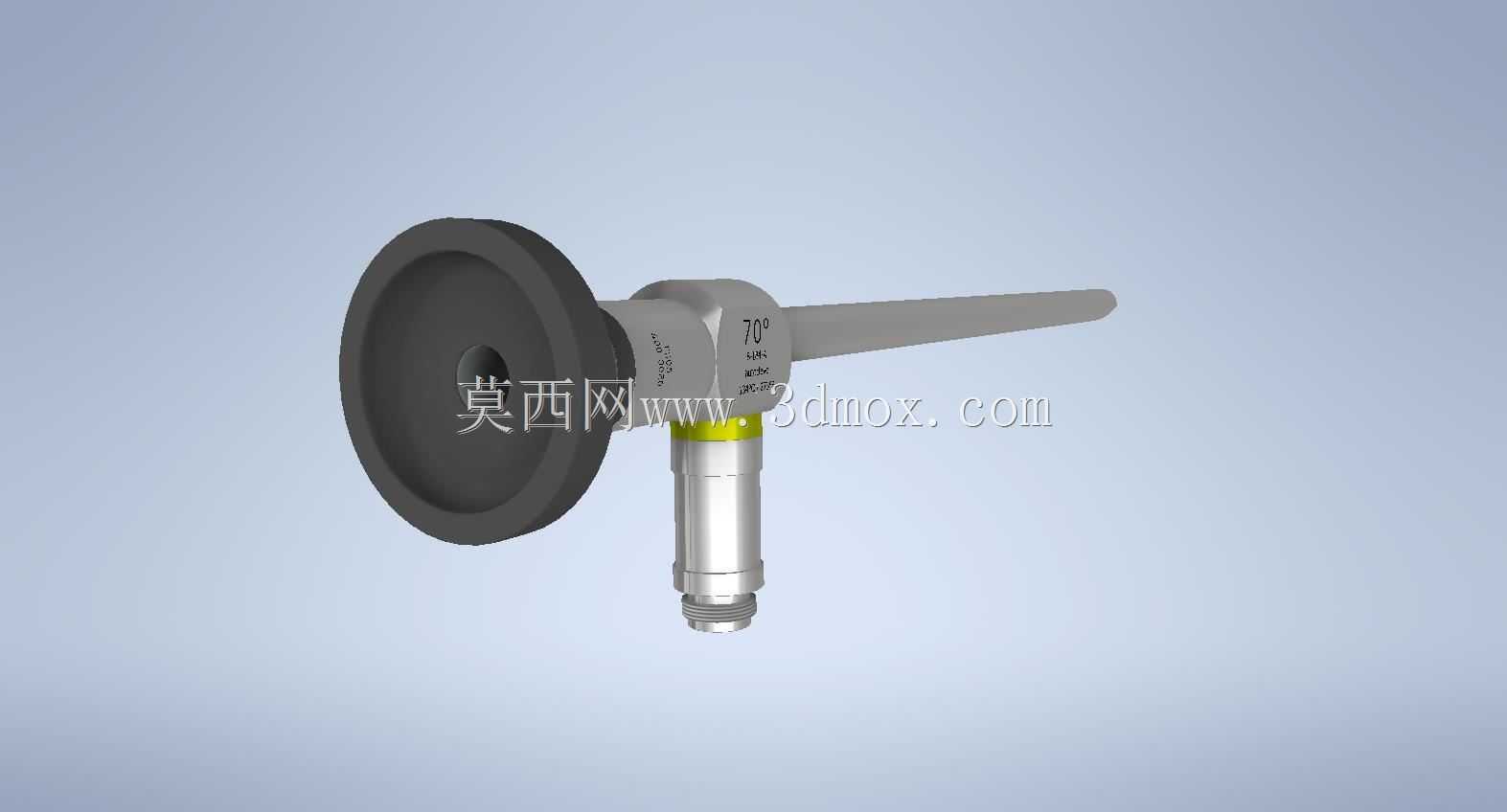

　　这款硬管式光学内窥镜的结构设计，核心围绕临床腔内检查的操作需求展开，先从临床使用场景来看，这类设备主要用于外科微创检查、术中术野观察，需要在狭长的人体自然腔道或手术穿刺通道内完成光学成像，因此镜管部分的细长比设计是首要考量，细长的插入段可以减少操作时对腔道组织的牵拉损伤，同时保证足够的探入深度。从结构拆分来看，设备整体分为三个核心功能段：目镜端、镜管主体、接口段。目镜端采用大直径圆盘式结构，一方面是适配人眼贴合观察的轮廓，边缘做了圆弧过渡处理，避免操作时剐蹭医护人员面部或患者体表，另一方面圆盘内部预留了光学目镜组的安装空间，足够的直径可以容纳多组透镜的固定结构，保证成像光路的同轴度。

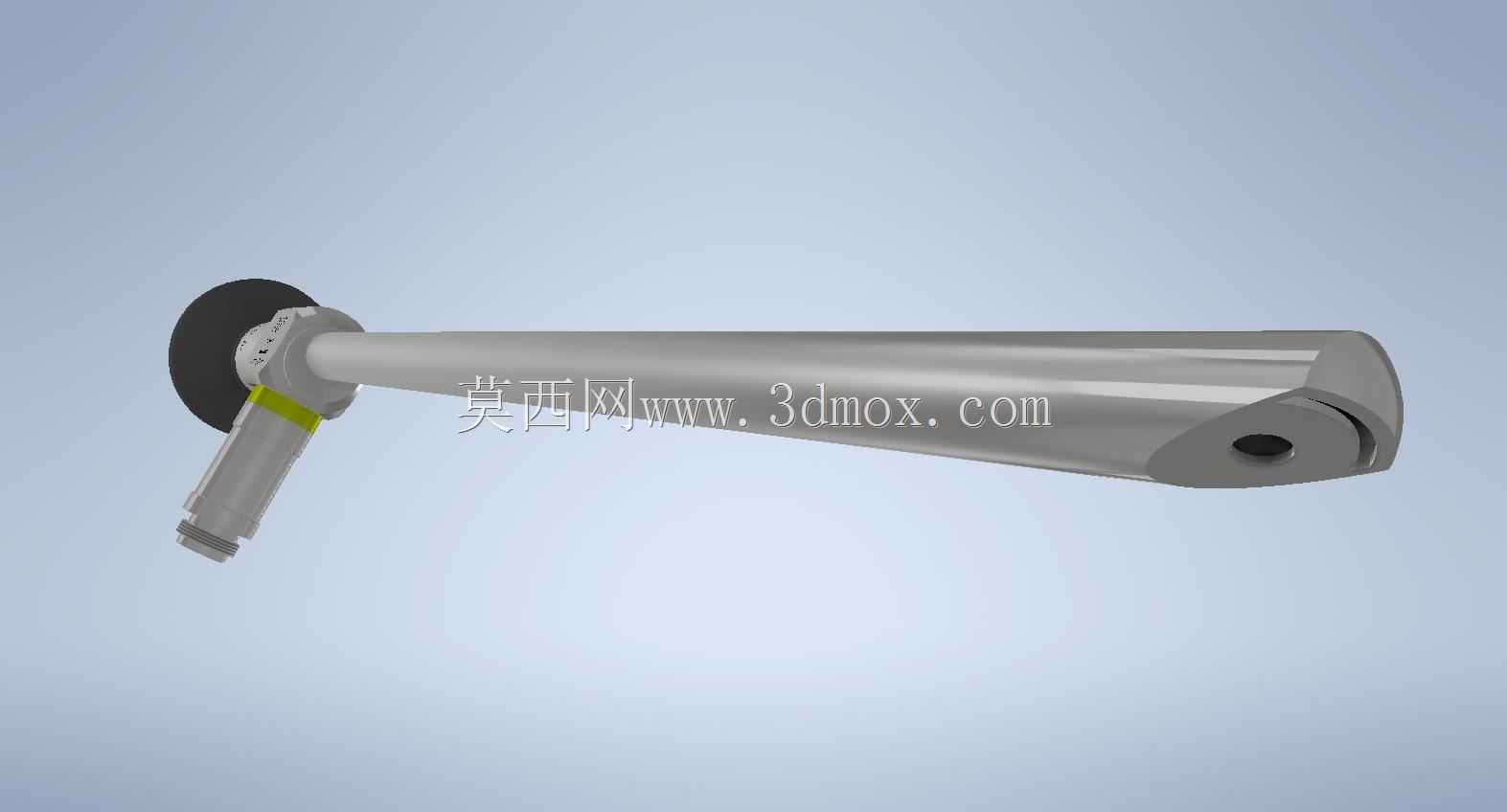

　　镜管主体采用细长直杆结构，标注的70°视向角意味着内部的反射棱镜组被固定在镜管前端，将前方侧方的光路折射回目镜端，这种侧视角度设计适配腔道内壁的观察需求，相比0°直视镜可以在不整体转动镜身的情况下覆盖更大的腔壁观察范围，减少操作时的镜体转动幅度，降低患者不适感。镜管与目镜的衔接部位做了阶梯轴过渡，一方面是加强细长镜管与目镜座的连接强度，避免镜管受侧向力时发生弯折，另一方面这个位置可以作为操作时的手持限位点，医护人员持握时手指可以抵在这个阶梯面上，精准控制镜体的探入深度。

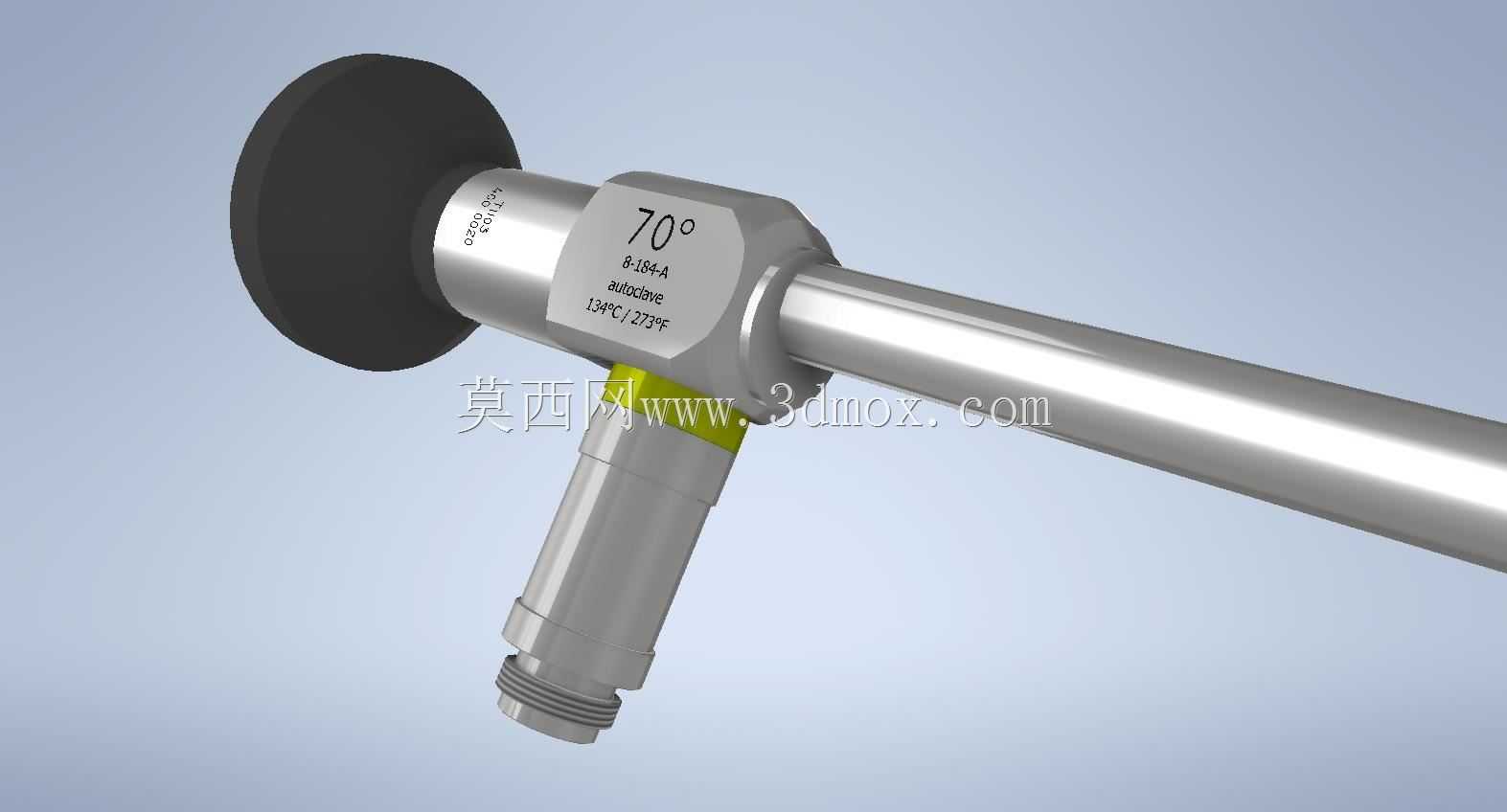

　　下方的接口段是光学照明的接入端口，采用标准的圆柱形快插结构，表面做了防滑滚纹处理，方便与冷光源导光束快速对接，接口内部做了同轴定位台阶，保证导光束的出光端与镜管内的照明光纤束精准对齐，减少光通量损耗，接口根部的黄色标识环是视向角的快速识别标记，方便医护人员在多器械堆叠的手术台上快速分辨镜头角度，避免拿错器械。从安装边界来看，镜管的外径控制在极小的尺寸范围内，可以适配常规的手术穿刺鞘通道，插入段的长度满足常规腔道检查的探入深度需求，目镜端的大直径圆盘同时起到限位作用，避免镜体过度探入腔道造成损伤。结构设计上所有的外表面都做了光滑圆弧处理，没有尖锐棱角，满足医用器械的消毒清洁要求，不会残留污物，也不会在操作中划伤组织。

　　各段的连接部位都采用密封结构设计，保证可以耐受高温高压消毒的环境，不会出现消毒液体渗入镜体内部损坏光学元件的问题。光路结构的同轴度是这类产品设计的核心控制点，从前端棱镜、中继透镜组到目镜的所有光学元件，都通过镜管内部的定位衬套保证同轴度误差控制在极小范围内，避免成像出现畸变、模糊的问题。手持部位的重心经过配重设计，目镜端的重量与镜管、接口段的重量平衡，医护人员长时间持握操作时不容易出现手部疲劳。接口段的外螺纹结构可以适配不同规格的导光束接头，拓展设备的适配性，不需要额外更换转接头就可以对接不同品牌的冷光源设备。镜管主体采用高强度医用不锈钢材质，既保证足够的结构刚性，避免探入过程中发生弯折变形，又具备良好的生物相容性，不会对人体组织产生刺激。目镜端的外罩采用轻质工程材质，降低整体重量的同时具备良好的抗冲击性能，避免术中磕碰导致目镜碎裂。
