CQ32立式直插PFC变压器结构设计

　　在中小功率开关电源、工业控制板卡、通讯终端供电模块的设计选型中，直插式PFC变压器是决定功率因数校正回路稳定性的核心磁性元件，本次呈现的CQ32规格PFC变压器结构，完全围绕板载直插安装的实际工况完成细节建模，可直接用于PCB布局干涉校验、整机结构堆叠仿真环节。从实际应用场景来看，这类变压器主要适配100W-300W功率段的AC-DC电源回路，承担PFC升压电感与隔离变压的复合功能，常见于桌面式工业电源、通讯基站辅助供电模块、中小型工控设备内置电源板中，相比传统分立式的PFC电感加主变压器布局，CQ32集成式结构能有效压缩板上占用面积，减少回路走线长度带来的EMI干扰问题。从产品功能特性来看，该结构采用封闭式磁芯外壳设计，磁芯为标准PQ32衍生的CQ型锰锌铁氧体材质，外壳采用耐高温阻燃PBT材质注塑成型，能有效包裹内部绕组，避免生产组装过程中绕组磕碰损伤，同时降低工作状态下的磁辐射外泄，减少对周边敏感器件的信号干扰。引脚采用直插式镀锡铜针，共6根引脚分两排排布在磁芯顶部的安装凸台位置，引脚直径、引脚间距完全符合行业通用的CQ32封装标准，可直接匹配标准波峰焊工艺，不需要额外定制治具就能完成板上焊接。

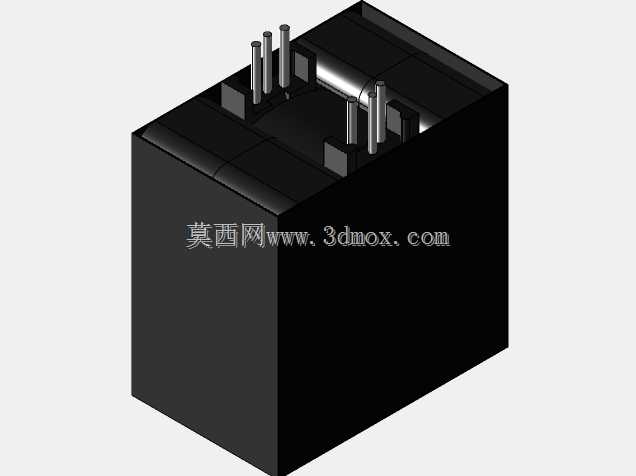

　　在设计思路层面，建模过程优先还原了实际量产产品的安装边界：整体外形为立方体结构，主体外壳的长宽尺寸严格控制在32mm×32mm的标准CQ封装尺寸范围内，主体高度根据绕组匝数、绝缘层级的常规设计预留了足够空间，不会出现绕组超高导致的外壳合模缝隙问题。引脚的伸出长度、引脚根部的凸台定位结构都做了精准还原，定位凸台能在插件时卡入PCB对应的定位孔中，避免焊接过程中元件倾斜偏移，保证过炉后引脚垂直度符合生产检验标准。磁芯与外壳的配合位置预留了0.1mm的装配公差间隙，模拟实际生产中磁芯包胶后装入外壳的真实装配状态，不会出现建模尺寸过盈导致的虚拟装配干涉问题。

　　从安装边界的细节来看，该元件在PCB布局时需要预留的安全间距包含两部分：一是元件本体周边的爬电距离，根据安规要求，高压引脚与低压走线之间需要预留至少6mm的净空距离，模型还原了引脚的实际排布位置，能帮助结构工程师在布局阶段直接校验安规间距是否达标；二是元件顶部的高度空间，由于该变压器为立式直插结构，顶部引脚凸台上方需要预留至少3mm的空间用于引脚打弯、剪脚操作，模型的整体高度尺寸完全对应量产产品的实际高度，可直接用于机箱内部的高度堆叠校验，避免出现机箱盖板压到元件顶部的装配问题。

　　另外，模型还原了外壳表面的合模线、磁芯拼接处的细微台阶结构，这些细节在做产品外观渲染、装配工艺动画时能提供足够的真实度，不会出现模型过度简化导致的渲染失真问题。对于电源研发工程师来说，该结构模型可以直接导入热仿真软件，结合绕组损耗参数模拟不同负载下的元件表面温度分布，验证周边散热风道设计是否合理；对于结构工程师来说，该模型的安装尺寸完全对标行业通用封装，不需要反复核对样品尺寸就能完成板上布局，大幅缩短前期选型阶段的建模时间。在实际生产适配中，该结构的磁芯中柱预留了标准气隙位置，可根据不同的电感量需求调整气隙深度，外壳的内部空腔尺寸可适配不同线径的漆包线绕组，包括三层绝缘线的常规绕组排布，不需要修改外壳尺寸就能覆盖多数CQ32规格PFC变压器的设计方案。引脚的根部做了圆角过渡处理，避免插件时引脚应力集中导致的磁芯开裂问题，这些细节结构都在模型中做了对应还原，能帮助设计人员在前期评审阶段就识别出潜在的结构风险，减少开模后修改的成本损耗。
