CQ35型PFC功率因数校正变压器结构

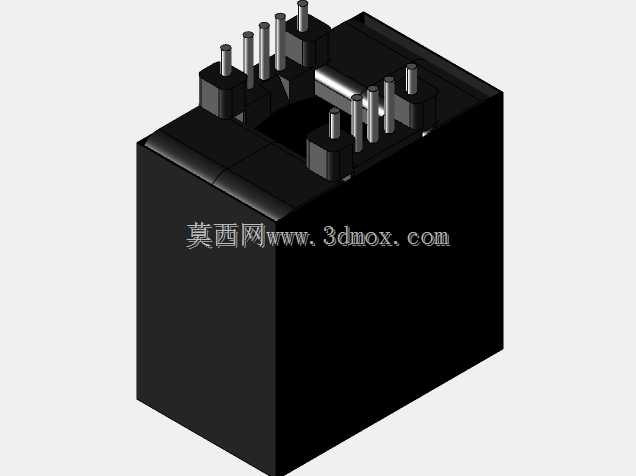

　　在开关电源、工业伺服驱动、通讯基站供电模块的PCB布局设计中，这类插针式磁性元件的三维结构还原度，直接决定了整机装配阶段的干涉排查效率，很多初入结构设计领域的工程师容易忽略磁性元件的引脚排布、本体凸台细节，直到打样阶段才发现引脚间距与PCB焊盘不匹配、本体高度超过壳体安装净空，不得不反复改板拖慢项目进度。这款CQ35规格的PFC变压器，本体采用方正的塑封磁芯结构，顶部预留的多组直插引脚按照功率回路与信号回路分区排布，大电流引脚的直径更粗，对应PCB上需要匹配更大的焊盘孔径与载流铜皮面积，信号引脚排布在本体另一侧，减少功率回路的电磁串扰。

　　从实际应用场景来看，这类器件主要用在有源功率因数校正电路的储能环节，工作时需要承载高频开关状态下的脉动电流，因此本体的塑封外壳不仅要满足磁芯的固定防护需求，还要预留足够的爬电距离，满足安规规范中强弱电回路的绝缘要求。设计这类元件的三维模型时，首先要对齐实际器件的安装边界：本体底部到引脚末端的插装深度，需要匹配PCB板厚与波峰焊的引脚吃锡高度，引脚的伸出长度不能过长避免焊接后引脚触碰壳体内部的金属结构，也不能过短导致焊接强度不足。本体侧面的分型线、顶部磁芯与骨架的配合凸台都需要准确还原，很多工程师在布局时只绘制简化的方块模型，忽略了顶部引脚之间的绝缘凸起结构，导致后续装配绝缘片时出现空间干涉，不得不重新调整周边电容、散热片的位置。从安装适配的角度看，这款变压器的引脚采用直插式排布，对应PCB上的焊盘位置需要严格对齐引脚中心距，相邻功率引脚之间的开槽设计也要在模型中体现，方便PCB设计时预留安规槽，提升高压回路的绝缘可靠性。本体的外形方正，在整机布局中可以贴靠PCB边缘放置，充分利用壳体边角的闲置空间，但要注意本体与周边电解电容、功率管散热片的间距，既要满足散热气流的流通需求，也要避免散热片的尖角触碰变压器塑封外壳造成绝缘破损。

　　在通讯设备的供电模块设计中，这类PFC变压器的高度尺寸直接决定了电源板的整体厚度，尤其是1U高度的机架式设备，内部净空非常有限，模型中准确还原本体顶部引脚的突出高度，就能提前评估是否需要在设备上盖对应位置压出避让凸包，或者调整变压器的安装位置避开上盖的加强筋结构。很多结构工程师在选型阶段只看器件手册上的标称尺寸，忽略了引脚的实际倾斜公差、塑封外壳的拔模斜度，导致三维装配时看似没有干涉，实际生产中因为器件公差累积出现装配卡滞，这款模型还原了塑封外壳的微小拔模角度、引脚根部的塑胶固定凸台，能帮助设计人员在虚拟装配阶段就排查掉这类公差带来的潜在问题。

　　从功能特性来看，PFC变压器作为功率回路的核心储能元件，工作时的漏磁会对周边的敏感信号线路造成干扰，准确的三维模型可以帮助EMC设计人员评估变压器与周边信号走线、采样电阻的距离，提前调整走线布局优化EMC性能，减少后期整改的物料与时间成本。插针式的安装结构相比贴片式元件，能承载更大的工作电流，适合中大功率的供电场景，引脚的排布顺序也对应了电路原理图中的引脚定义，模型中准确的引脚顺序能避免PCB设计时出现引脚接反的低级错误，减少打样报废的损失。
