PDRH103R贴片功率电感三维结构设计

做消费类电子、通讯终端的PCB布局时，这类贴片功率电感的选型和结构匹配是绕不开的环节，很多刚入行的结构工程师容易只看电气参数忽略安装边界，最后SMT过炉时出现偏移、虚焊，或者整机装配时和周边屏蔽罩、结构件产生干涉，这个三维模型刚好把这类电感的实际结构细节做了完整还原，能帮设计人员提前规避很多落地问题。

从实际应用场景来说，这类103R规格的贴片功率电感，主要用在便携通讯设备、小型消费类电子产品的DC-DC回路里，承担储能、滤波的作用，不管是手机的电源管理模块、便携路由器的供电回路，还是小型物联网终端的信号处理单元，都能看到同结构电感的身影，它的核心作用是在开关电源工作过程中储存磁能，配合电容完成电压转换，同时滤除回路里的高频纹波，保证后端芯片供电的稳定性，相比传统插件电感，它的贴装结构更适配高速SMT产线，不需要人工插装，能大幅提升整机组装的效率，也更符合当下电子产品轻薄化的设计趋势。

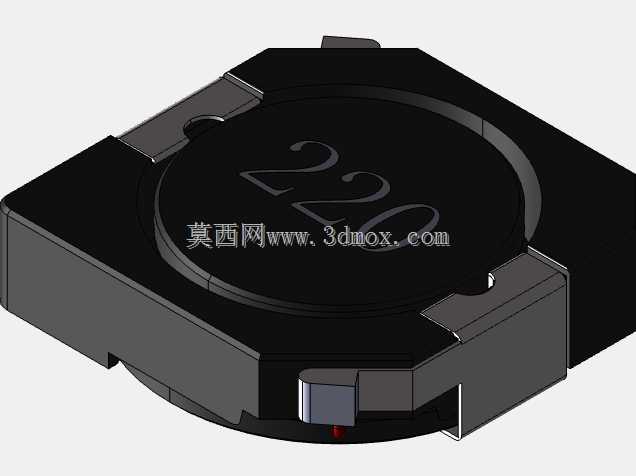

从产品功能特性来看，这个结构的电感采用屏蔽式绕线结构，磁芯把线圈完全包裹在内部，能大幅降低工作时的漏磁，避免对周边的敏感信号线路产生电磁干扰，这一点在高密度布线的通讯类PCB上尤为重要——很多非屏蔽电感在大电流工作时，漏磁会耦合到附近的射频走线，直接导致设备的通讯灵敏度下降，而屏蔽结构的设计能把EMI干扰控制在元件自身的边界内，减少PCB布局时的电磁兼容整改工作量。电感顶部的标识直接做在磁芯上表面，清晰标注感值参数，产线贴装时可以通过视觉识别快速确认元件规格，避免错料问题。底部的焊端采用大尺寸扁平化设计，和PCB焊盘接触面积更大，不仅过炉时的焊接可靠性更高，也能承受更大的工作电流，降低焊盘因长期受热产生的脱落风险。

从设计思路上还原的话，这个电感的结构完全围绕表面贴装工艺的要求展开：首先是整体外形采用近似方形的切角设计，四个角做了小尺寸的避让处理，一方面是贴装时吸嘴抓取的定位更稳定，不会出现吸偏的问题，另一方面也能减少元件在料带里的卡滞风险，适配高速贴片机的飞达送料节奏。磁芯的上下合模缝做了精密的错位咬合设计，既保证磁路的闭合性，减少磁阻提升电感量的稳定性，也能避免生产过程中磁芯开裂、错位的问题。底部的电极端子从磁芯侧面延伸到底面，端子表面做了镀锡处理，和焊锡的浸润性更好，过回流焊时能快速形成可靠的焊点，同时端子的伸出长度做了严格控制，不会超出元件的本体边界，避免和相邻元件的焊盘产生连锡问题。

再说到外形尺寸和安装边界，这个模型还原的PDRH103R电感属于10mm级别的贴片功率元件，本体的长宽尺寸控制在10mm左右，整体高度在4mm上下，刚好适配当下主流便携通讯设备的板内空间要求——很多超薄类电子产品的板内净空高度只有4.5mm，这个高度的电感刚好能放进屏蔽罩内部，不会和屏蔽盖产生顶碰。设计PCB封装的时候，要注意焊盘的尺寸不能完全照搬元件端子的大小，要预留0.2-0.3mm的焊锡溢出空间，同时两个焊盘之间的阻焊桥要做足够宽度，避免过炉时连锡。元件本体的周边要预留至少0.5mm的避让空间，一方面是贴片机的视觉定位需要足够的识别空间，另一方面也避免和周边的电容、电阻等小型元件产生干涉，另外要注意电感的正上方不要走敏感的射频信号线，即使是屏蔽式电感，近距离下还是会存在微弱的磁泄漏，保持合理的间距能减少后期的EMC整改成本。

很多工程师在做结构评审的时候，容易把电感当成标准件忽略三维匹配，实际上不同厂商生产的同规格电感，在端子倒角、磁芯合模缝的凸起高度上都会有细微差异，如果直接调用通用模型，很容易出现实际样品和结构设计不匹配的问题，这个还原实际产品结构的三维模型，能让设计人员在布局阶段就清晰掌握元件的实际外形轮廓，精准预留安装空间，不管是做PCB的器件布局，还是做整机内部的结构堆叠，都能减少打样后的整改次数，提升研发效率。另外在做热设计的时候，这个模型也能直观体现电感的散热面位置——这类电感的主要发热点是内部的线圈，热量主要通过底部的焊盘传导到PCB的铜箔上，布局的时候尽量把电感放在PCB的铺铜区域，不要放在板边的悬空位置，能提升电感的散热效率，避免长期大电流工作时出现过热降额的问题。
