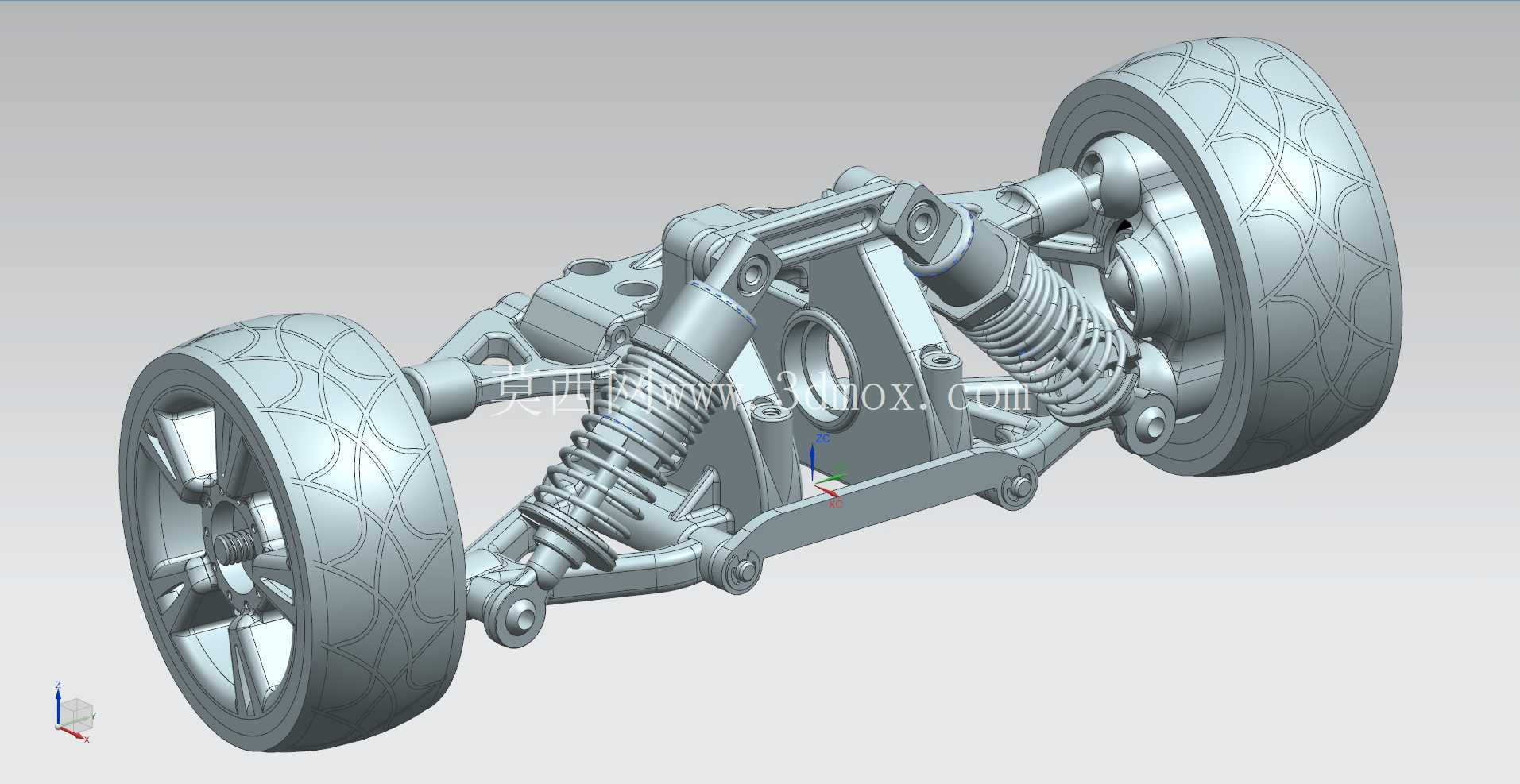

轮式车辆独立悬挂轮组结构三维设计

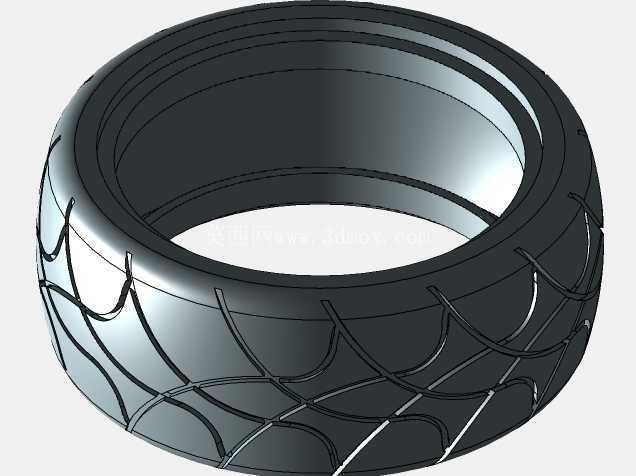

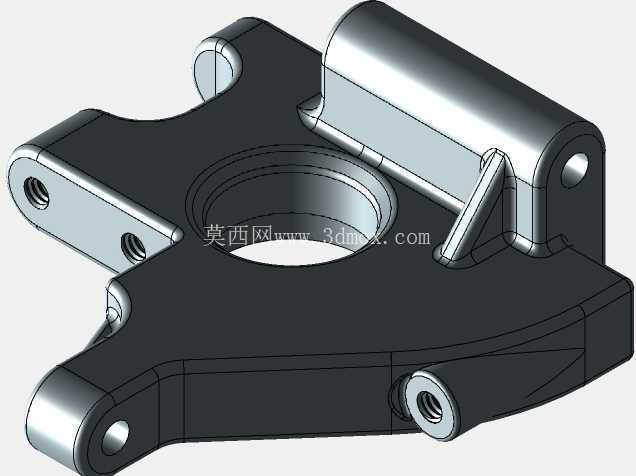

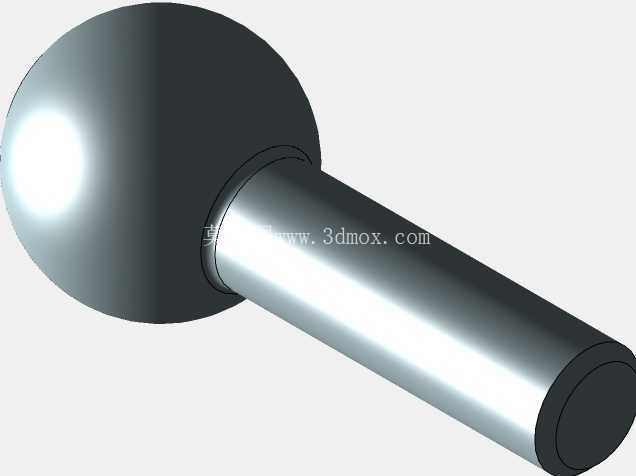

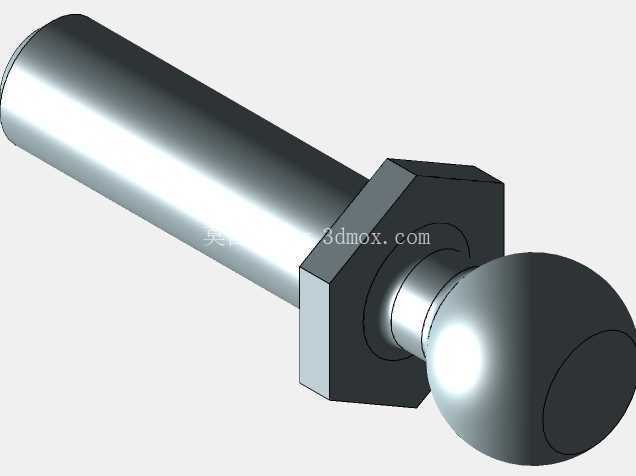

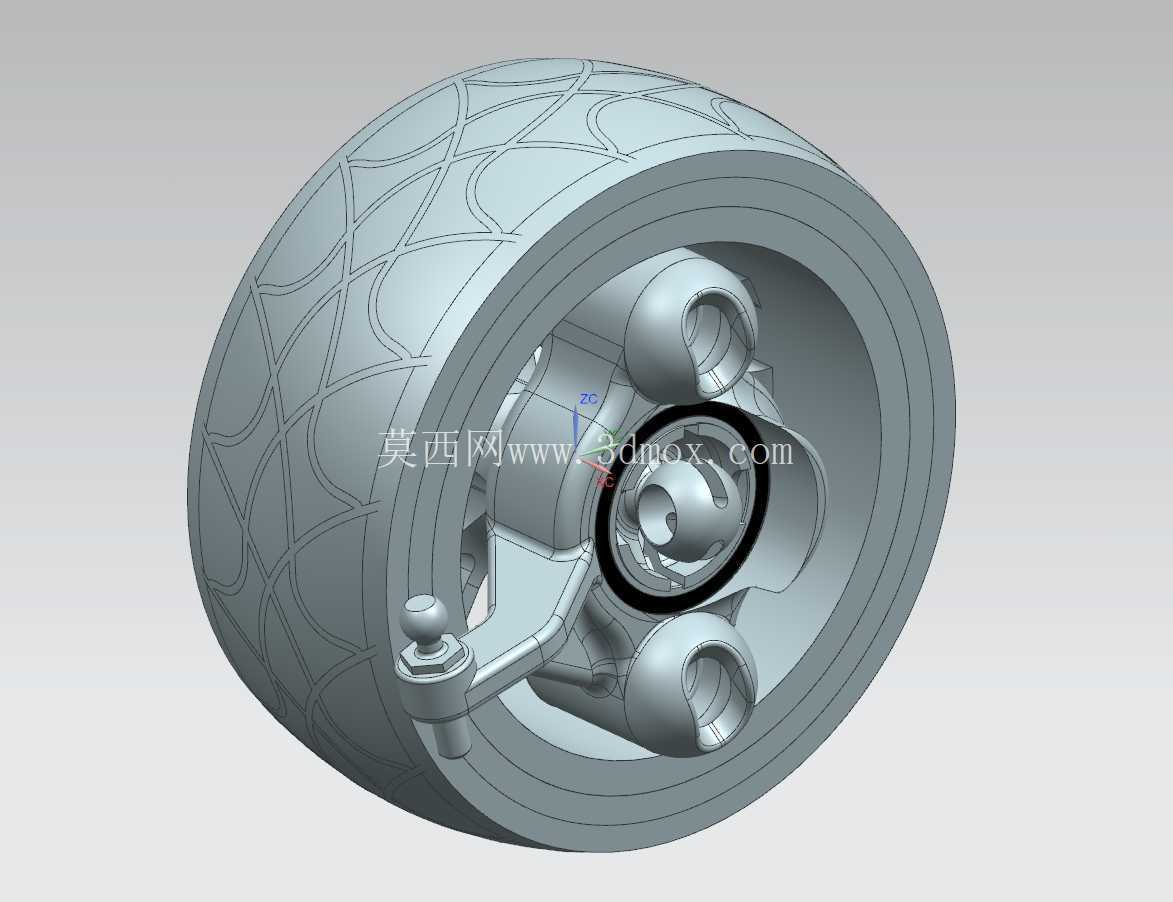

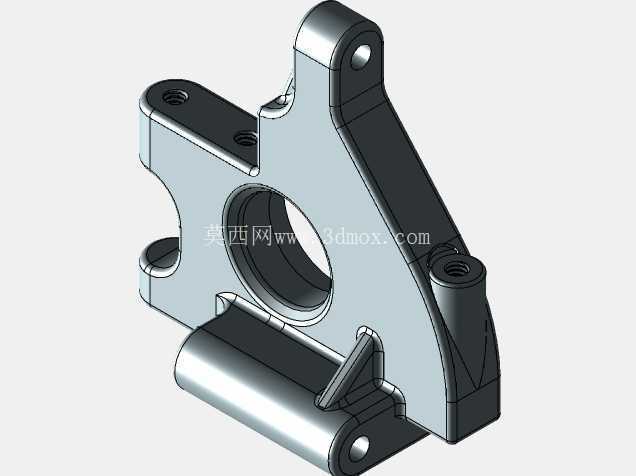

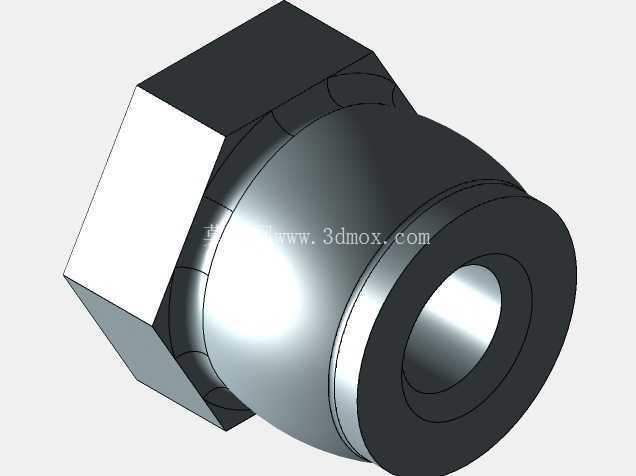

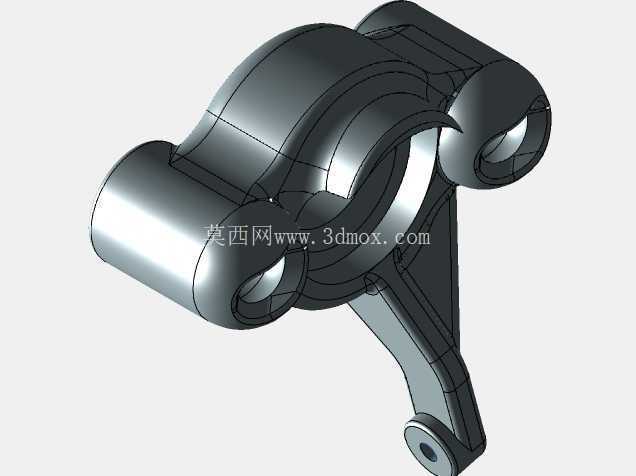

　　从功能特性来看，该结构集成了轮辋安装位、转向节连接臂、减震器铰接座三个核心功能区域，轮辋部分采用常规低压铸造铝合金轮辋的通用安装尺寸，适配12英寸规格的真空轮胎，轮辋上的螺栓孔位按照4*100的常规乘用车孔距设计，可直接匹配通用规格的轮毂轴承单元，不需要额外定制转接法兰，降低后期配件替换成本。转向节臂的球头安装位预留了标准锥度连接面，可直接适配横拉杆球头的安装尺寸，球头销的摆动角度预留了±32度的活动余量，满足整车最小转弯半径4.5米的转向角度需求，不会出现转向过程中结构干涉、球头卡滞的问题。该轮组悬挂结构主要适配小型轮式代步车辆、低速工程巡检车的轮边安装需求，日常应用场景覆盖园区通勤代步车、厂区短途物料转运车、景区观光代步车的非铺装路面行驶工况，核心作用是在车辆行驶过程中过滤路面传递的颠簸冲击，避免刚性连接导致的车身跳动、轮组抓地力不足问题，同时约束车轮的跳动轨迹，保证转向过程中轮组定位参数保持在设计公差范围内，减少轮胎偏磨、转向回正力异常等故障概率。

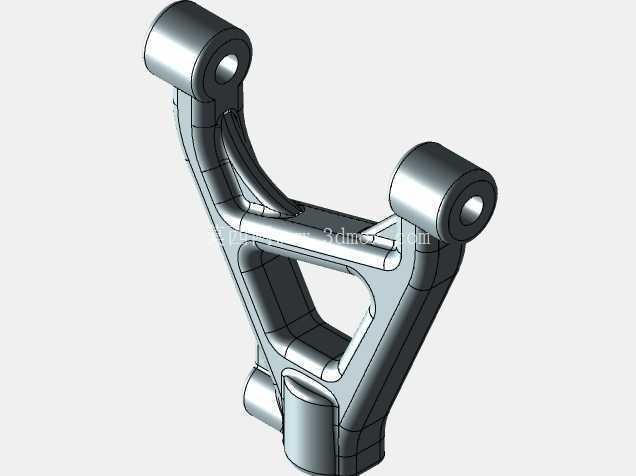

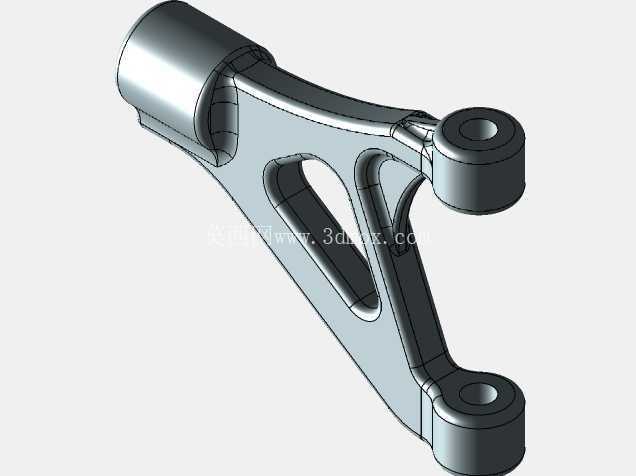

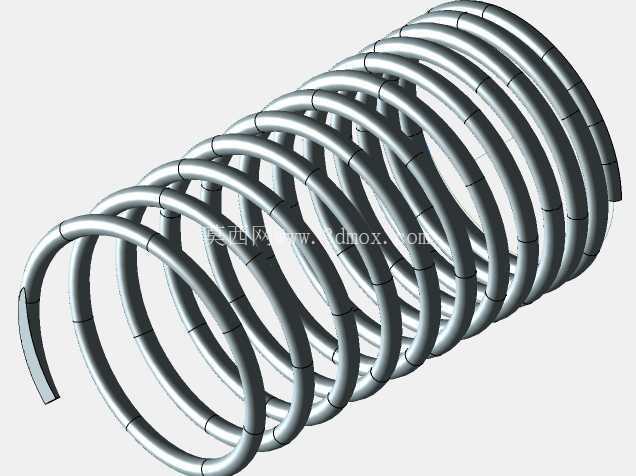

　　设计过程中优先考虑了轮边的安装边界约束，整个轮组在最大压缩行程下，轮辋内侧与减震器安装座的最小间隙保留了12mm，避免轮胎在极限跳动、侧倾工况下与周边结构发生剐蹭；轮组外端面与转向节外端面的距离控制在145mm，匹配常规车型的轮距设计要求，不需要额外调整轮边突出量就能适配多数窄体代步车的车身宽度参数。结构受力层面，转向节的铰接点位置经过载荷路径优化，将路面冲击的传递路径分为两路，一路通过减震器上座传递至车身副车架，另一路通过下摆臂铰接点传递至底盘横梁，避免应力集中在单一连接点导致的结构疲劳开裂；减震器的安装角度按照与垂直方向成12度夹角布置，既可以过滤垂直方向的颠簸冲击，也能缓冲车辆加速、制动过程中产生的纵向冲击力，减少刹车点头、加速抬头的车身俯仰幅度。

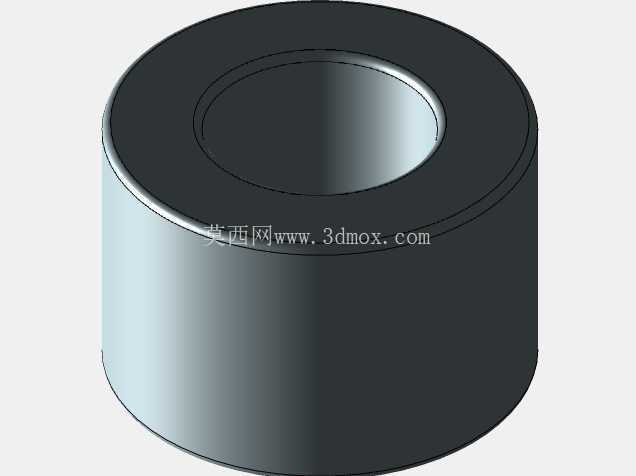

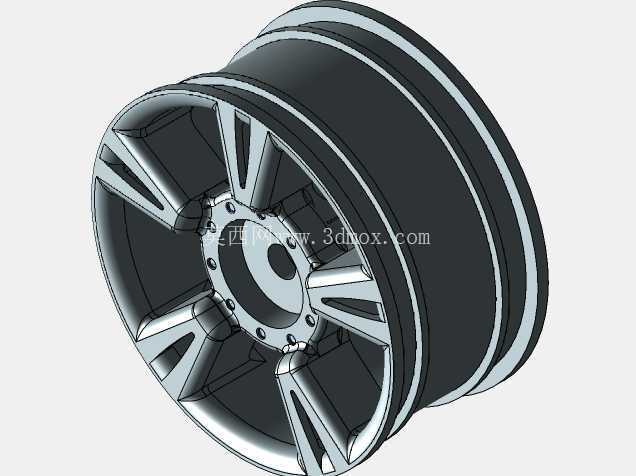

　　轮辋的辐条造型采用等厚度渐变设计，在保证轮辋整体径向刚度满足3倍额定载荷冲击要求的前提下，尽可能削减了非受力区域的材料厚度，降低轮边簧下质量，提升悬挂系统的响应速度，让减震器能够更快速地跟随路面起伏动作，保证轮胎始终与路面保持有效接触。安装接口部分，所有铰接位置的衬套安装孔都采用统一的H7公差配合，适配标准尺寸的橡胶金属衬套，不需要单独定制非标衬套，后期维护时可直接采购通用配件更换；轮速传感器的安装位在转向节上预留了标准安装孔，可直接适配霍尔式轮速传感器，满足后期加装ABS防抱死系统的扩展需求，不需要对原有结构进行二次打孔加工。

　　整个结构的跳动行程设计为上下各80mm，在压缩行程末端预留了缓冲块安装位，可安装聚氨酯缓冲块限制极限行程，避免减震器被冲顶损坏；回弹行程下，减震器的最大拉伸长度也做了机械限位，防止减震器活塞杆被拉出油缸。针对日常使用中容易出现的泥水侵蚀问题，转向节与轴承配合的位置设计了高出配合面3mm的挡边，可阻挡路面飞溅的泥水直接进入轴承密封面，延长轮毂轴承的使用寿命；所有铰接位置的注油孔都布置在结构外侧，日常维护时不需要拆卸轮组就能完成润滑脂加注操作，降低维保作业的工作量。
