多功能轮椅护理折叠床结构设计

　　该结构面向居家养老、社区康复、病房临时陪护以及行动障碍人群日常转移场景，核心解决床与轮椅之间反复换乘带来的护理负担。传统护理流程中，使用者从病床转移到轮椅往往需要多人搀扶或借助移位器，既占用护理人力，也容易在搬抬过程中产生跌落、磕碰和二次损伤。此方案将床面承载、轮椅承载和折叠转换整合在同一套机械框架内，使设备在卧床姿态下提供稳定支撑，在转换后又能承担短距离移动功能。

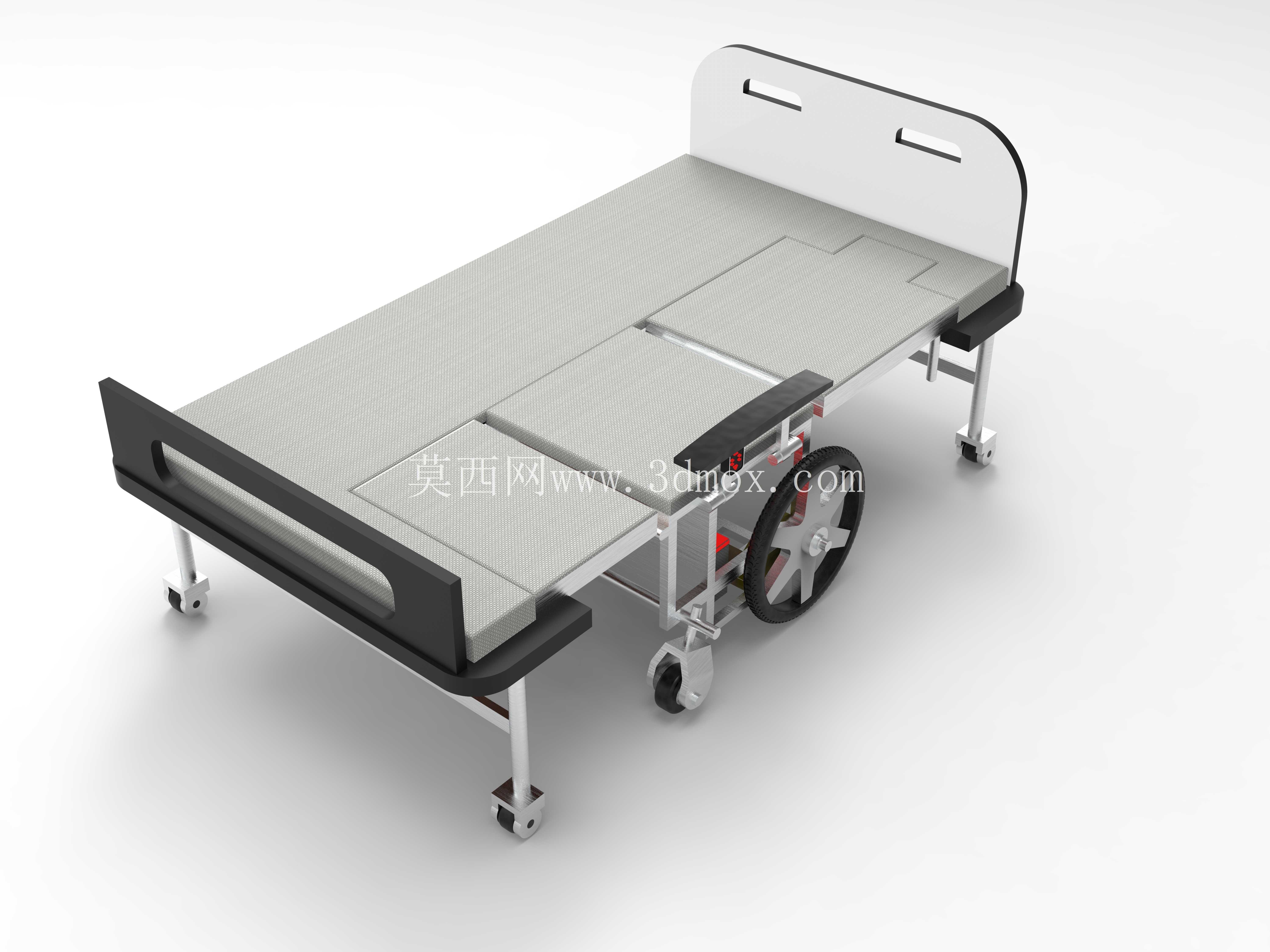

　　从整体布置看，床体采用分段式承载面板，面板之间预留铰接和相对滑移边界，便于在床椅转换时形成靠背、座面和腿部支撑区域。床面并非简单整块平板，而是根据人体卧姿和坐姿压力分布划分多段区域：背部段需要在抬起后承受躯干推力，臀部段承担坐姿集中载荷，腿段则在折叠或下放时适应膝关节角度变化。各段面板下方设置型材或管架支撑，边缘保留护板、挡边和扶手安装位置，避免使用者在姿态变化过程中侧向滑移。

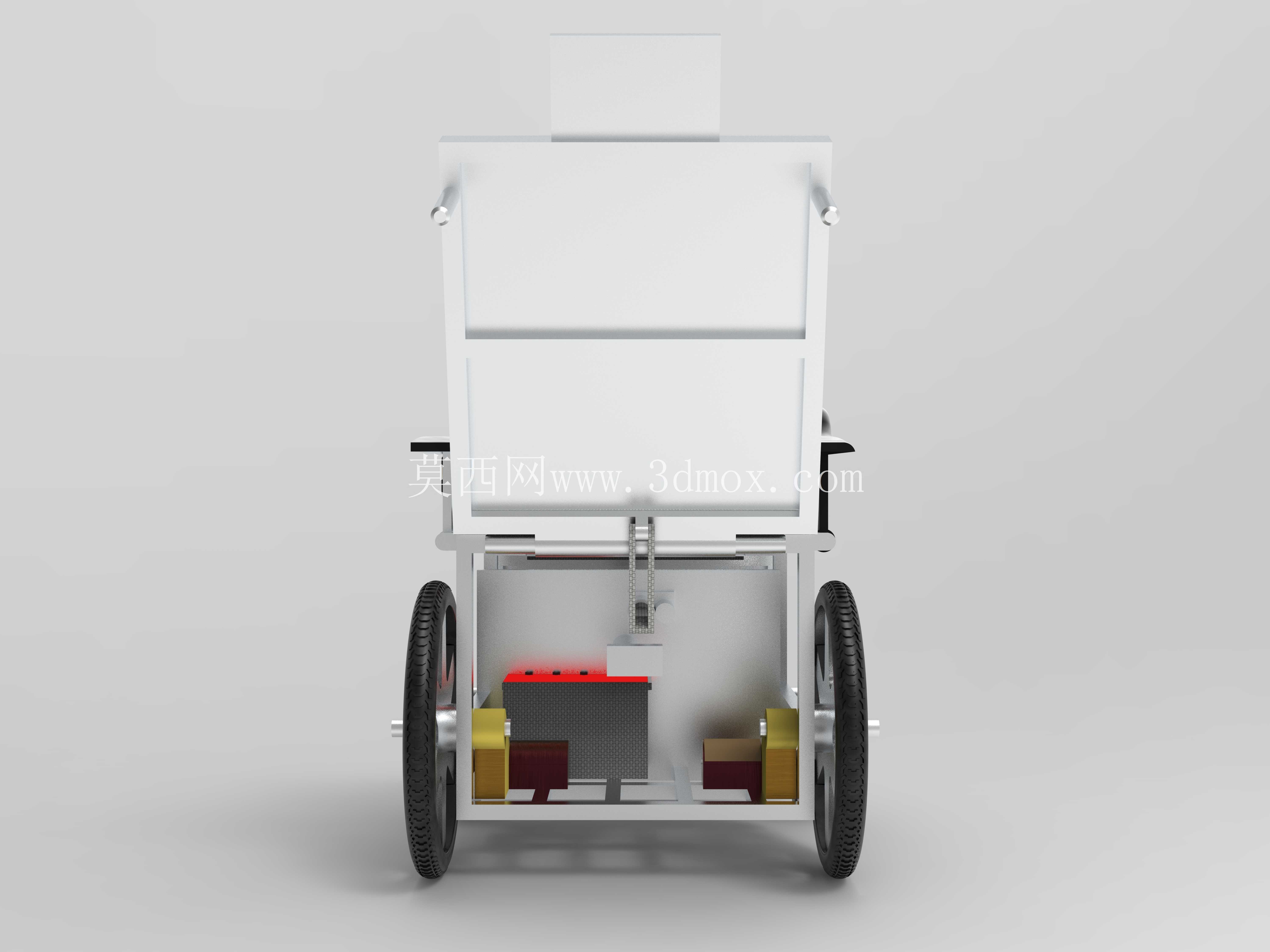

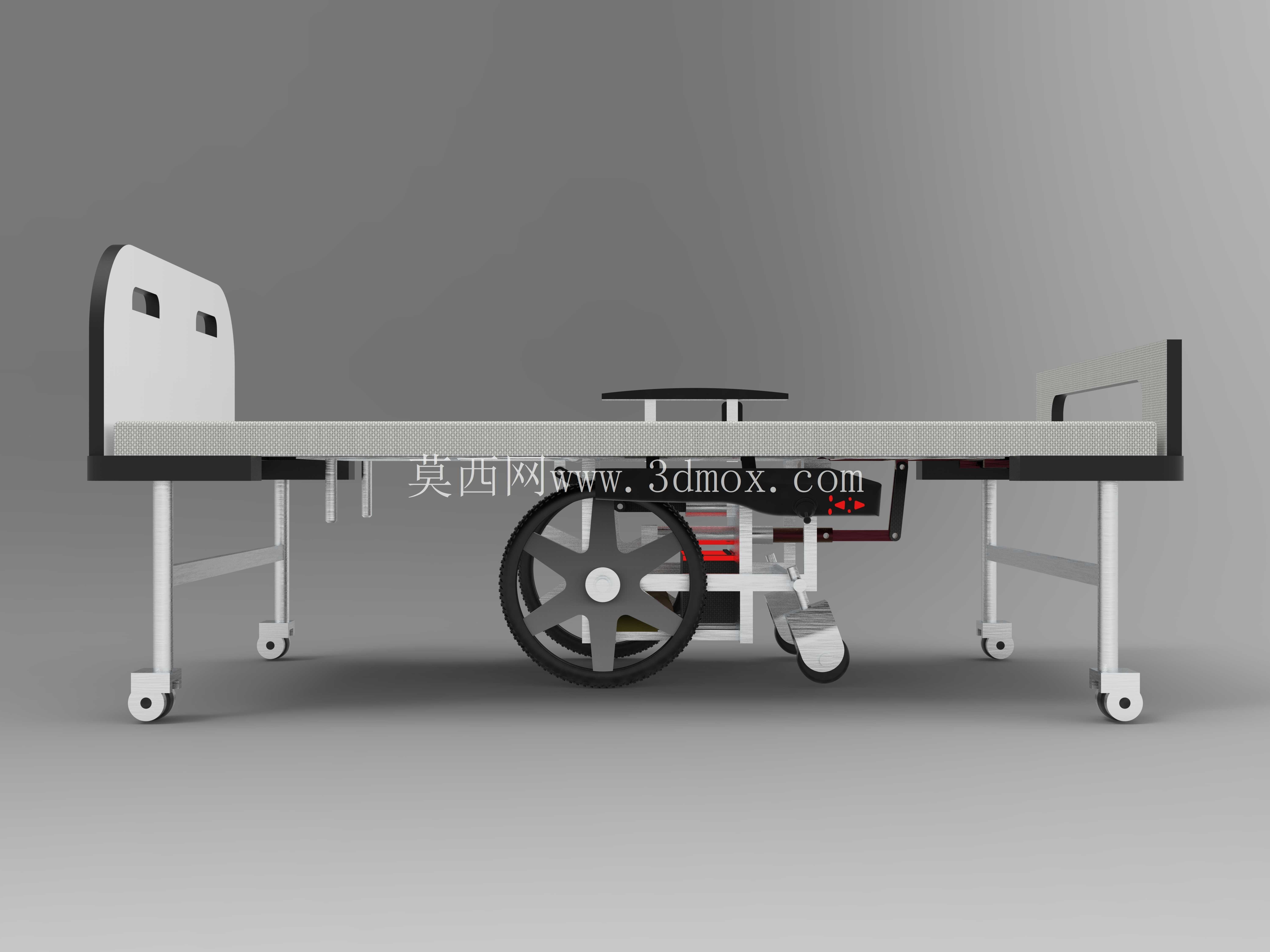

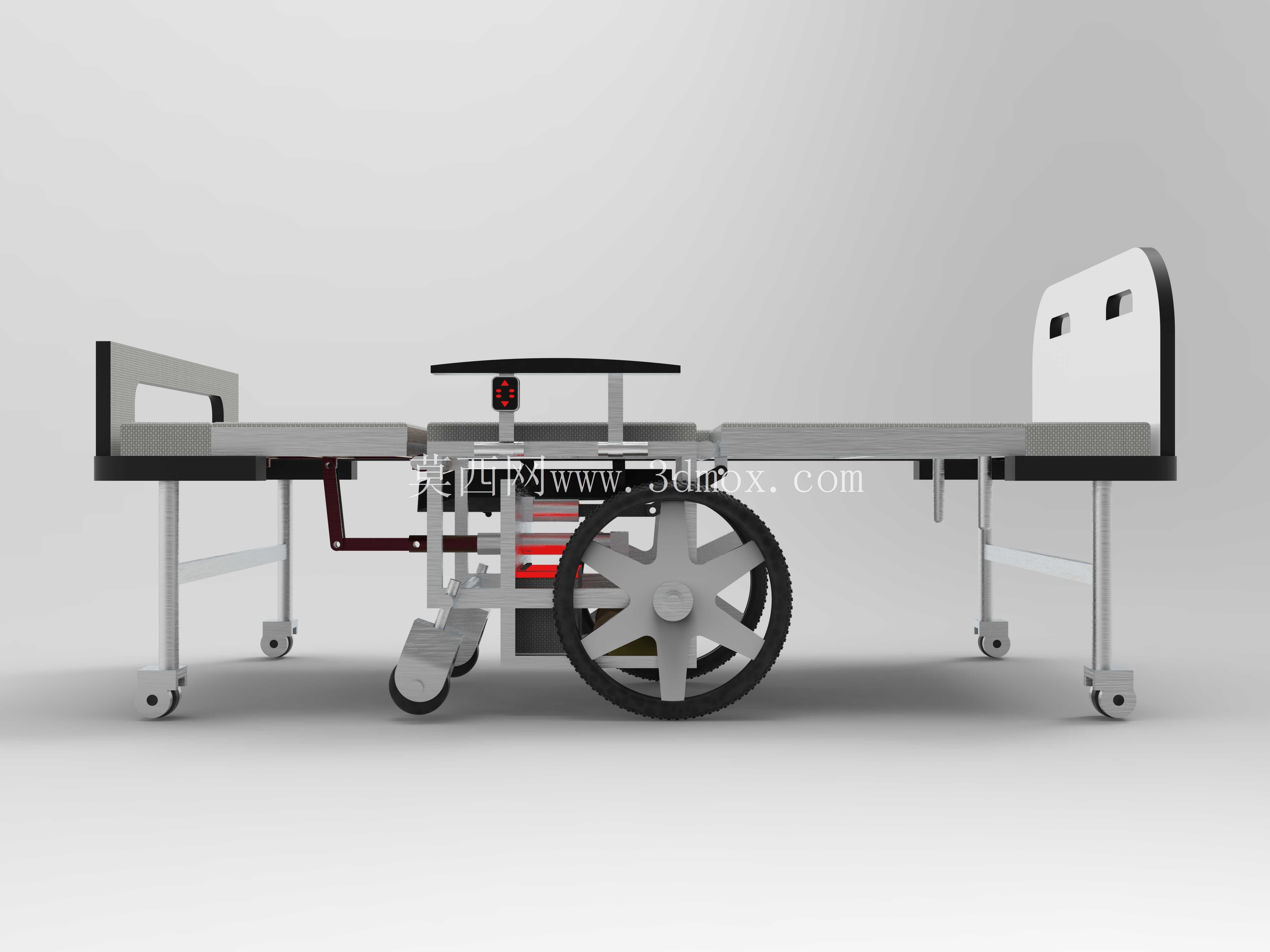

　　轮椅功能集成在床体侧部和下部框架中。大直径驱动轮布置在靠近坐姿重心的位置，保证推行或使用者自驱时的转向稳定性；前部采用小直径万向脚轮，用于在室内狭窄空间内改变方向。轮系位置并非按普通轮椅独立布置，而是要兼顾床态下的支撑腿边界，因此轮架、转轴和床腿之间需要进行干涉检查。床态时，脚轮提供设备整体移动和定位能力；椅态时，大轮与小脚轮共同形成轮椅轮距，确保重心落在稳定三角形区域内。

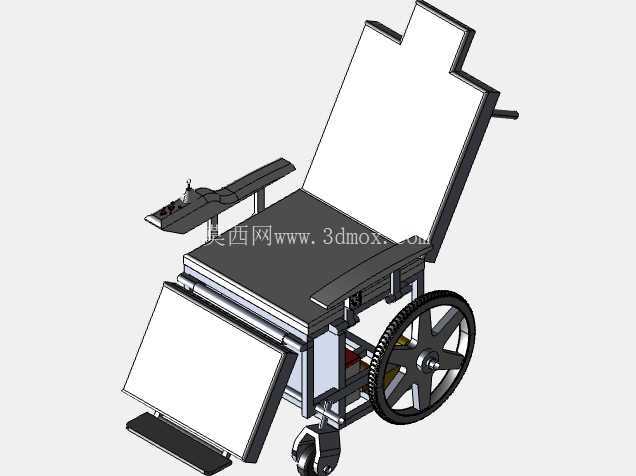

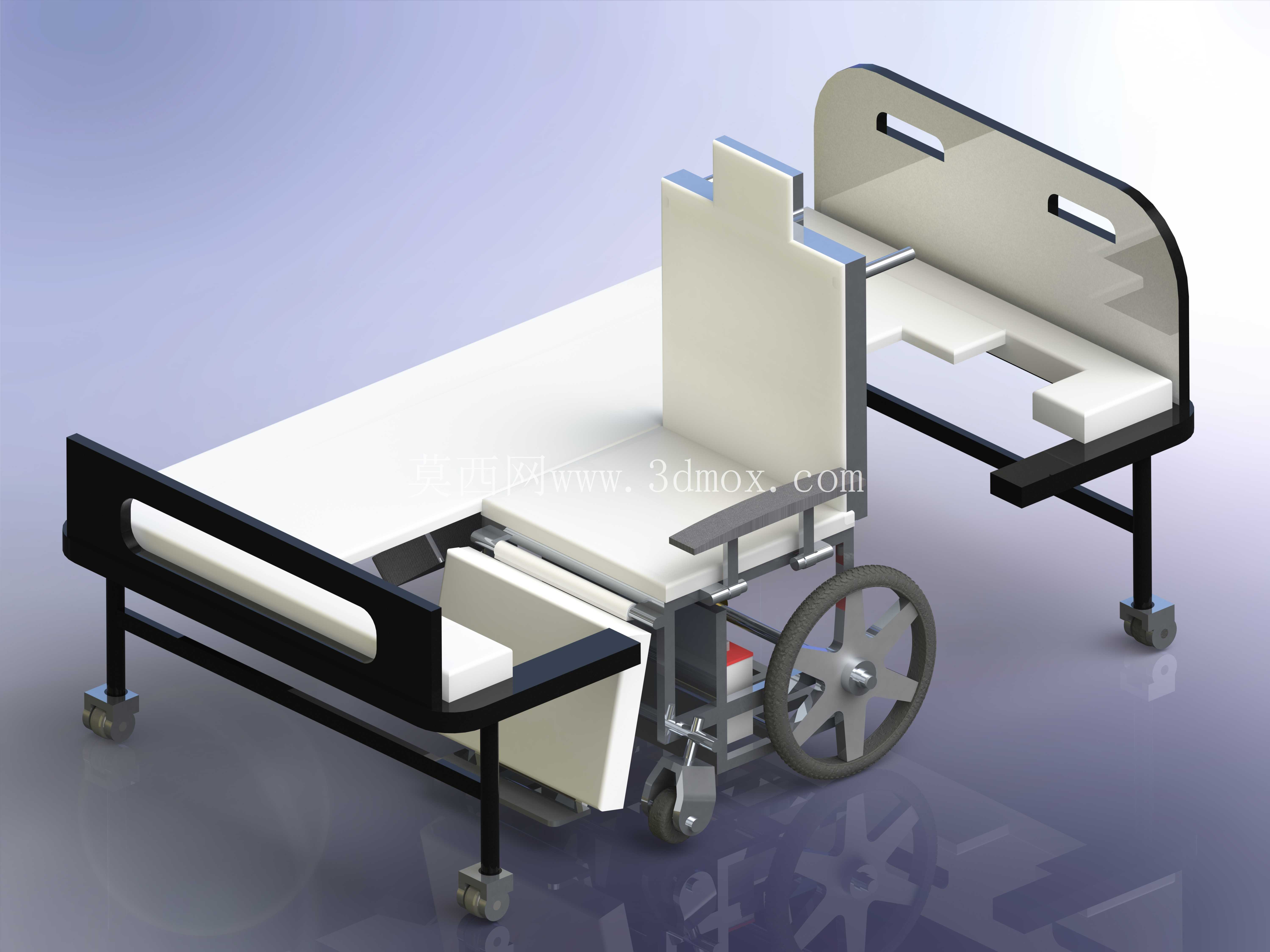

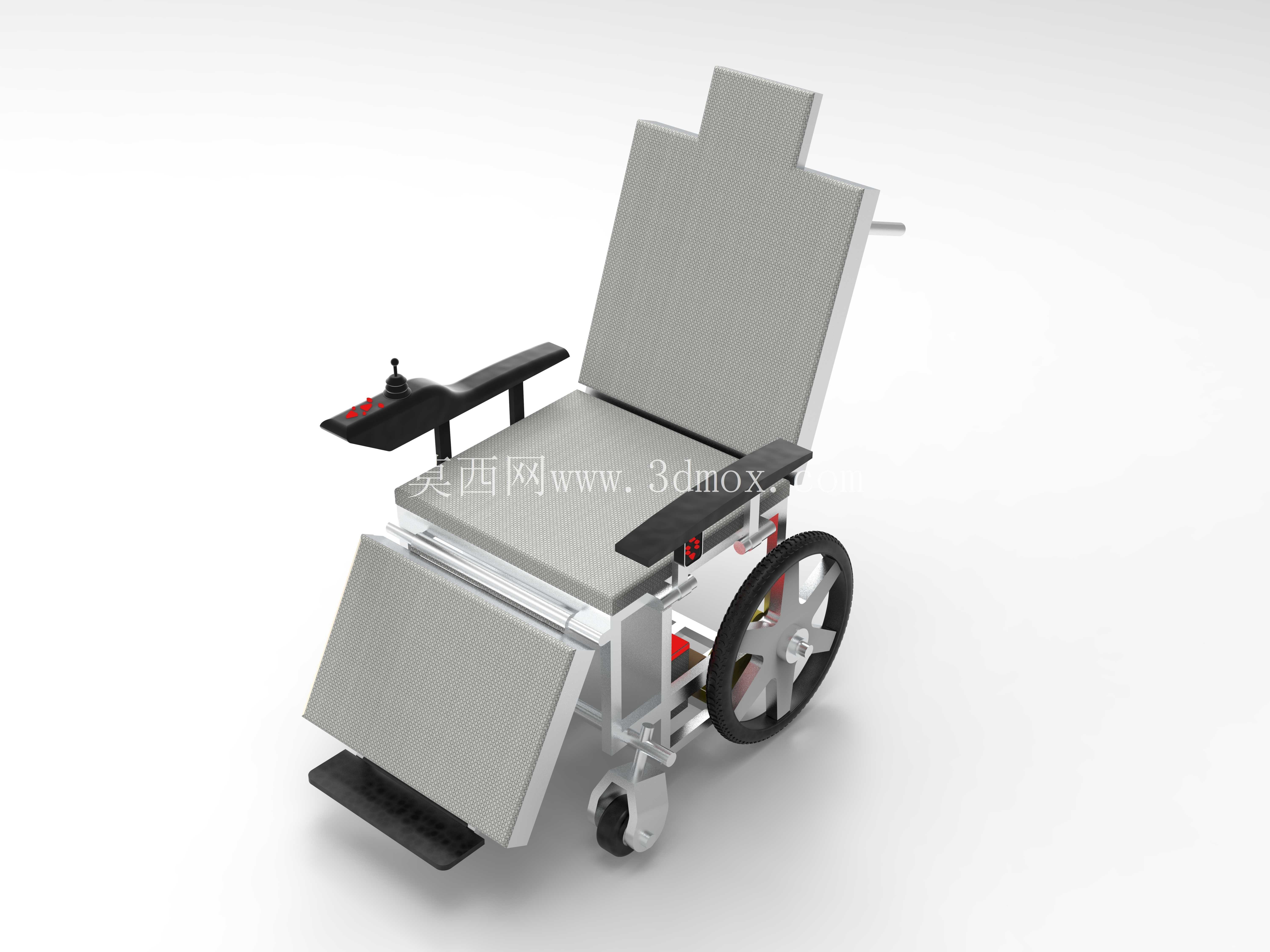

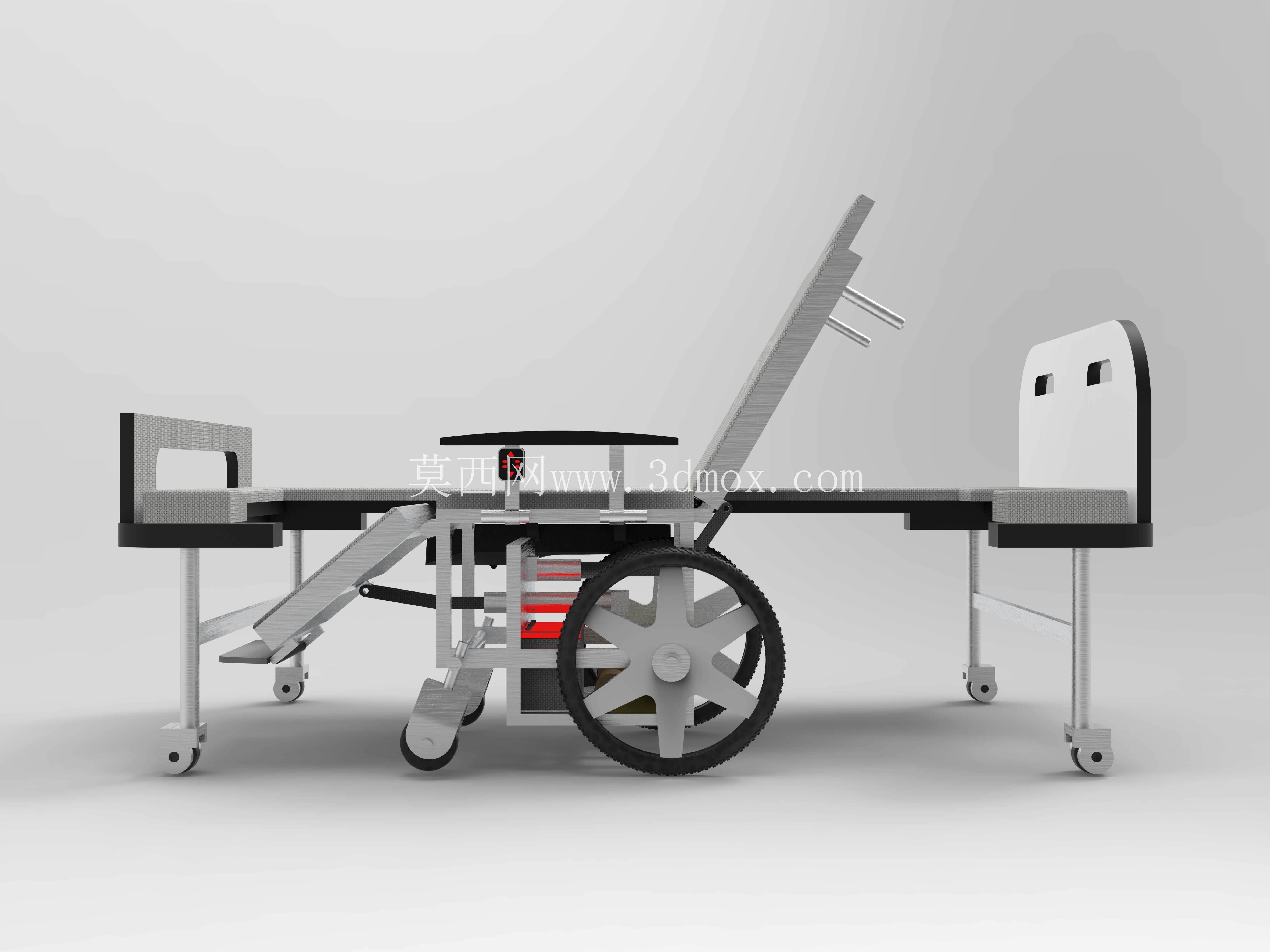

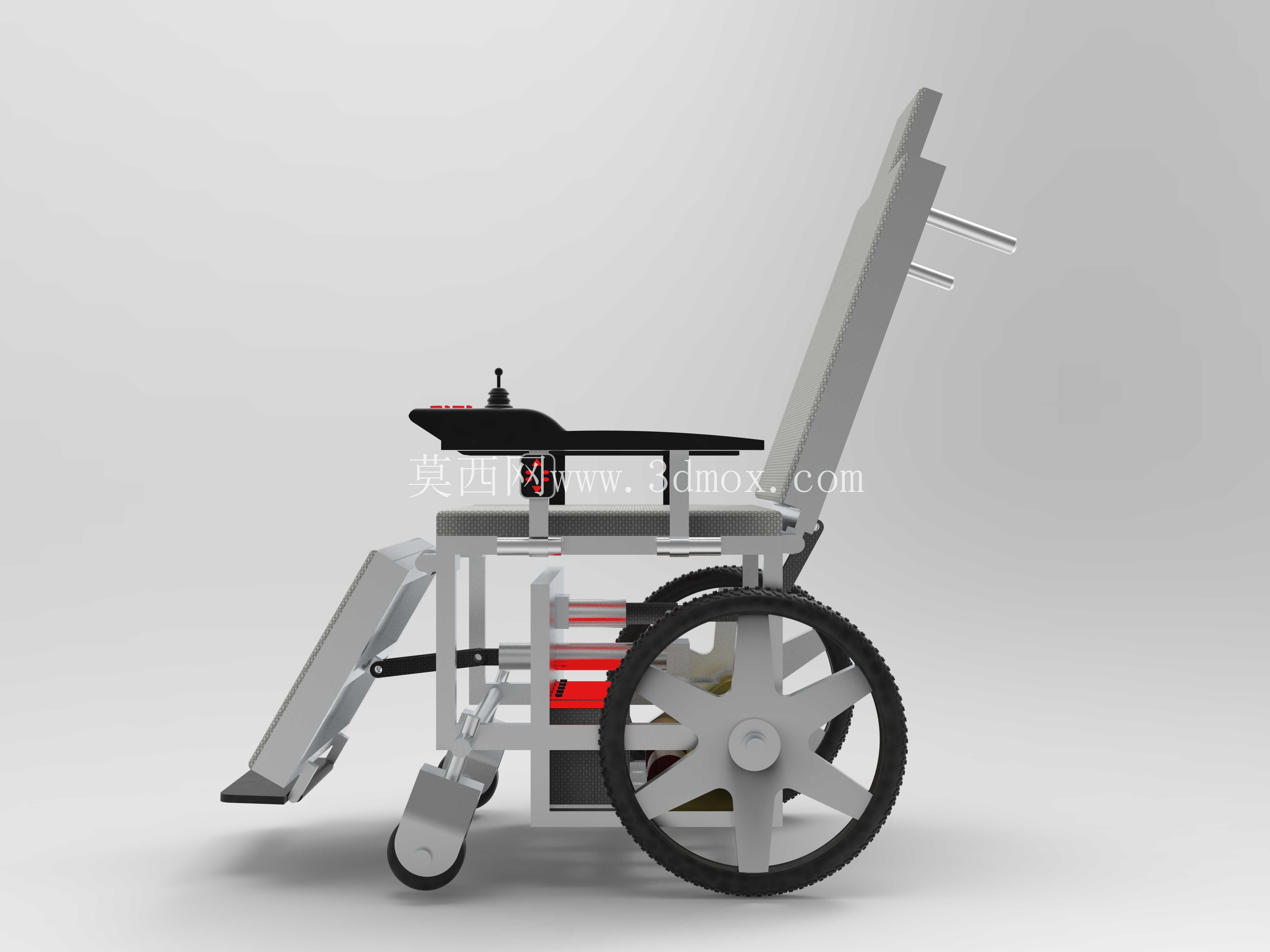

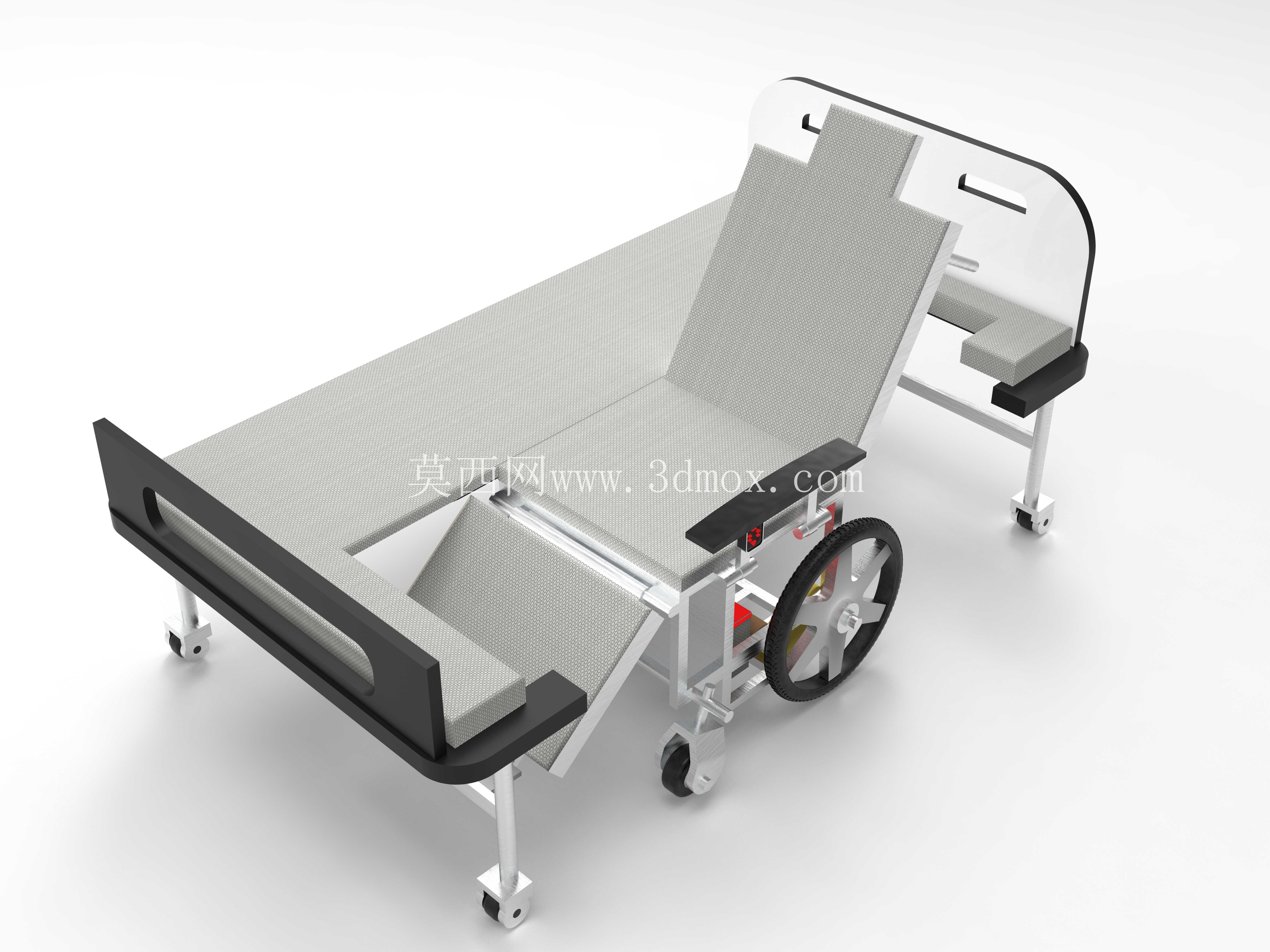

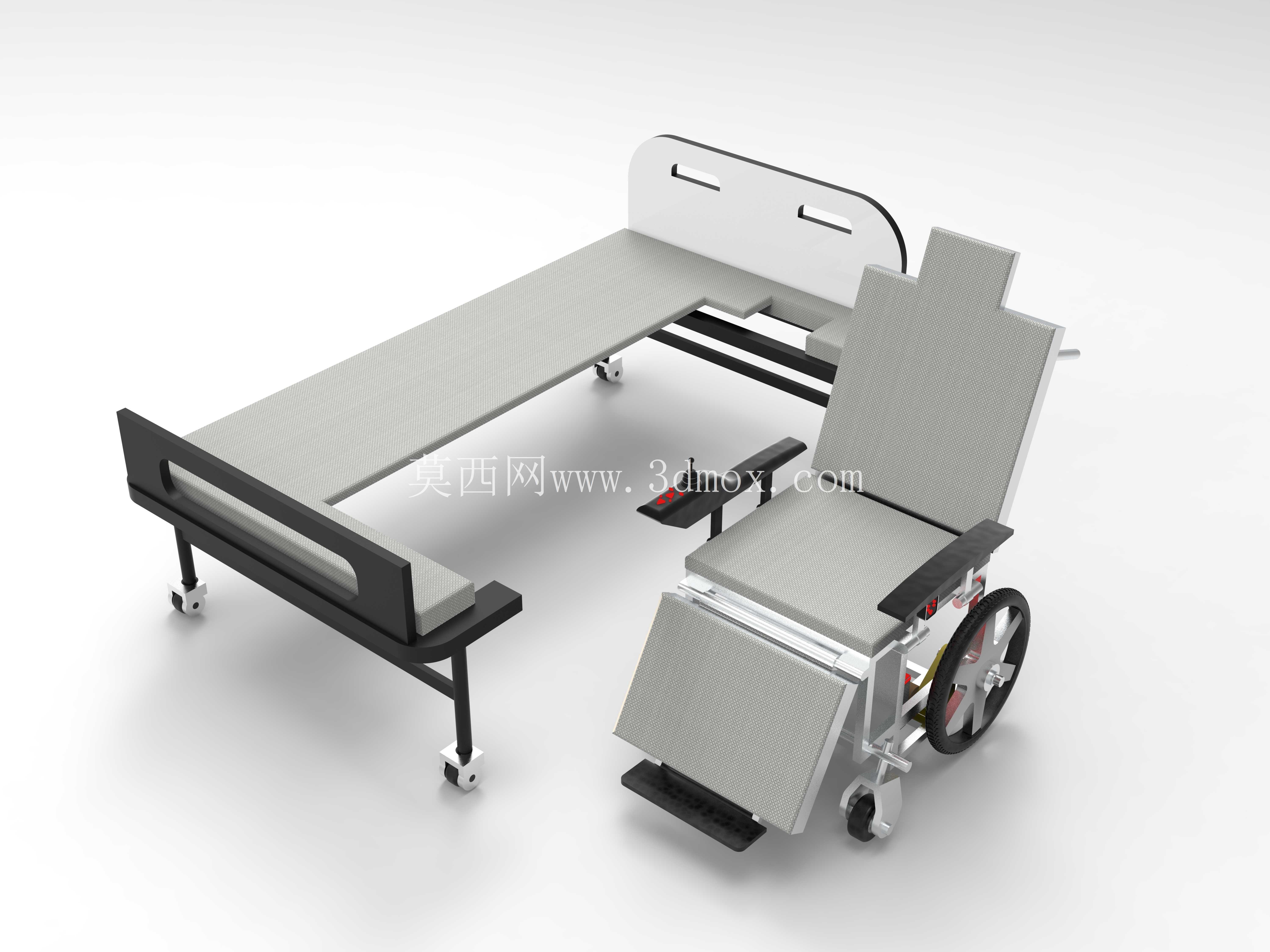

　　折叠转换思路集中在“床面分段—框架翻转—轮组复用”三个环节。卧床状态下，设备外轮廓接近普通护理床，头尾挡板提供视觉限位和防坠保护，侧部护栏可承担扶握、遮挡和辅助翻身作用。转换为轮椅时，部分床面板绕铰链收拢或旋转，腿部支撑区域抬起或折回，靠背区域保持在人体背部可依靠的角度，下方框架则锁定为轮椅底盘。机构设计中需要特别关注运动死点和锁止位置，不能仅依靠人力保持姿态；承载关节处应设置插销、卡扣或刚性限位，使床态、椅态以及中间过渡状态都有明确约束。

　　防倾倒设计是该类设备的重点。轮椅状态下，人体重心会随靠背角度、腿部位置和扶手受力而变化，尤其在使用者前倾、抬手或越过侧方取物时，轮距和支撑脚边界决定了稳定性。模型中大轮后置、小脚轮前置的布置有利于形成较长轴距，床体框架向两侧延伸的支腿则可在床态下扩大支撑面积。侧护栏和头尾挡板不仅是外观件，还在转移过程中承担横向防护功能，其安装高度需避开人体肩、肘活动范围，同时在扶握时提供足够刚度。

　　制动与安全控制需要覆盖轮系和机构两类对象。脚轮应具备独立锁定能力，使设备在卧床、换乘和护理操作时不会意外滑动；大轮附近可配置止动结构，在轮椅停靠或床椅转换时限制转动。机构锁止则应做到操作顺序明确，先完成框架定位，再释放床面活动段，避免护理人员误操作导致面板突然下沉。对于电控转换方案，推杆、按钮和操纵杆的位置应布置在陪护人员容易接触、使用者不易误触的区域，并在行程末端设置机械限位。

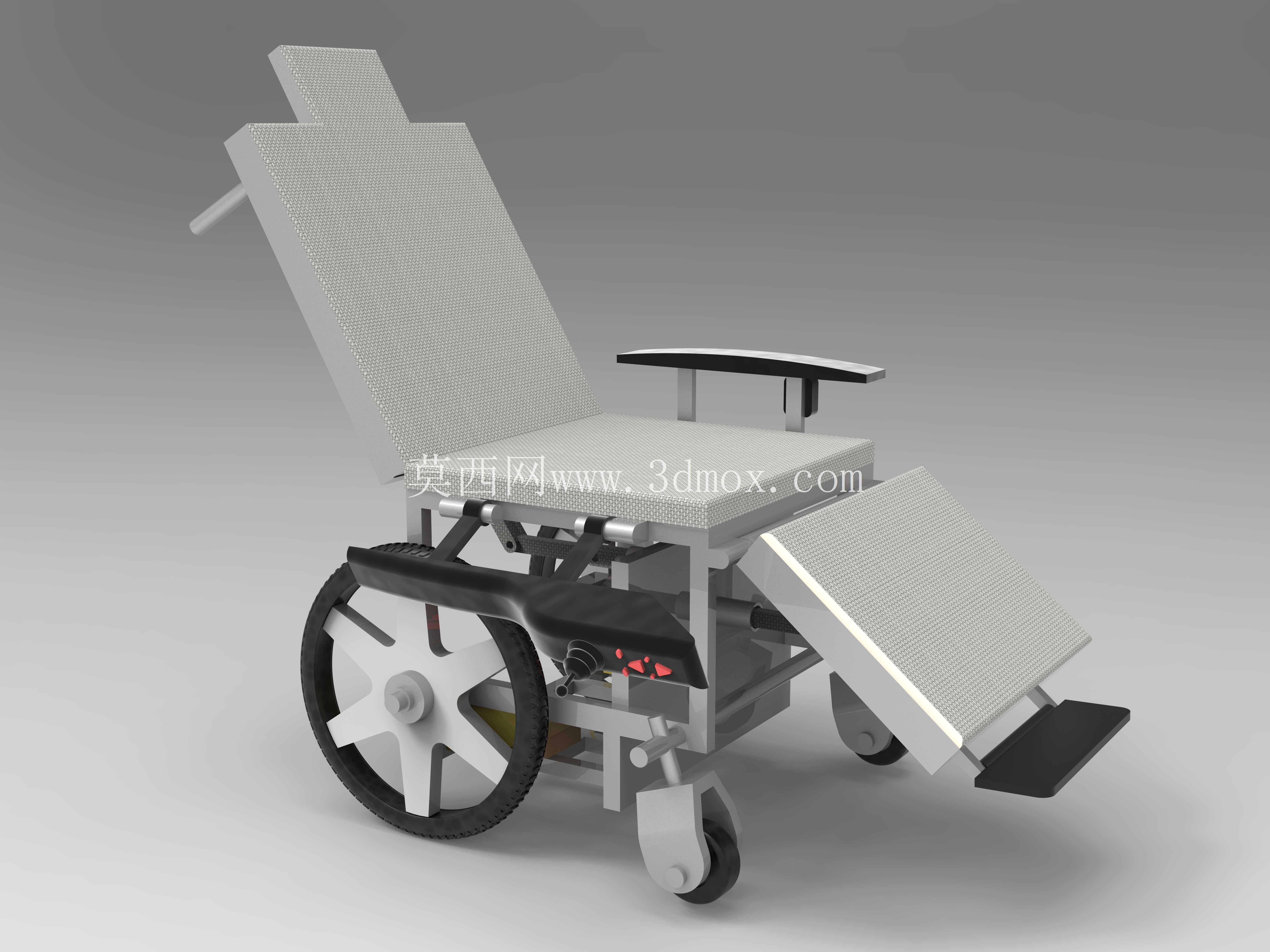

　　外形尺寸方面，床态长度需满足成年人仰卧承载，宽度则要兼顾室内门宽和床边护理空间；床面高度应接近普通轮椅座面与护理人员腰部操作高度之间的平衡值，过低会增加扶起难度，过高则影响上下床安全。椅态状态下，靠背高度、座面深度、扶手高度和脚踏位置需符合人体坐姿，腿部折叠段不能压迫腘窝，扶手既要便于支撑站起，也要在靠近桌沿或床边时减少干涉。

　　安装边界上，框架主要由金属管材、铰接件、面板支撑梁、护栏、挡板和脚轮组成。三维结构设计时需重点检查床面板翻转时与大轮、轮架、侧护栏的间隙，检查折叠后杆件是否突出于人体活动通道，检查脚轮回转半径是否与床腿发生碰撞。承载连接点应避免单点薄板受力，铰链支座、轮架固定板和锁销座宜通过加强板或双支点结构分散载荷。

　　该设备的价值不在于把床和轮椅简单拼接，而在于通过同一套骨架完成两种使用姿态的连续转换。结构工程师在细化时，应围绕人体转移路径、机构锁止可靠性、轮系稳定性和室内通过性反复校核，使卧床、坐起、换乘和短距离移动之间的动作更加连续，减少护理搬抬环节，同时保证设备在日常高频使用中的刚度与安全边界。
