螺旋弹簧式液压减震缓冲构件结构设计

　　该螺旋弹簧式液压减震缓冲构件，核心应用场景覆盖轻型代步车辆悬架系统、小型工业设备隔振工位、户外移动作业平台的振动缓冲环节，核心作用是在设备运行或车辆行进过程中，吸收路面颠簸、机构往复动作产生的冲击动能，避免刚性冲击传递至主体结构造成连接件疲劳损坏，同时抑制弹簧吸震后往复回弹的余振，提升整体运行的平顺性与结构稳定性。

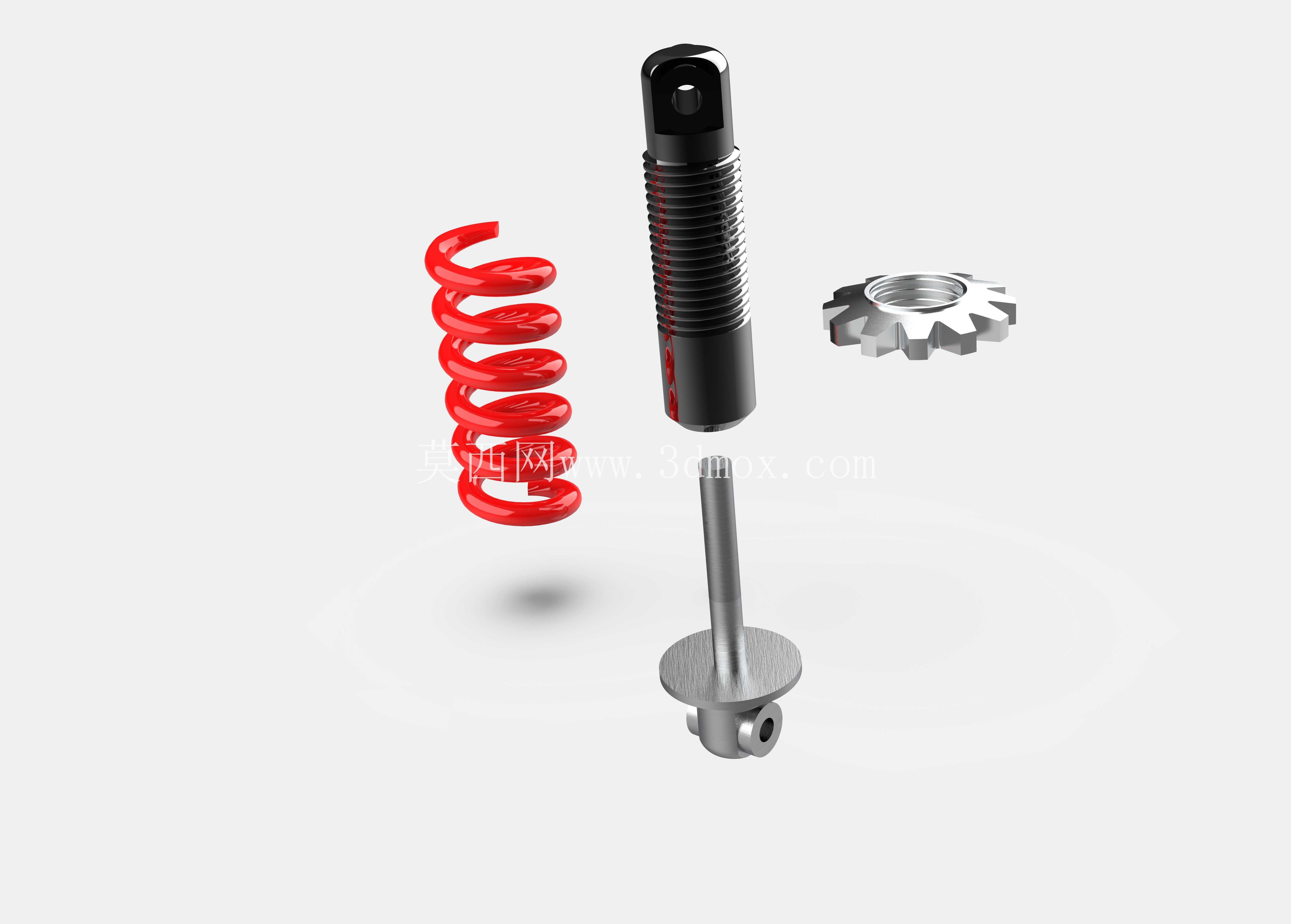

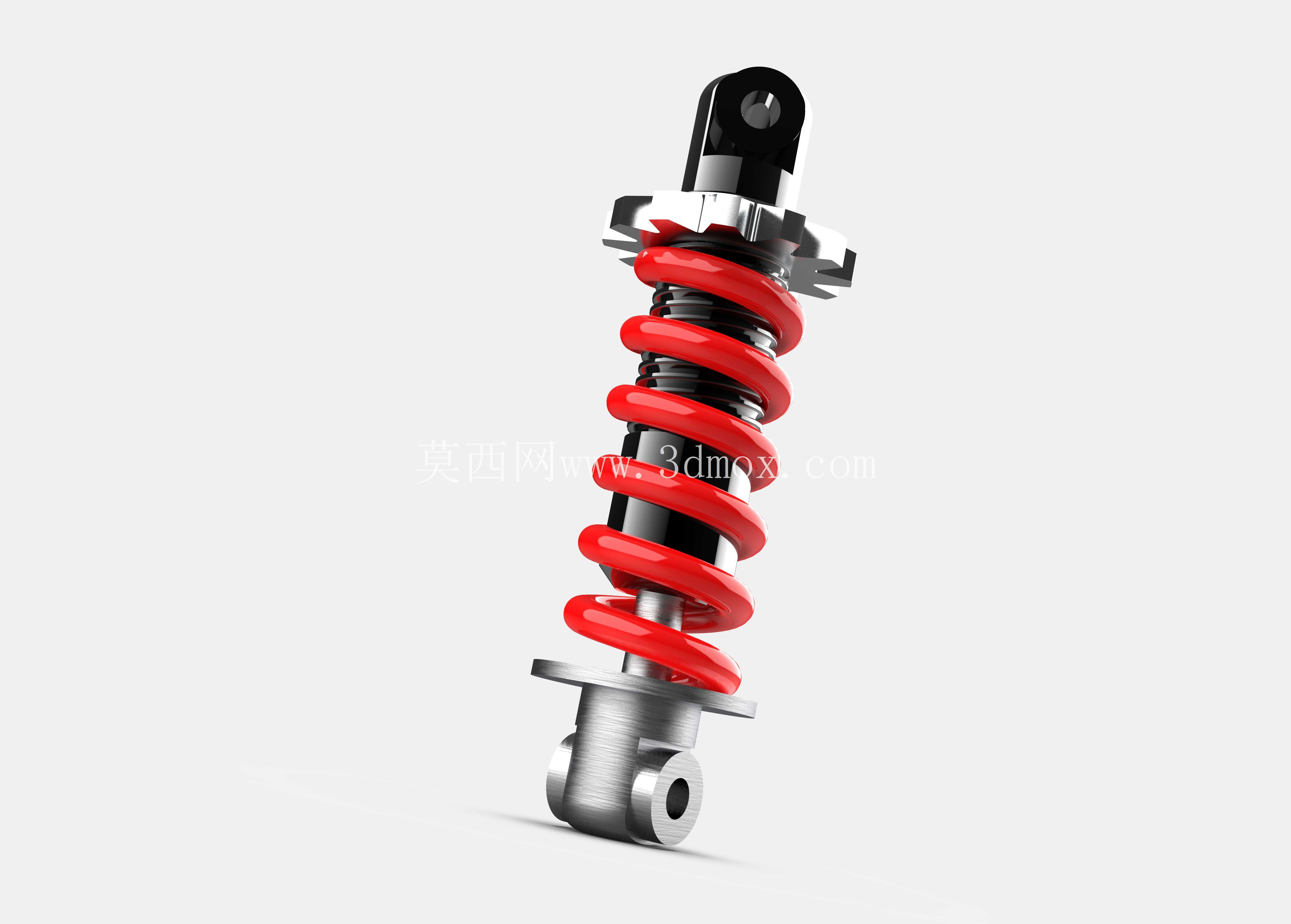

　　从功能特性来看，该构件采用圆柱螺旋压缩弹簧与内置液压阻尼芯同轴集成的结构布局，外露的红色螺旋弹簧承担主要的竖向载荷承载任务，弹簧节距经过等刚度设计匹配，在额定载荷区间内可提供线性的弹力反馈，避免出现刚度突变导致的缓冲失效；内置的液压阻尼结构通过油液在阀组间的流动产生阻尼力，将弹簧吸收的冲击动能转化为油液热能耗散，有效缩短冲击后的振动衰减周期，避免出现持续的往复弹跳。上下两端的连接吊耳采用带通孔的铰接结构，可配合销轴完成与安装位的转动连接，适配安装面存在小幅角度偏转的工况，避免连接部位出现额外的弯曲应力。上端设置的限位挡圈可约束弹簧的最大压缩行程，防止弹簧被压并导致刚性碰撞，下端的承托底座与阻尼芯外壳采用一体化金属结构，保证径向承载能力，可承受一定范围内的侧向力冲击，适配复杂工况下的多向受力需求。

　　设计思路上，整体结构遵循模块化集成原则，将弹性元件、阻尼元件、连接结构整合为独立的可替换单元，无需额外配套辅助安装件即可直接完成装配。弹簧的中径、丝径、有效圈数参数经过匹配计算，可覆盖额定载荷范围内的缓冲需求，弹簧表面做防锈涂层处理，适配户外多尘、潮湿的使用环境，避免长期使用后出现锈蚀导致弹力衰减。阻尼芯的密封结构采用多道密封圈组合设计，防止液压油渗漏，保证阻尼性能的长期稳定性，阻尼阀组的孔径经过匹配调校，可在压缩与回弹行程提供不同的阻尼力，压缩行程阻尼力相对较小，保证冲击吸收的响应速度，回弹行程阻尼力适当增大，快速抑制弹簧的回弹振动。

　　从安装边界与尺寸适配角度来看，构件整体为同轴圆柱布局，最大外径由螺旋弹簧的外径决定，安装时需预留足够的径向空间，避免弹簧压缩过程中与周边结构发生剐蹭磨损；上下吊耳的通孔为同轴设计，安装时需保证两端销轴的平行度，避免出现偏载导致阻尼芯偏磨、弹簧受力不均的问题。构件的总长度为自由状态下的两端吊耳孔中心距，最大压缩行程由限位挡圈的位置决定，选型时需确认安装位的极限动行程小于构件的最大允许压缩量，同时最大拉伸长度需满足悬挂机构下落时的极限距离，避免构件被过度拉伸造成连接部位断裂。吊耳通孔的直径适配标准规格的连接销轴，安装时可配合橡胶衬套使用，进一步过滤高频小幅振动，降低连接部位的磨损速度，同时减少铰接处的异响问题。

　　在实际结构校核过程中，需重点关注弹簧的压并应力、阻尼芯的活塞杆抗弯强度、吊耳与主体结构的连接焊缝强度，保证在极限冲击载荷下不会出现结构断裂。弹簧的两端做并圈磨平处理，保证与上下承托面的完全贴合，避免出现偏载导致的弹簧侧弯。整体结构没有冗余的外露部件，所有棱角位置均做倒角处理，避免安装过程中出现划伤，同时减少应力集中点，提升构件的整体疲劳寿命，可适配长期往复运动的使用工况。
