施工现场立式信息公示立牌结构设计

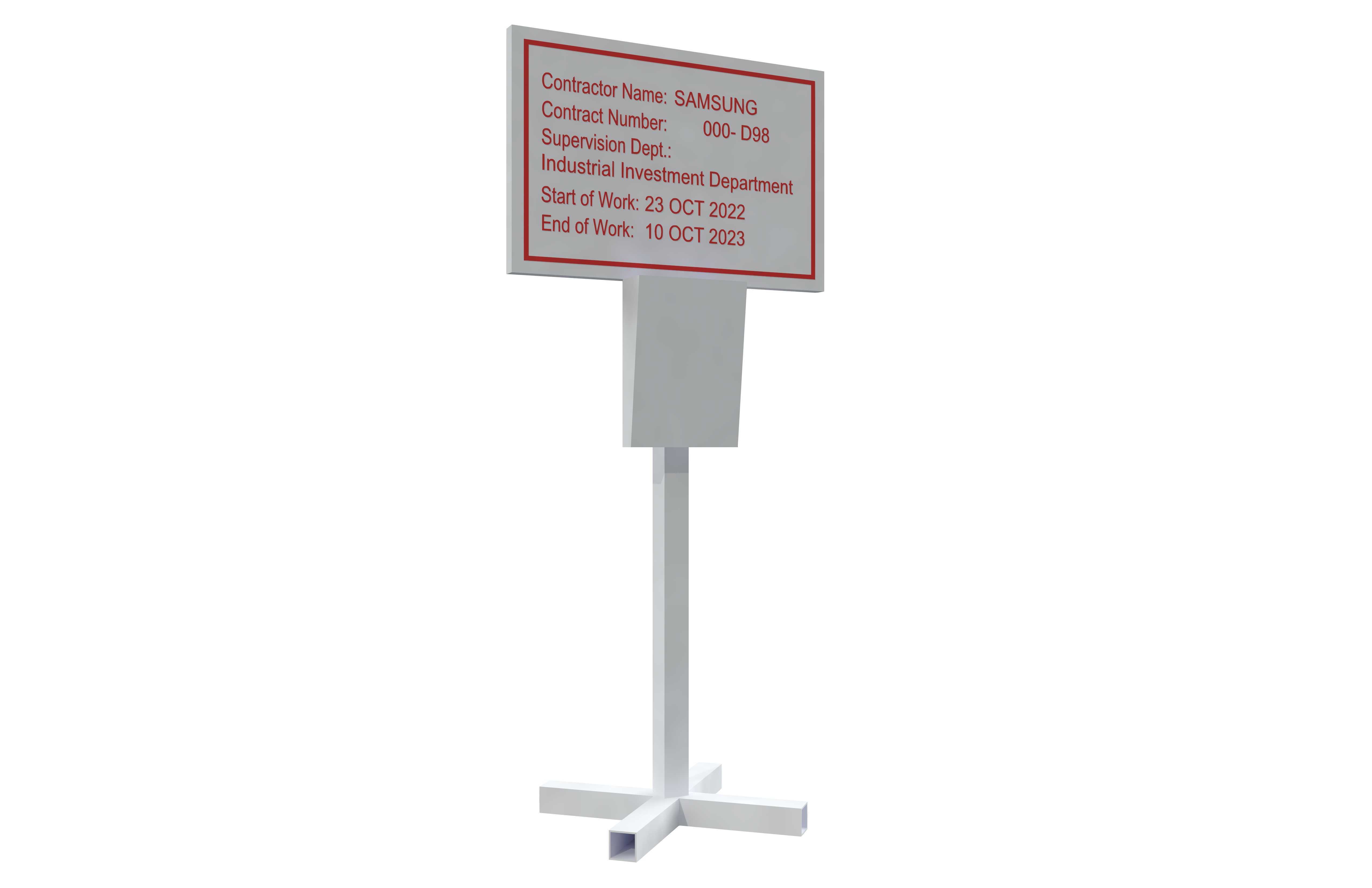

　　这款立式信息公示立牌的设计，最初是针对工业项目现场的信息公示需求展开的，在厂区改扩建、基建施工、外协项目进场的场景中，现场需要固定位置清晰展示项目核心信息，包括承包方信息、项目编号、负责部门、工期节点等核心内容，替代传统临时粘贴的纸质公告，避免户外环境下纸张破损、字迹模糊导致的信息传递失效问题。从结构设计逻辑来看，整体采用三段式分体结构，最底部为十字形落地支撑脚，四个支脚向四个方向水平延伸，支撑脚末端设置有安装孔位，可通过膨胀螺栓与硬化地面完成固定，也可在临时布设场景下搭配配重块使用，无需破坏地面结构，支脚的延伸长度经过重心校核，在常规户外风力等级下不会出现倾覆问题，支撑脚与中部立杆采用法兰盘加螺栓锁紧的连接方式，既保证连接强度，也方便运输过程中拆分收纳，减少运输占用空间。

　　中部立杆采用矩形截面型材制作，相比圆形管材，矩形截面的抗侧向弯曲性能更优，在同等壁厚下能承受更大的风载荷，立杆与顶部牌体的连接位置设置有过渡连接座，连接座内部设置有加强筋结构，将牌体承受的风载荷均匀传递到立杆上，避免连接位置出现应力集中导致的焊缝开裂问题。顶部的信息展示牌采用边框内嵌式结构，边框采用折边工艺制作，折边向内形成安装槽，信息面板可从侧边插槽推入固定，面板表面预留有信息印刷区域，边框四周做圆角处理，避免现场人员磕碰受伤，牌体整体向后倾斜5度设置，这个倾斜角度是结合成年人站立视线高度优化的，在距离立牌1-3米的常规观看距离下，视线刚好垂直于牌面，减少反光对信息读取的影响。

　　从安装边界来看，整体支撑脚的外接圆直径控制在800mm范围内，不会占用过多的现场通行空间，立杆高度设置为1200mm，牌体底部距离地面高度为1300mm，牌体自身尺寸为600mm*800mm，整体最高点距离地面1900mm，既不会因为过低被现场堆放的物料遮挡，也不会因为过高导致信息读取需要抬头产生视觉疲劳。在实际应用场景中，这类立牌除了项目信息公示外，也可替换面板内容用作安全警示标识、区域指引标识、设备状态公示牌，适配厂区、园区、施工现场、市政临时布设区域等多种户外场景，结构上所有外露连接部位都做了沉头处理，螺栓安装后不突出构件表面，减少户外环境下的积灰积水，降低连接件锈蚀概率，延长整体使用寿命。

　　建模过程中对各个连接节点的配合公差做了预留，法兰盘连接位置的螺栓孔采用间隙配合设计，降低现场安装的对位难度，即使地面存在小幅不平整，也可通过调整螺栓锁紧程度完成立牌的垂直度校准，不需要额外加工垫片。牌体的边框与面板之间预留有密封胶条安装槽，安装面板后可打入密封胶或者嵌入橡胶胶条，避免雨水进入边框内部腐蚀面板背面，也防止大风天气下雨水从缝隙渗入导致面板脱层。支撑脚的底部设置有橡胶防滑垫，在不打膨胀螺栓的临时布设场景下，橡胶垫可以增加与地面的摩擦力，同时避免金属支脚直接刮伤地面铺装层。整体结构没有复杂的异形构件，所有零部件都可采用常规型材切割、折弯、焊接工艺加工完成，不需要开模，适合小批量定制加工，不同项目只需要更换顶部的信息面板即可重复利用支架部分，降低现场布设的综合成本。在风载荷校核环节，针对内陆地区常规户外10级风的工况做了受力仿真，立杆的最大变形量控制在5mm以内，连接位置的最大应力远低于型材的屈服强度，不会出现永久性变形，十字支撑脚的抗倾覆力矩满足安全系数要求，即使在开阔无遮挡的厂区空地布设也能保持结构稳定。
