拱形桁架式钢结构厂房骨架结构设计

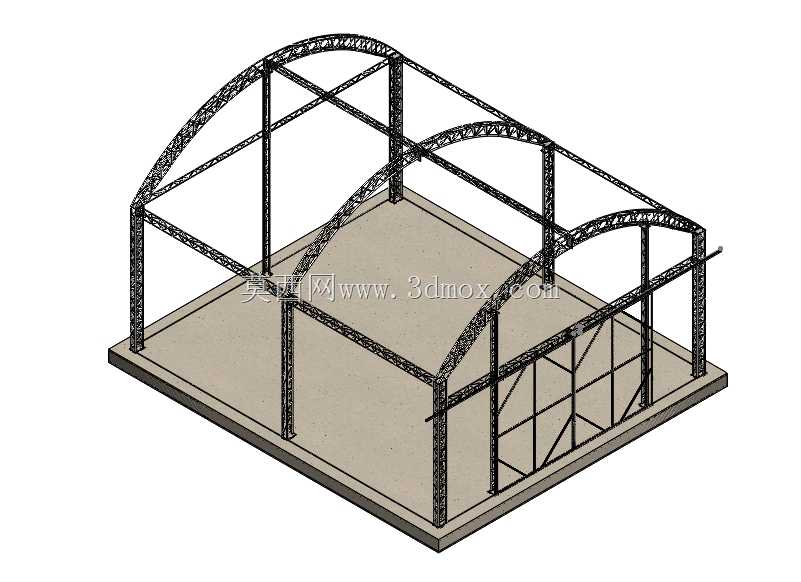

　　这套拱形桁架式钢结构厂房骨架，主要面向中小型工业生产车间、仓储中转库房、露天作业区遮蔽棚这类场景使用，区别于传统平屋面钢构，拱形的受力形式能把屋面荷载更均匀地传导至两侧立柱与底部基础，在同等跨度下减少立柱排布数量，释放内部可用作业空间。从结构设计逻辑来看，整体采用空间桁架体系，主拱架沿厂房纵向等距排布，拱架之间通过横向水平连杆、交叉斜撑形成稳定的空间受力整体，避免单榀拱架出现侧向失稳的问题；底部配套整块混凝土承载基座，所有钢构立柱与基座的连接节点均采用预埋螺栓加焊接补强的形式，保证上部结构的抗倾覆能力，适配多数非强震区的工业场地安装需求。

　　在功能特性上，拱形屋面的桁架结构本身自重较轻，相比实腹式钢梁能节省近四成的钢材用量，同时桁架杆件之间的空隙方便后期布设照明管线、通风管道、消防喷淋等附属设施，不需要额外在屋面下方做复杂的吊挂支架。立柱部分采用格构式截面设计，相比同截面的实腹柱抗扭、抗弯性能更优，柱脚位置做了加劲肋补强，应对厂房内部可能出现的吊车水平荷载、侧向风荷载时能保持足够的结构刚度。端部的墙面框架预留了门窗安装点位，可根据实际使用需求加装卷帘门、采光窗、通风百叶等配套构件，不需要二次对主框架进行切割改造。

　　从安装边界来看，这套结构的单跨跨度适配12米到18米的常规中小型厂房需求，纵向可根据场地长度灵活增减拱架排布数量，单榀拱架的分段设计满足普通货运车辆的运输要求，现场安装时不需要大型起重设备长期驻场，仅需配合汽车吊完成单榀拱架的吊装就位，再完成横向连杆的螺栓拼接即可，整体安装周期比传统混凝土结构厂房缩短六成以上。设计过程中已经考虑了常规地区的屋面雪荷载、风荷载取值，所有杆件的截面选型均经过受力验算，主受力杆件采用高频焊接钢管，腹杆与主弦杆的连接节点采用相贯线焊接形式，减少节点处的应力集中问题，长期使用过程中不容易出现节点开裂、杆件变形的问题。

　　实际应用中，这类结构除了常规生产车间使用，还可作为物料堆场的防雨棚、临时施工的加工防护棚、农业领域的仓储棚使用，结构本身的外露钢构件可根据使用环境做镀锌防腐或者喷涂防腐漆处理，在沿海高湿、高盐雾区域也能保证足够的使用年限。屋面部分可配套彩钢压型板、采光板或者防腐屋面板，直接固定在拱架上弦的檩条点位上，檩条的安装孔位在建模阶段已经做了预设，现场安装时不需要重新钻孔定位，能大幅减少现场施工的工作量。内部空间无多余立柱遮挡的特点，也方便后期在厂房内部布置生产线、摆放大型仓储货架，或者安装小型起重设备，空间利用率比带中柱的传统厂房高出不少。

　　建模过程中对所有节点的连接形式都做了1:1还原，包括柱脚的预埋板尺寸、斜撑的连接角度、拱架的起拱弧度都按照实际工程取值，可直接用于结构受力验算参考、施工下料指导，也可作为同类钢结构项目的设计参考模板，调整拱架跨度、杆件截面参数即可快速适配不同规格的厂房设计需求。
