卧式100加仑大容量塑料储液罐体结构

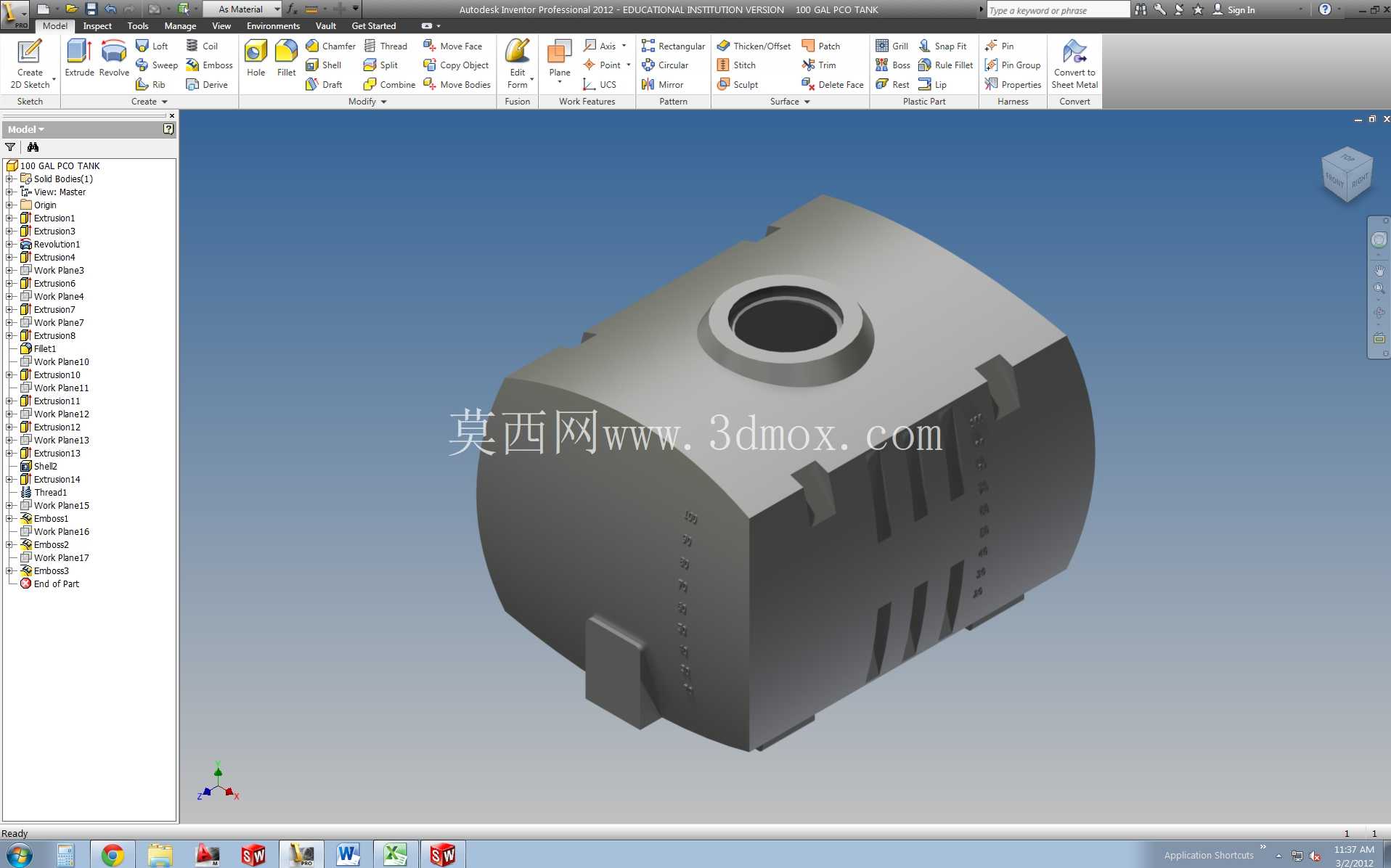

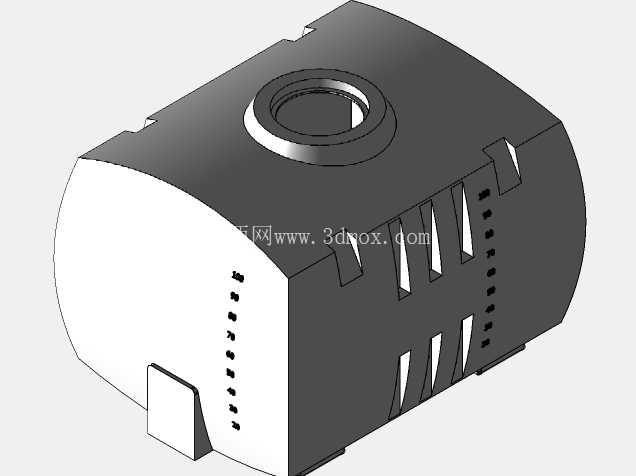

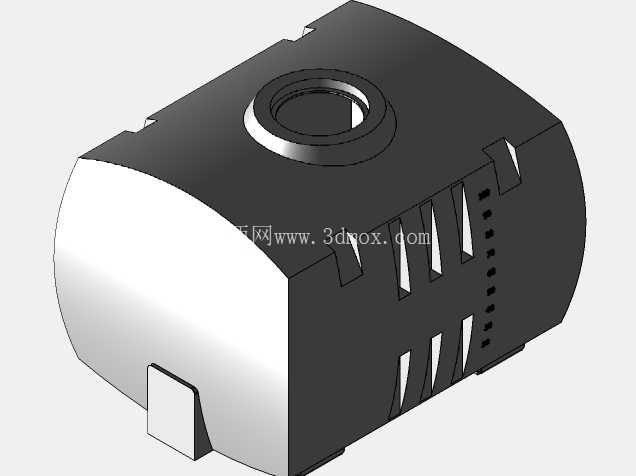

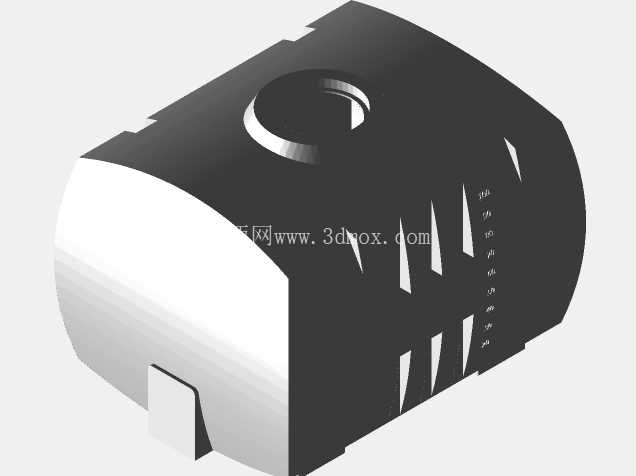

　　罐体顶部居中位置设置了圆形加注口，加注口的凸起高度经过校核，既能够保证外接加注管路、密封端盖的安装空间，也不会因为凸起过高导致运输过程中发生磕碰，加注口周边做了加厚的环形加强筋，避免频繁开盖、拧动密封盖的时候造成口部开裂，毕竟塑料材质的螺纹连接部位如果壁厚不足，长期受扭转力很容易出现应力开裂，这个位置的加厚处理是实际使用中反复验证过的必要结构。罐体侧面分布有多条纵向与横向交错的加强筋结构，不要小看这些凸起的筋条，100加仑的容积满载液体的时候，侧壁会承受不小的液体静压力，尤其是罐体中部位置，如果是光面的薄壁结构，装满液体后很容易出现鼓胀变形，长期反复形变还会加速塑料的疲劳老化，这些交错的加强筋相当于在罐体侧壁增加了多道“加强梁”，把大面积的侧壁分割成多个小的受力单元，每个单元的形变幅度都被控制在材料允许的范围内，既不需要整体增加罐体壁厚带来不必要的成本上升，又能有效提升整体结构强度。在流体储运、小型工业供料、户外作业临时储液、农用药剂暂存等场景里，卧式塑料储液罐的选型一直是结构工程师需要反复核对安装边界与使用需求的环节，这款100加仑容量的储液罐体，在结构设计上充分考虑了落地安装的稳定性、罐体抗形变能力以及外接管路的适配性。从整体外形来看，罐体采用近似椭圆柱的卧式布局，相比立式同容积罐体，大幅降低了整体重心，在移动运输或者车载搭载场景下，能有效减少液体晃动带来的重心偏移，降低侧翻风险，同时卧式布局也适配低矮安装空间，比如设备夹层、作业车辆底盘下方的空余位置，不需要预留过高的竖向安装空间。

　　罐体底部设置了两个对称的支撑脚结构，这两个支撑脚不是简单的凸起，而是和罐体主体一体成型的安装定位结构，支撑脚的底面做了平面处理，能够和安装基础面完全贴合，安装的时候可以通过抱箍或者螺栓穿过支撑脚的预留位置把罐体固定在机架或者安装平台上，避免车辆移动、设备震动的时候罐体发生移位。很多人在做储液罐设计的时候容易忽略支撑位置的受力，满载状态下整个罐体的重量都集中在支撑部位，如果支撑位置和罐体连接的位置没有做圆弧过渡的加强处理，很容易在长期承重或者颠簸的时候出现支撑脚断裂的问题，这款罐体在支撑脚和罐体主体连接的位置做了大圆弧过渡，分散了连接处的集中应力，哪怕是在颠簸的农用车辆、工程作业设备上搭载使用，也能保证连接位置的结构强度。在实际应用场景里，这类塑料储液罐可以用来储存清水、低腐蚀性的工业药剂、农用肥液、设备清洗液等多种流体，相比金属罐体，塑料材质自重更轻，不会出现锈蚀问题，对于很多需要频繁移动储液单元的场景来说，自重轻就意味着更低的搬运强度、更低的搭载负载消耗。设计这类罐体的时候，首先要确定容积对应的外形尺寸边界，100加仑的有效容积换算后大概是378升左右，在确定长、宽、高尺寸的时候，要先匹配常见的安装空间，比如常规小型作业车辆的车架空余宽度、设备舱的预留高度，不能只考虑容积忽略安装适配性；其次要考虑塑料成型的工艺特性，一体滚塑成型的罐体要保证壁厚尽量均匀，拐角位置不能出现尖角，避免成型的时候材料堆积或者应力集中，所有的结构过渡位置都要做圆弧处理，既符合成型工艺要求，也能提升结构强度；还要考虑液体晃动的影响，卧式罐体在液体不满的时候，运输过程中液体的晃荡会对罐体端部产生冲击，所以罐体两端的弧面结构也做了相应的弧度设计，能够分散晃荡带来的冲击力，不会因为长期冲击导致端盖位置开裂。

　　另外，罐体顶部的加注口位置也预留了安装液位传感器、透气阀的接口空间，用户可以根据实际使用需求加装对应的配件，不需要额外在罐体上开孔，避免后期开孔造成的渗漏风险。很多现场使用的储液罐渗漏问题，都出现在后期自行开孔的位置，因为塑料材质开孔后如果没有做专业的密封处理，很容易在震动的时候出现缝隙，出厂时预留好标准接口位置，就能大幅降低这类现场改装带来的故障风险。从安装边界来看，这款罐体的整体宽度控制在常规货运托盘的承载宽度范围内，仓储转运的时候可以直接放在标准托盘上堆叠运输，不需要定制特殊的转运工装；底部支撑脚的间距也匹配常见的设备机架安装横梁间距，安装的时候不需要额外做过渡支架，直接就可以固定在常规规格的机架上，减少现场安装的加工工作量。

　　在材料选型的适配性上，这个罐体的结构设计也适配常用的滚塑聚乙烯材料，这种材料耐冲击、耐低温、化学稳定性好，适合户外使用场景，哪怕是冬季低温环境下，也不会因为轻微磕碰就出现脆裂。做这类储运容器的三维建模的时候，要特别注意壁厚的均匀性、加强筋的布局合理性，不能为了外观好看随意设置筋条位置，每一条筋条的走向、高度、厚度都要对应受力需求，同时还要兼顾成型工艺的要求，避免出现倒扣、壁厚突变等不利于成型的结构；支撑位置的受力校核也不能忽略，要模拟满载状态下的支撑应力分布，确保应力集中的位置都有足够的加强结构，避免实际使用中出现结构损坏。对于设备选型的工程师来说，拿到这个三维模型可以直接核对安装空间、接口位置，不需要反复测量实物尺寸，就能快速完成在整体设备布局里的装配校核，提前排查安装干涉、管路走向不合理等问题，大幅缩短设备设计的周期。
