小块式汽车排气标头集三维结构设计

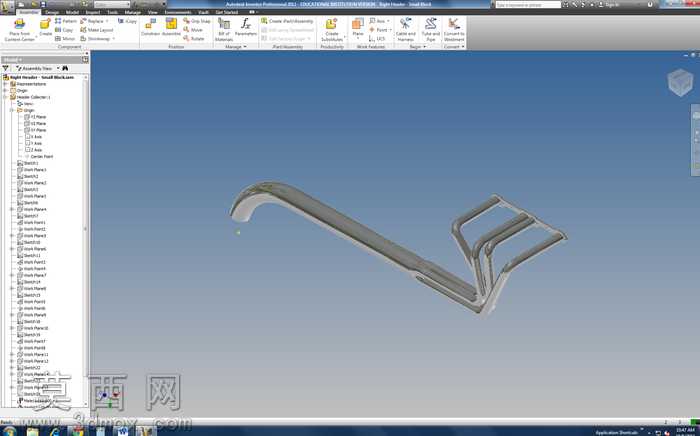

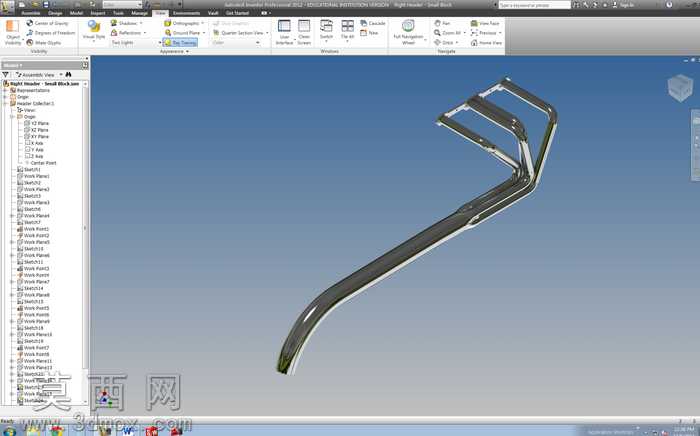

本作品为小块式排气标头集成结构的三维建模成果，建模阶段依托参数化三维设计软件完成全流程构建，首先根据排气系统的布局需求确定标头的整体走向，先绘制中心引导线，精准把控长杆段的弯曲弧度与上端分叉安装段的弯折角度，确保管路走向既符合排气气流的顺畅流通要求，又能适配对应安装空间的尺寸边界。建模过程中采用多段实体扫描的方式生成主体管路结构，对管路的壁厚进行统一参数设定，保证结构强度与轻量化的平衡，上端的分叉安装位采用拉伸与切除结合的方式构建安装卡位，每一处弯折位置都做了圆角过渡处理，避免应力集中问题，同时还原实际排气标头的弯折工艺特征。材质渲染阶段，为模型赋予了金属镀铬材质效果，调整材质的反射参数与粗糙度，还原金属管路表面的亮面质感与细微的磨砂肌理，在软件内置的渲染环境中添加柔和的环境光与定向光源，凸显管路的曲面流畅度与弯折处的光影层次，让模型的视觉呈现更贴近真实金属排气构件的质感。结构设计上，该小块标头集采用一体化弯折成型的结构思路，长杆段为单管路延伸，上端分叉为平行的双安装接口，可对应连接两路排气支路，接口位置做了贴合安装面的平整处理，保证后续装配的密封性，整体结构无多余冗余设计，小块化的集成形式减少了分体装配的接缝问题，降低排气泄漏的风险。设计过程中反复校核管路的弯折半径，避免过小弯折导致的排气阻力增大，同时对整体结构的重心位置做了调整，保证安装后的受力稳定性，每一处结构细节都参考实际排气标头的工程要求，兼顾气流流通性能、结构强度与安装适配性，完整还原了小块排气标头集的结构特征与设计逻辑。
