悬挂式信号接收装置安装支架结构设计

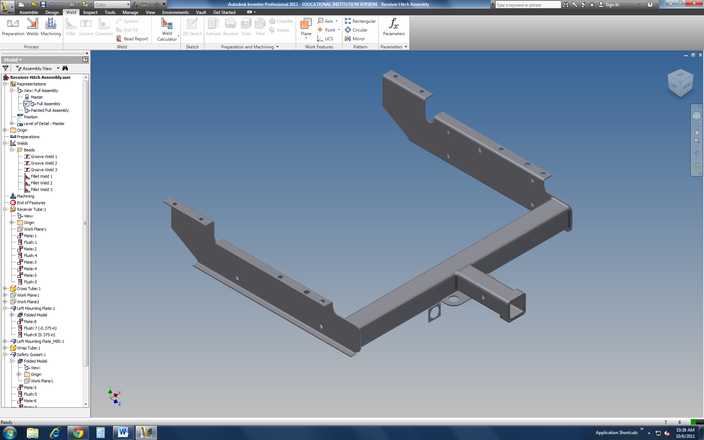

本作品为适配信号接收装置的悬挂式安装支撑支架，采用三维参数化建模方式完成全结构设计，建模过程中严格遵循钣金构件的加工工艺逻辑，对每一处弯折边、安装孔位、连接截面都做了精准的尺寸约束，确保模型可直接对接后续的生产加工环节。整体结构采用L型主框架搭配延伸支臂的布局形式，主承载梁选用矩形截面型材结构，在保证整体结构刚性的同时有效控制构件自重，避免悬挂安装后对挂载基面造成过大的载荷压力。支臂部分根据接收装置的安装点位做了适配性的弯折造型设计，每一段弯折角度都经过受力校核，既能够避让周边的安装干涉区域，又能保证接收装置安装后处于最佳的信号接收朝向。模型表面赋予了哑光深灰金属材质，还原了钢制钣金件经喷塑处理后的真实质感，材质参数设置中调整了适当的粗糙度与金属度数值，在渲染环境下能够呈现出均匀的漫反射效果，清晰展现构件的棱边转折与结构层次。所有安装孔位均按照通用紧固件的尺寸标准做了沉头与通孔的区分设计，孔位间距严格遵循机械安装的通用规范，保证配套螺栓能够顺利穿入完成紧固，不会出现孔位错位、安装干涉的问题。在结构衔接处，设计了加强型的连接翻边，通过翻边结构提升构件衔接位置的抗扭、抗弯折性能，避免长期悬挂使用后出现结构变形、连接松动的问题。建模过程中对构件的所有锐边都做了微小的圆角过渡处理，既符合实际钣金加工的工艺要求，避免锐边造成的安装划伤风险，也让模型的视觉表现更加贴近真实量产构件的效果。整体设计兼顾了结构强度、安装便利性与工艺可行性，能够满足接收装置长期稳定悬挂安装的使用需求，所有结构特征都保留了可编辑的参数化属性，可根据实际安装场景的尺寸需求快速调整对应参数，适配不同规格的接收装置安装使用。
