V8发动机排气头段收集器三维结构设计

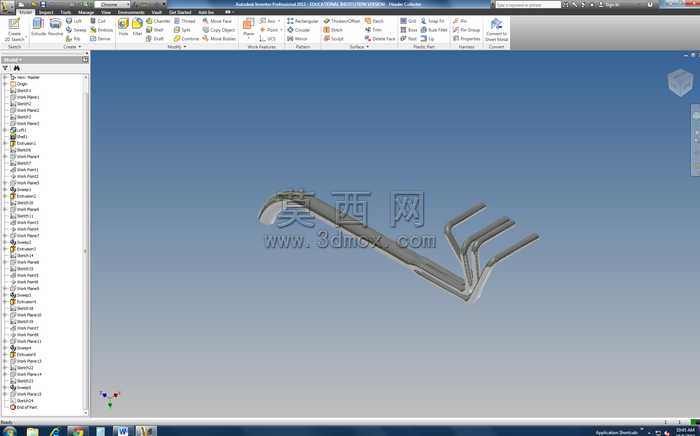

本作品为V8发动机配套的排气头段收集器三维结构模型，采用Autodesk Inventor软件完成全参数化建模设计，建模过程严格遵循排气系统流体力学设计逻辑与发动机排气歧管的工程装配要求。模型整体采用等长管路布局思路，从V8发动机两侧气缸排气出口引出的八根分支管路，按照排气脉冲互不干扰的原则进行空间走向排布，通过多段平滑过渡的弯管结构逐步汇流，最终整合为单路排气输出结构，管路弯折处均采用大曲率圆角过渡设计，避免排气气流在弯折位置形成紊流、增加排气背压，保障发动机各气缸排气顺畅度一致。建模过程中对每一段管路的壁厚、接口法兰的安装孔位、汇流腔体的容积参数都进行了精准定义，分支管路与汇流段的衔接位置采用渐变式扩腔结构，既保证多股排气气流汇入时的平顺性，也避免管路衔接处出现应力集中的结构薄弱点。模型材质设定参考民用改装排气常用的304不锈钢属性，对管路内外壁的表面粗糙度、焊接衔接位置的工艺特征都做了对应还原，能够直观呈现该排气收集器的真实装配形态与结构细节。整体结构设计兼顾了排气效率与结构强度，分支管路的固定点位布局合理，可适配V型八缸发动机的舱内安装空间，既可以作为发动机排气系统教学演示的三维教具，也能够为排气改装件的开发设计提供结构参考，模型的所有特征参数均可编辑调整，可根据不同排量V8发动机的排气需求修改管路直径、弯折角度、汇流腔尺寸等核心参数，快速衍生出适配不同车型的排气头段收集器方案。
