拖车方口式后牵引接收器结构设计

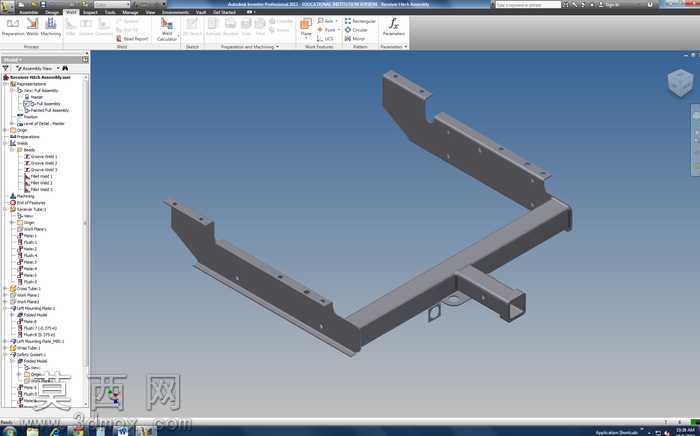

本作品为拖车后挂载用牵引接收器结构，采用Autodesk Inventor完成全参数化三维建模，建模过程严格遵循钣金折弯、型材焊接的实际加工工艺逻辑，还原真实零件的生产成型路径。模型整体采用框架式对称布局，主体由三段折弯成型的高强度钣金支架与一根方形截面的牵引插接套筒组合而成，建模阶段对每一处安装孔位的孔径、孔距都做了精准的参数约束，匹配通用拖车后保险杠的安装点位标准，确保设计结构可直接对接实际安装需求。材质设定上，整体结构赋予热轧低合金钢材材质属性，渲染阶段调整金属粗糙度参数，还原钢材表面哑光磨砂的真实质感，对焊接拼接位置做了细微的焊缝特征建模，强化结构的真实工艺表现。结构设计层面，两侧延伸的折弯支架设置多组均匀分布的安装通孔，用于与车辆后底盘的固定点位进行螺栓连接，支架折弯处做了圆角过渡处理，避免应力集中问题，提升结构的抗冲击载荷能力；中间横向连接梁将两侧支架连为整体，形成稳定的框式受力结构，有效分散牵引过程中产生的拉拽、扭转载荷；中部伸出的方形插接套筒为标准拖车方口尺寸，套筒侧壁设置有保险销孔位，可匹配通用拖车销锁结构，防止挂载配件在行驶过程中脱落，套筒与横向梁的连接位置增设了三角形加强筋结构，大幅提升连接位置的结构强度，应对牵引过程中的复杂受力工况。设计过程中充分考虑了零件的装配可行性，所有配合面都预留了合理的装配公差，各零件之间无干涉重叠问题，模型可直接导出工程图纸用于下料加工，也可用于拖车改装方案的结构验证、挂载受力模拟分析，整体结构兼顾了安装便捷性、结构强度与通用适配性，符合民用拖车后牵引装置的实际使用需求。
