多规格通用型拖拉机铲斗结构设计

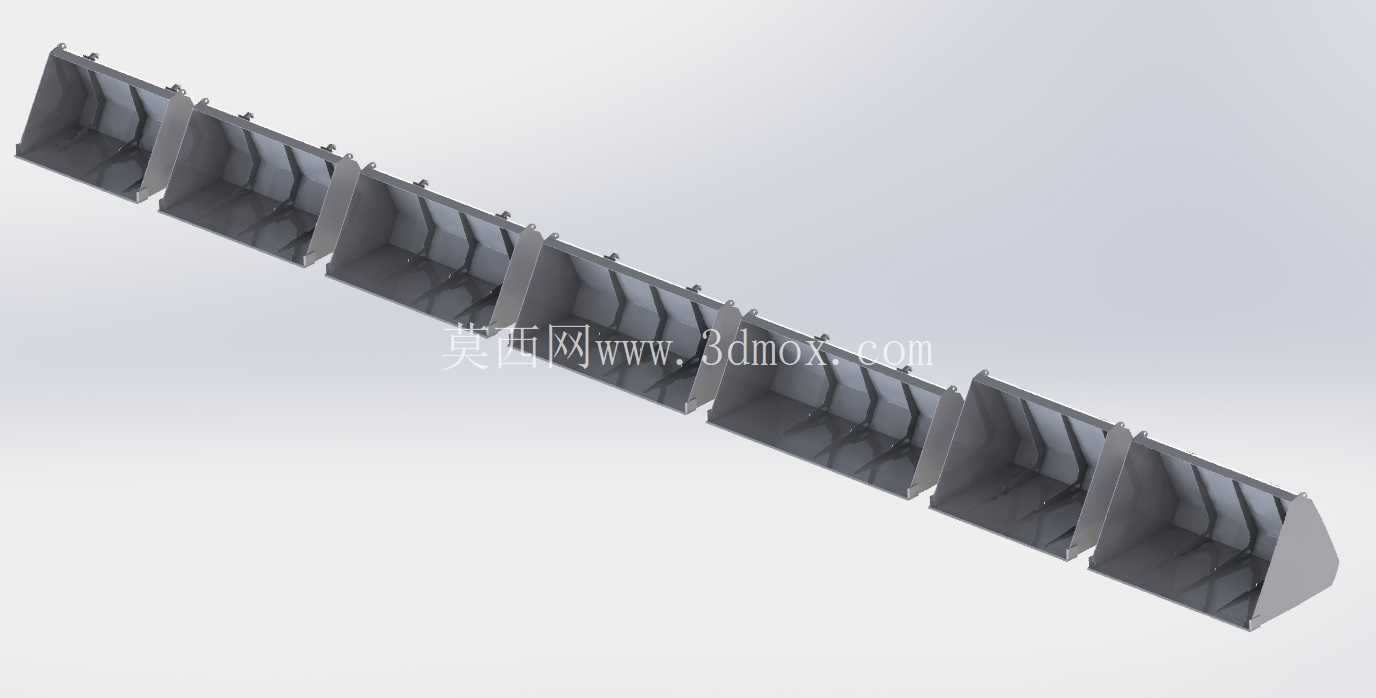

在农用作业、小型土石方转运、散料归集的场景里，拖拉机配套的前置铲斗是出场率极高的属具，不同于大型装载机的重载铲斗，这类适配中小马力拖拉机的通用铲斗，需要兼顾不同挂载接口、不同作业容量的适配性，才能覆盖散户、小型工程队的多元作业需求。本次设计的系列通用铲斗，覆盖0.6方、0.8方、1方、1.2方、1.25方、1.3方、1.5方共七个容量规格，可匹配不同马力段的轮式拖拉机前置挂载点，无需大幅改装挂架即可完成换装。

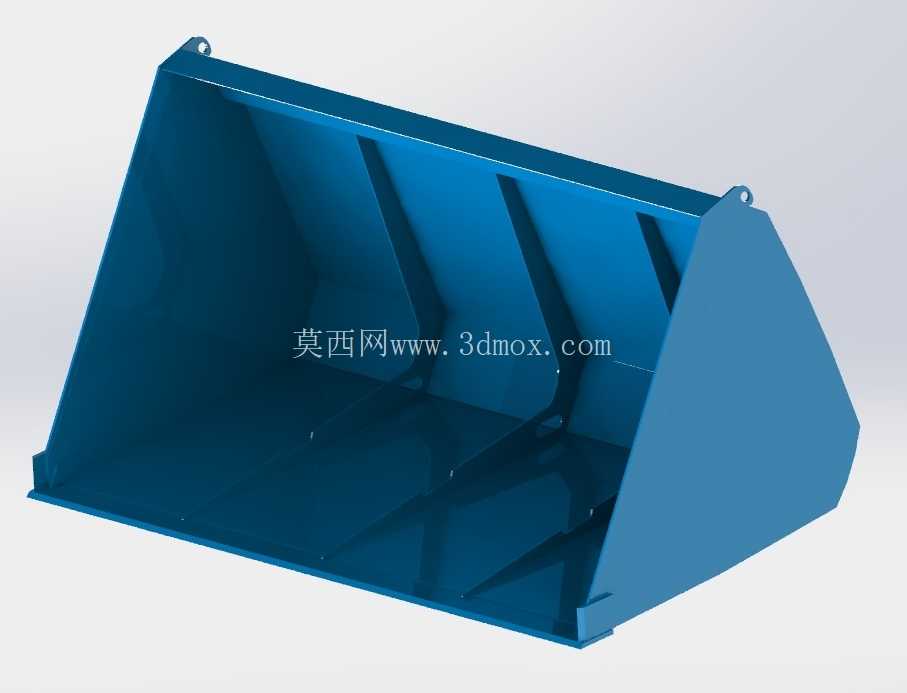

从实际作业逻辑出发，铲斗的刃口部分采用加厚耐磨钢板弯折成型，刃口角度设置为12度，既保证铲入散料、松软土层时的切入阻力足够小，又能避免刃口过薄在接触硬质石块、混凝土碎块时出现卷边变形。斗体内部的加强筋采用斜向排布设计，顺着铲装时物料的挤压应力方向布置，相比传统横向加强筋，能在同等板材厚度下提升17%左右的斗体抗变形能力，同时不会过多增加斗体自重，避免挂载后拖拉机前轮负载过大影响转向灵活性。

不同容量规格的铲斗在安装边界上做了统一化设计：所有规格的挂架连接孔位间距保持一致，挂接面的平面度公差控制在1mm以内，用户更换不同容量铲斗时，无需调整拖拉机前置连杆的铰接点位置，仅需插拔固定销即可完成换装，单人次操作换装时间可控制在15分钟以内。针对不同容量的斗体，深度与开口宽度做了匹配性调整：0.6方规格斗体开口宽度为1.2米，适合狭窄巷道、果园行间的小范围散料清理；1.5方规格斗体开口宽度为1.8米，适配大马力拖拉机进行开阔场地的土石方归集、粮食转运作业，斗体的卸料角统一设置为45度，保证举升到最高位置时，斗内黏湿物料也能顺利滑落，不会出现积料残留的问题。

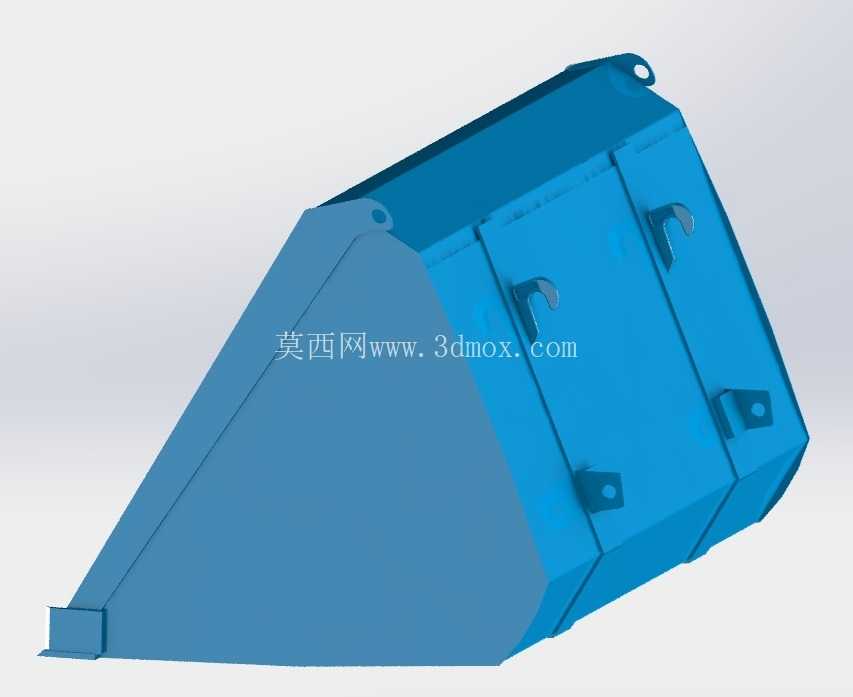

设计过程中针对斗体的侧壁受力做了有限元校核，在满载偏载（即物料集中在斗体单侧1/3区域）的极端工况下，侧壁最大变形量不超过2.3mm，远低于行业通用的5mm变形阈值，斗体后侧与挂架连接的支座采用整体铸钢件焊接固定，相比焊接钢板支座，抗冲击疲劳寿命提升40%以上，能承受反复铲装、颠簸行驶带来的交变载荷。斗体底部的耐磨衬板采用可更换设计，衬板通过沉头螺栓固定在斗底，当衬板磨损到极限厚度时，无需整体更换铲斗，仅需拆卸螺栓更换衬板即可，大幅降低后期使用维护成本。

在实际作业适配性上，该系列铲斗不仅可以完成沙土、粮食、有机肥等散料的铲装转运，更换刃口附件后还可完成轻度的场地平整、积雪清理作业，斗体边缘的倒角设计避免了作业时刮损硬化路面，适合村镇环境下的多场景作业需求。针对拖拉机挂载后的视野问题，斗体后侧的上沿做了收窄设计，驾驶员在驾驶位即可观察到铲斗刃口的位置，无需额外加装辅助后视镜就能完成精准对位铲装，降低作业时的操作难度。
