农机轮轴连接法兰轮毂铸造结构

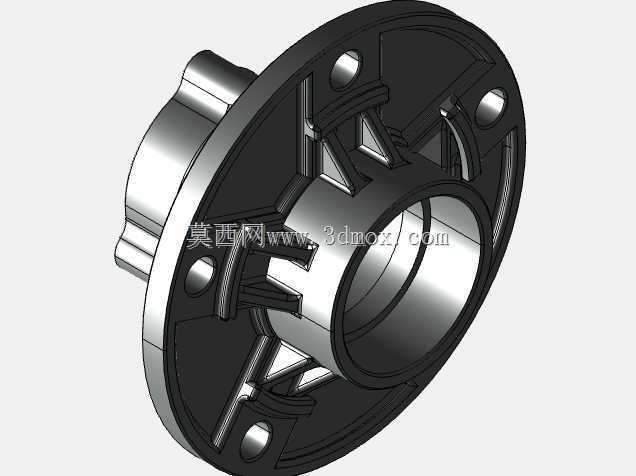

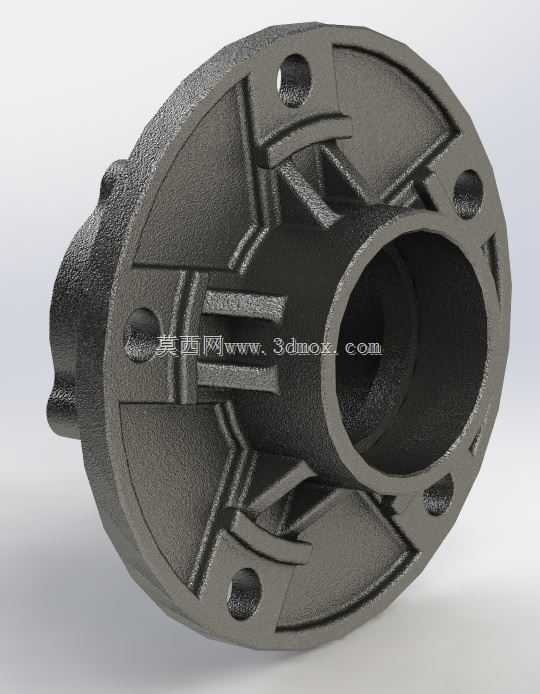

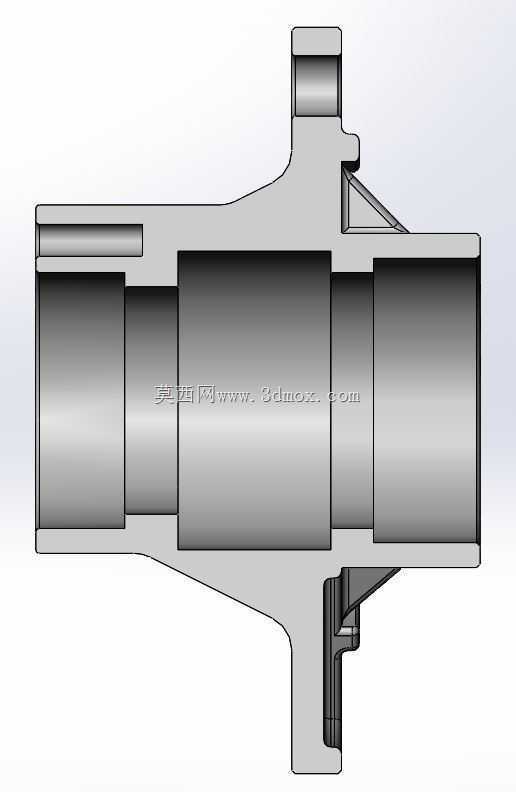

　　该轮毂法兰件主要面向农用行走机械的轮端连接场景，常见于小型农用拖车、田间作业机具、手扶配套运输设备以及低速重载轮组的轴端固定位置。零件本体采用一体铸造成型思路，整体轮廓围绕中心轴孔展开，外圈为近似圆形的安装法兰面，法兰端面上均匀分布六处沉头螺栓过孔，孔位沿圆周方向排布，用于将轮毂端面与轮架、制动底板或机具侧板进行锁紧固定。中心区域设置贯通的阶梯轴孔，孔壁预留轴承安装位，可嵌入滚动轴承以支撑轮轴回转，轴孔外侧延伸出圆柱形套筒段，套筒长度覆盖轴承装配宽度，能够为轴承外圈提供轴向定位面，同时承受轮组运转过程中产生的径向载荷与部分轴向冲击。

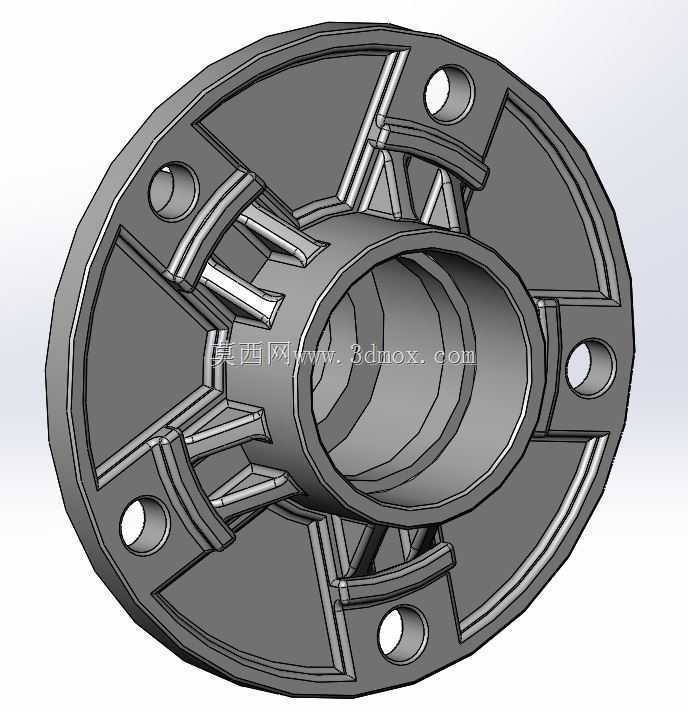

　　从结构受力角度看，法兰端面与中心套筒之间布置有多条径向加强筋，筋板从套筒外壁向外辐射延伸至法兰内缘，筋板走向避开螺栓孔位置，既提升了铸件整体刚性，又避免壁厚过度集中带来的铸造缩孔风险。法兰外缘局部设置凸起定位边，装配时可与对应侧板的止口面贴合，起到径向定位作用，减少螺栓承受的剪切载荷。零件外轮廓保留铸造拔模斜度，非加工面为毛坯铸态表面，轴孔内圆、法兰贴合面、螺栓孔端面为后续机加工区域，建模时已区分毛坯余量与最终加工尺寸，便于后续工程图中标注粗糙度与形位公差。

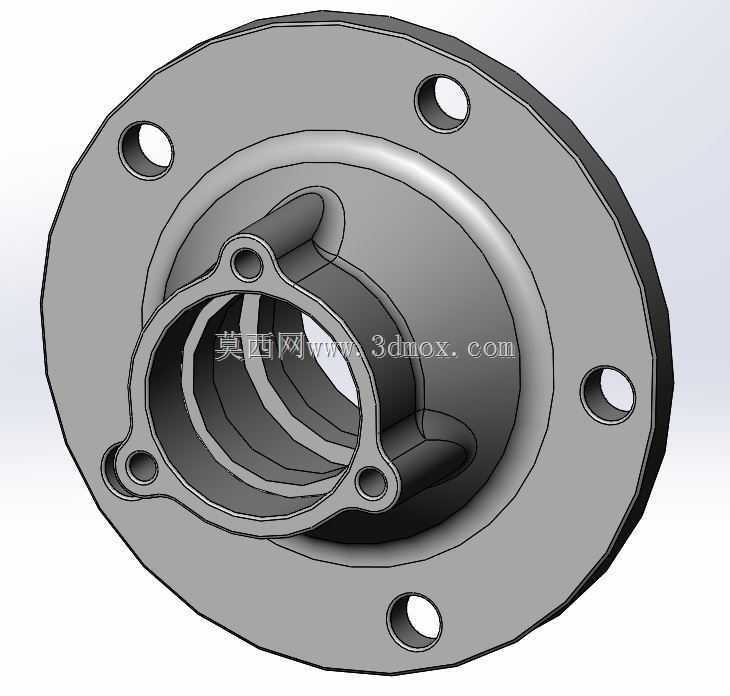

　　实际装机时，该轮毂作为轮组的核心承载连接件，内侧套筒穿入机架支座，轴承压入中心孔后由轴用挡圈或端盖限位，外侧连接车轮轮辐，六颗紧固螺栓穿过法兰沉孔后与机架侧螺母锁紧，沉孔结构可将螺栓头埋入法兰端面内，避免轮辐转动时与螺栓发生干涉。零件的安装边界需重点核对法兰外径与周边机架侧板、挡泥板、转向拉杆的间隙，中心套筒的轴向长度决定轮距安装位置，螺栓孔分布圆直径需与配对法兰孔位完全一致，轴孔内径需匹配所选轴承的外径公差。针对农田作业中常见的泥水、沙尘环境，该结构的套筒端面可加装密封端盖，中心轴孔处可设置油封槽位，防止泥沙进入轴承滚道，延长轮组维护周期。建模过程中对铸造圆角进行了统一处理，所有筋板交接处、壁厚过渡位置均设置圆角，避免应力集中，同时符合铸件的工艺成型要求，薄壁与厚壁连接处做渐变过渡，减少冷却过程中产生的裂纹缺陷。
