拖拉机后置起重挂载吊钩总成

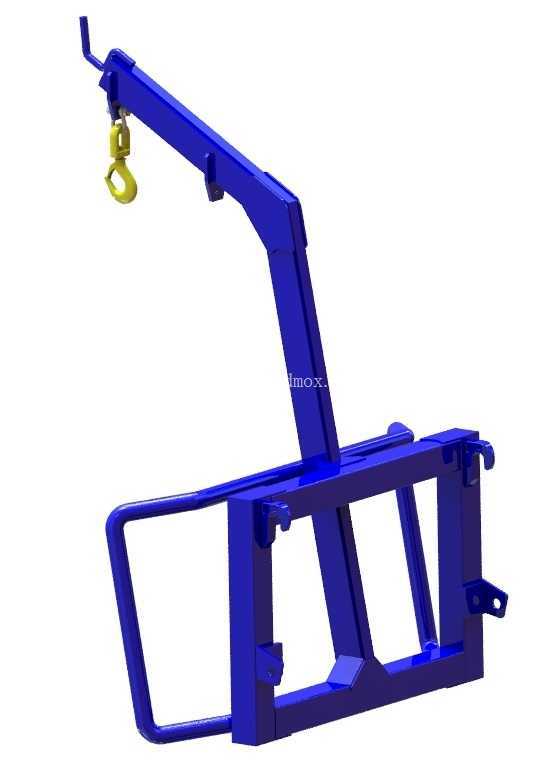

　　该挂载吊钩总成主要面向中小型农用拖拉机的后置三点悬挂区域设计，用于在田间转运、场地短驳、农资装卸、小型构件吊装等场景中，把拖拉机的牵引动力转化为简易起重与挂载能力。结构主体采用蓝色涂装的焊接框架，前端伸出长臂并配置黄色吊钩，后部通过框架与拖拉机悬挂接口配合，能够在不改变拖拉机主体结构的前提下完成加装。

　　从实际用途看，这类装置常见于农场、果园、牧场和小型维修场地。作业时，吊钩可悬挂袋装肥料、饲料、苗木土球、小型机具部件或维修件；配合拖拉机的行走和悬挂提升动作，可完成低速、短距离的重物移位。它不是替代专业起重机的设备，而是利用拖拉机已有液压悬挂系统，扩展农机在非耕作季节的辅助作业能力。

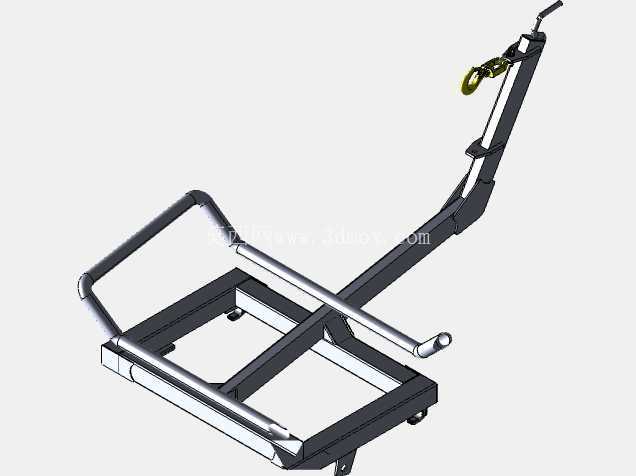

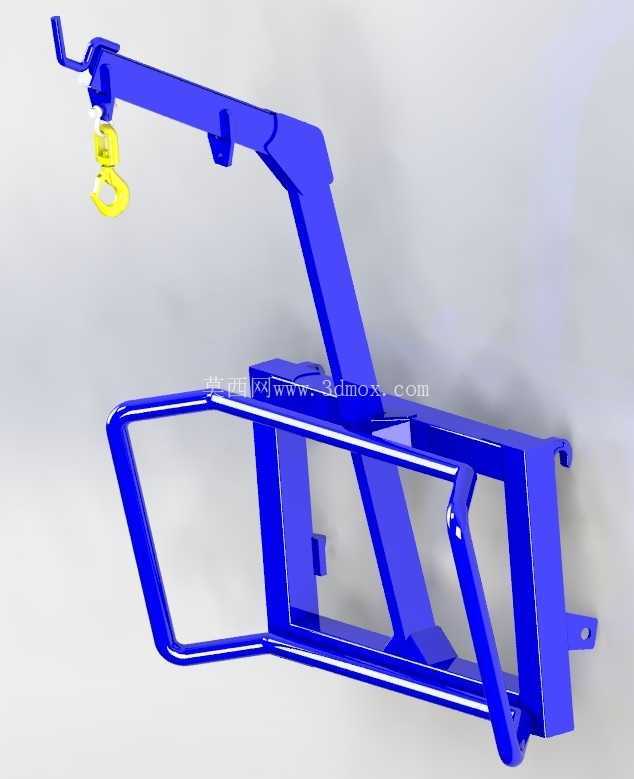

　　结构设计上，长臂从后部安装框架向前上方延伸，吊钩位于臂端下方，形成明显的外伸吊点。臂体采用折弯板与型材组合焊接，截面在受力方向上具有较高的抗弯刚度；靠近根部的位置设置斜向支撑，将吊点载荷传递到主框架和悬挂连接点。后部框架由矩形管围合而成，既承担安装定位作用，也为悬挂杆件、锁销和加强板提供连接空间。框架下方和侧部预留的孔位、销轴座及挂接耳板，用于与拖拉机提升臂、上拉杆或牵引部位配合。

　　建模时需要重点关注吊点外伸距离与根部弯矩之间的关系。吊钩载荷并非单纯垂直作用在机架正上方，而是通过长臂形成较大的力臂，因此臂根焊缝、斜撑交汇区、后框架横梁以及销孔周边都是应力集中区域。结构中多处采用三角支撑和封闭框形布局，目的就是把单点弯曲载荷分解为拉杆、压杆和框架扭矩，避免薄板件在反复加载后出现开口变形。

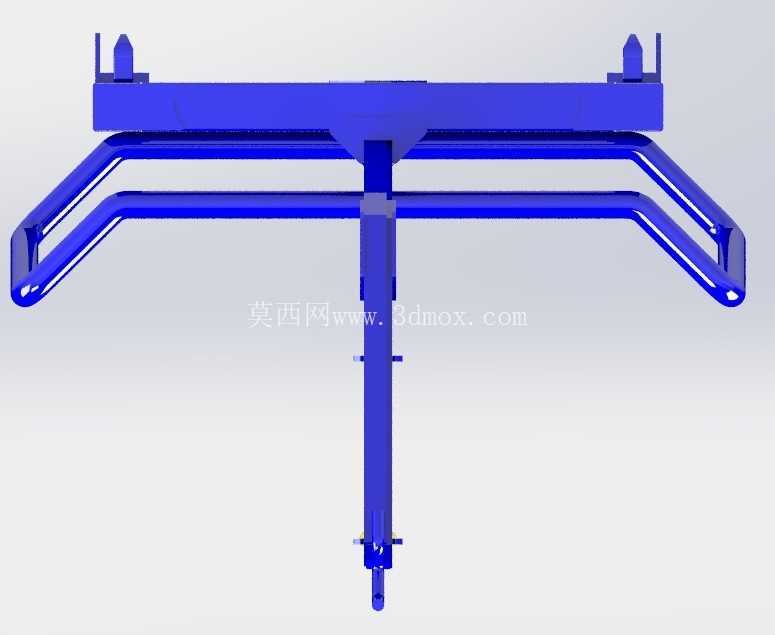

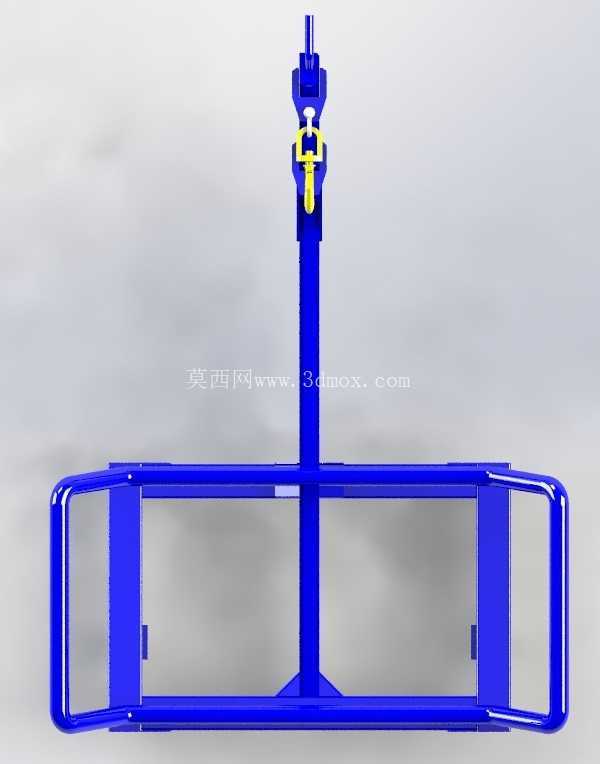

　　外形边界方面，装置整体呈后装支架加前伸吊臂的布局。后部框架宽度需控制在拖拉机后轮和悬挂杆件的安全间隙内，避免转向或悬挂起伏时与轮胎、挡泥板、传动轴发生干涉。吊臂向前伸出的长度决定了吊钩作业半径，但也会增加倾覆力矩，因此在选型和改装时不能盲目加长臂体。吊钩最低点在未加载状态下应保留足够离地间隙，防止田间行驶时钩体刮碰田埂、石块或垄面；臂端上扬角度则需兼顾挂钩操作便利性和行驶通过性。

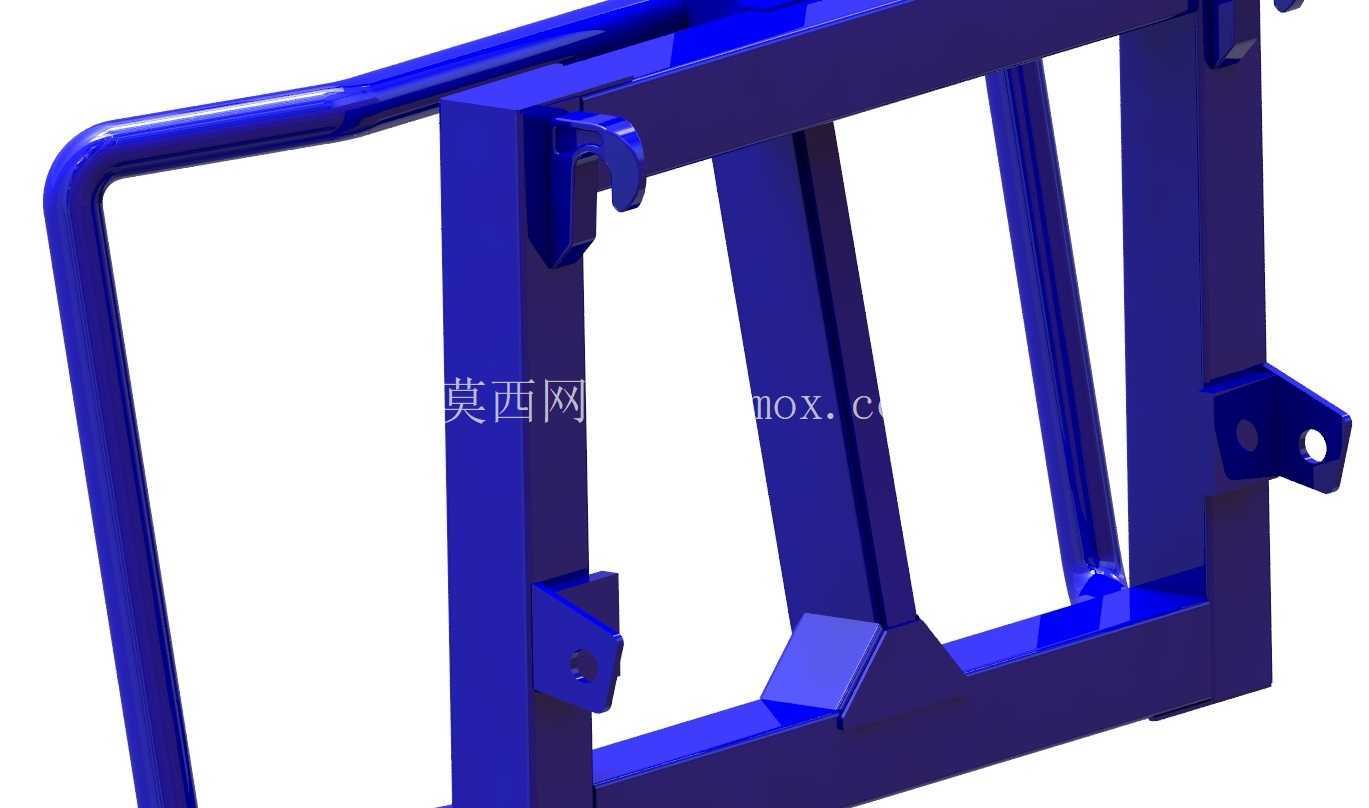

　　安装边界主要围绕拖拉机后置三点悬挂接口展开。下部连接点需要与拖拉机下拉杆位置对应，销轴直径、开口宽度和锁止方式应匹配实际机型；上部或侧向支撑点用于约束支架姿态，减少吊装时的前后摆动。框架与机体之间不应直接采用单薄螺栓承受全部吊重，关键载荷路径应通过销轴、加强板和闭合梁系传递。若用于频繁吊装，还应在臂根、销孔和吊钩连接区增加磨损余量检查，并避免侧向拖拽载荷。

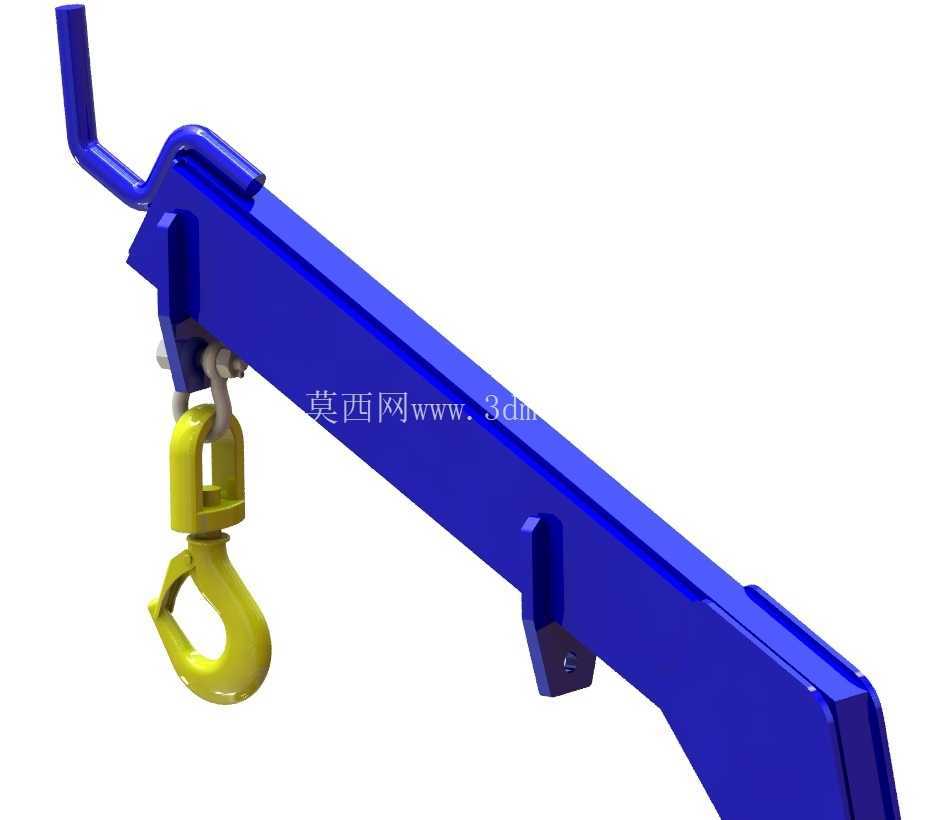

　　吊钩部分采用醒目的黄色，与蓝色机架形成高对比度，便于作业人员观察钩体位置。钩头与臂端通过连接件铰接，可在一定范围内随吊物摆动，降低扭转载荷直接进入臂体。实际结构设计中，吊钩开口、防脱装置和额定载荷匹配不可忽略，尤其在农机现场使用环境下，操作者容易出现斜拉、急停或地面不平导致的冲击载荷。

　　该三维结构完整表达了吊臂、支撑斜梁、后安装框架、铰接吊钩、挂接耳板和加强节点的空间关系，适合用于农机挂具结构校核、焊接件拆图、安装干涉检查以及改装方案讨论。建模过程中可依据框架管材中心线、臂体折弯面和销孔同轴关系进行装配验证，重点检查悬挂动作全行程内吊钩、臂体与拖拉机后部部件之间的间隙，确保静态安装和动态提升时均处于安全边界内。
