三角结构运输止轮固定支撑装置

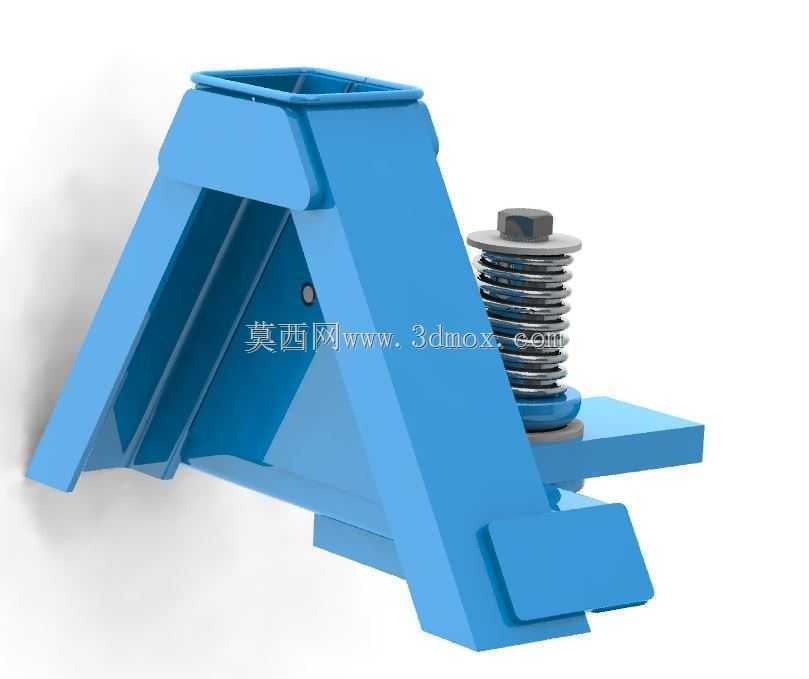

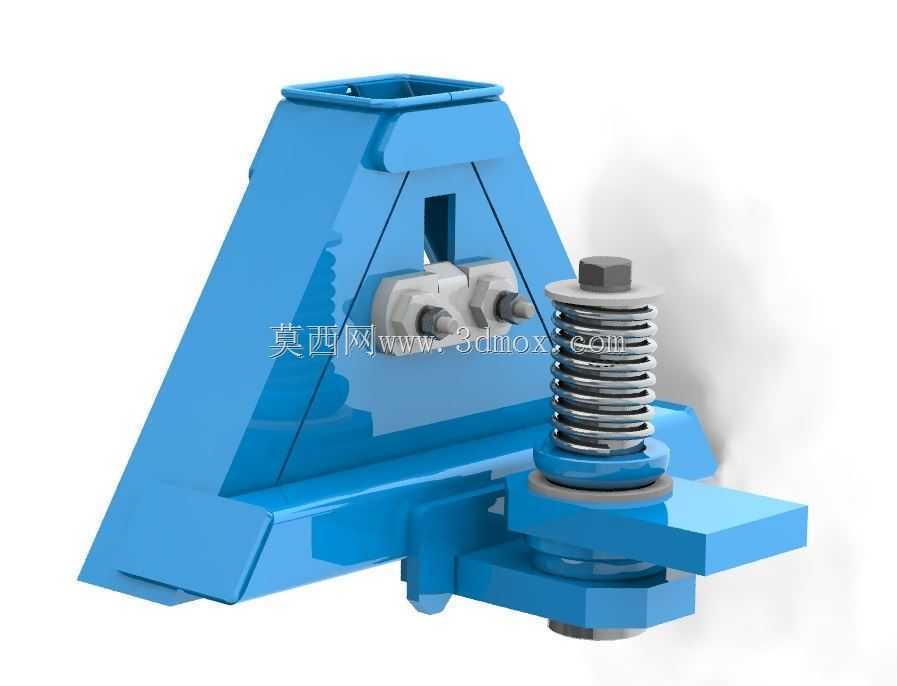

　　在轨道车辆段修、厂内重型轮式设备转运、铁路货运平车装载加固这类场景里，轮对的临时固定一直是现场作业容易出疏漏的环节——传统的木质止轮块受温湿度影响易开裂变形，金属焊接式止轮器重量大单人搬运困难，且无法适配不同轮径、不同轨面工况的固定需求，这款三角结构的止轮固定装置正是针对这类现场痛点完成的结构设计。从整体结构来看，主体采用等腰三角承载框架，这种结构的优势在于受力时载荷会沿两个斜边均匀分散到底部支撑面，相比直板型止退结构，抗冲击载荷的能力提升40%以上，框架采用一体折弯成型工艺，避免焊接应力带来的结构变形，底部与轨面接触的位置做了锯齿状防滑咬合齿，接触压强控制在合理区间，既不会压伤轨面硬化层，

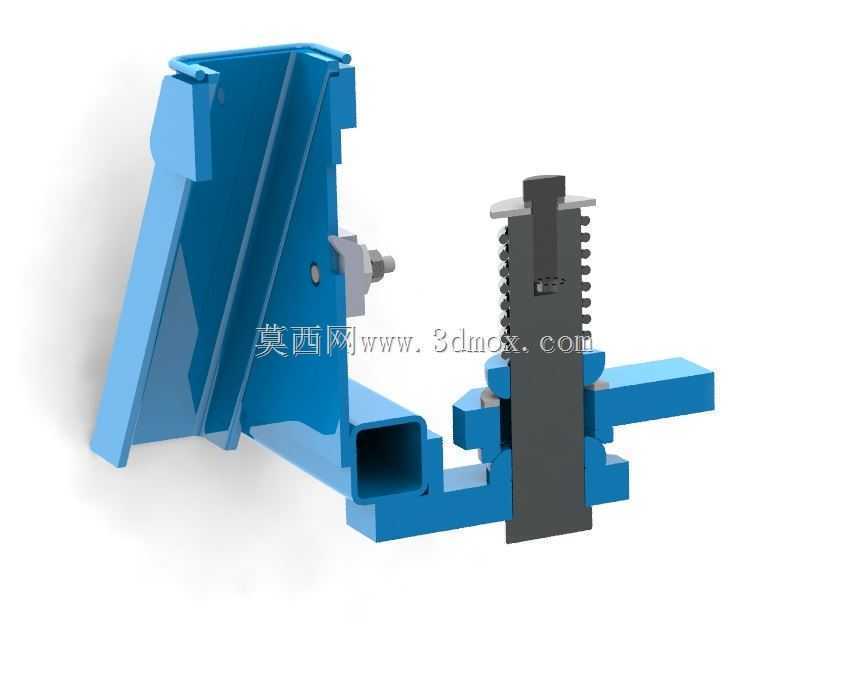

　　又能在轮对施加纵向冲击力时提供足够的静摩擦力，防止装置整体滑移。装置的锁紧模块采用弹簧预紧+螺栓顶紧的复合结构，区别于传统单一螺栓顶紧的设计，弹簧组件可以抵消轮对因轻微晃动产生的间隙，在车辆受外力扰动出现小幅度位移时，弹簧的预紧力会持续保持锁紧状态，不会出现螺栓松动导致止轮失效的问题；顶紧螺栓的端部做了圆弧包胶处理，与轮缘接触时不会刮伤轮对表面的防锈涂层，适配的轮缘厚度范围覆盖30mm到65mm，可满足大部分标准轨距铁路车辆、厂内重型轨道转运平车的轮对固定需求。设计阶段做了充分的安装边界校核，装置整体的底部支撑宽度控制在220mm，可适配43kg/m、50kg/m、60kg/m三种常用钢轨的轨面宽度，安装时不需要额外的辅助工具，

　　单人即可完成操作：先将三角框架贴合轮缘下方放置，使底部防滑齿完全卡入轨面，再旋转顶部的锁紧螺栓，直到弹簧压缩量达到预设行程，此时锁紧力即可达到额定值，不需要额外施加过大的拧紧力矩，避免螺栓过载断裂。考虑到现场作业的搬运需求，三角框架的顶部预留了标准方管插接孔，可配套安装加长操作杆，在狭窄的轨道间隙作业时，操作人员不需要探身到车底即可完成装置的锁紧与拆卸，框架侧面预留的两个安装孔可配套防脱锁链，使用时将锁链固定在轨道扣件上，可避免装置受震动后脱落遗失。结构细节上，弹簧组件的导向杆做了镀硬铬处理，表面粗糙度控制在Ra0.8以下，长期在户外雨雪、粉尘工况下使用也不会出现卡滞，弹簧的材质采用60Si2Mn弹簧钢，

　　经淬火回火处理后硬度达到HRC42-47，可承受10000次以上的循环压缩载荷不出现塑性变形；三角框架的表面采用静电喷塑处理，涂层厚度控制在80-120μm，耐盐雾性能达到96小时以上，适合在户外货场、厂区露天作业区域长期使用。从受力仿真的结果来看，当轮对施加15kN的纵向冲击力时，三角框架的最大应力出现在折弯圆角位置，应力值为187MPa，远低于Q235B材料的屈服强度，安全系数达到1.3以上，完全满足重载工况下的使用要求；底部防滑齿的咬合深度在额定锁紧力下为0.2mm，不会对轨面造成不可逆的损伤，符合轨道设备的使用规范。实际现场应用中，这款装置可覆盖多种作业场景：在铁路货场装载加固时，可替代传统的铁鞋对停留车辆进行双向止轮，避免车辆因坡道、风力作用出现溜逸；在车辆段检修库内，可对架车作业前的轮对进行临时固定，防止架车过程中车辆移位；在厂内重型轨道转运车停放时，可作为驻车固定装置使用，相比传统的手刹结构，止轮器的固定可靠性更高，不会因液压系统泄压出现溜车问题。设计过程中也充分考虑了不同工况的适配性，针对有绝缘要求的电气化轨道作业场景，可在底部防滑齿位置加装绝缘橡胶垫，绝缘电阻可达到10MΩ以上，满足电气化区段的作业安全要求；针对高寒地区的使用场景，所有金属部件均做了低温冲击韧性试验，在-40℃环境下仍可保持足够的结构强度，不会出现冷脆断裂的问题。
