农用拖拉机人字花纹驱动轮总成

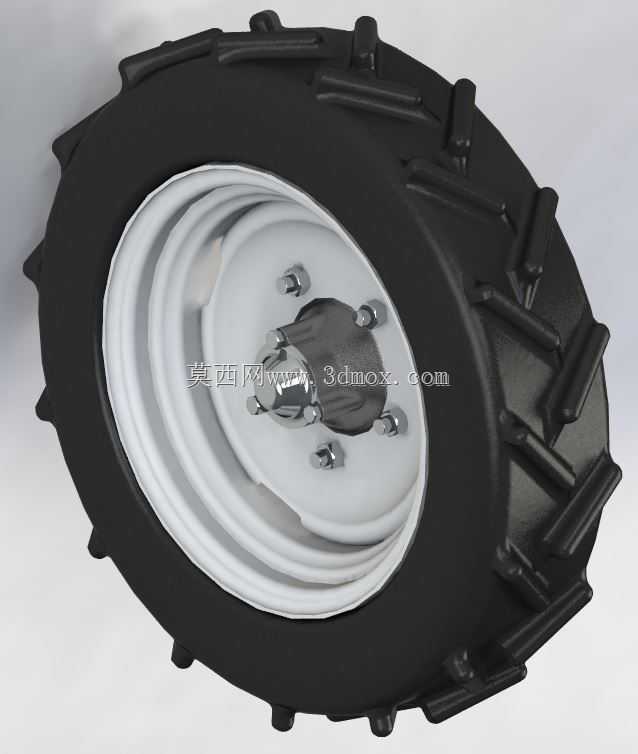

　　这套行走轮总成面向小型农用动力机械的田间作业场景开发，适配手扶拖拉机、小型耕耘机、田园管理机以及配套农用拖车的驱动桥端，核心作用是在松软泥泞的耕地、垄作田块、湿滑水田埂与非硬化乡间路面传递整机牵引力，同时承载机身与挂载农具的垂直载荷，避免作业过程中出现打滑陷车、轮辋变形或者轮胎脱圈的故障。从结构拆分来看，总成分为外层橡胶轮胎、钢制轮辋、轮毂连接法兰、紧固螺栓组四个核心部分，轮胎采用大角度人字越野花纹，花纹块凸起高度远高于普通公路运输轮胎，花纹沟槽走向沿轮胎周向交错排布，当车轮旋转压入泥土时，倾斜的花纹齿可以像小型推土板一样嵌入土层，顺着切线方向向后推挤土壤获得反向附着力，相比平直花纹轮胎在湿黏土上的牵引效率能提升四成以上；

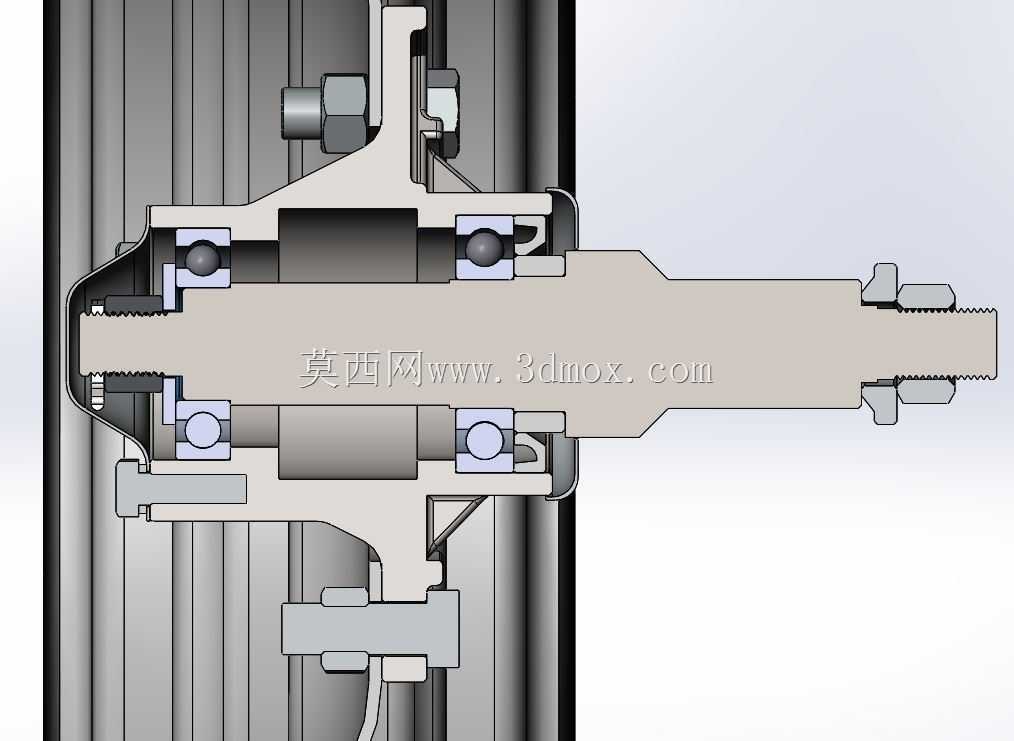

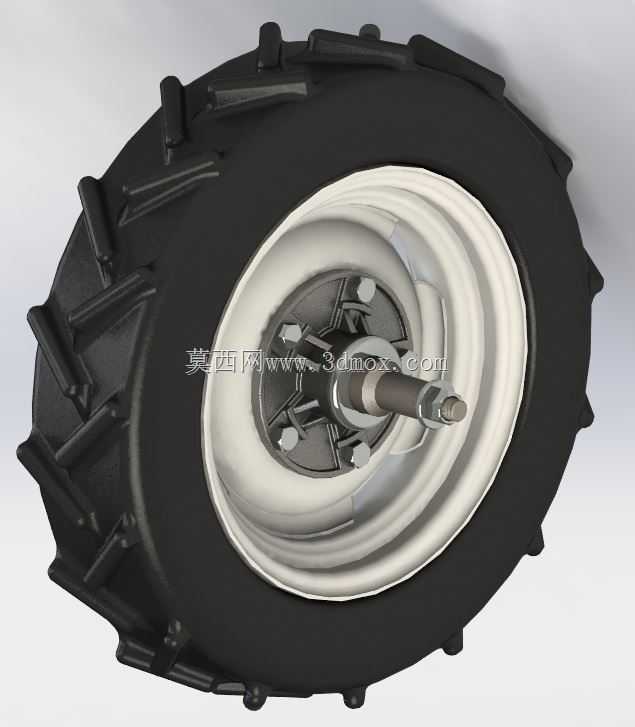

　　花纹块之间预留了较宽的排泥间隙，车轮转动时夹带的泥块可以在离心力作用下自动甩出，不会在沟槽内积泥填塞导致抓地力丧失，这一点在水田、雨后黏土地作业时尤为关键。轮辋部分采用多道卷边压型的钢制薄板结构，轮缘处做了双层翻边强化，轮胎胎圈可以完全卡入轮辋的锁止槽内，即使低胎压状态下承受大扭矩冲击，胎圈也不会从轮辋上滑脱；轮辋表面做了白色涂覆处理，兼顾户外防锈与磕碰后的耐蚀能力，适配田间高湿度、多肥料腐蚀的使用环境。轮毂连接位采用均布的六颗紧固螺栓，螺栓孔分布圆与小型农用机械的驱动半轴法兰直接匹配，安装时只需将车轮对位套入半轴法兰，穿入螺栓按对角顺序拧紧即可完成固定，不需要额外加工转接法兰，现场换装非常便捷。设计阶段首先确定轮胎规格为5.

　　50-16，这个规格的轮胎充气后外径约720毫米，断面宽度165毫米左右，搭配的轮辋宽度适配4.5E标准钢圈，整机装配后车轮的回转半径决定了机具的最低离地间隙，在垄间通行时不会刮蹭作物垄台，也能越过田埂、浅沟等田间障碍。建模过程中先依据轮胎断面轮廓扫略生成胎体基础曲面，再按周向阵列人字花纹块，单独处理每一块花纹的拔模斜度与根部圆角，避免花纹根部出现应力集中导致橡胶撕裂；轮辋部分用旋转特征生成基础筒体，再阵列压出加强凹槽，法兰盘上的螺栓孔、定位沉孔全部按实际装配尺寸建模，螺栓、螺母单独做成可调用的标准件，后续做整机运动仿真时可以直接检查轮胎与挡泥板、车架侧板、转向拉杆之间的运动间隙，预留出轮胎充气膨胀、满载挠曲变形的安全余量。

　　实际田间作业时，这套车轮通常会将胎压调整到0.15-0.25MPa区间，较低的胎压可以增大轮胎与地面的接触面积，降低接地比压，即使在含水量较高的软地上行走也不会过度压实地层、破坏土壤耕作层；当转场到硬化公路行驶时，可以适当提升胎压减少滚动阻力，降低橡胶磨损。人字花纹的排布方向有明确装配要求，人字形尖端必须指向车轮前进时的旋转方向，如果装反会导致排泥不畅、牵引能力大幅下降，建模时特意在轮辋侧面标注了旋转方向标识，装配工人可以快速对位。轮毂法兰的端面加工有定位止口，和半轴法兰的止口间隙控制在0.2毫米以内，既能保证车轮的回转同轴度，避免高速转场时出现整车抖动，也能让螺栓不受剪切力，全部扭矩通过法兰端面的摩擦力传递，延长紧固件的使用寿命。针对农用作业经常出现的侧边刮蹭田埂、石块的情况，轮辋外侧做了凸起的防护边，轻微磕碰时首先接触防护边，不会直接损伤轮胎胎侧；轮胎胎侧厚度也比同规格公路轮胎加厚2毫米，抗秸秆、碎石穿刺的能力更强，减少田间作业的爆胎概率。这套三维模型完整还原了总成所有配合尺寸，设计人员在开发小型农机时可以直接将其调入整机装配，快速完成行走系统的布局校验，不用反复测绘实物轮体，大幅缩短底盘开发的迭代周期。
