多接口集成式机械安装基座结构设计

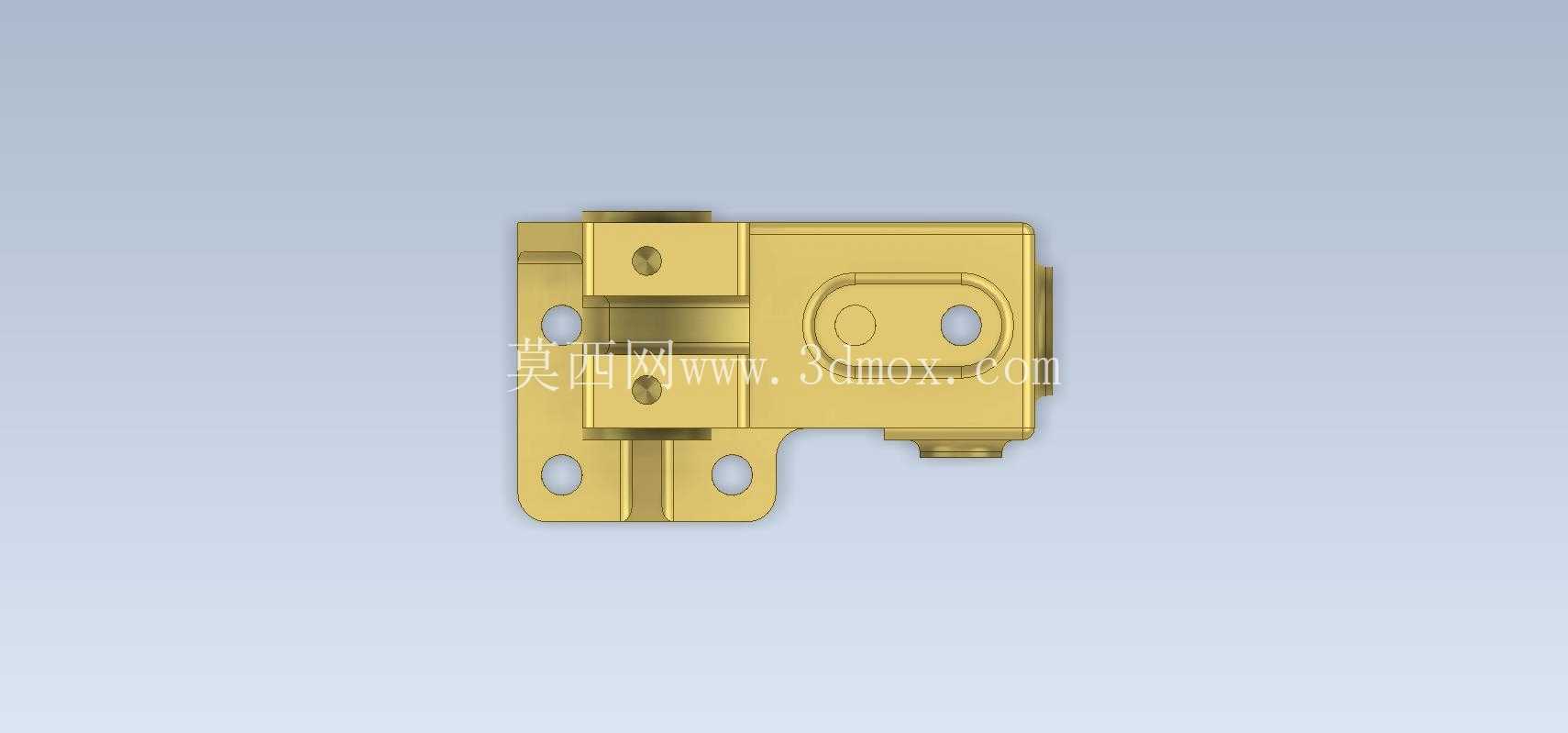

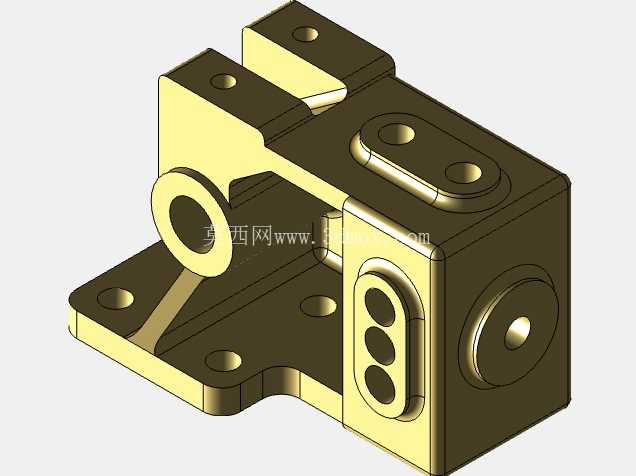

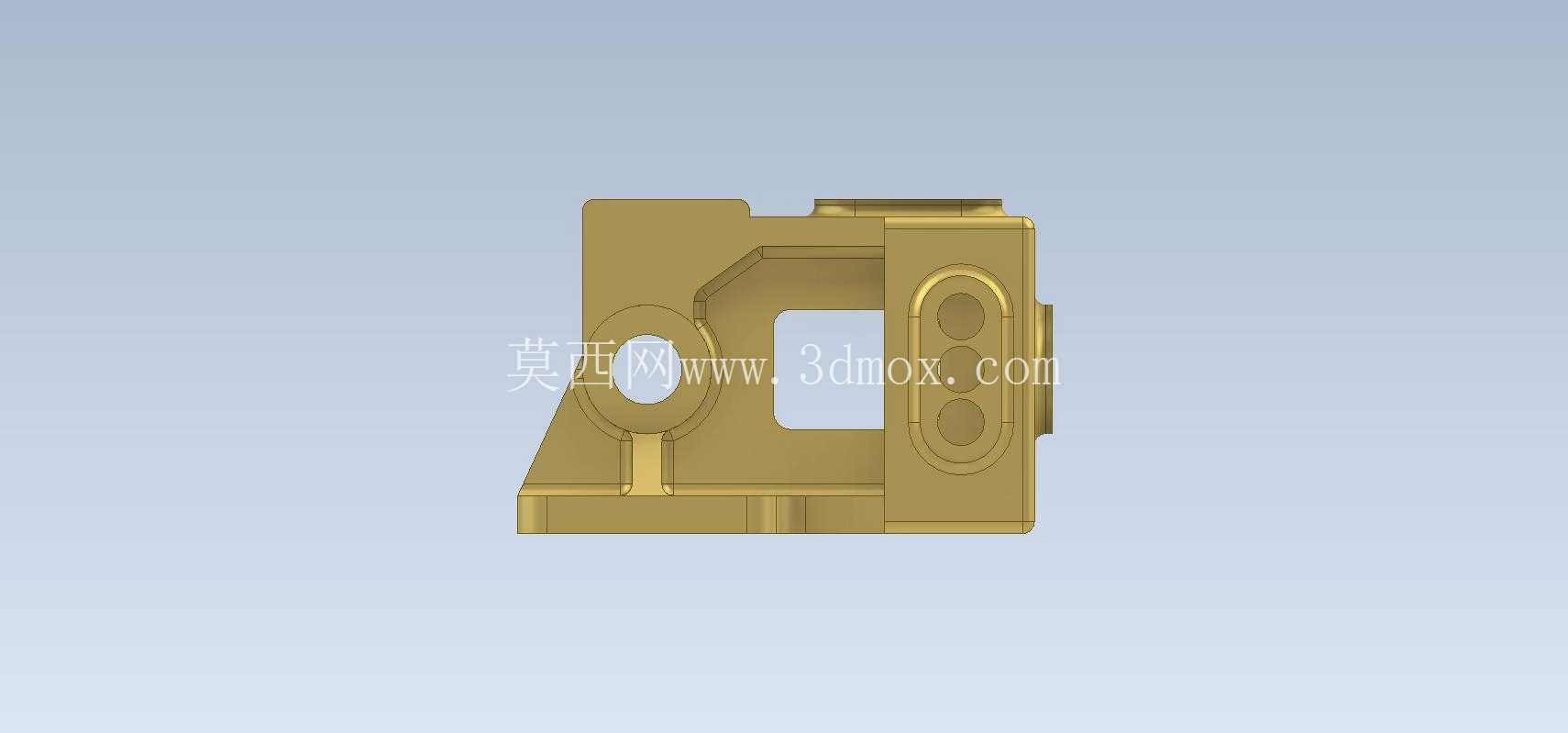

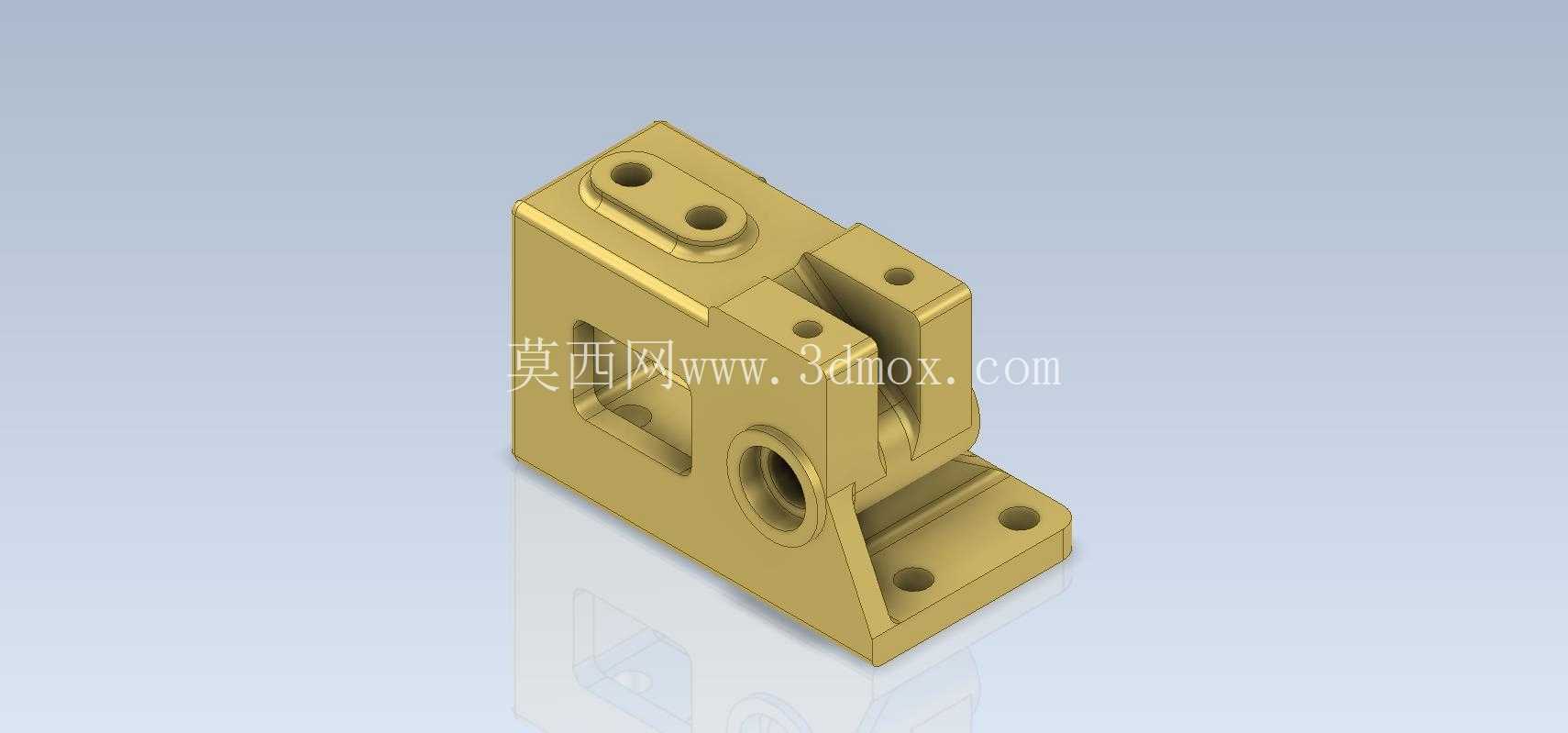

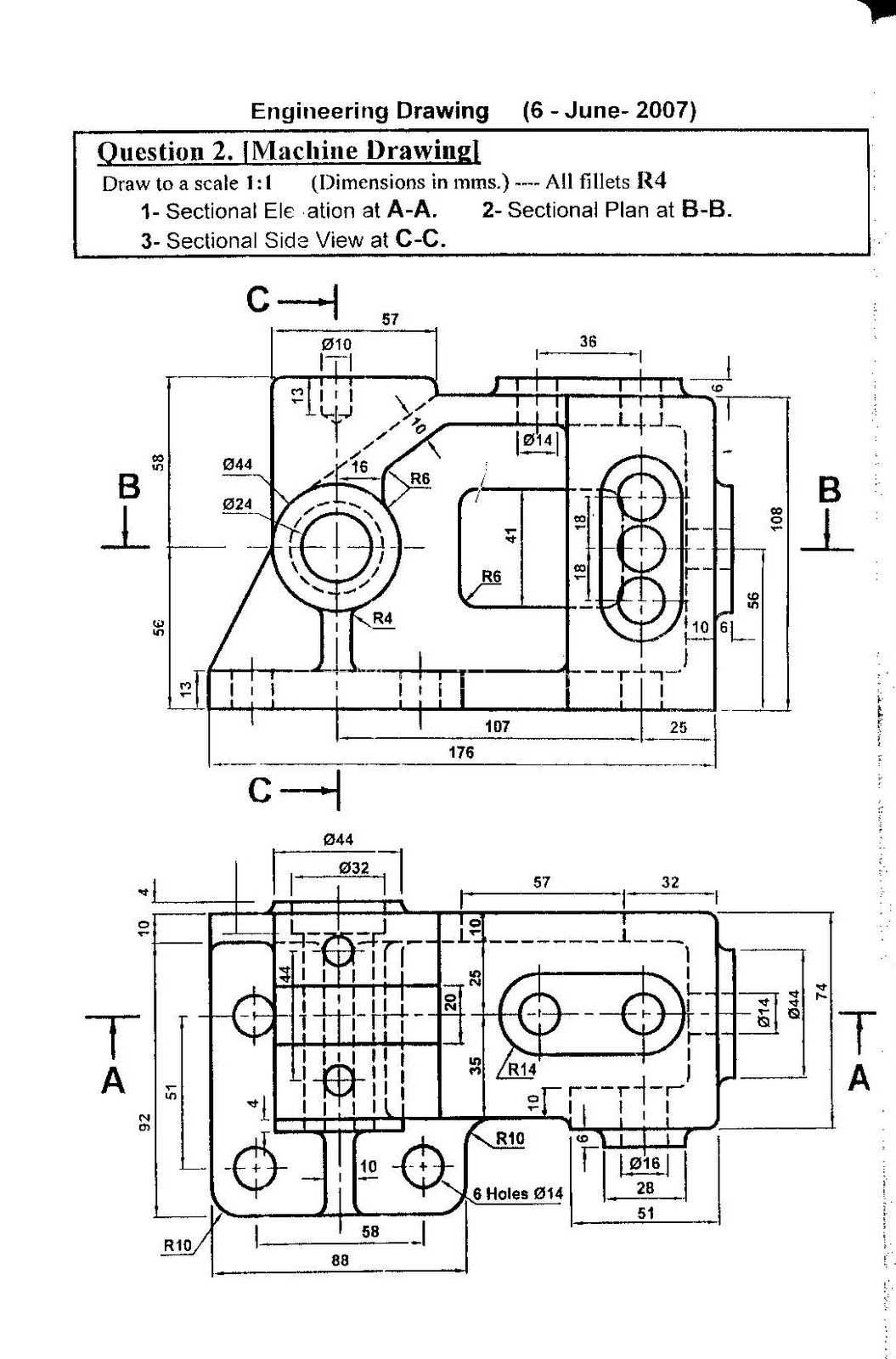

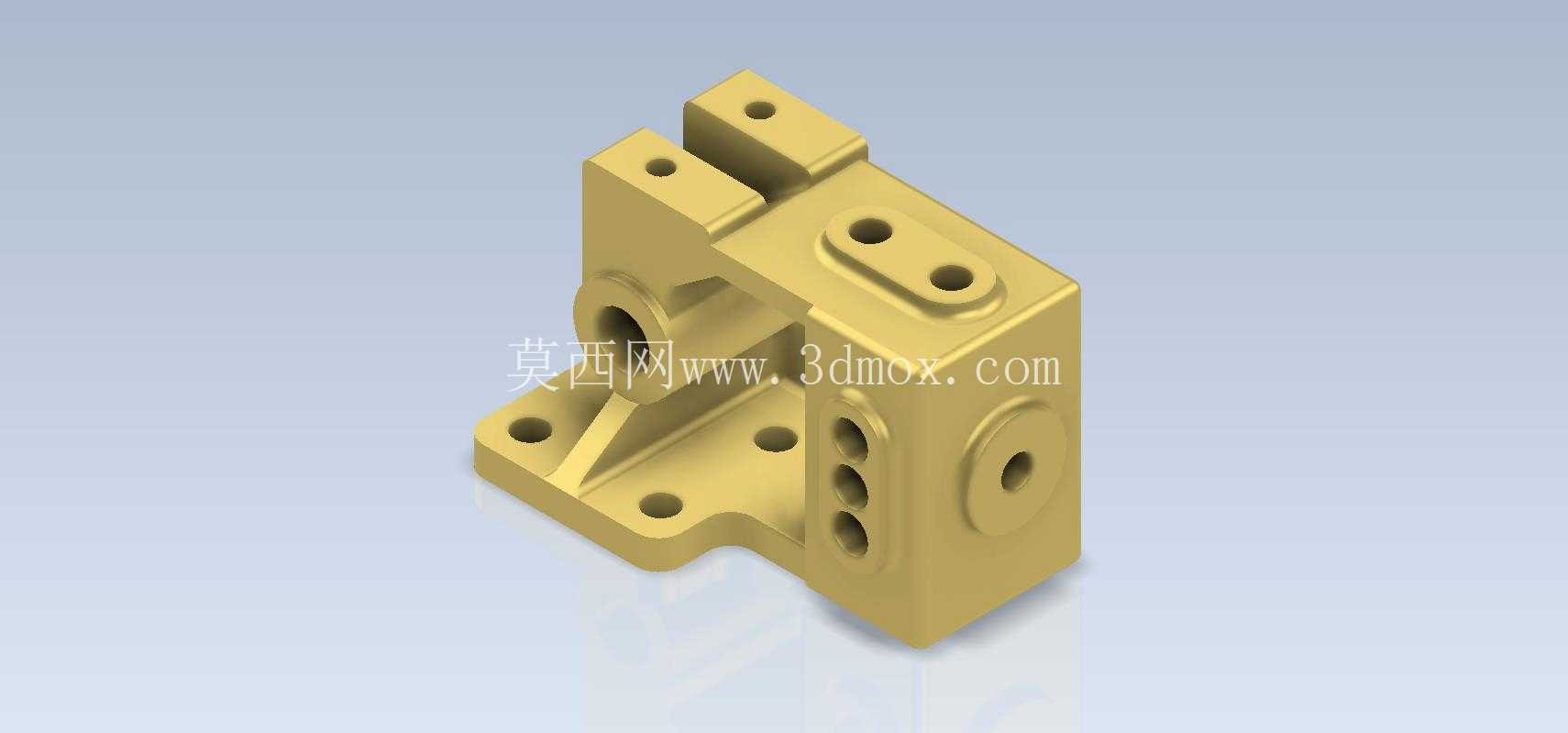

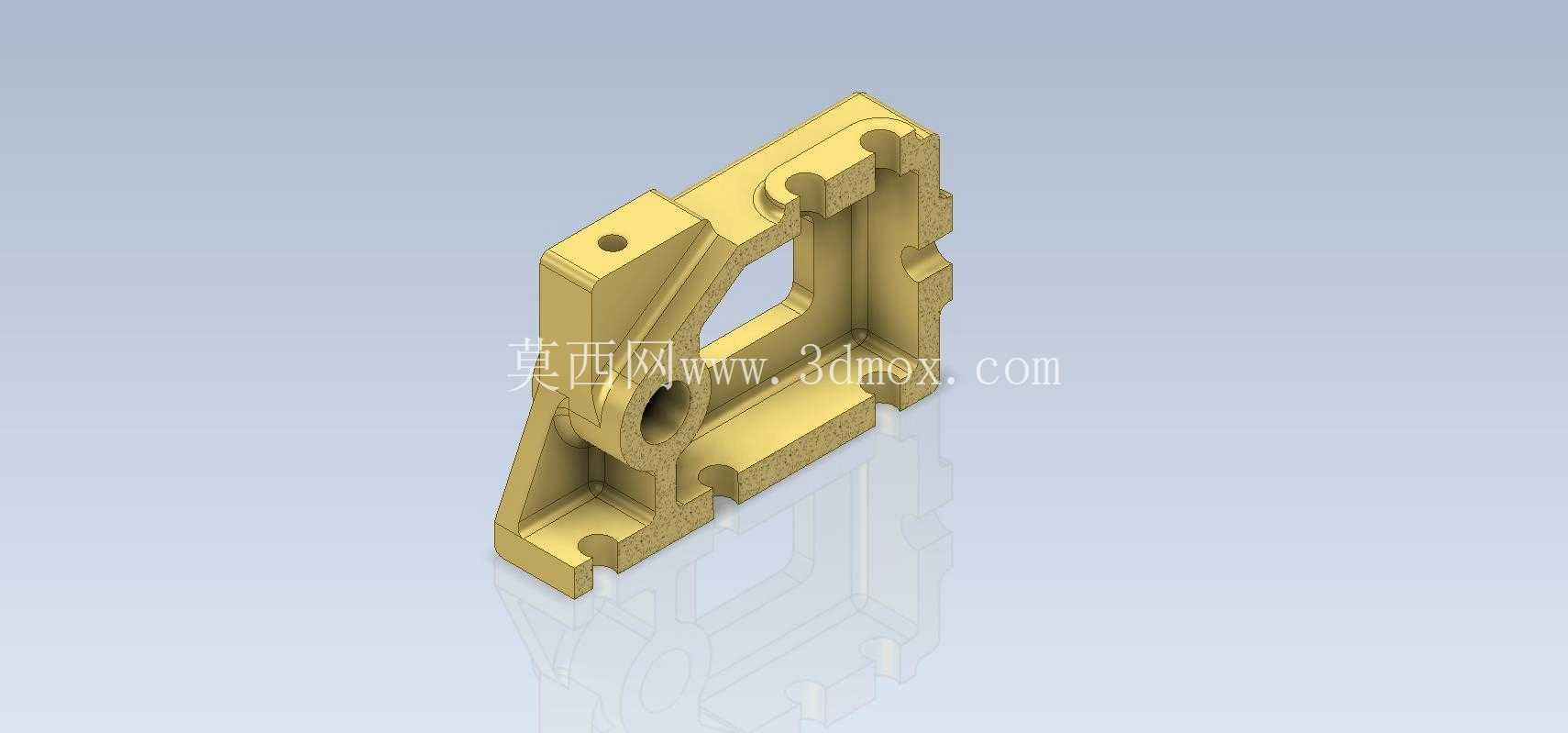

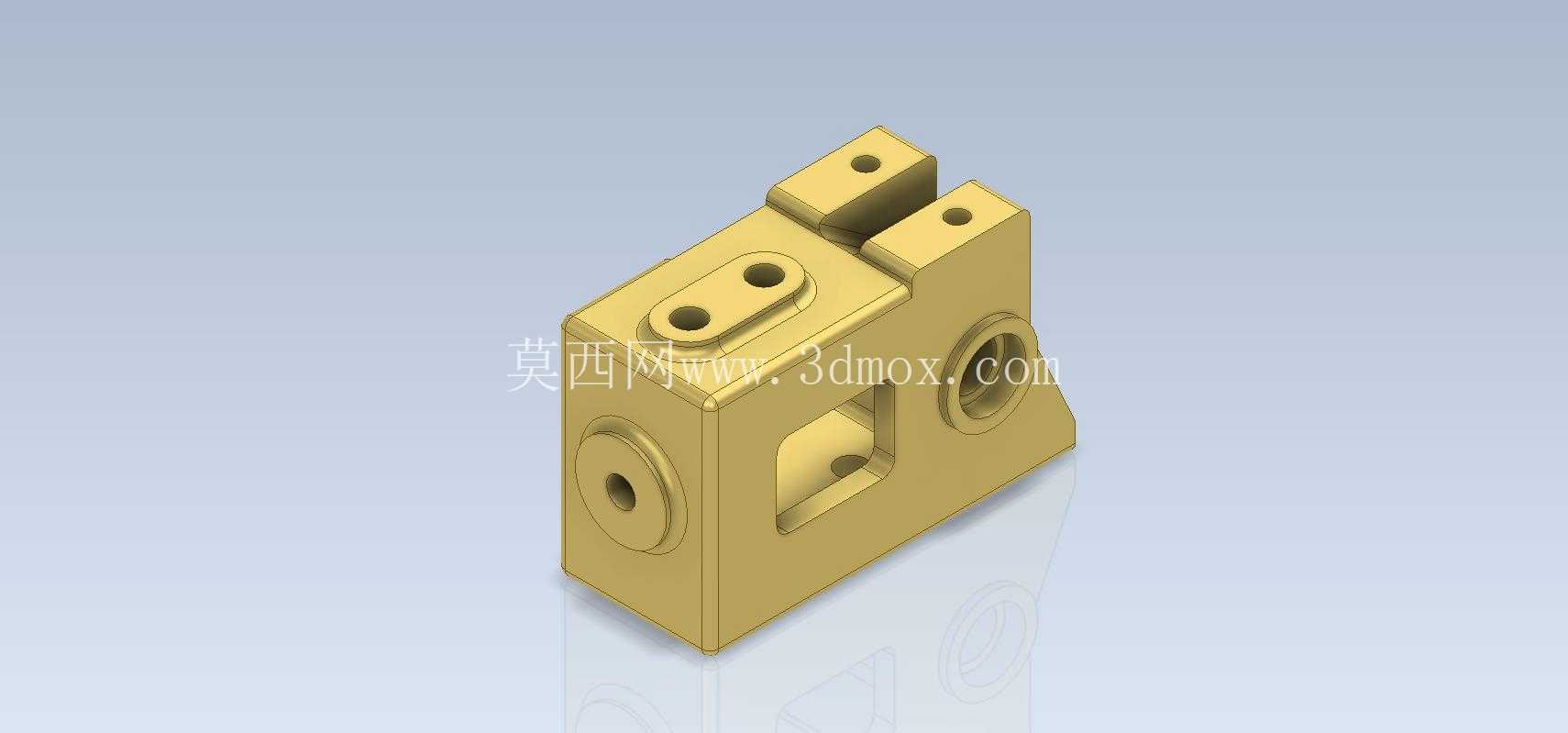

　　这款集成式安装基座在小型自动化执行单元、桌面级工装夹具组、精密检测仪器的载台搭建场景中应用十分广泛，日常做非标设备改型时，经常会遇到需要在有限安装空间内同时集成气路转接、油路分配、传感器固定、执行件连接的需求，这类一体化基座就能替代原本需要拼接的多块安装板、转接块，大幅减少装配累计误差，也能压缩整体机构的占用空间。从结构功能来看，基座底部设置了带沉头孔的安装法兰面，沉头深度按照内六角圆柱头螺钉的头部尺寸设计，安装后螺钉头部不会突出基座底面，保证基座和安装台面可以完全贴合，不会出现翘边、虚接的问题，底部的加强筋从基座主体一直延伸到安装法兰边缘，筋板厚度按照基座主体壁厚的0.8倍设置，既不会因为筋板过厚导致注塑或铣削加工时出现应力变形，也能保证基座承受侧向载荷时不会出现根部断裂的问题。基座上部的双凸耳安装位是用来固定直线导向轴或者小型摆动气缸的，两个凸耳的同轴度公差控制在0.02mm以内，凸耳上的安装孔做了铰孔处理，装配时不需要额外配做销孔，直接穿入定位销就能保证安装件的回转精度。基座侧面的四个等距排列的通孔是气路或者油路的转接通道，每个孔的端口都做了1x45度的倒角，方便管接头拧入时不会刮伤密封圈，孔与孔之间的壁厚经过校核，在1MPa的工作压力下不会出现互通渗漏的问题，相邻孔位的中心距和标准快插接头的安装尺寸完全匹配，不会出现接头安装干涉的情况。

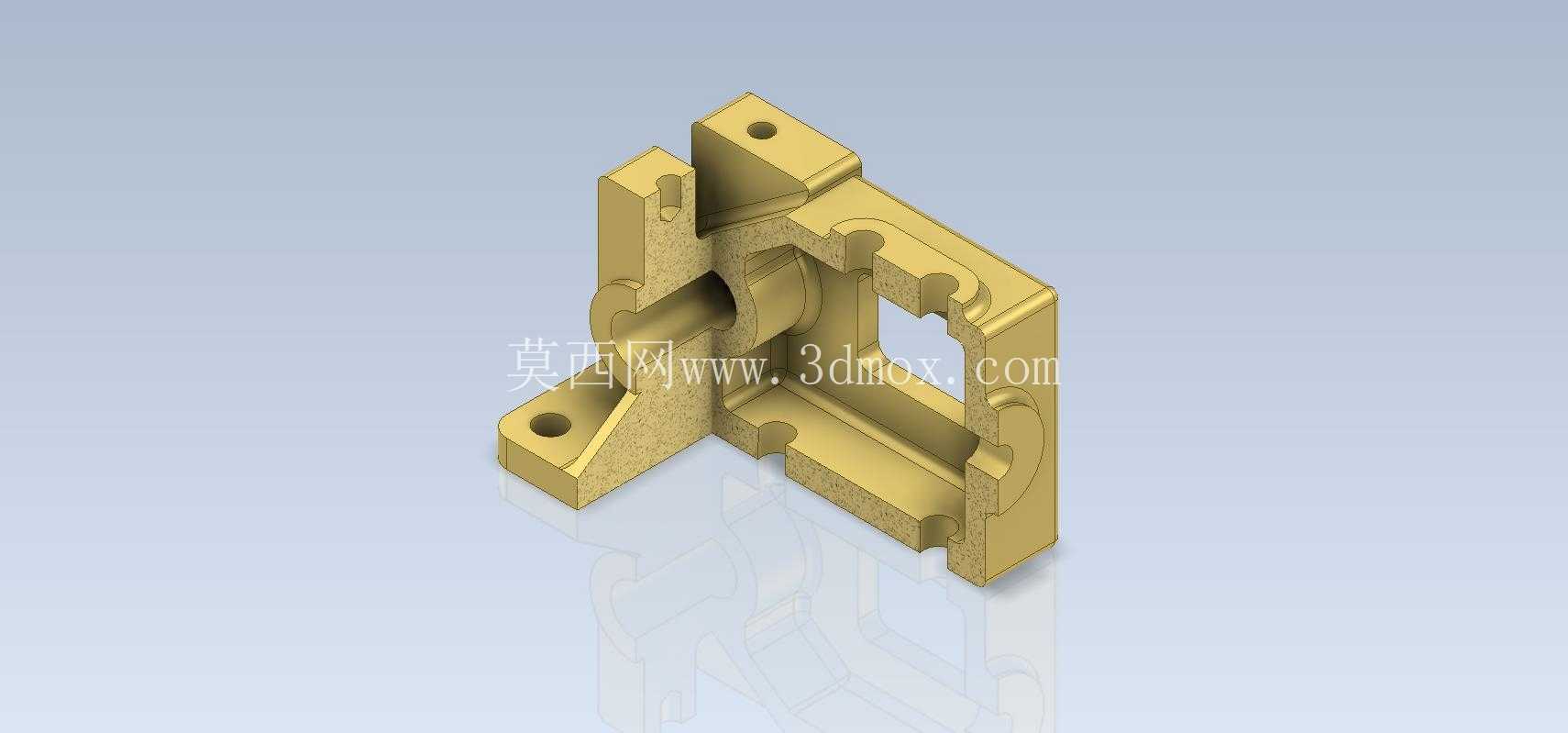

　　基座正面的大直径通孔是动力输入轴的穿设位，孔内预留了轴承安装的台阶位，台阶的高度按照标准深沟球轴承的外圈厚度设计，装配时轴承可以完全贴合台阶面，不需要额外加装轴用挡圈就能实现轴向定位，孔的侧壁还开了紧定螺钉孔，用来固定轴承外圈，避免设备运行时轴承出现外圈跟转的问题。设计这类基座的时候，首先要明确所有外接元件的安装尺寸边界，先把各个接口的位置在草绘阶段排布好，优先保证操作频率高的接头、接口放在便于人手操作的侧面，需要高精度配合的安装孔位尽量放在同一加工工序里完成，减少二次装夹带来的形位公差误差。

　　整体外形采用了圆角过渡处理，所有棱边的R角不小于2mm，既可以避免加工后锐边划伤操作人员，也能减少热处理或者应力释放时的应力集中点，提升基座的整体结构强度。安装边界方面，基座底部的安装孔位按照标准工业铝型材的槽距设置，可以直接固定在欧标2020或者3030铝型材搭建的机架上，不需要额外做转接板，整体高度控制在常规小型执行件的安装高度范围内，不会和周边的送料机构、检测探头出现运动干涉，基座侧面的接口伸出长度也做了限制，接好标准气管之后，管路不会突出到基座的运动包络线之外，避免设备运行时管路被剐蹭脱落。

　　做三维建模的时候，这类零件要先做主体的拉伸特征，再依次切除各个安装孔、转接孔，最后添加倒角、圆角和加强筋特征，建模过程中要随时检查各个特征的壁厚是否均匀，避免出现局部壁厚过薄导致强度不足，或者局部壁厚过厚导致加工时材料浪费、成型时出现缩孔的问题，对于有配合要求的孔位，要在建模时就标注好公差带，后续导出工程图的时候可以直接调用，不需要重复标注。这类基座在实际使用中，还可以根据具体的工况需求，在预留的平面上追加传感器安装槽、走线卡槽等结构，不需要对主体结构做大幅修改，具备不错的拓展性，适合作为标准化的安装基座应用在多类小型工业设备的结构搭建中。
