多孔位镂空式机械连接支撑构件

这类带多安装孔位的镂空支撑连接构件，常见于小型传动机构、轻工自动化设备的连杆传动单元，也可作为教学实训阶段的典型建模练习载体，用来训练工程师对复杂曲面过渡、筋位排布、安装孔同轴度控制的设计能力。从实际应用场景来看，这类构件多承担两端铰接、中间承载的传动连接作用，两端的同轴通孔用于穿装铰接销轴，和相邻的传动摇臂、固定支座形成转动副，中部的凸起带孔结构可作为附属零部件的安装位，用来固定限位块、传感器支架或者拉线固定座，实现单一部件的多功能集成。

设计这类构件时，首先要敲定两端铰接孔的中心距，这个尺寸直接决定传动机构的行程与力臂比例，一旦中心距出现偏差，整套连杆机构的运动轨迹就会偏离设计值，出现卡滞、行程不足或者传动效率下降的问题。两端的铰接孔需要严格控制同轴度公差，孔壁的表面粗糙度也要满足销轴转动的耐磨要求，通常设计时会在孔位预留衬套安装余量，方便后期压装铜衬套或者自润滑衬套，降低铰接位置的磨损速率，延长构件的整体使用寿命。

构件主体采用镂空式的筋条排布结构，并非单纯为了造型美观，核心是在保证整体结构刚度、抗扭强度的前提下，尽可能降低构件自身重量，减少传动过程中的惯性负载，尤其在高频往复运动的连杆机构中，构件自重的降低能有效减小驱动端的动力损耗，同时降低运动过程中的振动冲击。筋条的走向完全顺着构件受力的传力路径布置，从两端的铰接孔位置向中部安装位平滑过渡，避免出现直角转折带来的应力集中问题，所有筋条与主体、孔位的衔接位置都做了圆角过渡处理，哪怕是建模练习阶段，也需要还原这类工程细节，因为实际加工过程中，直角位置不仅容易在淬火、受力时出现应力开裂，也会增加铣削加工的刀具损耗。

中部的凸起安装柱采用锥形过渡和主体连接，柱顶的安装孔和柱体保持同轴，这个位置通常用来承受垂直于构件主体平面的负载，所以锥形过渡段的厚度需要经过受力校核，避免侧向受力时出现柱根断裂的问题。构件整体的厚度方向尺寸需要匹配安装空间的边界要求，安装时要确保两端铰接孔的轴线和相邻配合件的孔位轴线完全重合，不能出现偏斜，否则销轴穿装后会产生额外的弯曲应力，加速销轴和孔位的磨损。

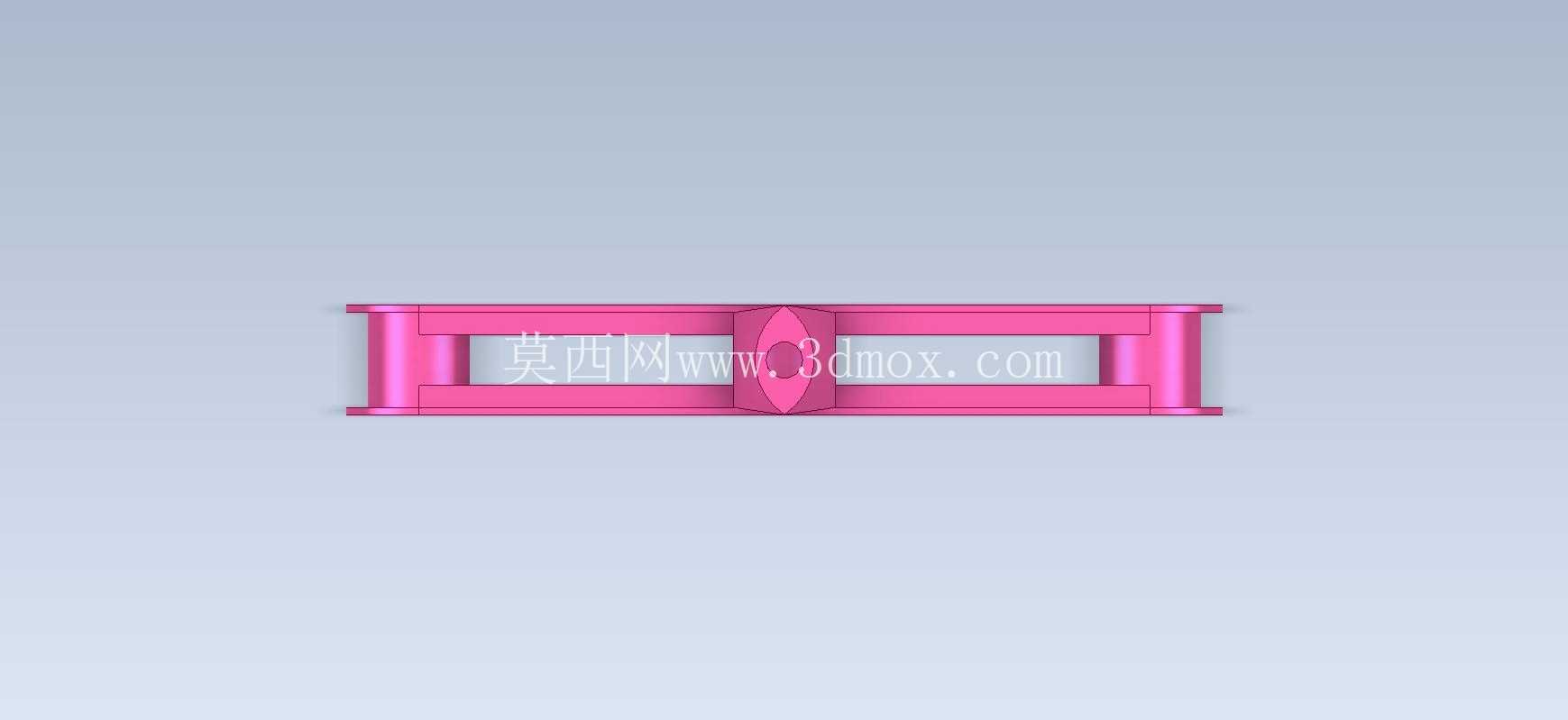

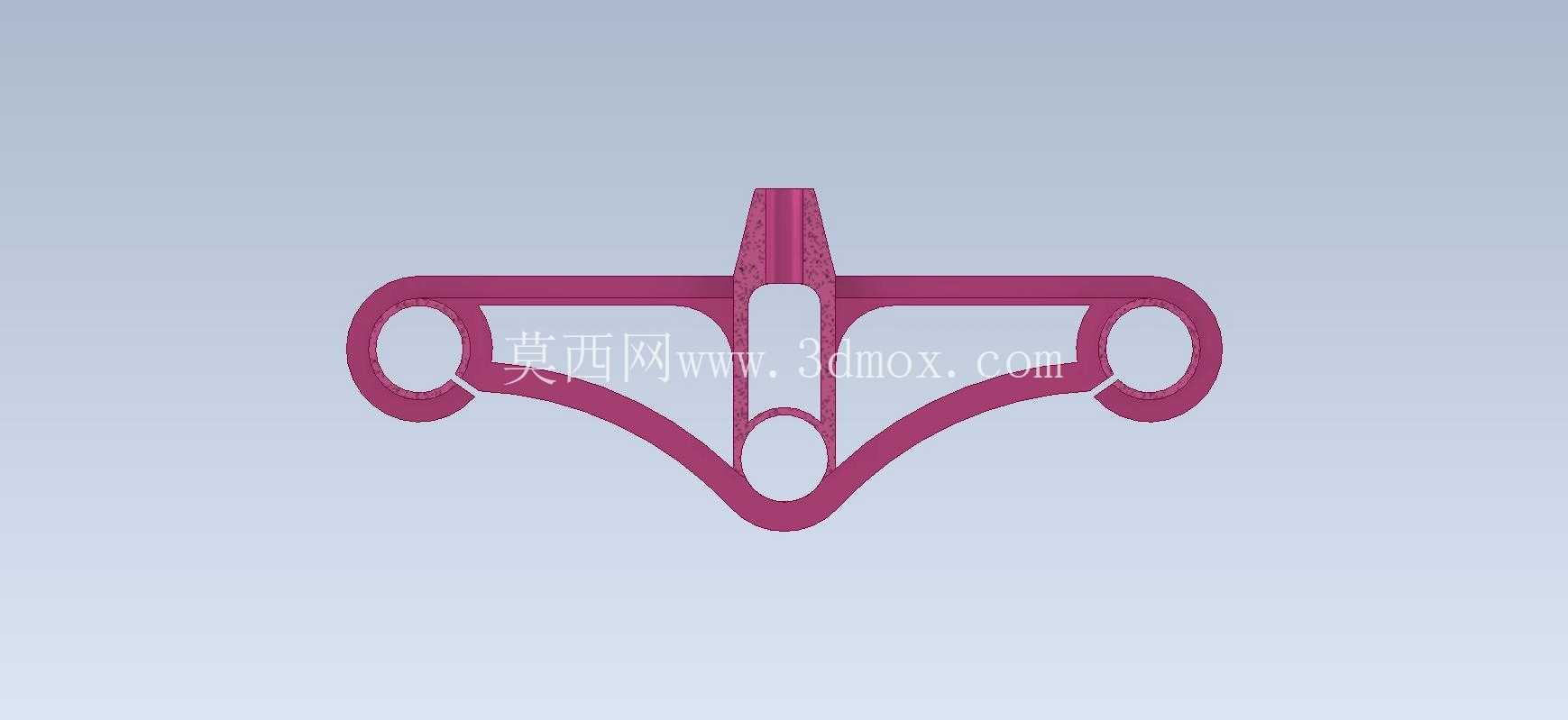

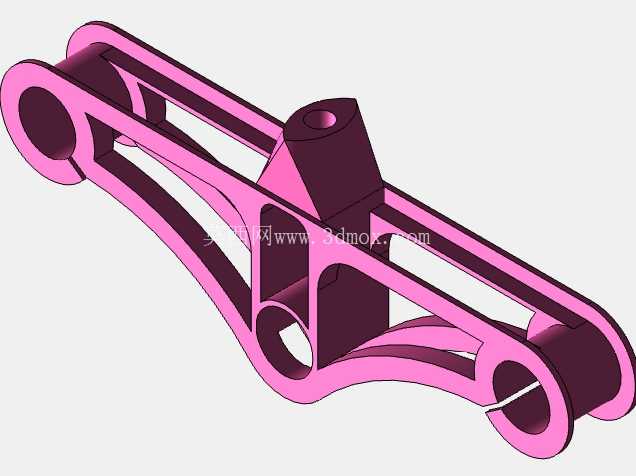

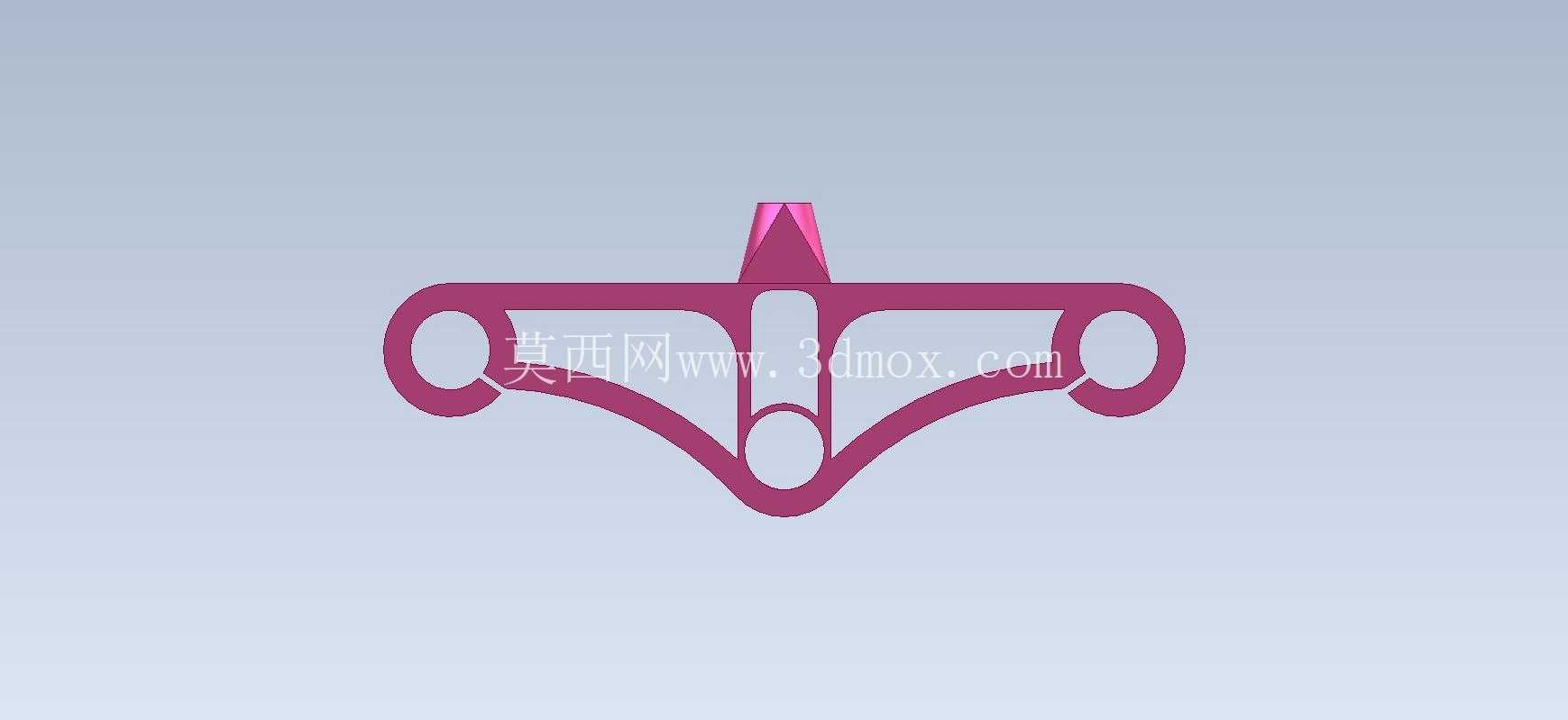

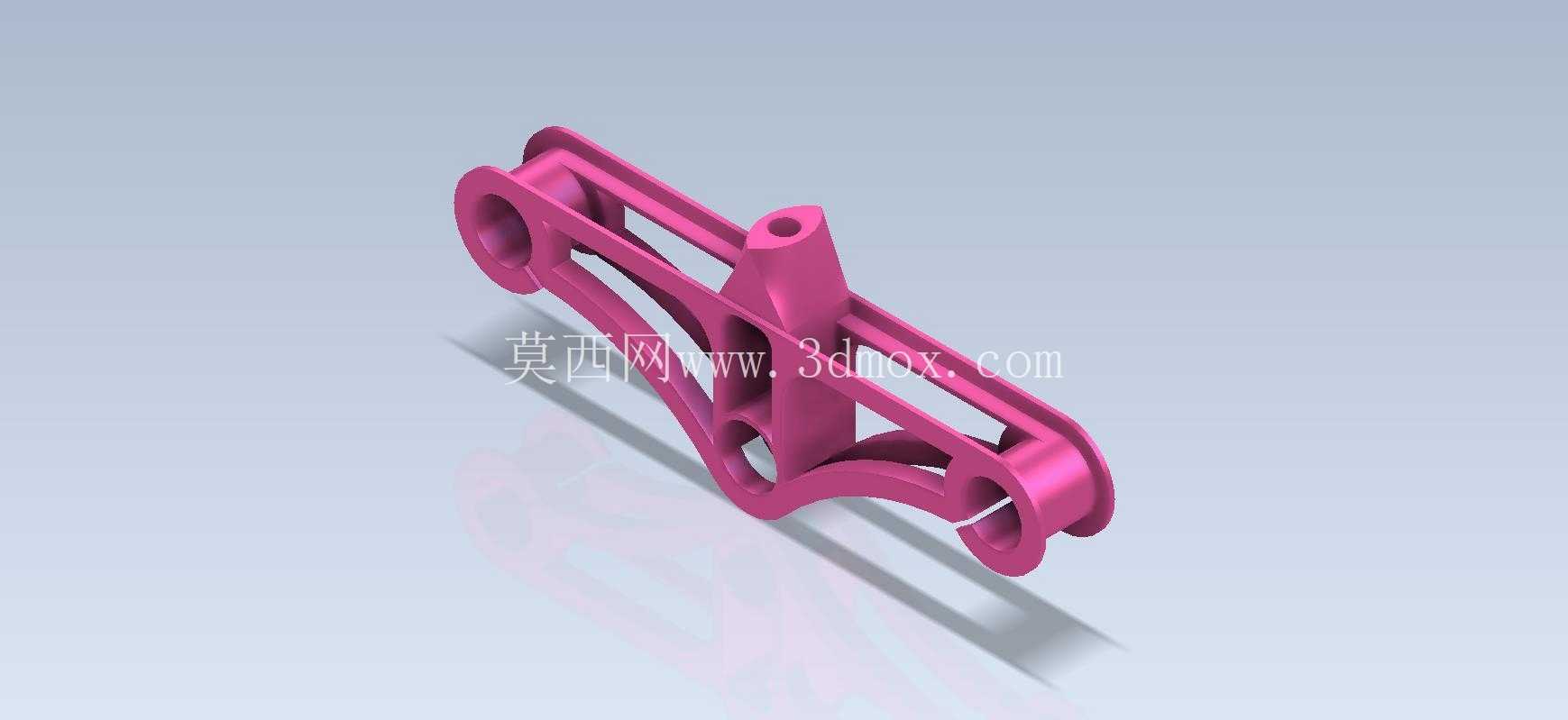

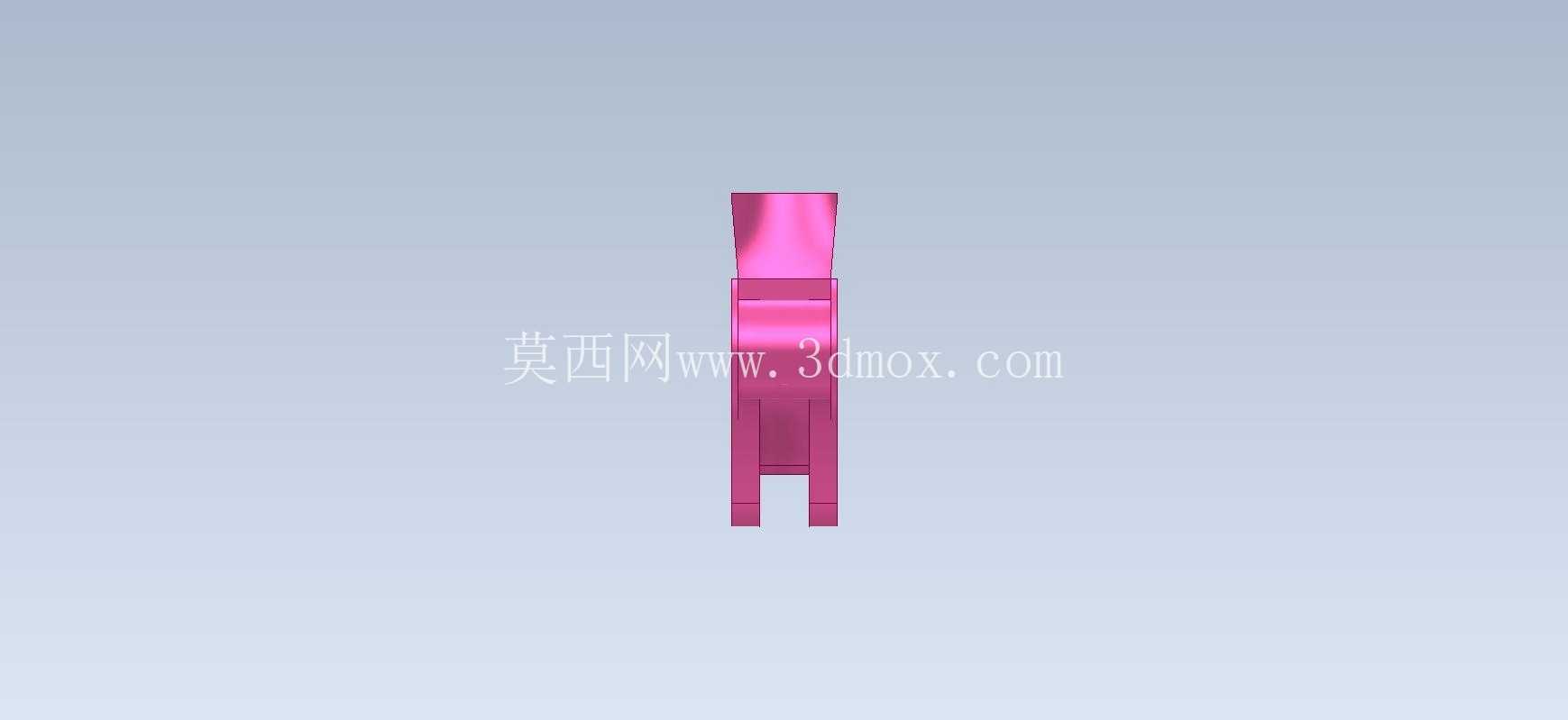

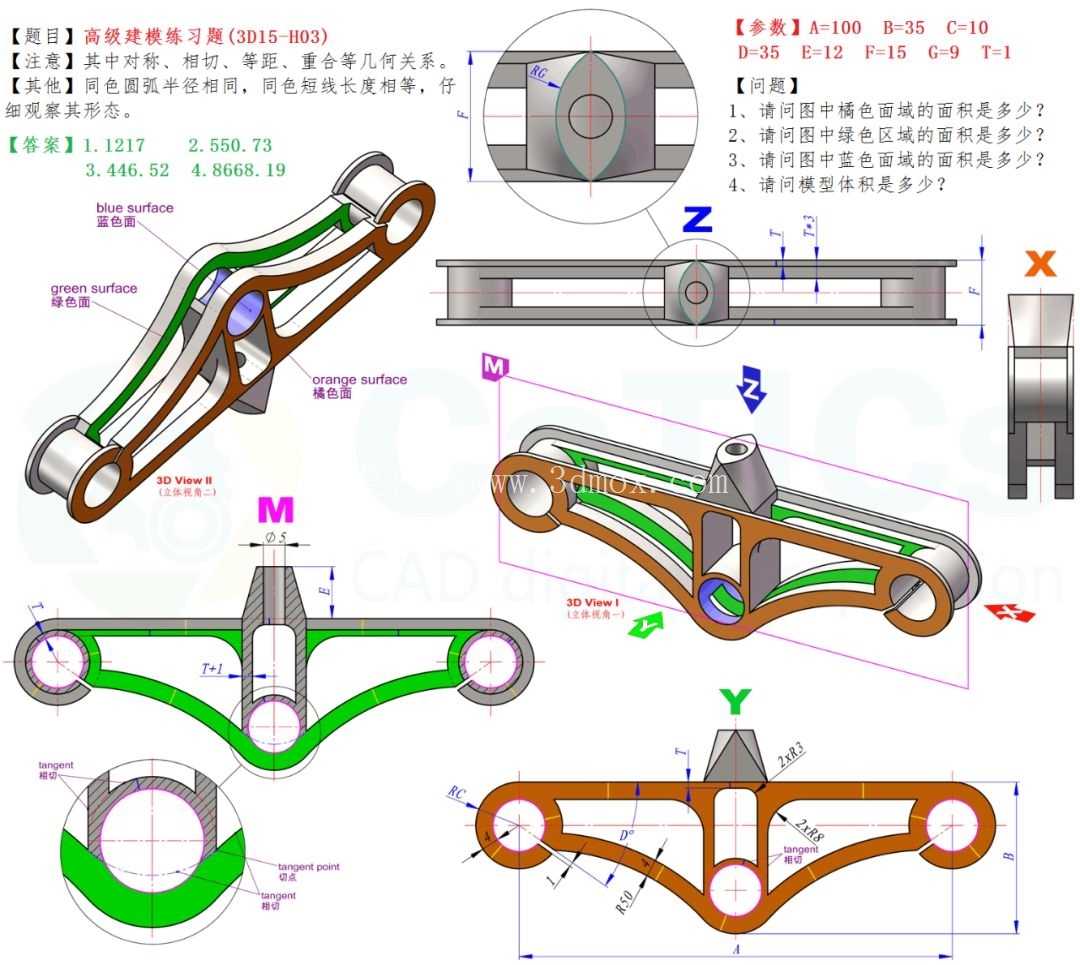

从建模逻辑来看，这类构件适合先绘制整体的轮廓草图，确定两端孔位、中部安装柱的位置关系，再通过拉伸做出主体基础形态，之后通过切除命令做出镂空区域，最后对所有锐边进行倒圆角处理，过程中需要随时检查各个孔位的尺寸精度、筋条的厚度均匀性，避免出现壁厚突变的情况。实际生产中这类构件多采用铝合金压铸或者工程塑料注塑成型，部分重载场景下也会采用45号钢铣削加工后做调质处理，不同的加工工艺对应的建模细节也有差异，比如注塑件需要额外添加拔模斜度，压铸件需要考虑分型面的位置，避免出现倒扣结构增加模具成本。

在设备装配环节，这类构件的安装需要先确认两端铰接位的间隙，预留合适的转动旷量，不能过紧也不能过松，过紧会导致转动阻力增大，传动卡顿，过松则会出现运动间隙，导致机构定位精度下降。中部的附属件安装时，锁紧力不能超过安装柱的承受极限，避免柱体出现开裂变形。日常维护过程中，需要定期检查铰接孔位的磨损情况，当衬套磨损量超过设计阈值时及时更换，避免磨损扩大后损伤构件主体的孔位，导致整个构件报废。
