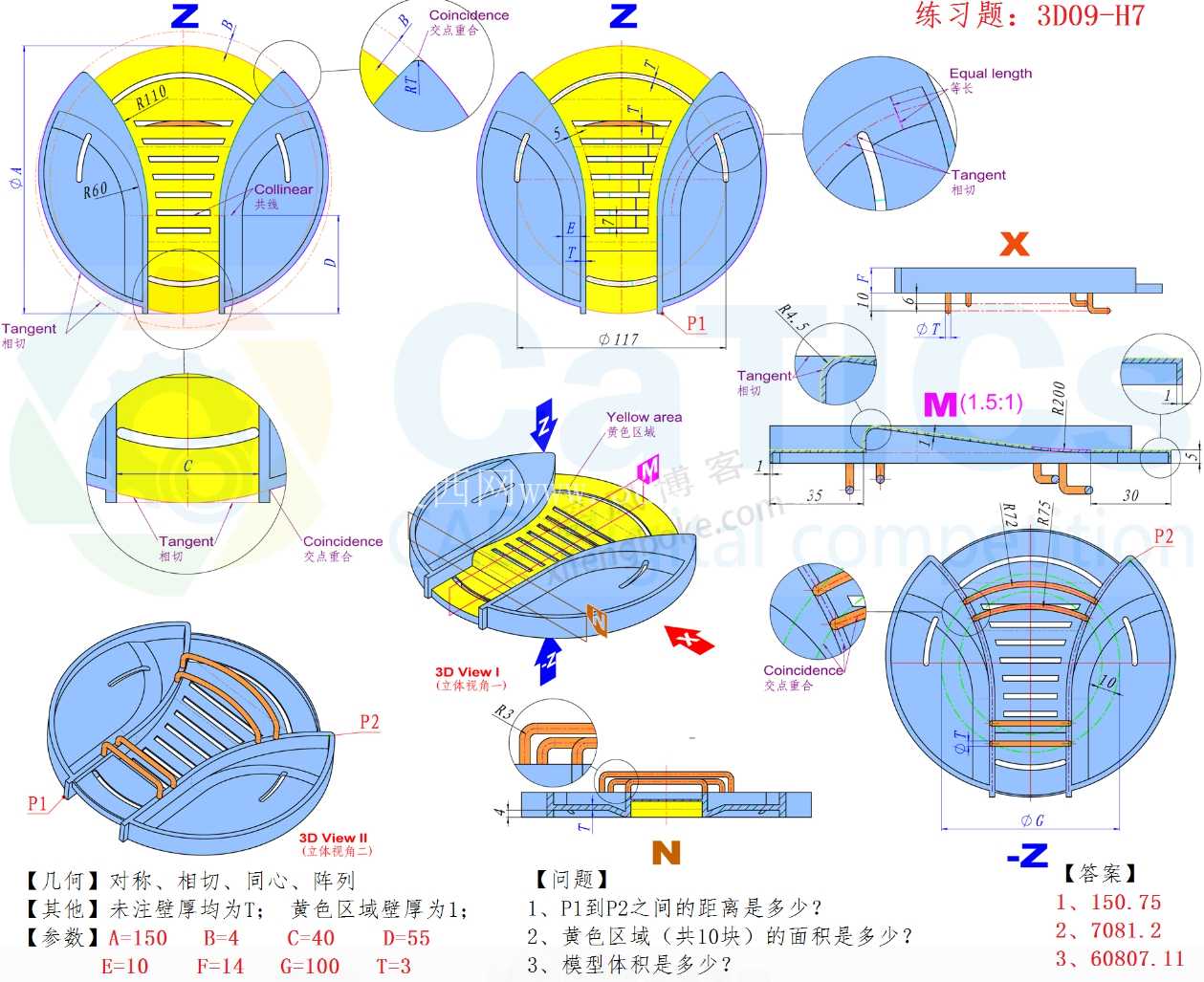

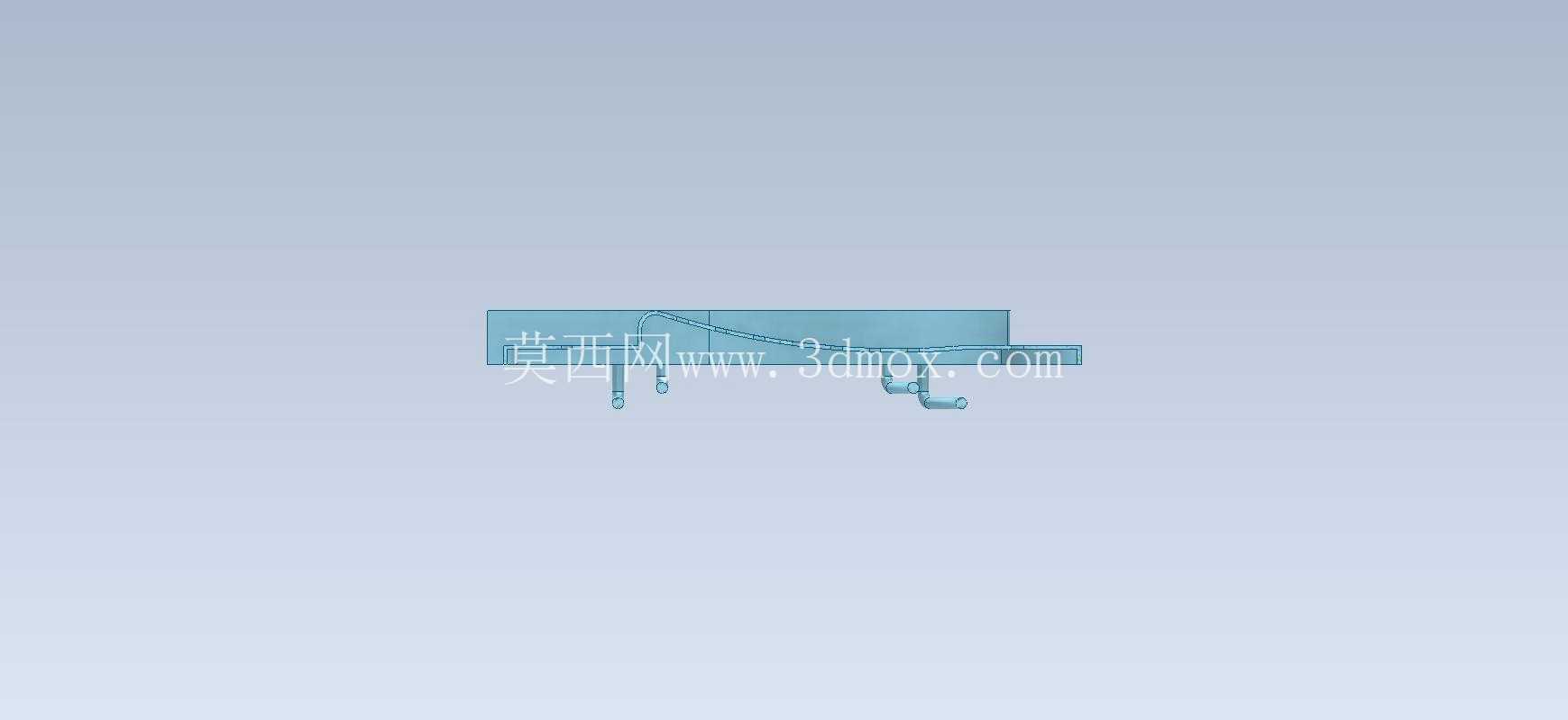

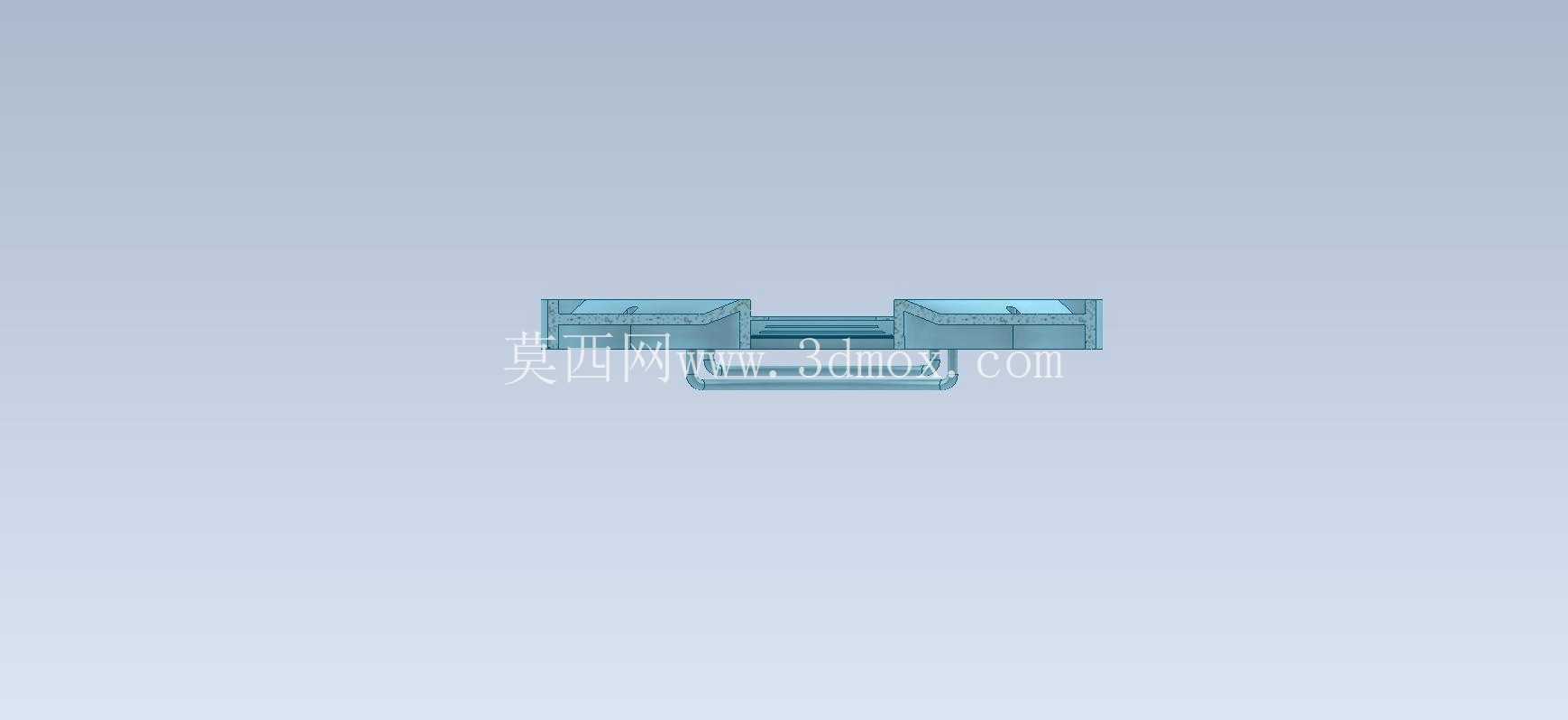

对称式带格栅圆形结构CAD练习构件

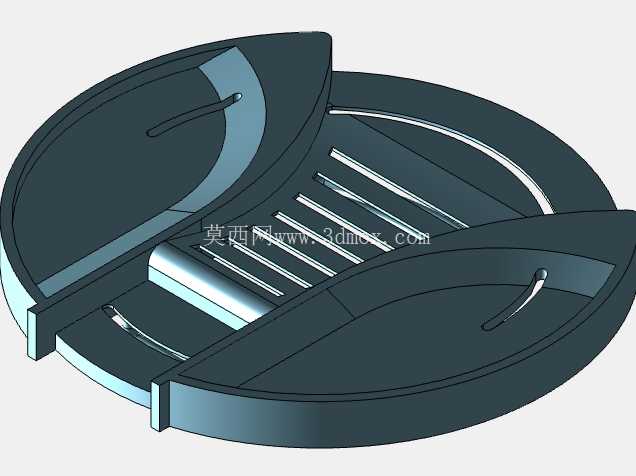

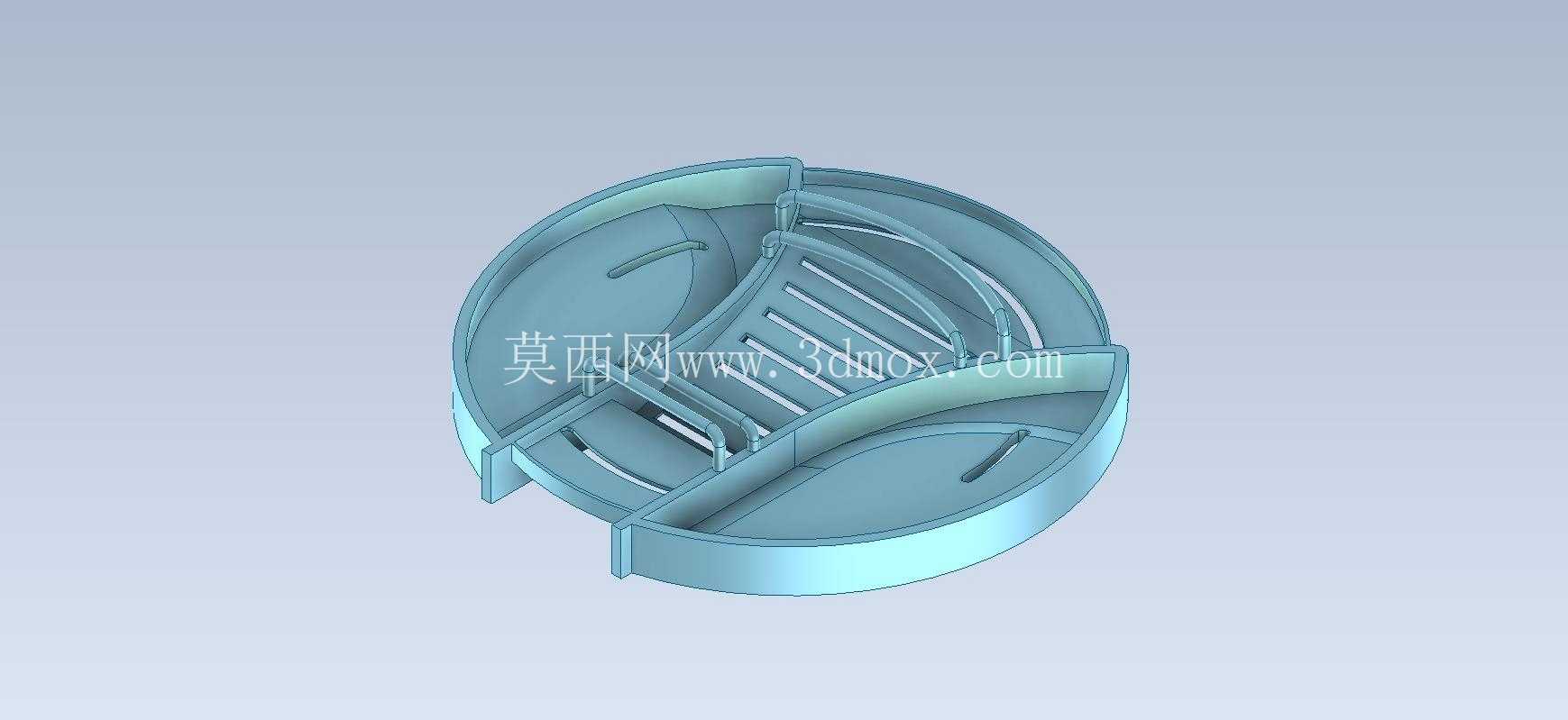

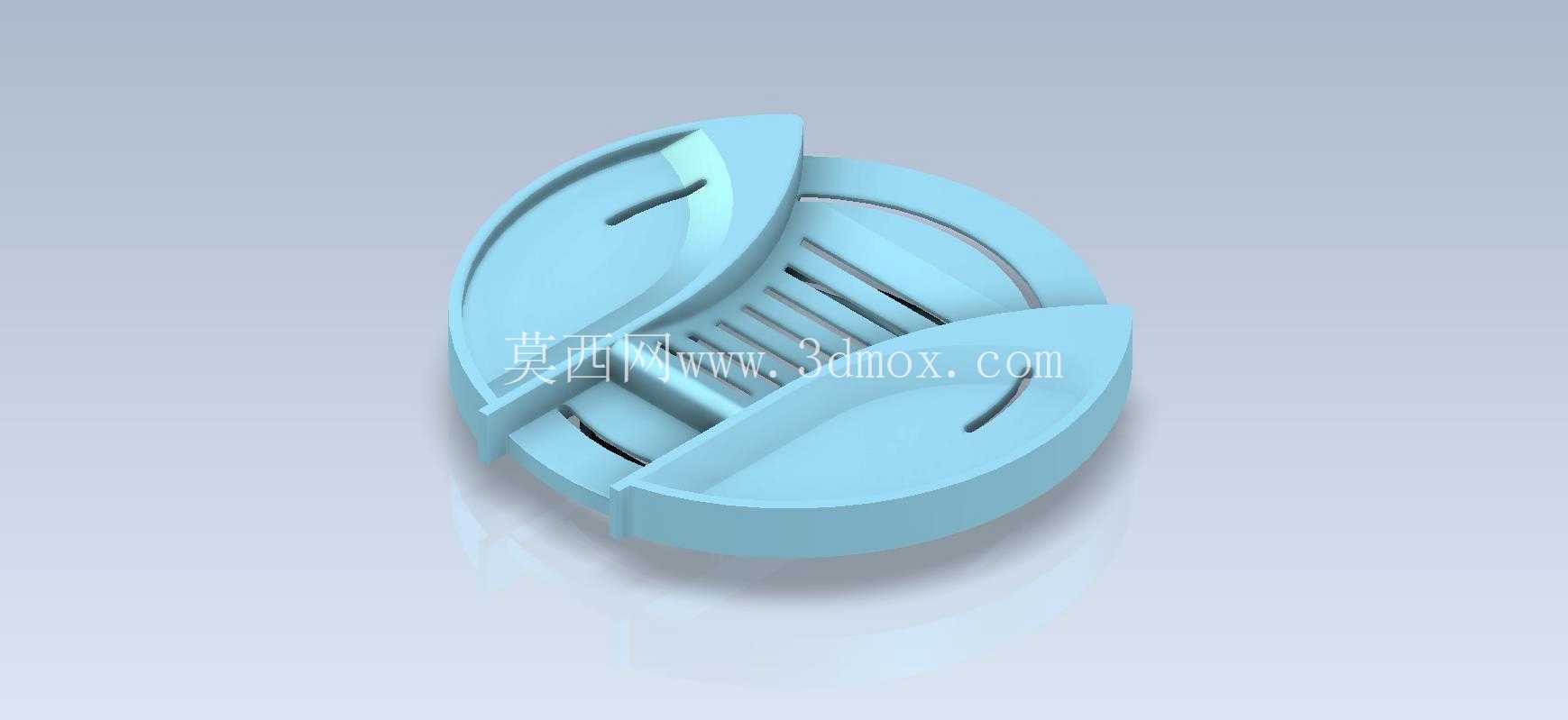

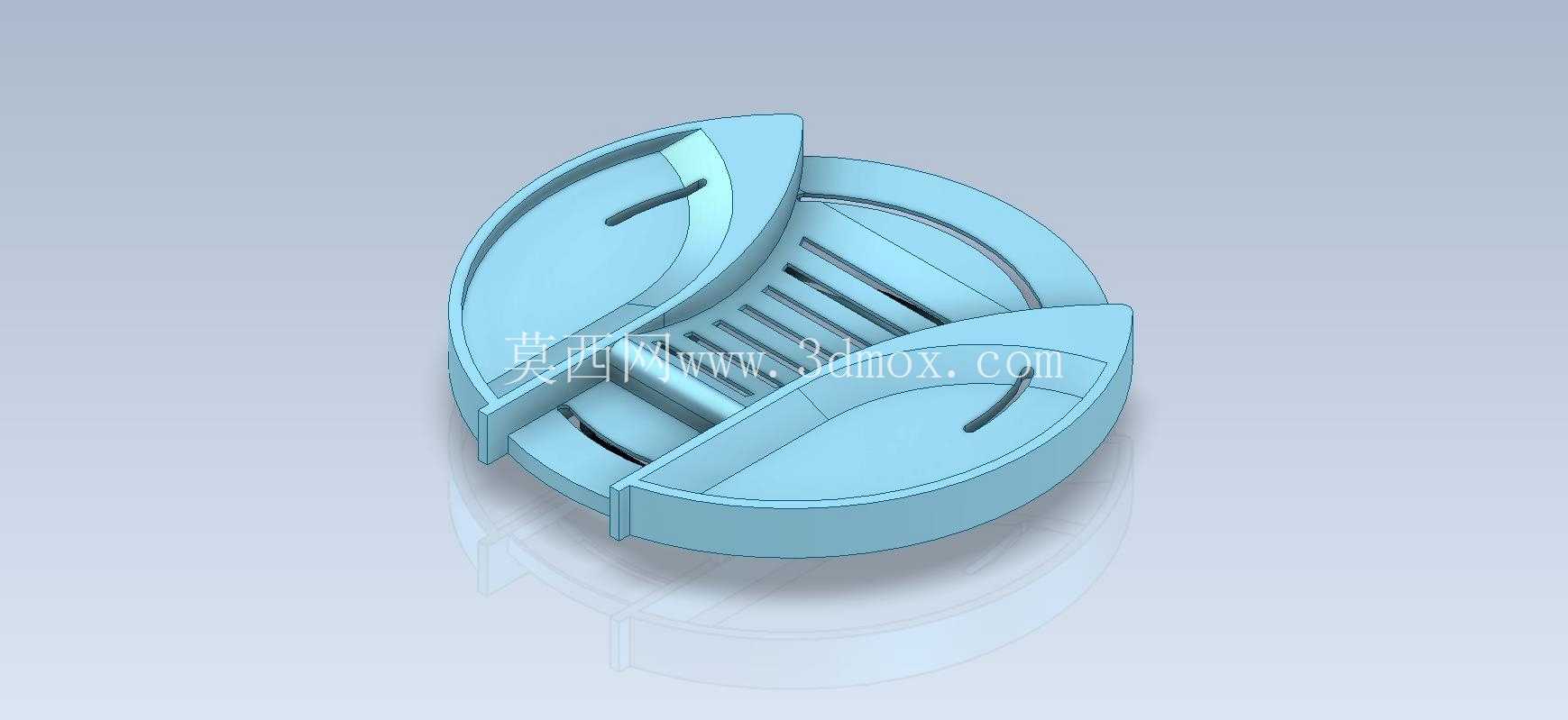

　　这类对称式带格栅的圆形构件，常出现在小型流体通断组件、通风导流模块或是桌面级小型设备的端盖结构中，日常做建模练习时很容易忽略它实际的工程适配逻辑，不少新手建模时只追求外形相似，却没考虑到实际装配时的边界约束。从结构本身来看，整体采用圆形基底做承载，两侧对称布置的弧形凸起结构并非单纯的造型装饰，凸起上预留的窄槽是用来配合卡扣实现快速装拆的，这类卡扣配合结构在小型消费电子、便携通讯设备的外壳连接中十分常见，不需要额外螺丝就能实现壳体的扣合固定，装配效率比螺纹连接高40%左右，也不会在外观面留下螺丝孔影响整洁度。

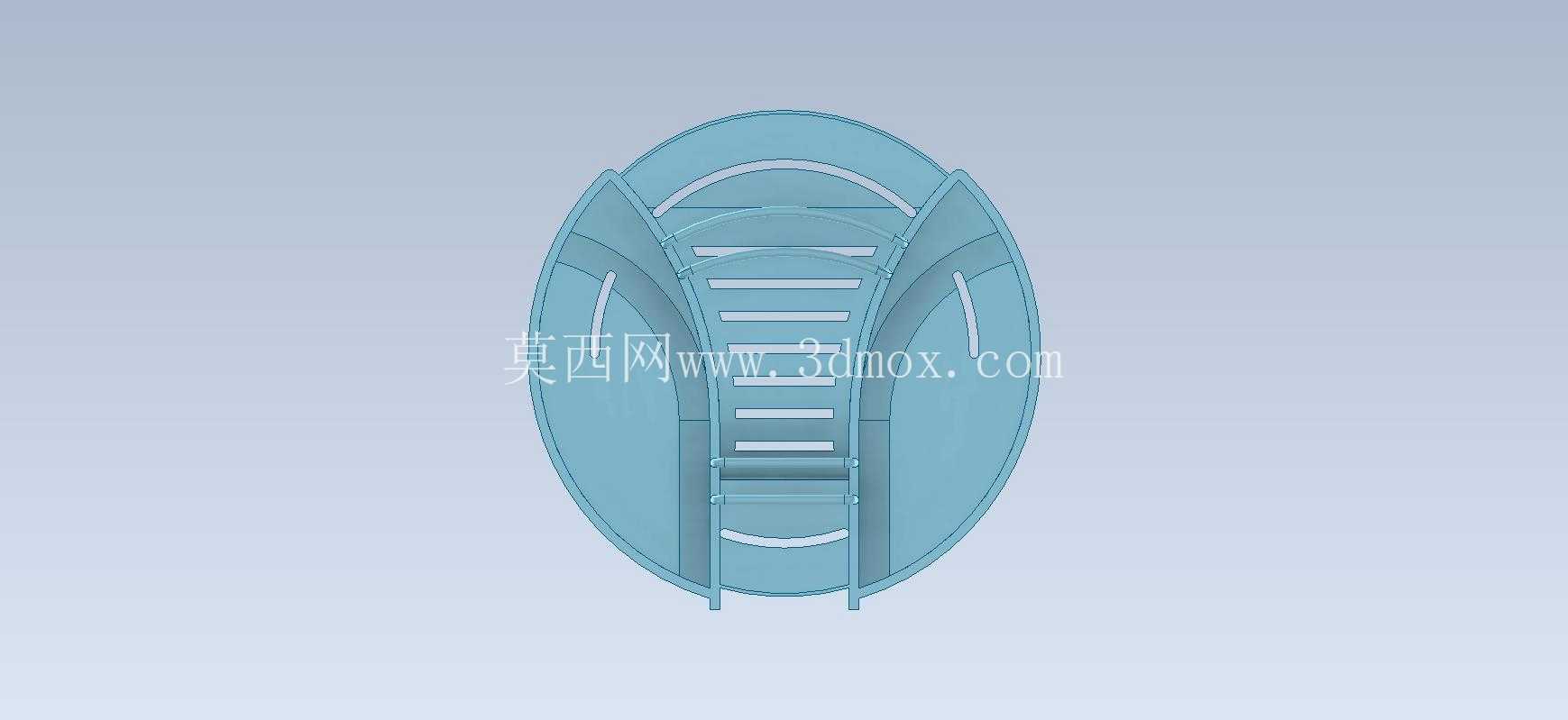

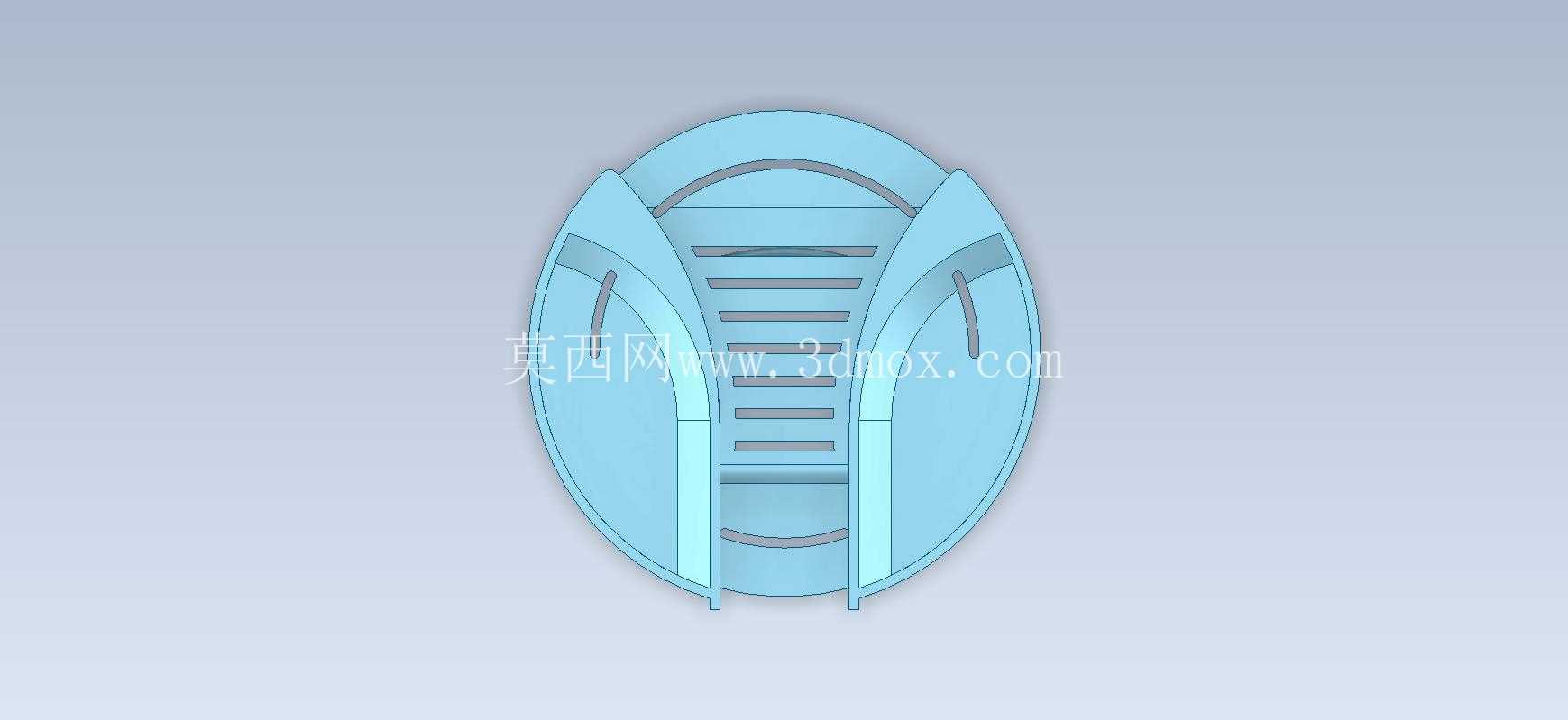

　　中间区域的平行格栅结构，核心作用是实现流体或气流的通流，同时阻隔大尺寸异物进入设备内部，格栅的间距设置需要兼顾通流效率和防护等级，间距过小会增大风阻影响散热或通流效果，间距过大则无法起到有效防护，建模时需要先确定通流率要求，再反推格栅的数量、厚度与间隙值。设计这类结构时，首先要确定整体的安装基准，圆形基底的外圆尺寸是首要的安装边界，需要和配合的内孔做公差匹配，通常采用间隙配合，单边间隙控制在0.1-0.2mm之间，保证装配时能顺利推入同时不会出现过大的晃动。两侧的弧形凸起的外轮廓不能超出圆形基底的最大外圆，否则会导致装配时出现干涉，无法顺利装入对应的安装位。

　　格栅部分的厚度需要考虑成型工艺，如果是注塑成型的塑料件，格栅厚度要和基底壁厚保持一致，避免出现缩痕、填充不足的成型缺陷，如果是机加工的金属件，则要考虑刀具的加工可达性，格栅之间的间隙不能小于选用刀具的直径，否则无法完成加工。很多初学者做这类练习时，会直接用拉伸命令把所有特征一次性做出来，忽略了特征之间的圆角过渡，实际生产中所有的棱边都需要做倒圆角处理，一方面是避免锐边划伤装配人员，另一方面是减少应力集中，提升构件的结构强度，尤其是卡扣位置的根部，如果没有圆角过渡，反复拆装几次就会出现断裂失效的问题。

　　另外，这类构件如果用在通讯类便携设备中，还需要考虑格栅区域的电磁屏蔽要求，必要时要在格栅内侧增加屏蔽网，建模时就要预留出屏蔽网的安装空间，不能让格栅和内部电路板直接接触，避免出现短路风险。从安装边界来看，整个构件的轴向厚度也有严格限制，通常这类端盖类零件的厚度不会超过10mm，避免占用过多设备内部空间，影响其他元器件的布局。建模过程中采用对称约束可以大幅提升建模效率，只需要完成单侧的弧形凸起结构，通过镜像命令就能得到另一侧的特征，同时能保证两侧结构的完全对称，避免出现装配时两侧卡扣松紧度不一致的问题。格栅部分采用阵列命令生成，要注意阵列的方向和间距保持均匀，避免出现通流面积不一致的情况，影响流体或气流的均匀性。在实际工程应用中，这类结构还需要做拔模处理，如果是注塑件，所有沿脱模方向的面都要做1-1.5度的拔模斜度，保证成型后能顺利脱模，不会出现粘模的问题。很多新手做练习时往往忽略拔模斜度的设置，建出来的模型只能做视觉展示，完全无法用于实际生产，这也是CAD基础练习需要重点纠正的思维误区，练习不是为了画得像，而是要在建模过程中考虑到实际生产、装配、使用全流程的约束条件，让建出来的模型具备工程实用性。
