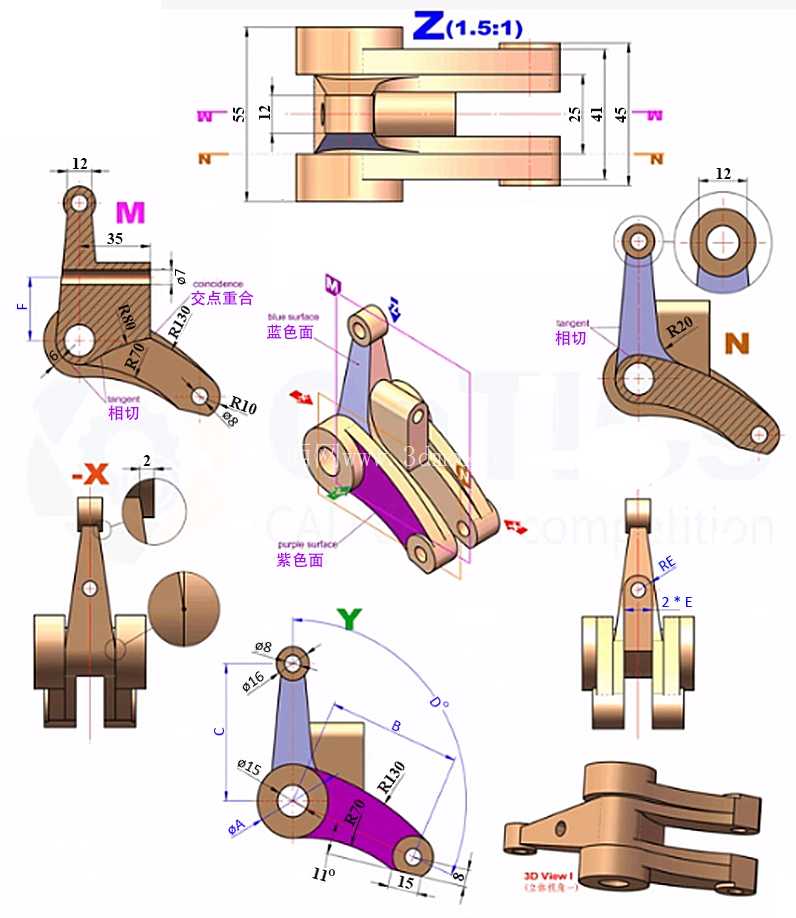

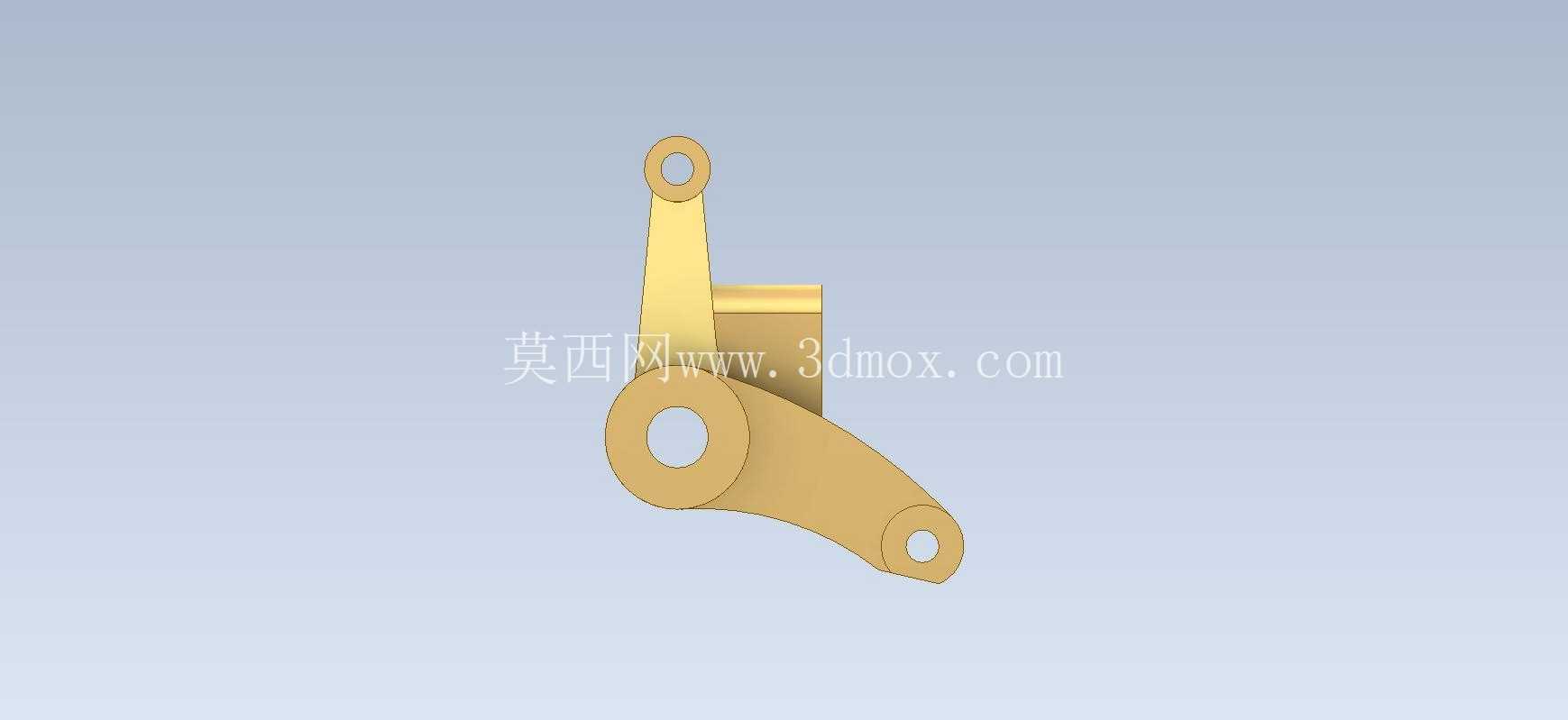

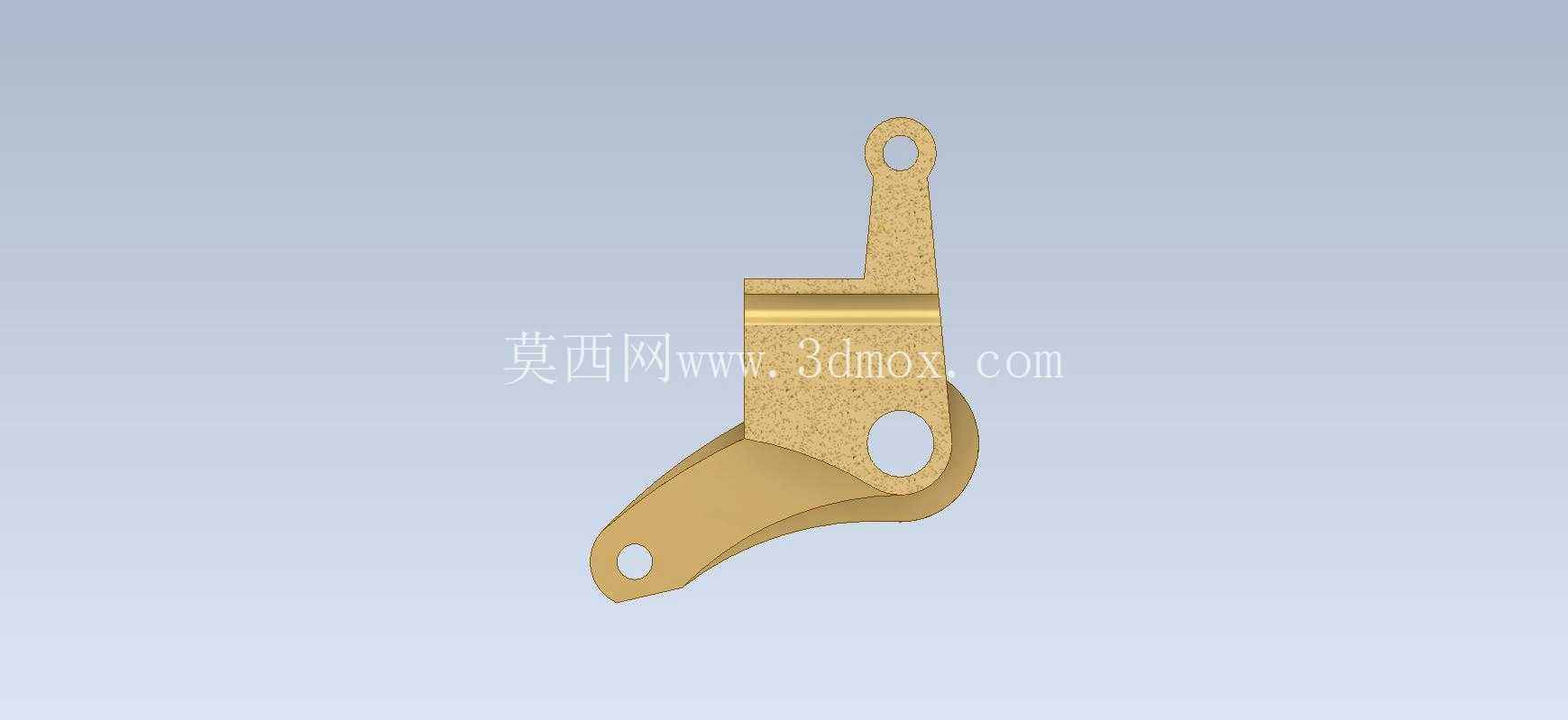

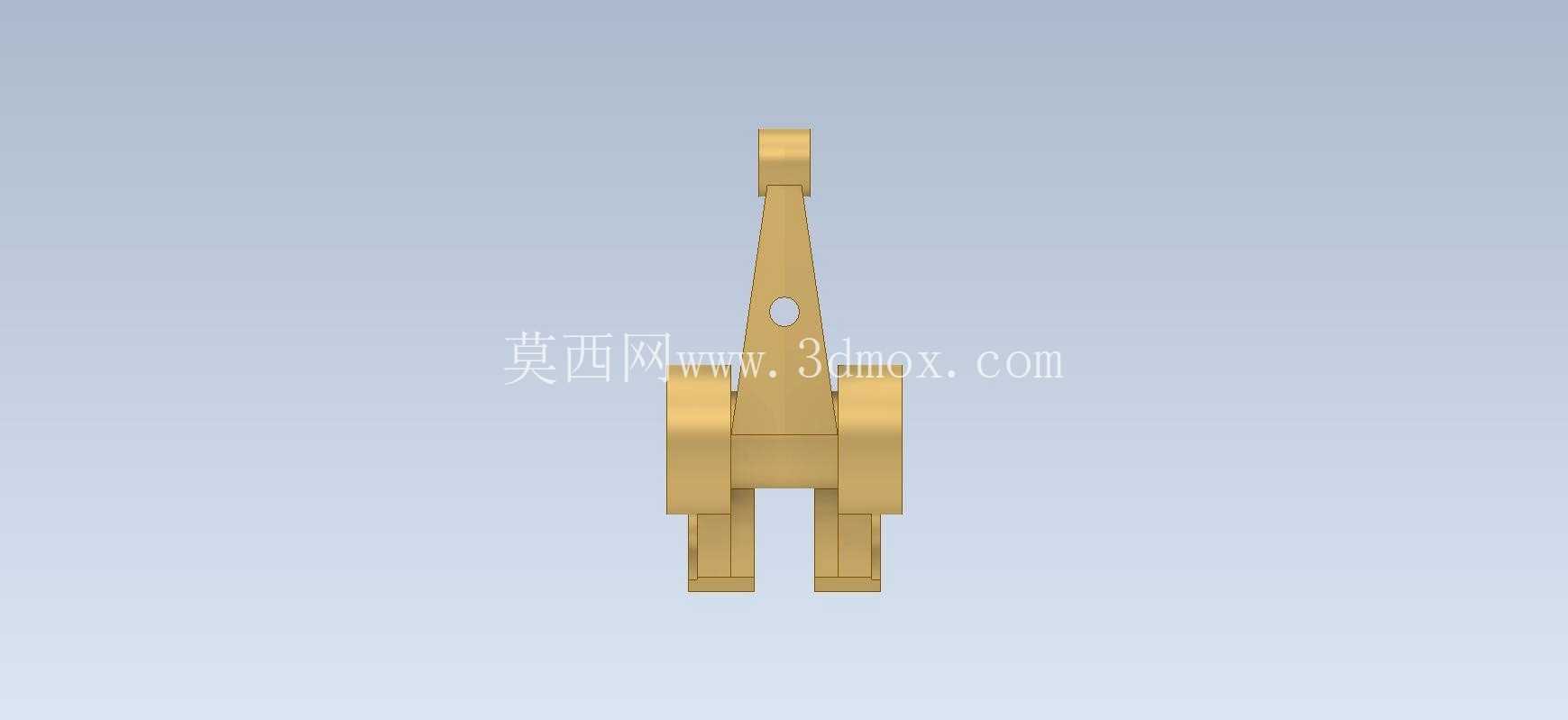

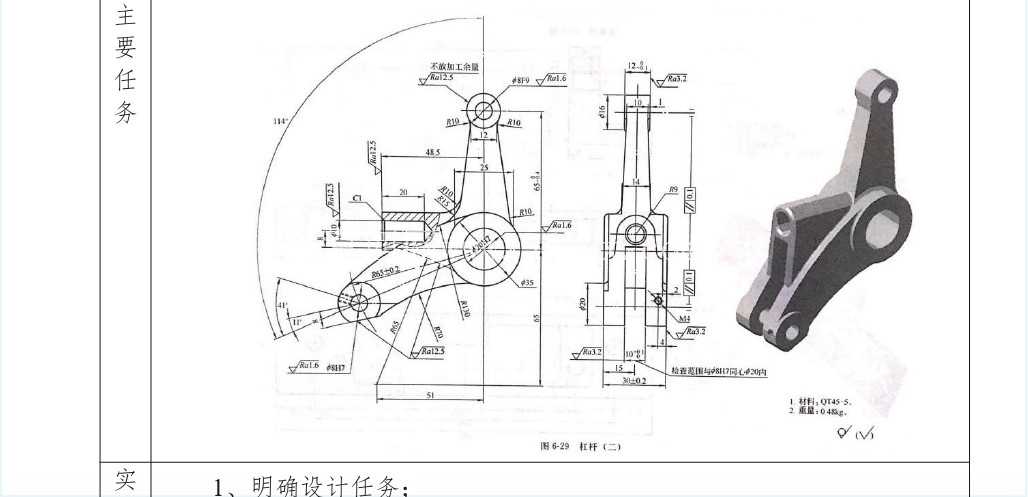

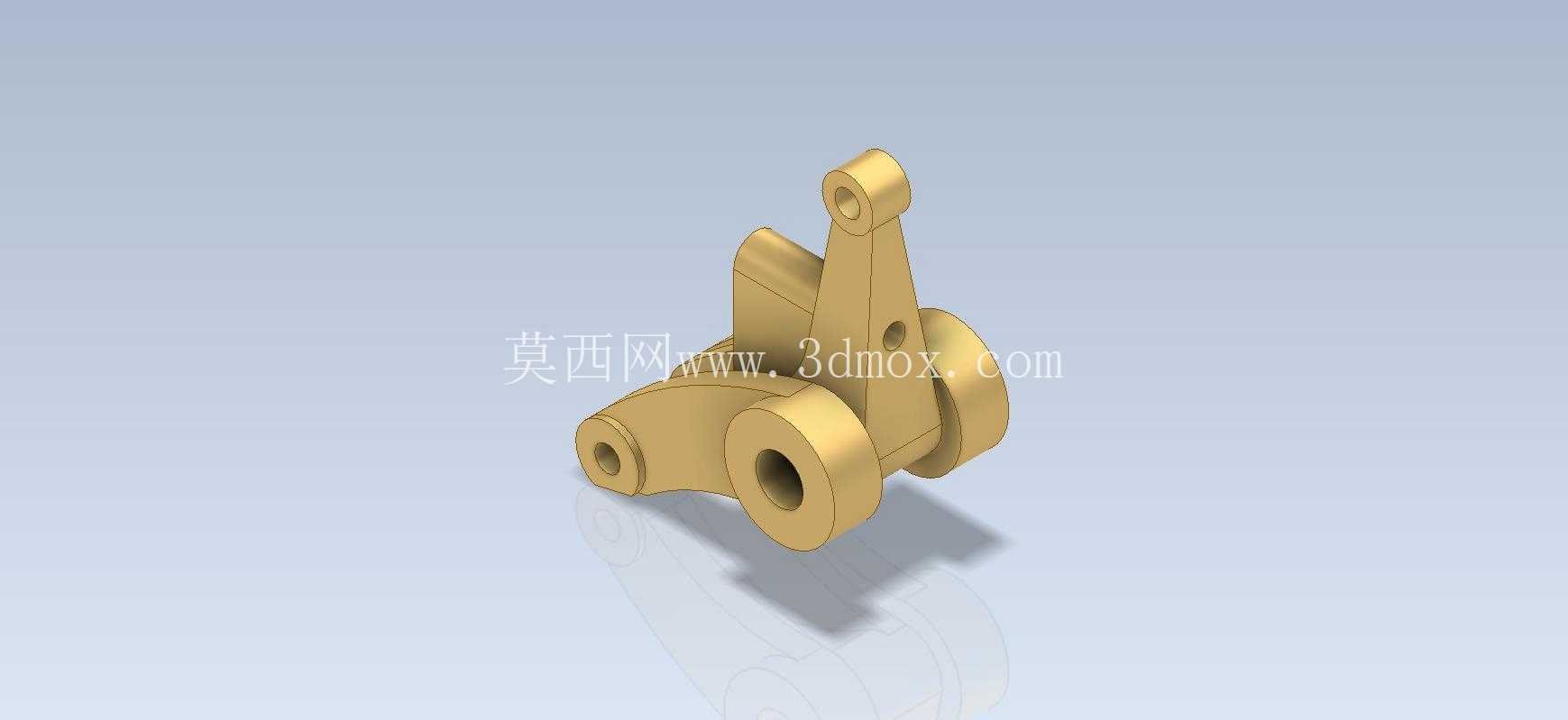

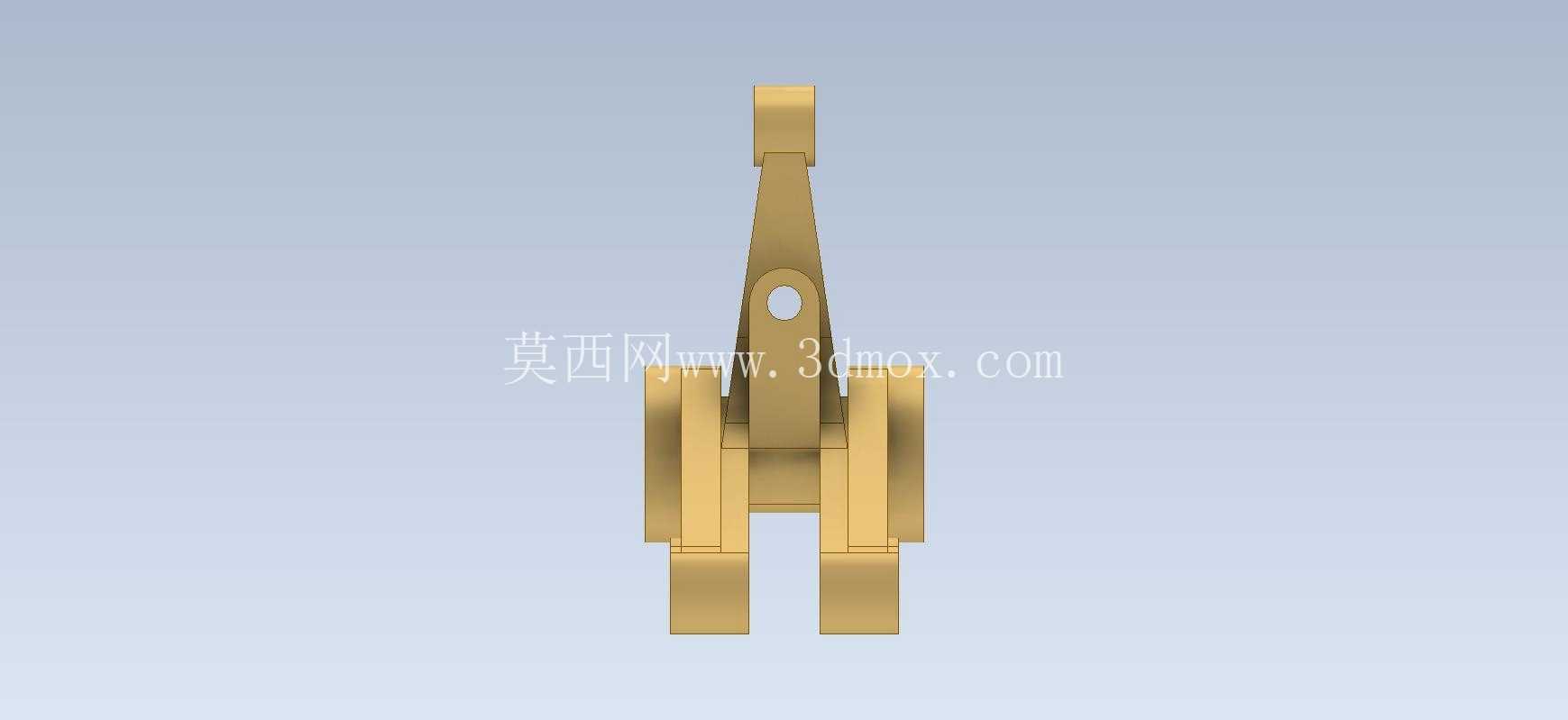

杠杆式传动铰接支撑构件三维练习模型

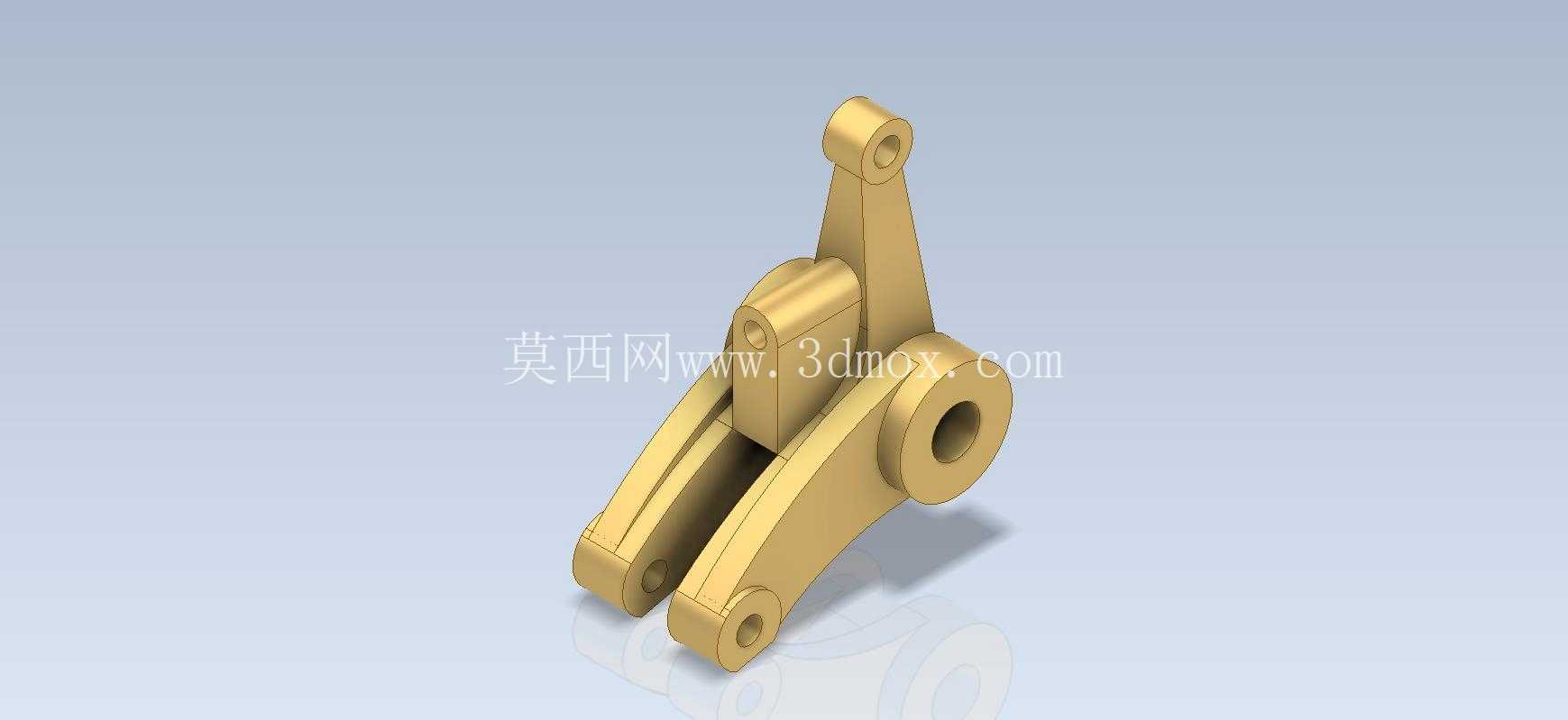

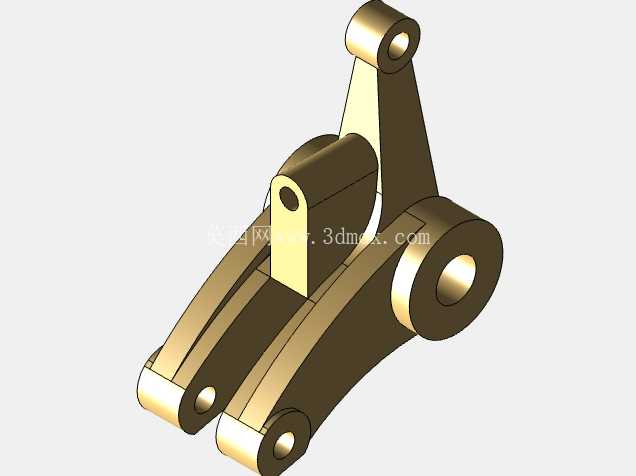

　　这类杠杆式铰接构件常见于中小型自动化设备的行程转换机构、轻工机械的离合操纵单元以及小型工装夹具的力传递路径中，核心作用是将输入端的直线或摆动位移，按照固定的传动比转换为输出端的对应动作，同时承担铰接点位的支撑载荷，避免传动过程中出现杆件失稳、行程偏移的问题。从结构设计逻辑来看，构件整体采用分体式叉臂加单端支撑耳的布局，主体厚壁区域设置大直径轴孔，作为整个杠杆的旋转支点，轴孔内壁预留了足够的配合面宽度，能适配标准铜套或滚针轴承的安装，降低长期往复摆动带来的磨损量，支点位置的壁厚做了渐变加厚处理，从轴孔边缘向两侧臂体平滑过渡，既避免了应力集中导致的断裂风险，也不会因为冗余壁厚增加不必要的零件重量。

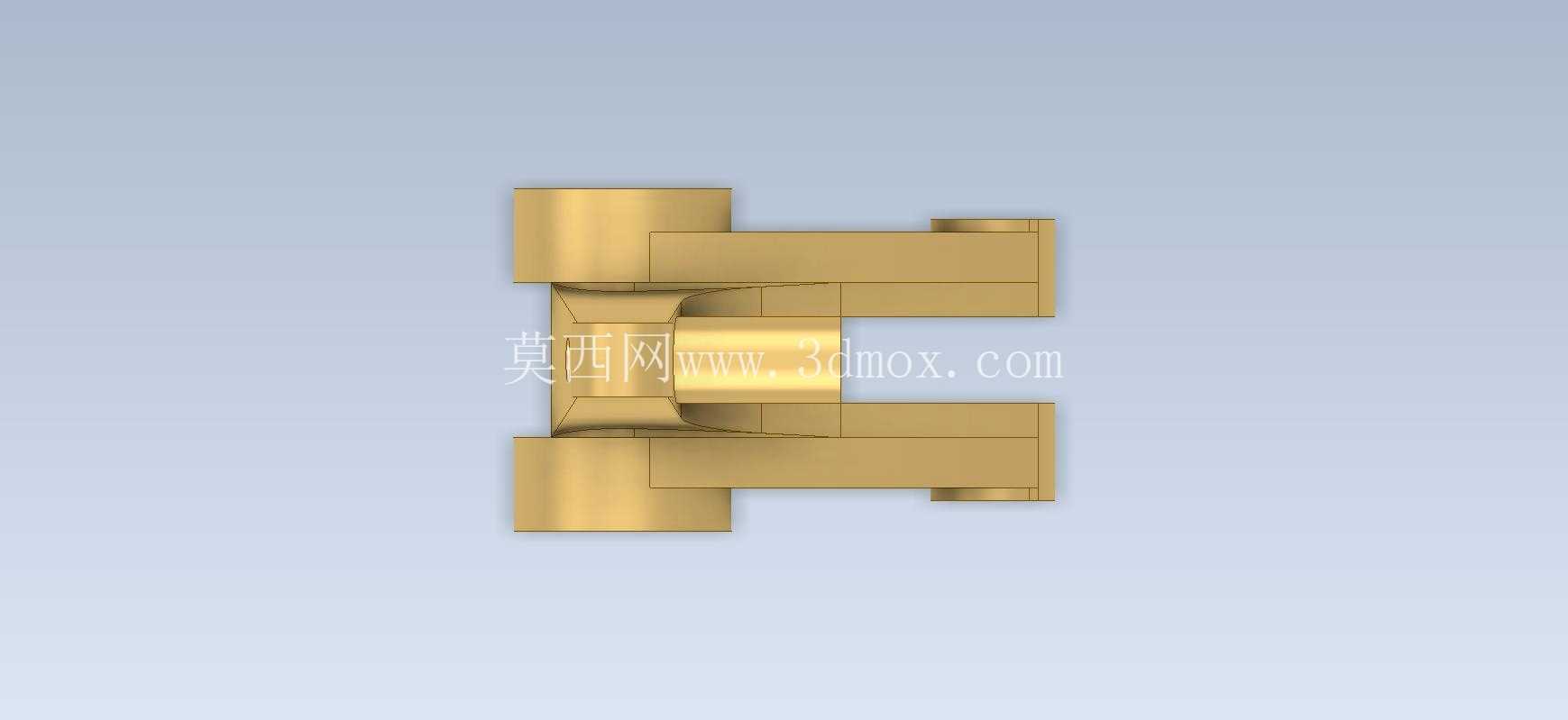

　　两个叉臂平行布置，臂体上的同轴小孔用于连接输入端的推杆或拉杆，孔位的同轴度公差需要控制在0.02mm以内，保证装配后连杆运动无卡滞，臂体的截面采用矩形加圆角的设计，在承受摆动力矩时能提供足够的抗弯强度，同时圆角过渡可以消除加工过程中的应力残留。单端伸出的支撑耳上设置的安装孔，用于连接输出端的执行部件，耳片的厚度根据输出端的最大载荷做了匹配设计，既保证连接强度，也能适配标准销轴的安装长度。设计过程中需要重点校核三个安装孔的中心距尺寸，这直接决定了杠杆的传动比，中心距的偏差会直接导致输出行程不符合设计要求，同时要确认各臂体在最大摆动角度下的运动包络空间，避免和周边的机架、其他传动部件发生运动干涉。

　　安装边界方面，支点轴孔的同轴基准面需要和安装基座的定位面贴合，装配后要保证杠杆的摆动平面和传动方向完全平行，否则会在铰接点位产生额外的侧向力，加速销轴和孔位的磨损；两个叉臂的开口宽度需要和连接的连杆端头宽度匹配，预留0.1-0.2mm的装配间隙，保证连杆在摆动过程中不会和叉臂侧壁发生摩擦。这类零件在实际应用中通常采用45号钢加工后做调质处理，表面发黑防锈，部分载荷较小的场景也可以采用铝合金压铸成型，降低零件自重和加工成本，建模过程中需要重点关注各孔位的位置度约束、臂体过渡区域的曲率连续性，以及安装面的平面度要求，确保生成的工程图能直接指导实际加工，装配后能满足设备的传动精度要求，不会出现动作卡滞、受力变形超差的问题。

　　在实际设备调试中，这类杠杆构件的孔位磨损是常见故障点，设计时预留的润滑槽结构可以在维护时加注润滑脂，延长零件的使用寿命，同时臂体上的减重槽设计在不降低结构强度的前提下，减少了零件的转动惯量，让机构的动作响应更灵敏，适配高频往复摆动的工况需求。
