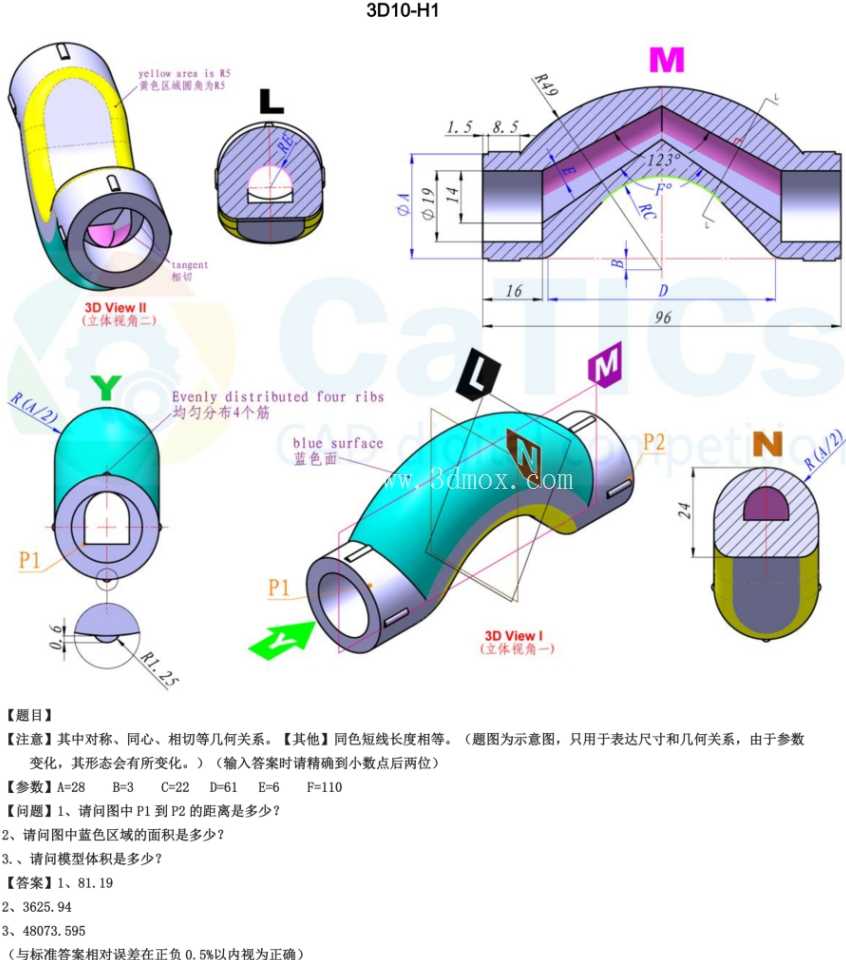

弯管型流体连接接头结构建模练习

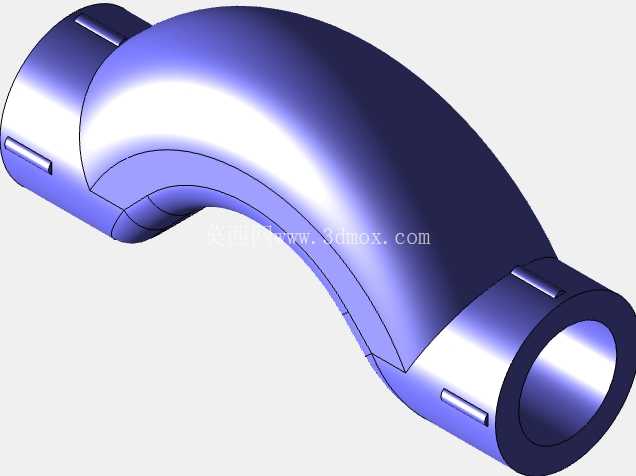

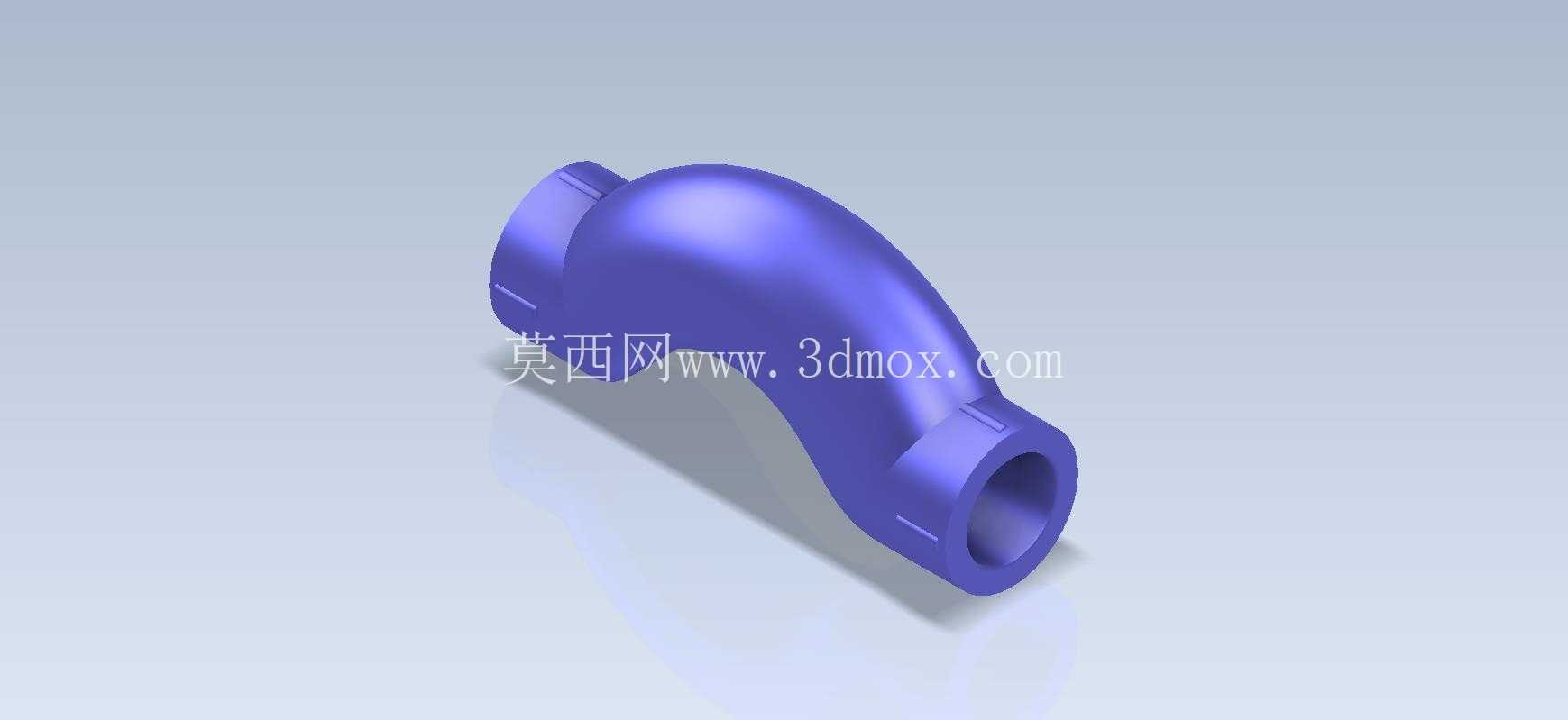

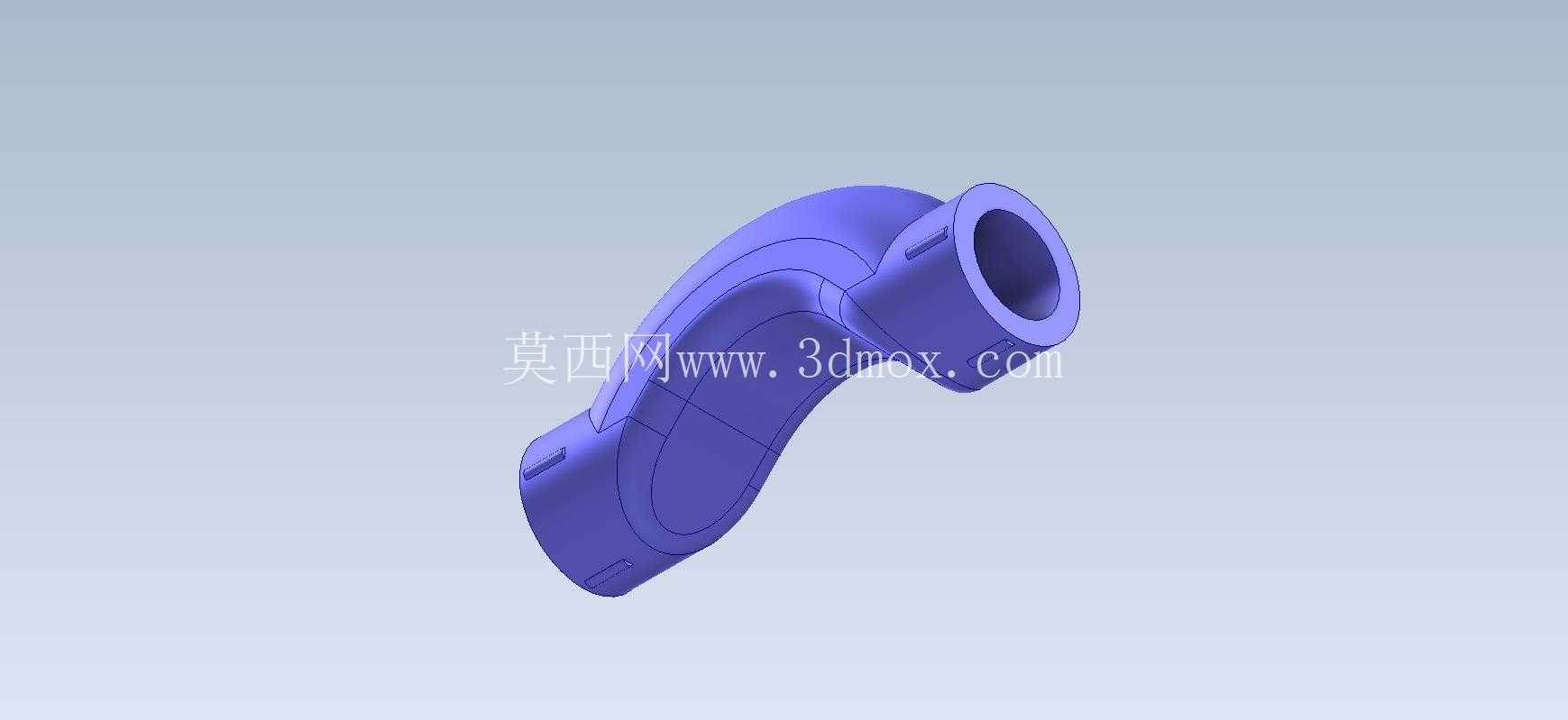

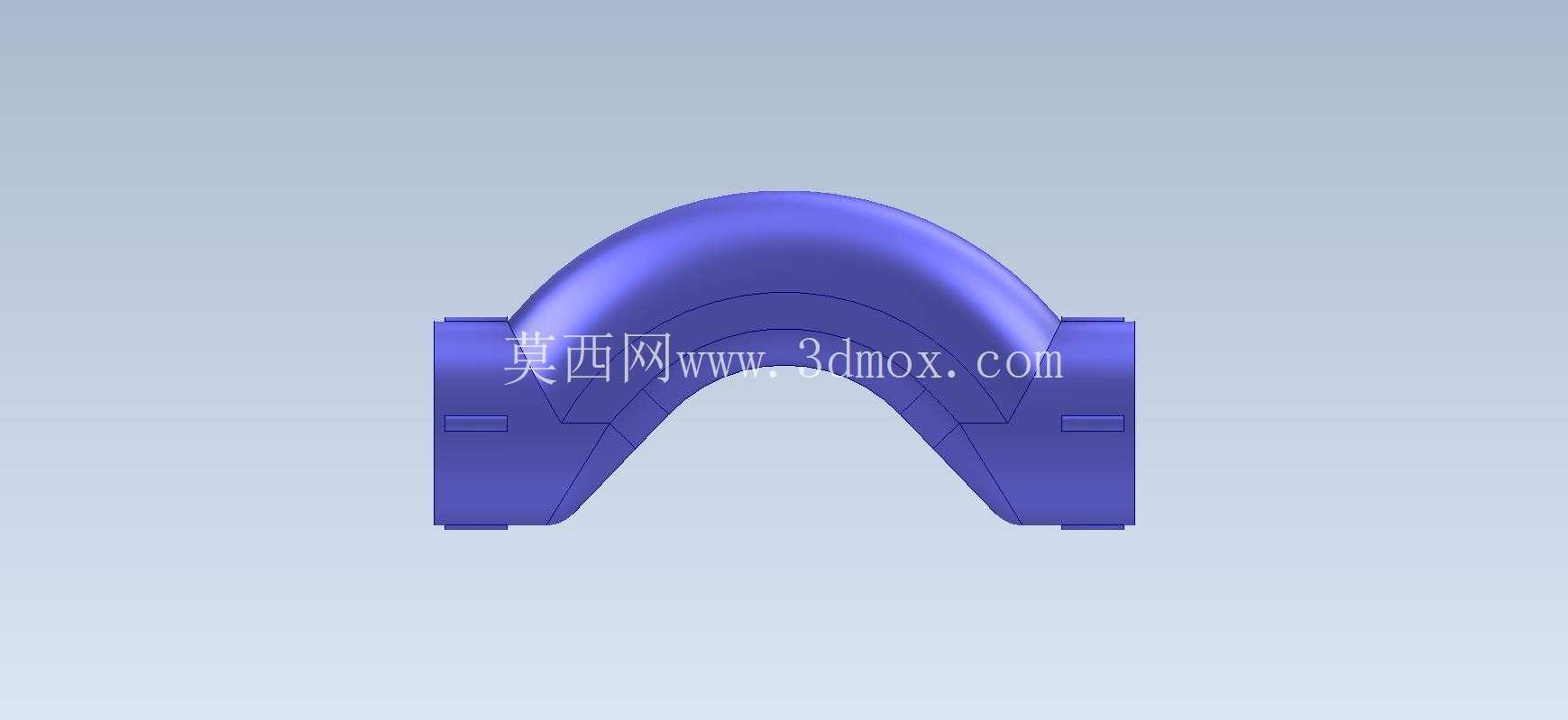

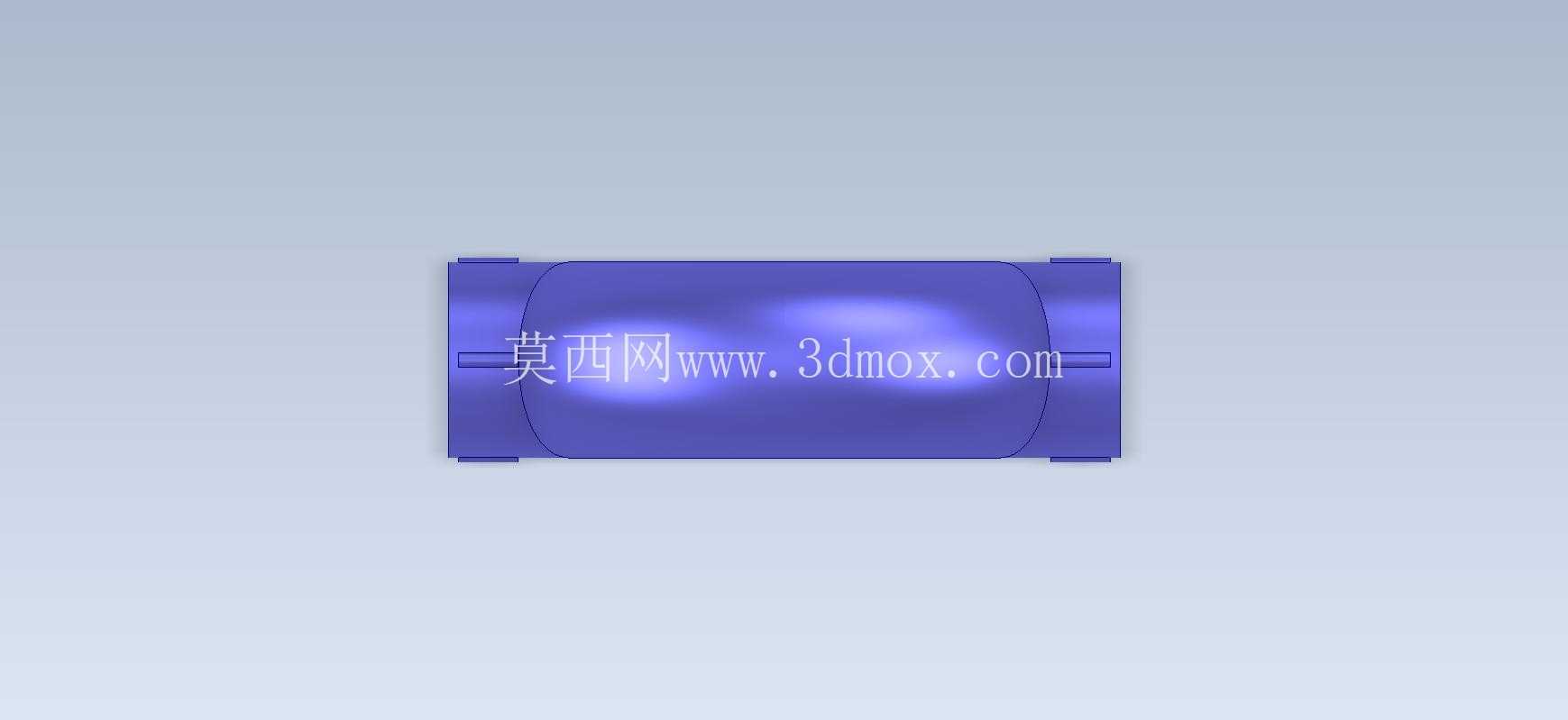

　　这类弯管型连接结构在中小通径的流体输送管路系统中应用十分广泛，常见于小型气动设备的气路排布、低压冷却循环系统的管路转向、小型液压支路的连接节点，也可作为手持气动工具的进气连接端部件，承担管路转向、介质导流的核心作用，避免硬管直角弯折带来的流阻骤升与应力集中问题。从结构功能来看，该零件一端为带环形安装凸台的圆柱接口，凸台上预留的定位缺口可与对接管路的卡扣结构配合，实现周向防转，接口内孔为光滑圆柱面，可适配快插接头或密封胶圈的压装需求，保证连接后的密封性能；另一端为平滑过渡的弯管段，整体流道采用大曲率圆弧过渡，没有直角突变结构，能有效降低介质流经时的局部阻力，减少紊流产生，同时弯管外壁做了等厚设计，在保证结构强度的前提下控制零件整体重量，避免不必要的材料浪费。

　　设计这类零件时，首先要确定两端接口的中心距与安装角度，该零件的弯折角度接近90度，两端接口的轴线偏移量需要匹配安装空间的边界要求，避免安装后与周边管路、设备壳体产生干涉；流道的曲率半径需要结合通径尺寸设定，通常曲率半径不小于1.5倍通径，才能保证介质流动的顺畅性，同时外壁厚度要根据工作压力核算，低压工况下壁厚取通径的1/8到1/6即可满足强度要求，避免壁厚过大导致零件外形臃肿、安装空间占用过多。

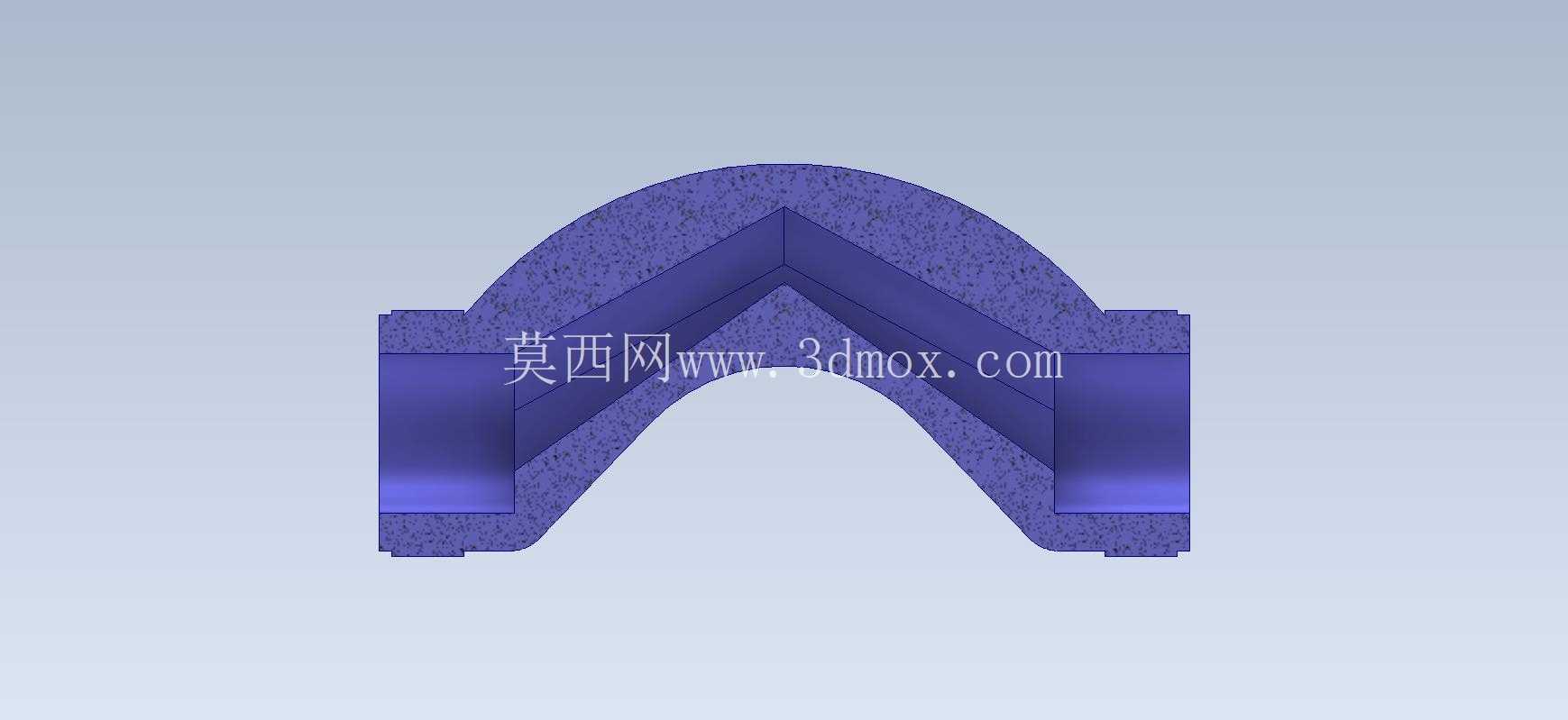

　　建模过程中需要重点处理弯管段与两端接口的过渡曲面，保证外壁曲面的连续性，避免出现折线、凹坑等结构缺陷，否则实际生产注塑或压铸时会出现应力集中点，长期受介质压力冲击容易出现开裂；接口端的安装凸台需要做倒角处理，既方便装配时的导向导入，也能去除加工毛刺，避免安装时割伤密封胶圈。从安装边界来看，该零件的整体外轮廓没有突出的尖锐结构，弯管外侧的最大轮廓尺寸需要控制在安装预留空间范围内，凸台的外径要与对接卡座的内孔尺寸匹配，定位缺口的宽度与深度要符合对接卡扣的尺寸公差，保证装配后既不会出现松脱晃动，也不会因为过盈量过大导致装配困难。

　　实际应用中，这类弯管接头如果用于气动系统，通常采用POM或尼龙材质注塑成型，具备足够的结构强度与耐磨损性能；如果用于冷却水路，可采用PP或铜质材质，兼顾耐腐蚀性与导热需求。建模练习时需要重点掌握扫掠特征的应用，先绘制流道的中心轨迹线，再绘制截面轮廓沿轨迹扫掠生成基础实体，之后添加两端的安装凸台、定位缺口等结构，最后对所有锐边做倒圆角处理，还原零件的真实工艺特征，这类练习能帮助建模者熟练掌握曲面过渡、特征组合的技巧，理解管路类零件的设计逻辑，为后续复杂管路系统的设计打下基础。
