带铰接孔曲面支撑连接结构件

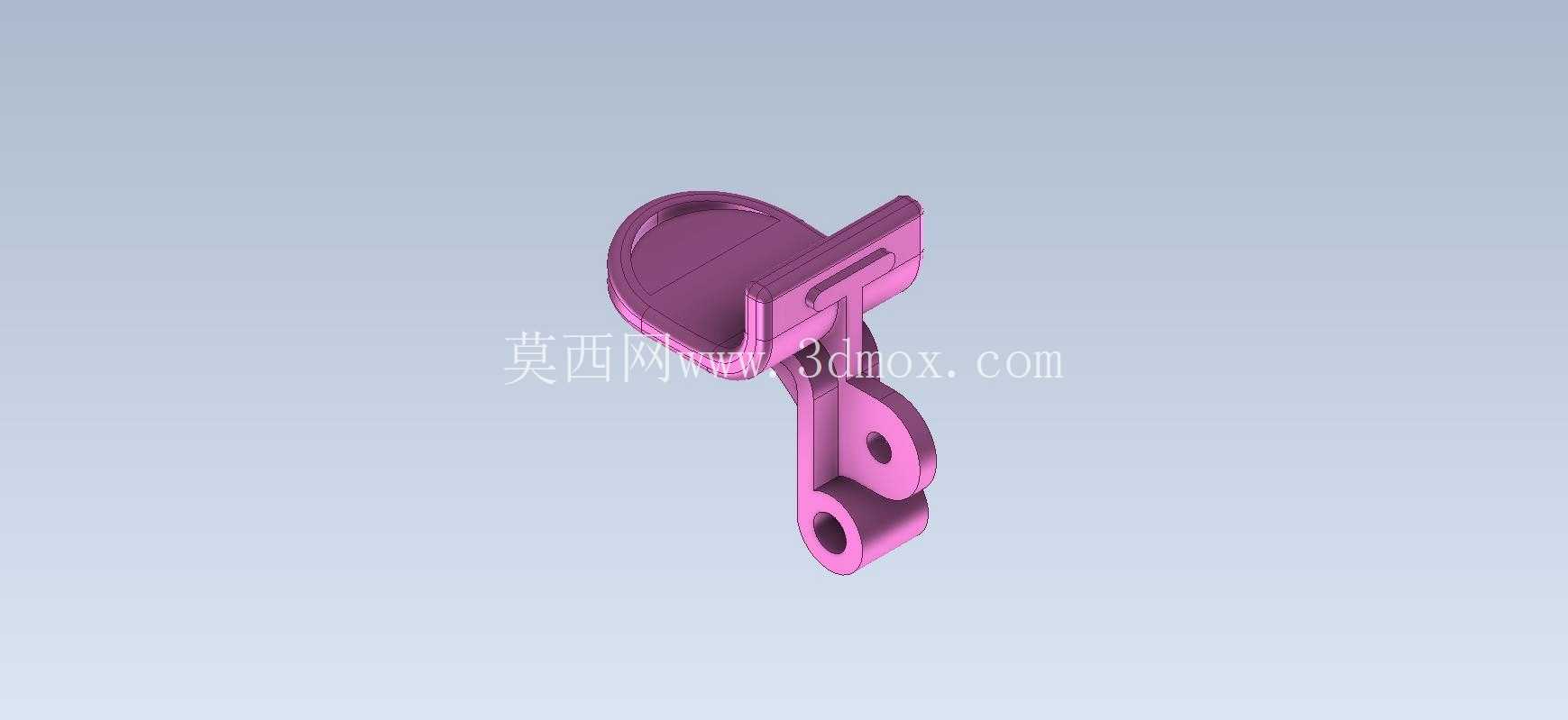

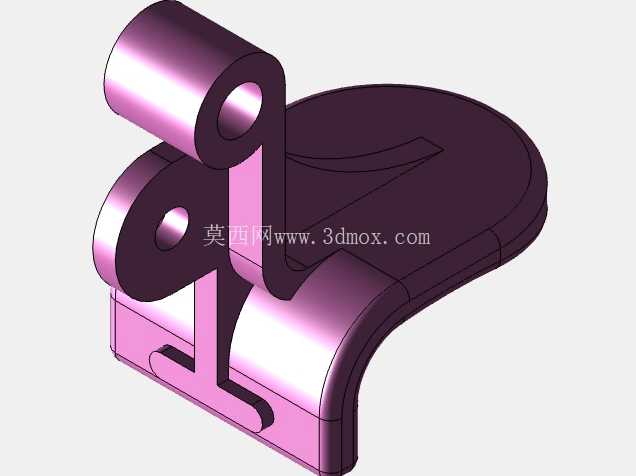

　　该结构件属于小型铰接支撑类零件，常见于小型自动化设备的连杆传动末端、通讯设备内部的可调安装支架、小型检测设备的角度调节机构中，主要承担两个部件之间的铰接连接与载荷传递作用，同时通过曲面支撑面实现与被支撑部件的贴合定位，避免安装后出现应力集中导致的部件变形。从结构设计来看，零件上部设置两个同轴带通孔的铰接耳，通孔为标准光孔设计，可适配对应直径的铰接销轴，耳板外侧做了圆弧过渡处理，既减少了销轴装配时的边角磕碰，也能降低耳板根部的应力集中系数，避免交变载荷下出现根部断裂问题。

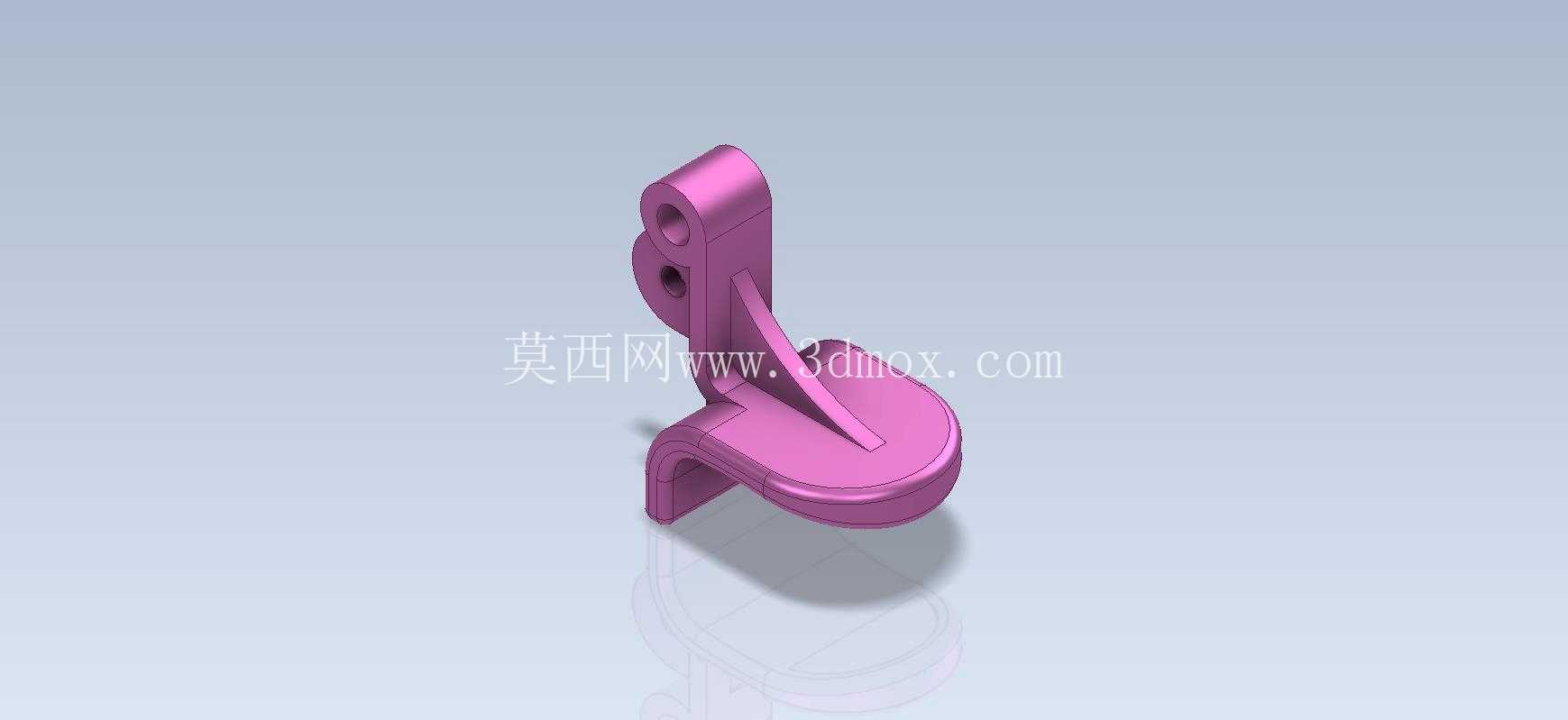

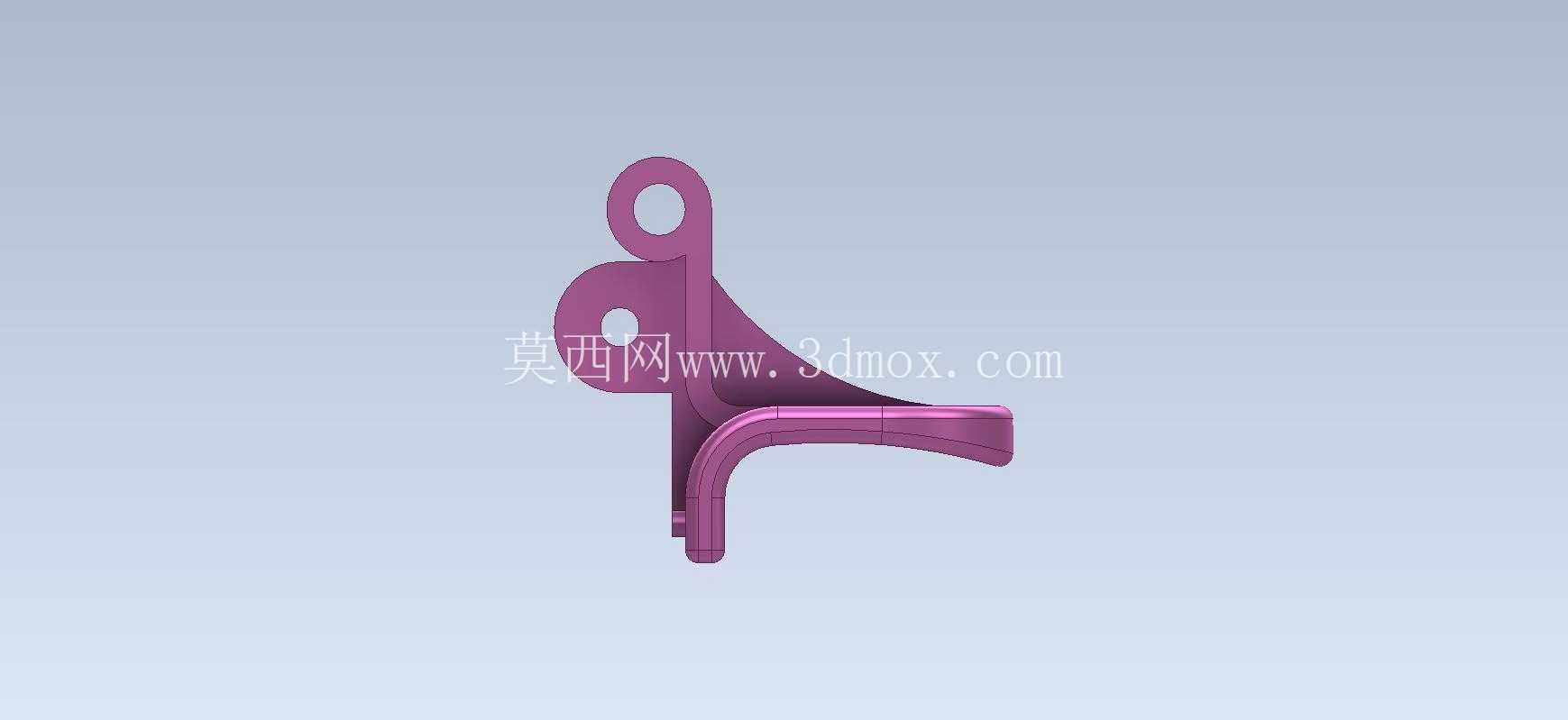

　　零件下部为曲面支撑底座，底座的支撑面采用平滑过渡的自由曲面设计，曲面曲率与被支撑部件的安装面曲率完全匹配，安装时可实现面接触支撑，相比平面支撑能大幅降低接触压强，适合支撑薄壁类、曲面外形的零部件，防止支撑位置出现压痕或局部变形。底座与上部铰接耳之间通过渐变过渡的立板连接，立板厚度根据载荷传递路径做了差异化设计，靠近铰接耳的位置厚度较大，用于传递铰接处的径向载荷，靠近底座的位置逐渐收窄并与曲面底座平滑融合，既保证了整体结构刚度，也尽可能控制了零件的整体重量，减少材料浪费。

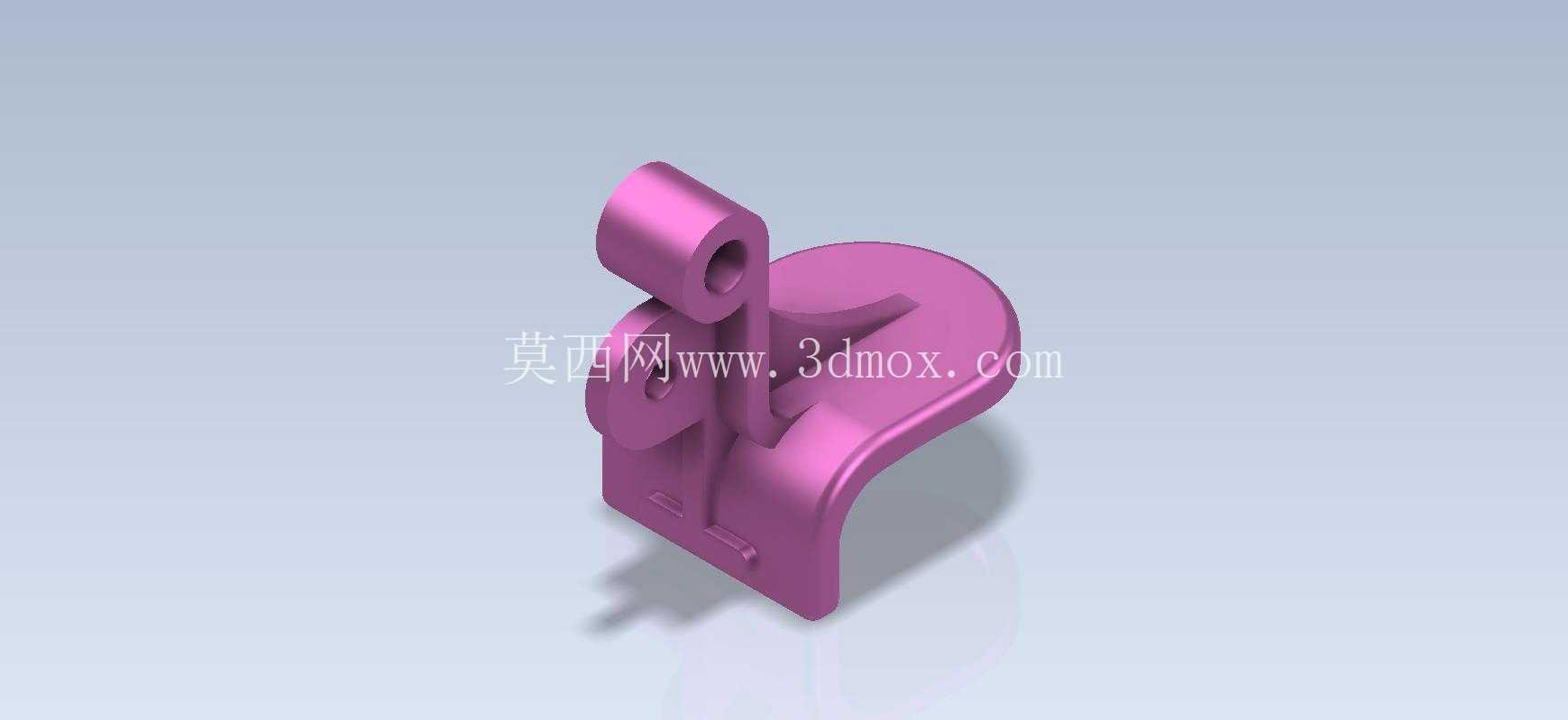

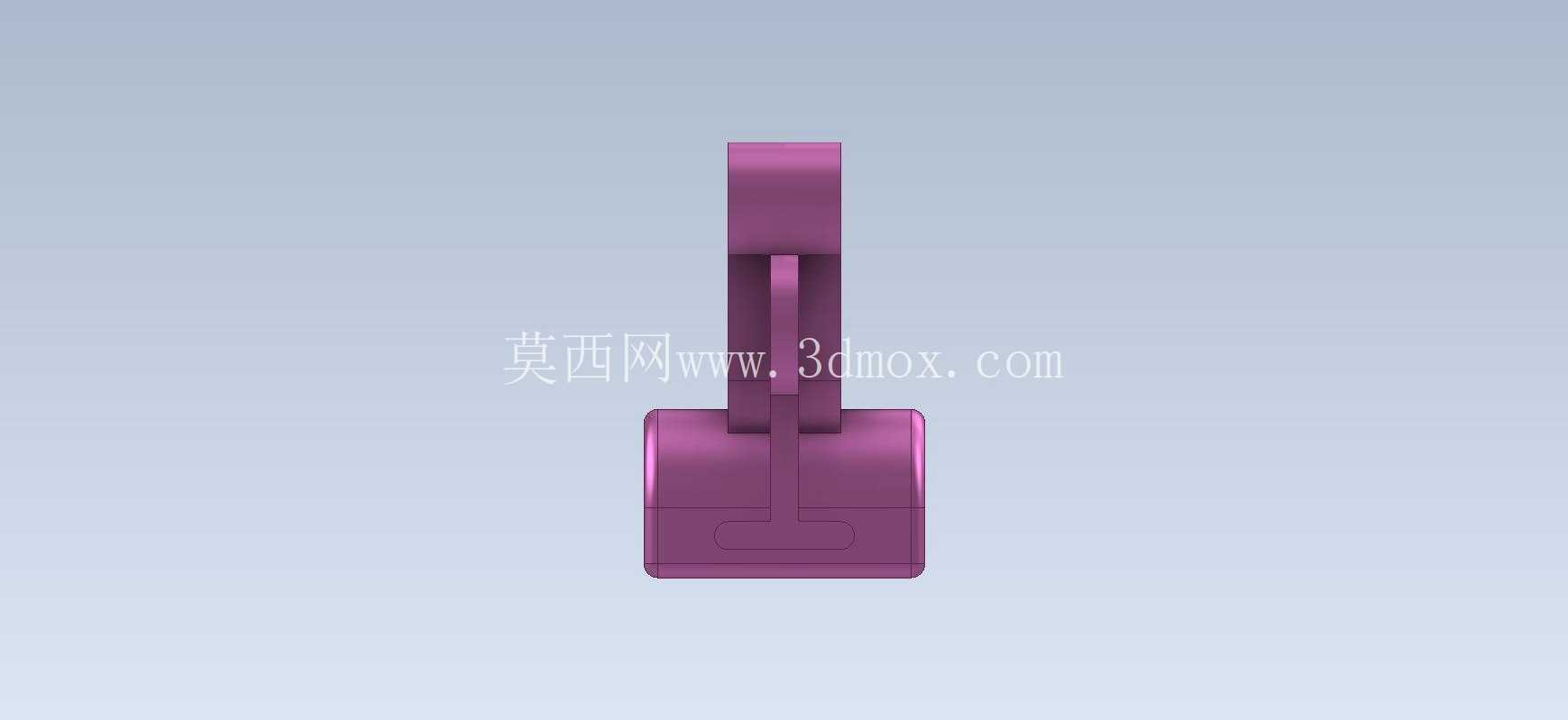

　　从安装边界来看，零件整体的外轮廓没有尖锐外伸结构，所有边角均做了圆角处理，铰接孔的中心到底座安装面的垂直距离经过精确计算，保证铰接转动时部件的转动角度范围符合设计要求，不会出现转动干涉；底座上设置的两个小型定位凸台，可在装配时快速嵌入被支撑部件的对应定位槽中，无需额外调整即可保证安装位置精度，降低装配调试的时间成本。在实际应用场景中，这类零件多用于需要小角度调节的连接位置，比如小型通讯天线的角度调节支架、便携式检测设备的探头支撑铰接件、小型自动化生产线的物料拨杆铰接座，工作时主要承受径向的铰接载荷以及支撑面的压应力，因此设计时重点考量了载荷传递路径的合理性，通过结构过渡优化减少应力集中点，同时曲面支撑面的设计也让零件可以适配更多异形安装面的连接需求，不需要额外加装过渡垫片即可实现稳定支撑。

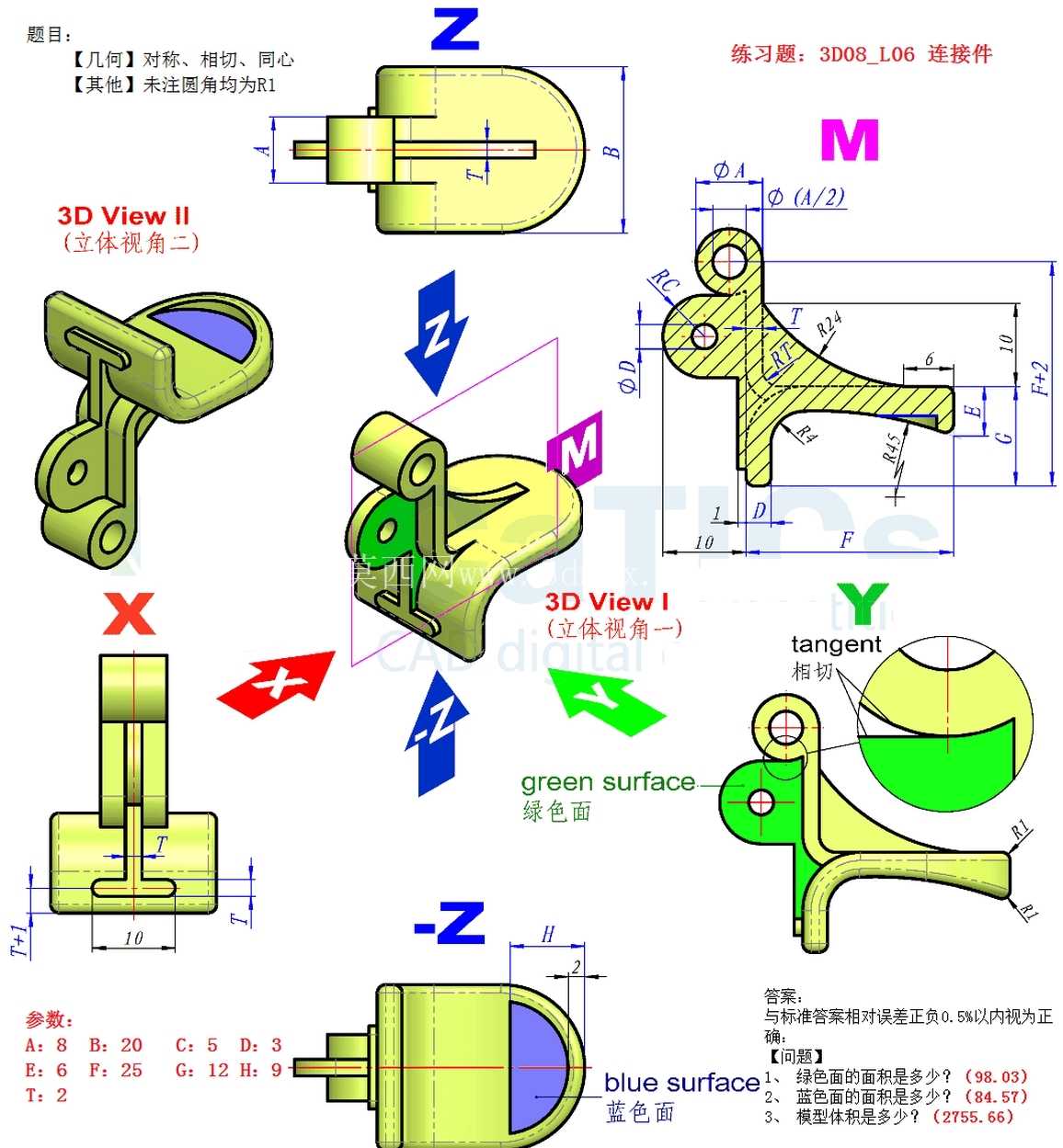

　　建模过程中需要重点把控铰接孔的同轴度公差，以及曲面支撑面的轮廓度公差，同轴度偏差过大会导致销轴装配卡滞，转动时出现卡顿甚至磨损加剧的问题，曲面轮廓度偏差则会导致支撑面贴合不良，出现局部点接触的情况，大幅降低支撑稳定性。零件的壁厚设计遵循均匀过渡原则，避免出现壁厚突变导致的注塑或铸造过程中产生缩孔、变形等缺陷，适合采用注塑成型或者粉末冶金工艺进行批量生产，单件小批量制作时也可采用机加工方式完成，加工时需要先完成铰接孔的精加工，再以铰接孔为定位基准加工曲面支撑面，保证两者的位置精度符合装配要求。
