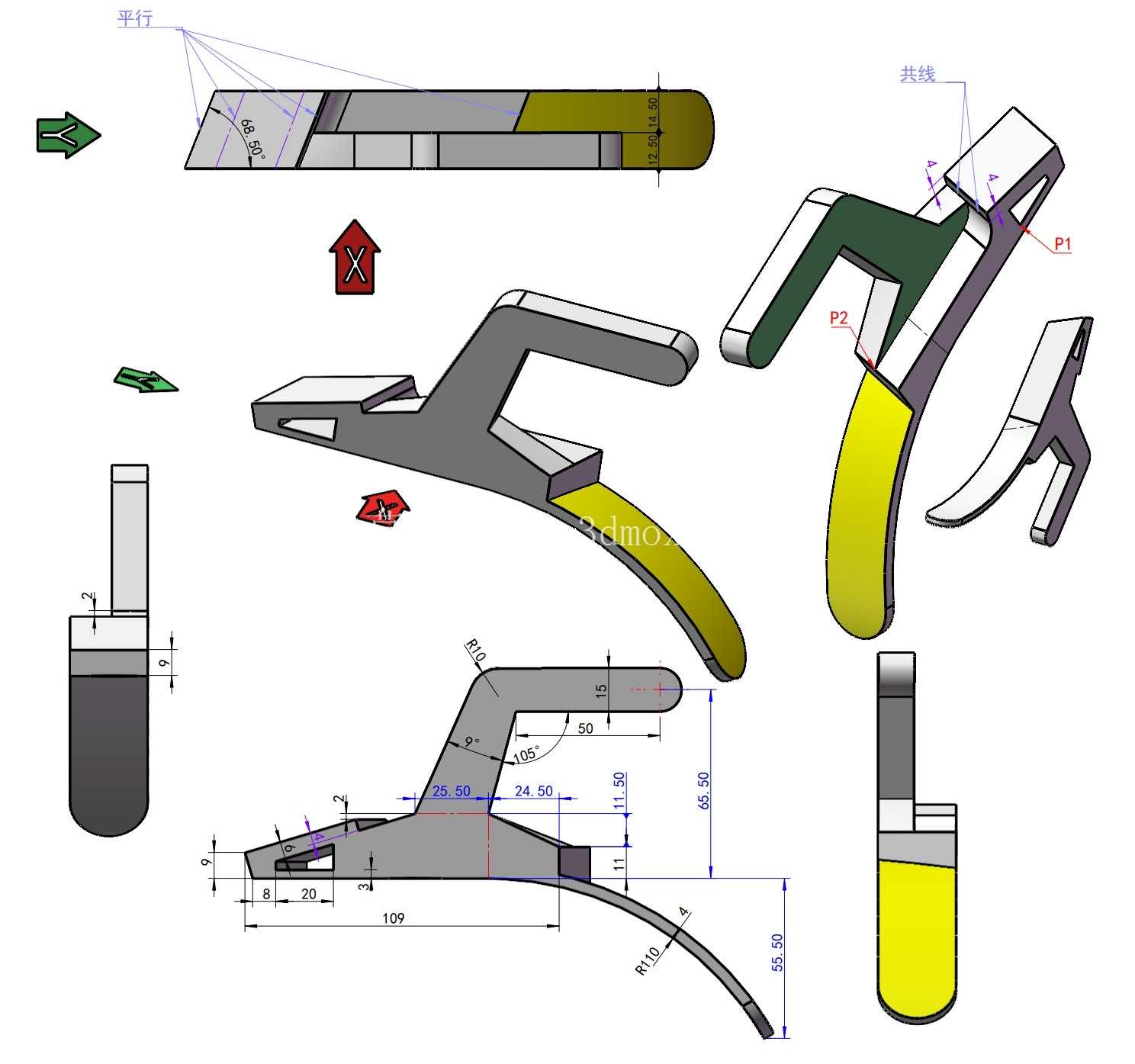

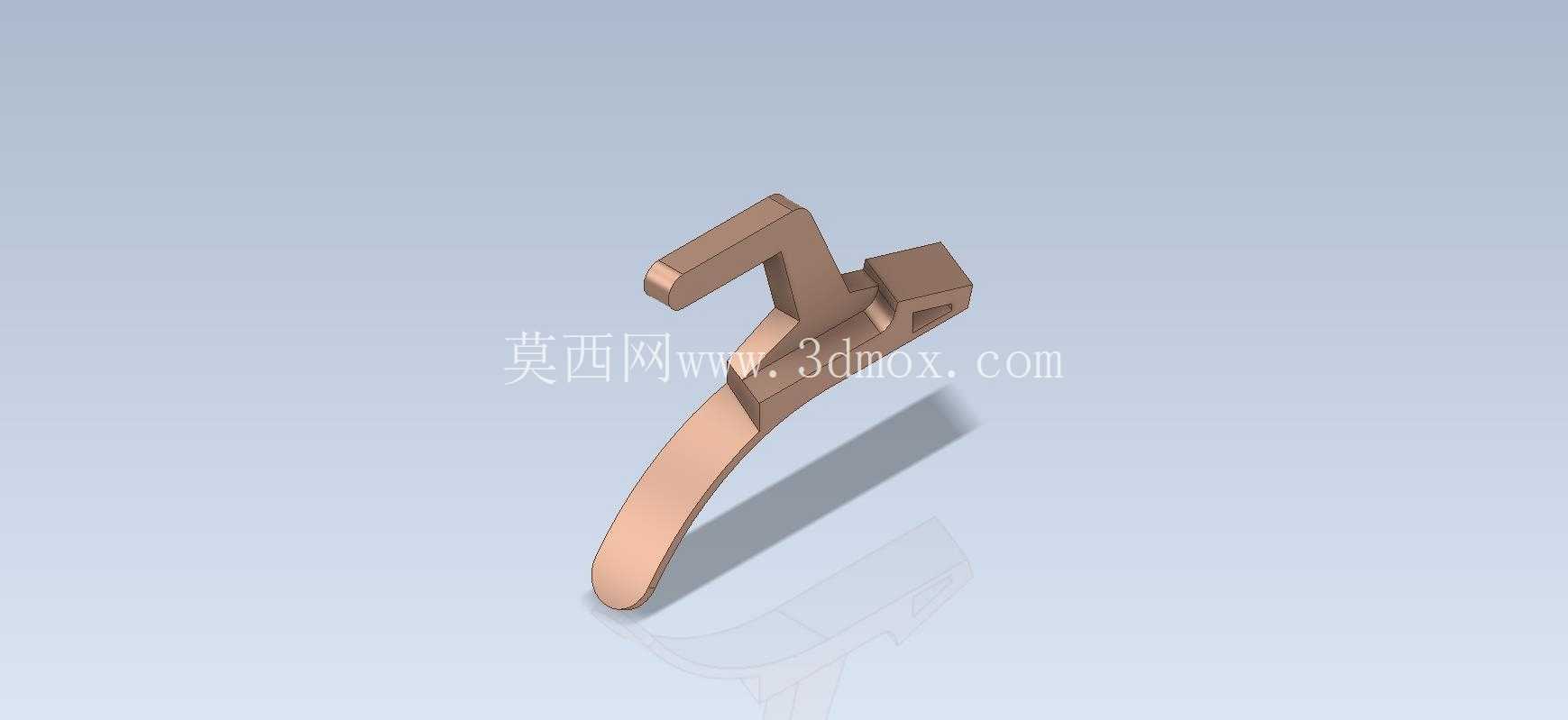

异形弯折支撑卡扣结构练习建模

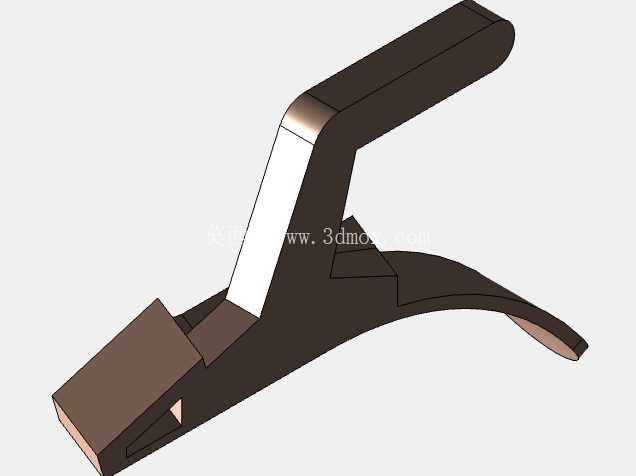

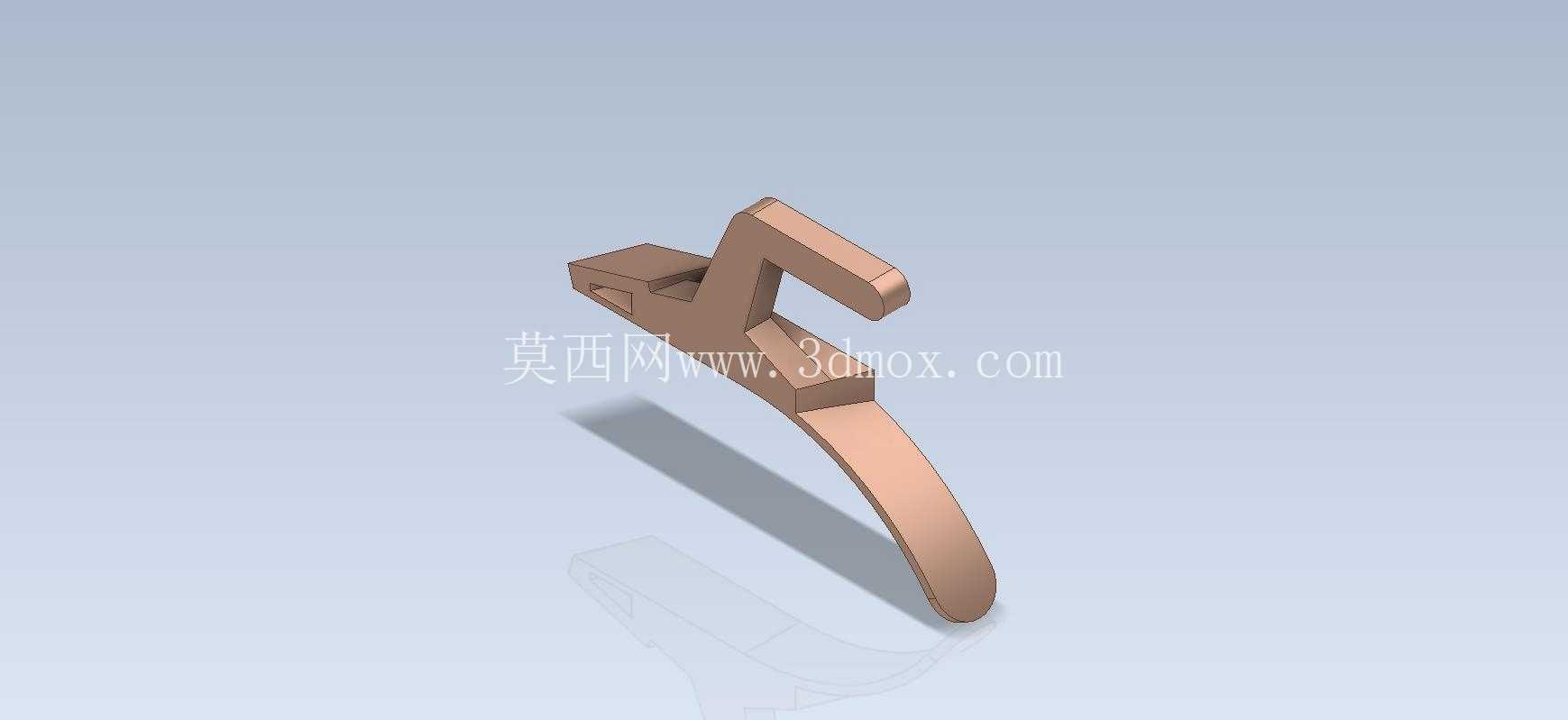

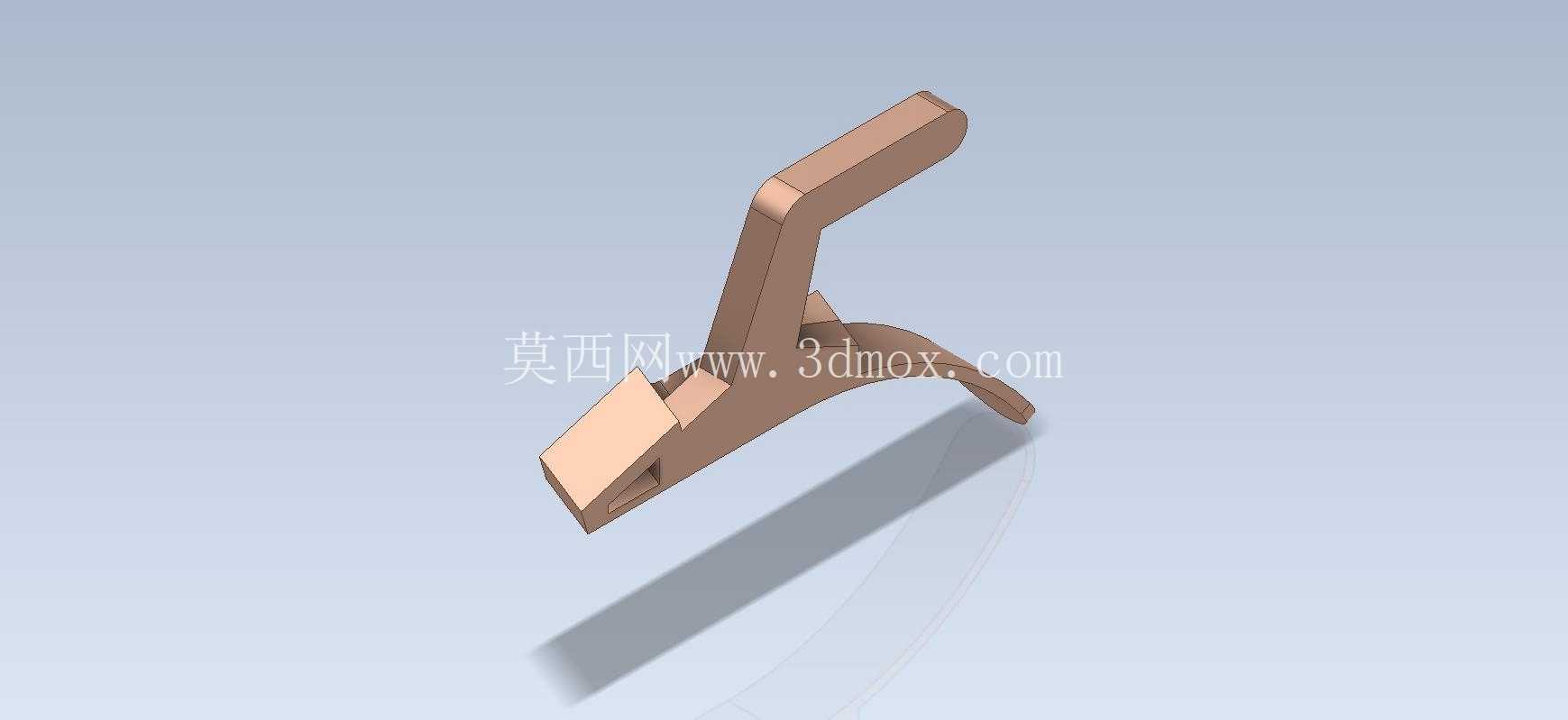

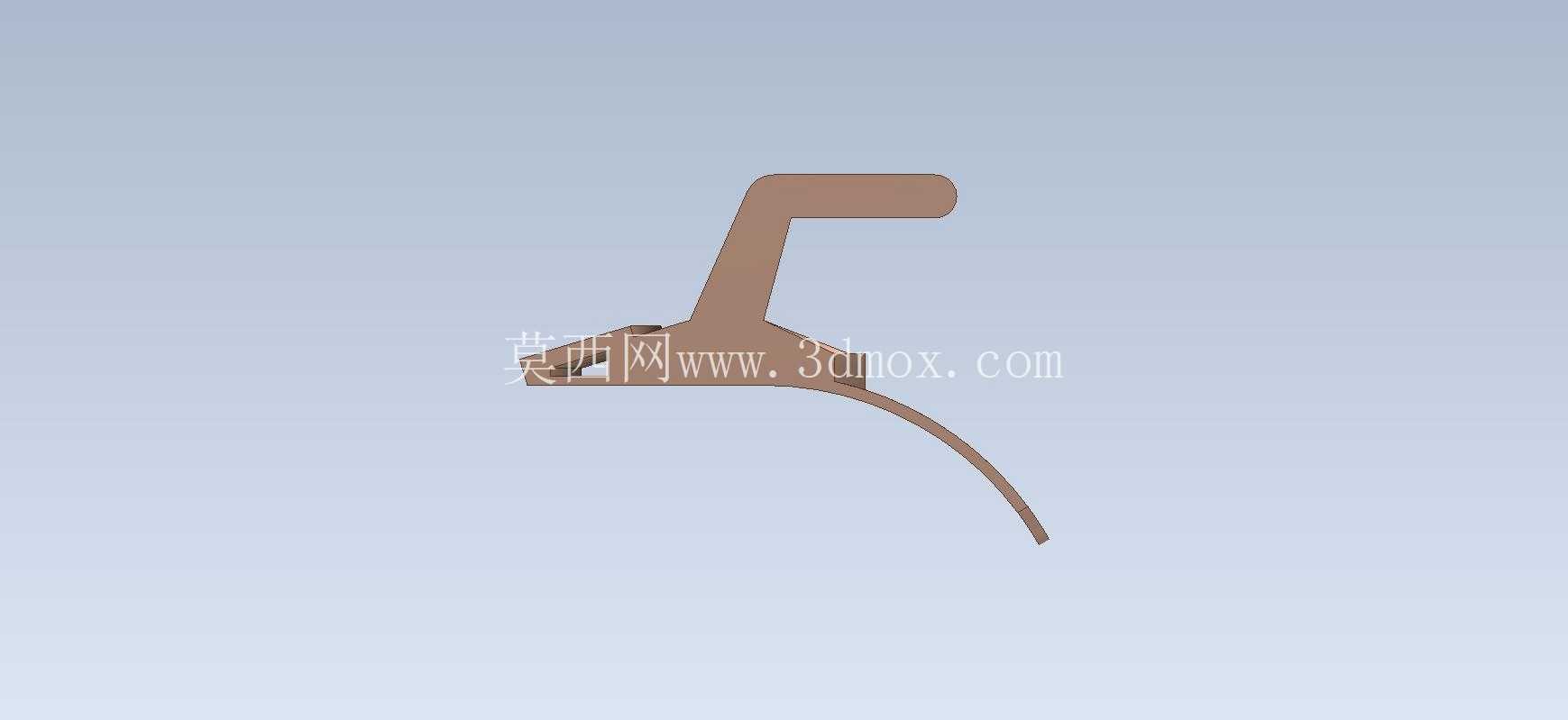

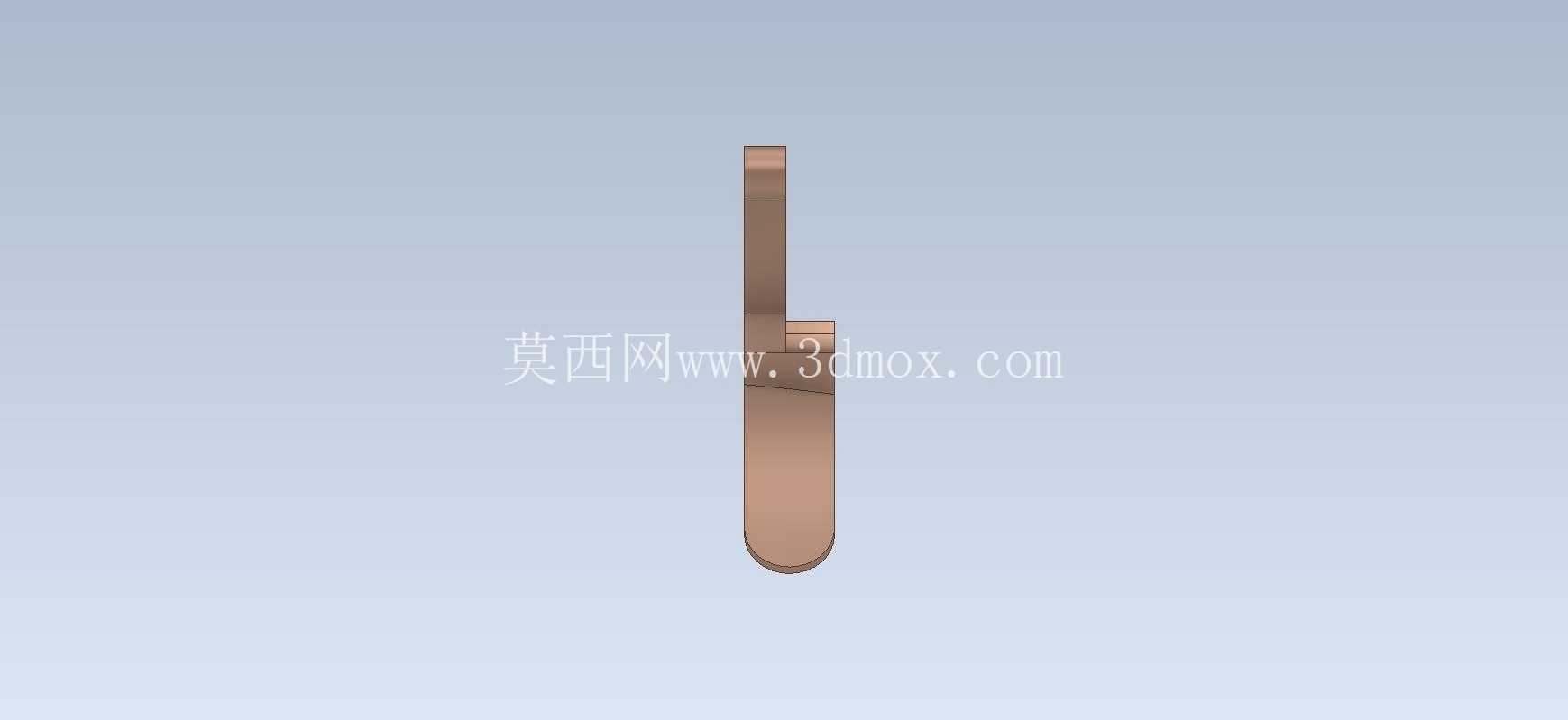

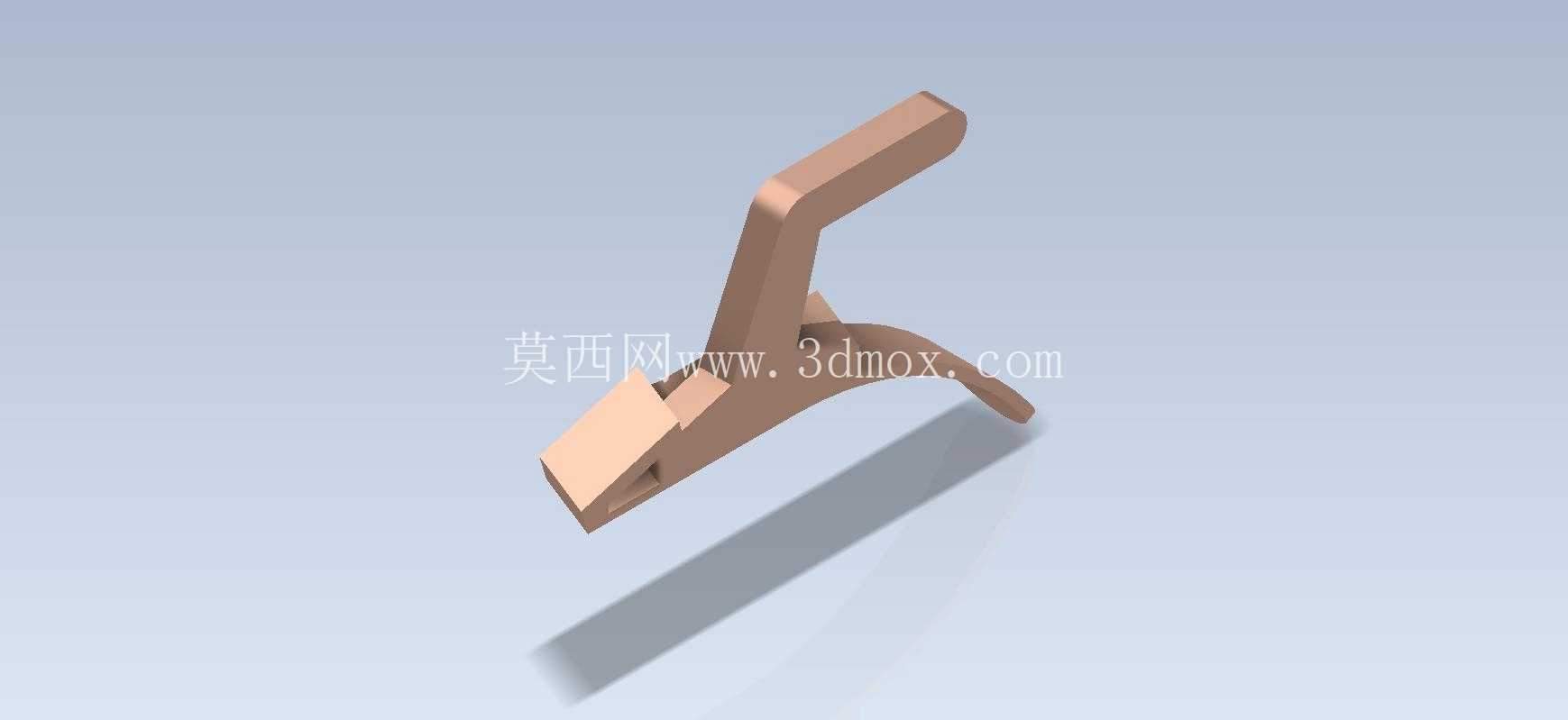

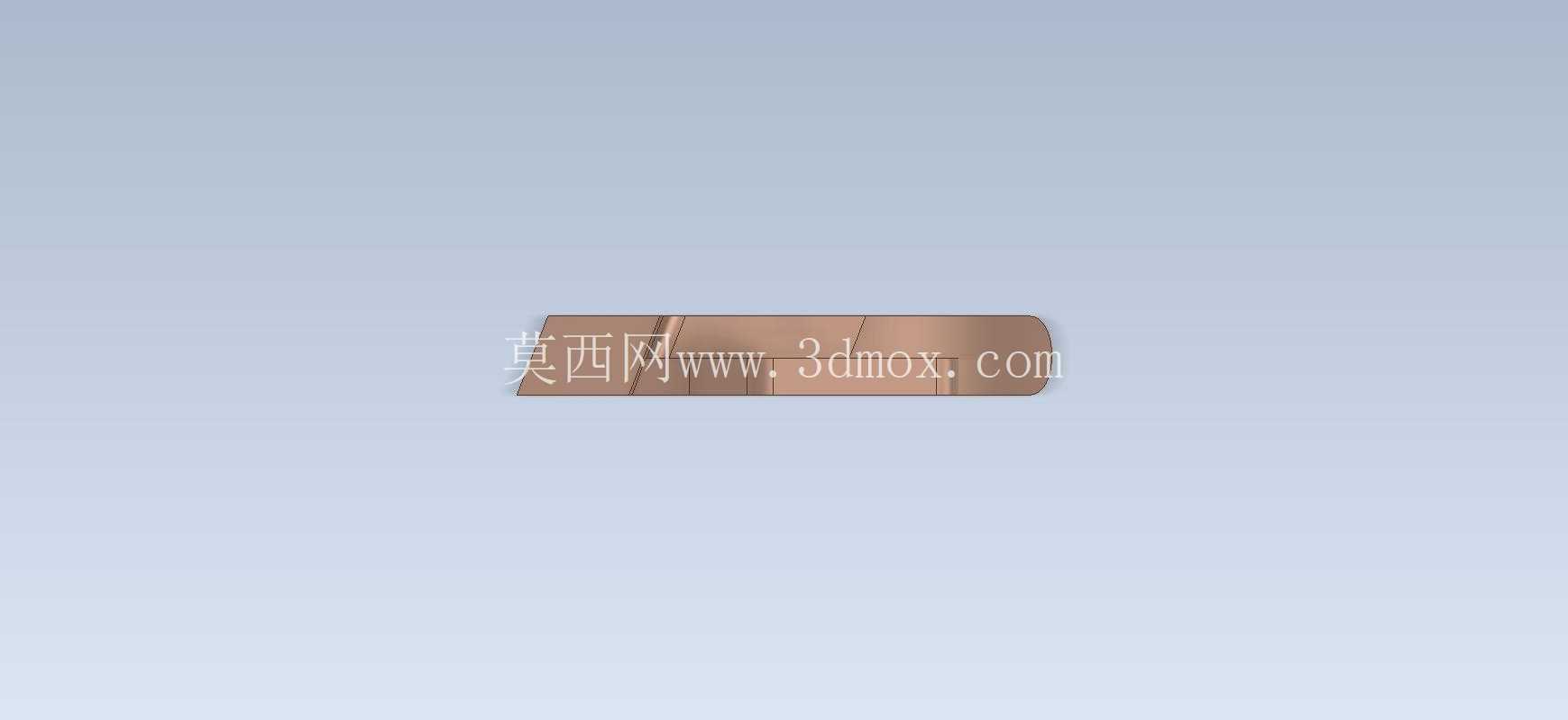

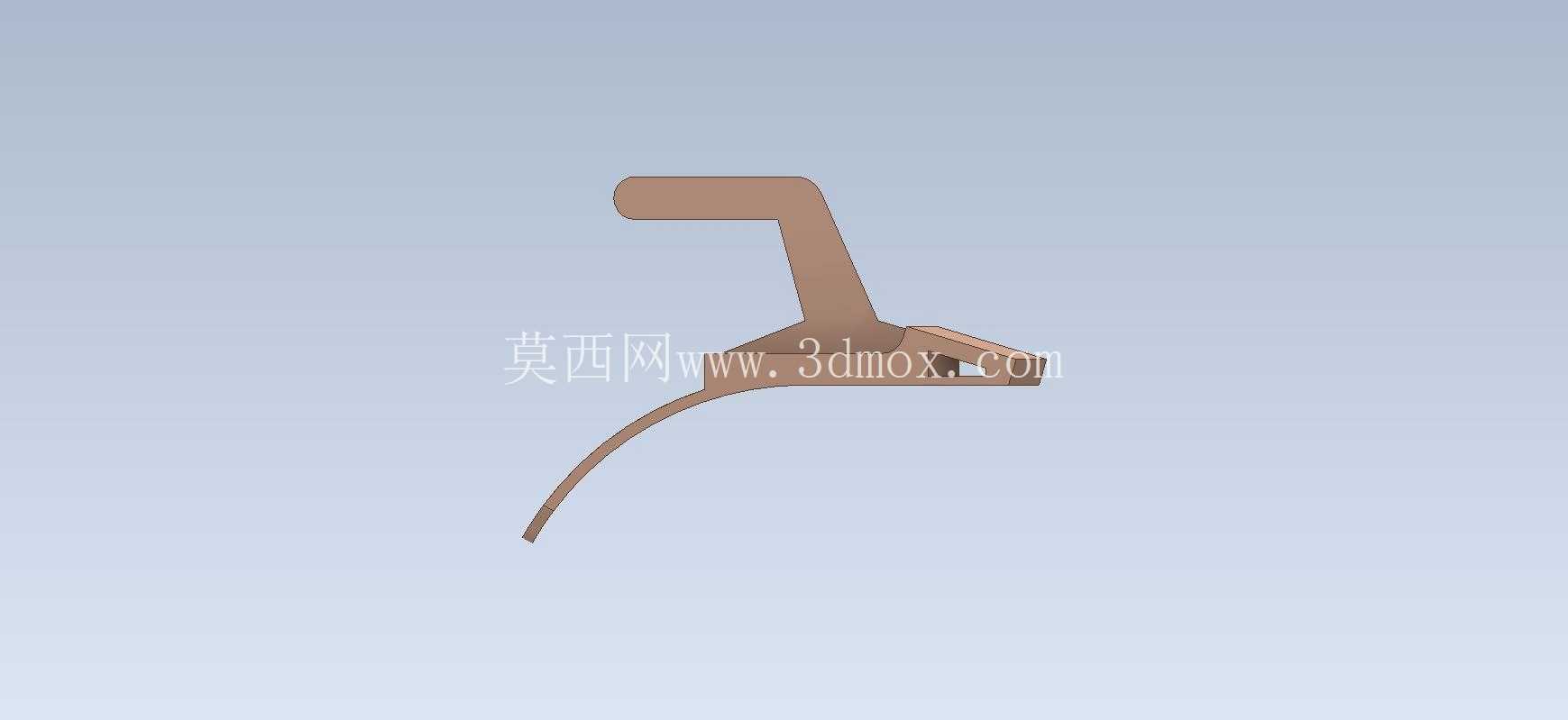

　　从结构形态来看，该零件分为三个功能段：长直握持段作为受力施力端，中部弯折过渡段承担形变储能作用，前端斜向卡舌作为锁止配合面，三个段之间的过渡圆角需要严格控制，圆角过小会导致应力集中，在反复掰动时出现断裂，圆角过大则会占用过多安装空间，无法适配紧凑的装配腔体。建模过程中首先需要确定卡接方向的基准面，先绘制卡舌部分的配合轮廓，卡舌的导入角通常设置在30度到45度之间，导入角过小会导致装配阻力过大，装配时需要施加过大的按压力，容易损坏周边薄壁结构，导入角过大则会降低卡接后的保持力，受振动后容易松脱。这类异形弯折支撑卡扣结构，常出现在小型快装工装、通讯设备内部走线固定、便携电子设备壳体锁止场景中，核心作用是通过自身结构形变实现快速卡接，替代螺丝等紧固件，减少装配工序，提升拆装效率。实际应用中，这类卡扣多采用POM或者65Mn材质，前者用于低频次拆装的塑料壳体连接，后者用于需要一定弹性复位能力的金属卡扣场景，设计时需要重点考量卡接行程与形变应力的匹配，避免反复拆装后出现塑性变形导致卡接失效。

　　长直握持段的截面采用矩形带圆角设计，截面尺寸需要根据材料的弹性模量计算，确保人手施加10N到15N的力时，握持段的形变位移刚好能让卡舌脱离配合卡槽，同时形变产生的最大应力不超过材料的屈服强度。中部弯折段的曲率半径是整个设计的核心，曲率半径过小会让弯折处的应力集中系数飙升，实际测试中，当弯折内R小于1.5mm时，塑料材质的卡扣经过不到20次拆装就会出现发白裂纹，金属材质的卡扣则会因为弯折处冷作硬化导致弹性下降。

　　安装边界方面，该零件的整体外轮廓需要完全嵌入安装基座的预留槽内，预留槽的宽度需要比零件最大宽度大0.2mm到0.3mm，给零件形变留出足够的活动空间，槽体深度需要比零件装配后的高度大0.5mm，避免装配后零件突出基座表面影响其他部件安装。卡舌部分的配合卡槽深度通常设置在1.2mm到1.8mm之间，卡槽的止退面需要设计成90度直角，确保卡入后不会因为反向受力脱出，止退面的边缘需要做0.1mm的微小倒角，避免卡舌滑入时被锐边切削磨损。建模时需要注意各段之间的平滑过渡，尤其是握持段与弯折段的衔接处，不能出现截面突变，否则会在受力时成为断裂起始点。

　　实际生产中这类零件如果采用注塑工艺，还需要在建模时预留0.5度到1度的脱模斜度，弯折处的壁厚要保持均匀，避免出现缩痕影响结构强度，如果是钣金冲压成型的金属卡扣，需要在弯折处预留工艺缺口，避免冲压时出现材料堆积导致尺寸超差。这类结构虽然看起来形态简单，但实际设计中需要反复校核形变位移、应力分布、卡接力三个核心参数，很多新手建模时只关注外形相似度，忽略了各功能段的尺寸匹配，导致做出来的模型要么卡接力过大装配困难，要么卡接过松容易松脱，无法满足实际使用要求。在通讯设备内部应用时，这类卡扣还需要考虑耐温性能，设备长期工作时内部温度可能达到60摄氏度以上，塑料材质的卡扣在高温下弹性模量会下降，设计时需要适当增加卡接余量，避免高温下卡接力不足导致部件松脱。在快装工装场景中，这类卡扣的握持段会做防滑纹理处理，方便操作人员徒手操作，不需要借助工具就能快速完成拆装，大幅提升工装换型的效率。
