CATICS竞赛级卡扣式连接件三维练习模型

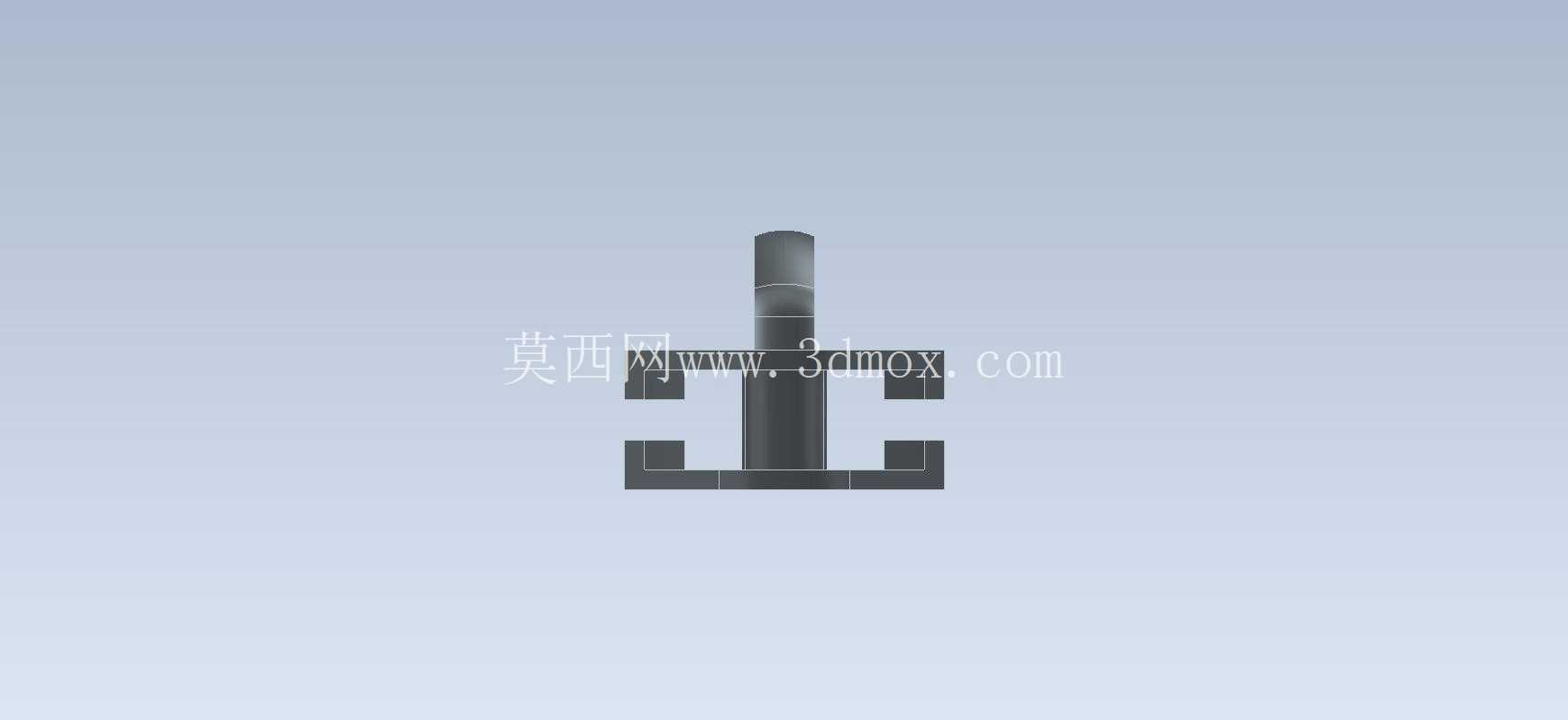

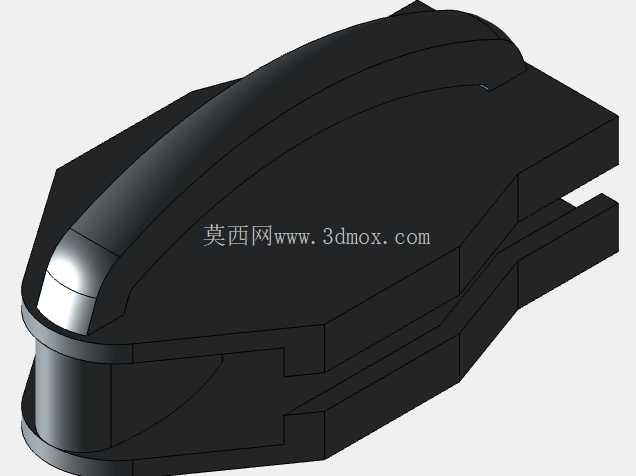

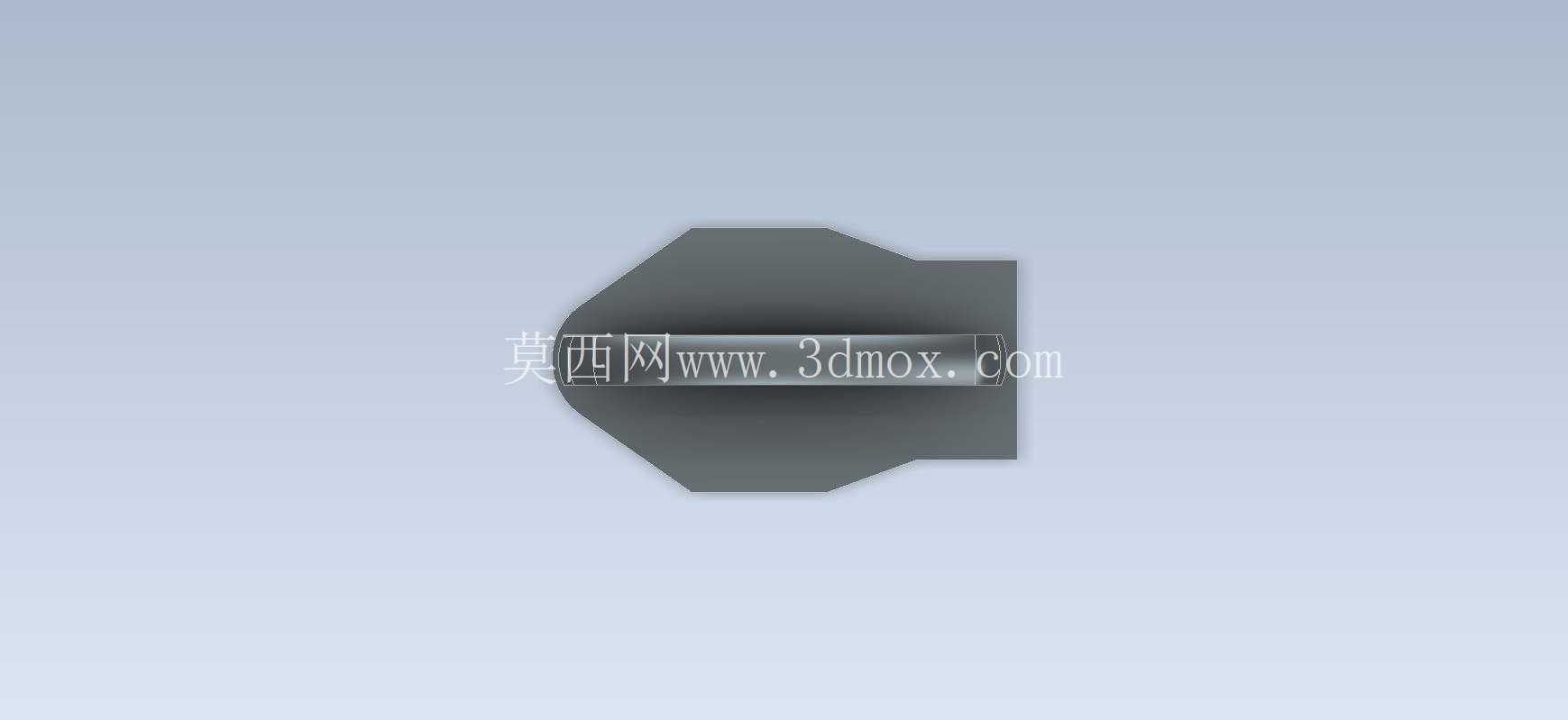

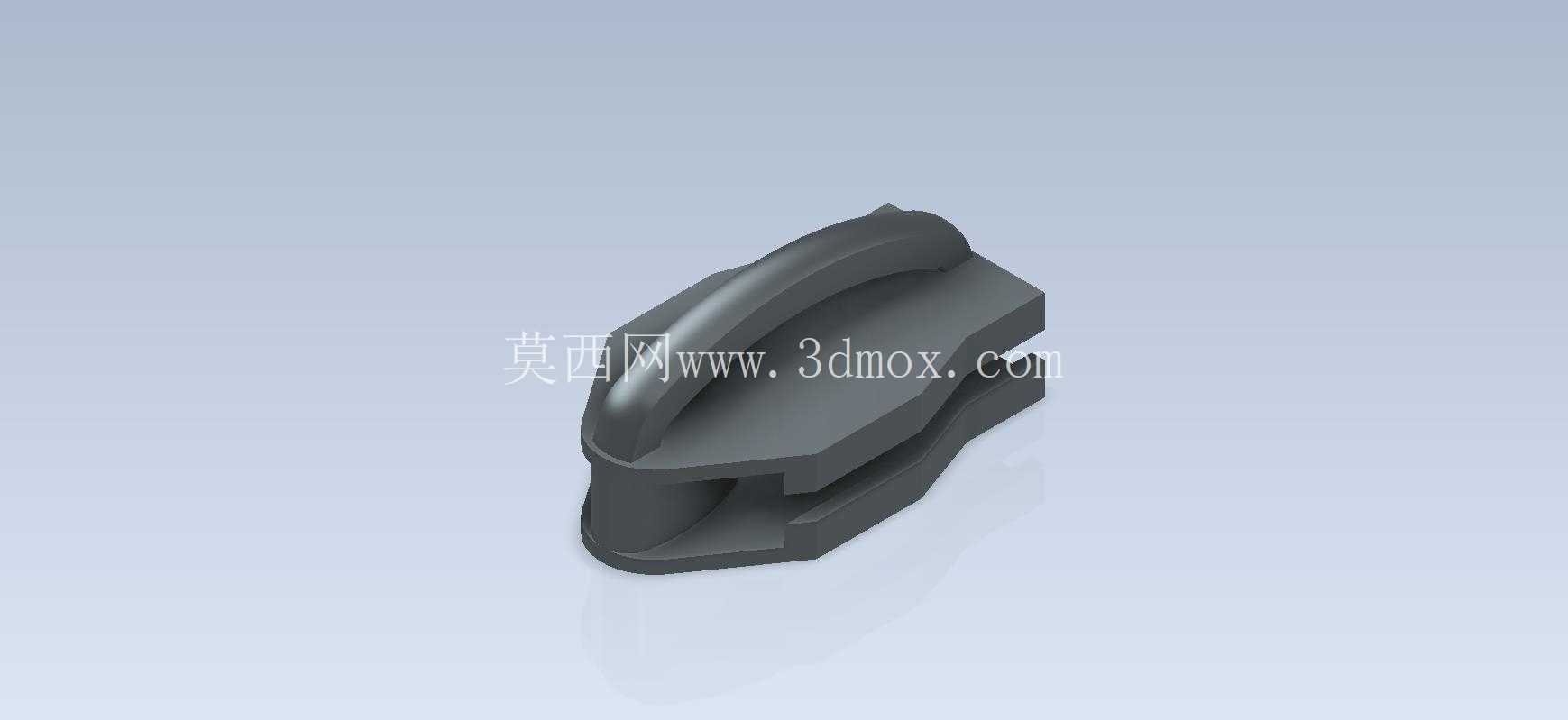

　　本次建模的卡扣式夹持构件，最初是CATICS三维建模竞赛的基础练习题，实际在工业场景中可作为小型线束固定夹、便携设备快拆卡扣、工装夹具定位块使用，日常在通讯设备布线、小型机电产品组装工位上，这类带弧形握持面的卡扣件十分常见，既可以作为手持设备的防滑握持结构，也能作为两个构件之间的快装连接锁扣，不需要额外紧固件就能实现快速卡合与拆卸。从结构设计逻辑来看，整个零件采用对称式布局，主体分为上下两个卡合槽位，顶部的弧形凸起是握持施力区，做了大圆角过渡处理，避免应力集中的同时，也能让操作人员按压卡扣时获得足够的摩擦力，不会出现打滑脱手的问题。

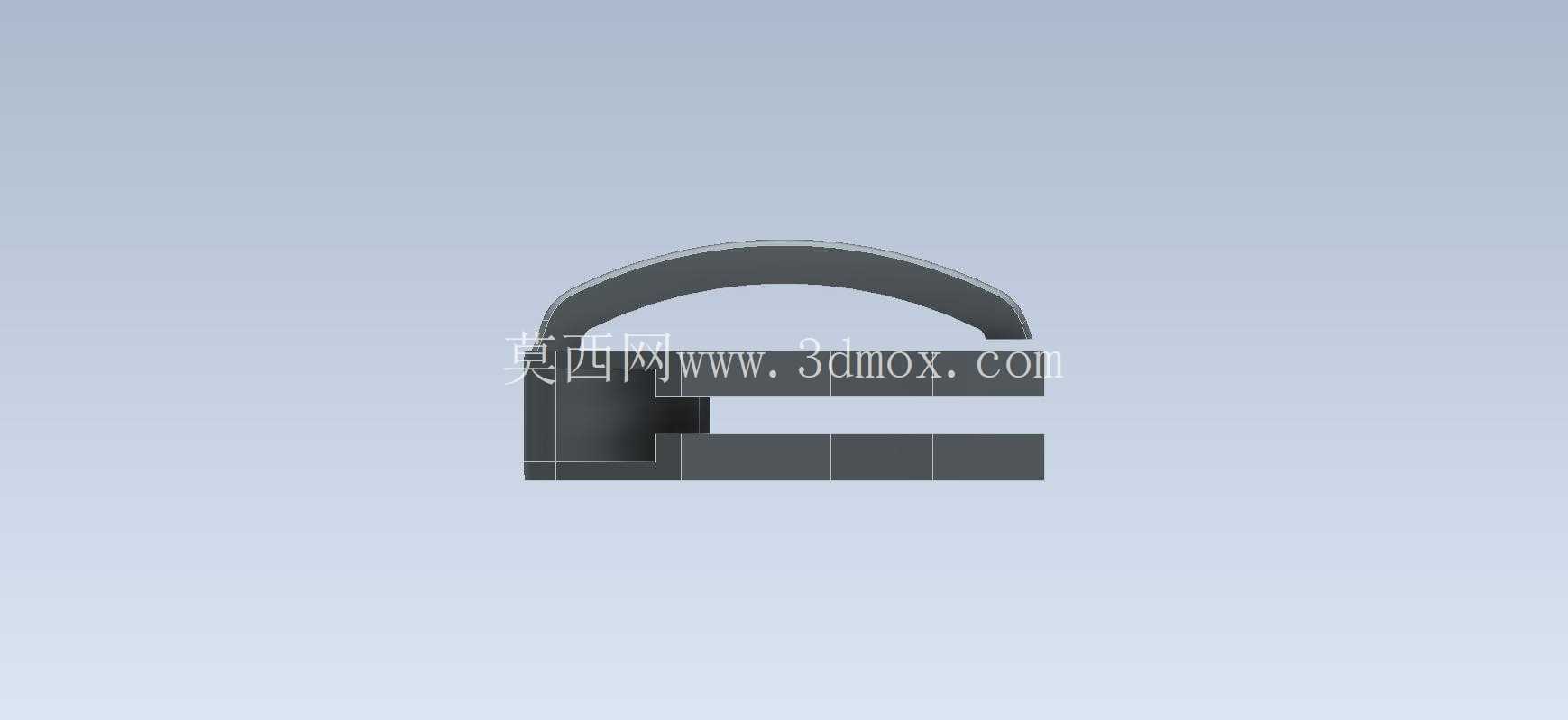

　　下部的两个平行卡槽是核心的连接功能区，卡槽的开口宽度做了0.2mm的导入倒角，方便对接构件快速滑入卡合位置，卡槽内侧预留了0.1mm的过盈配合量，卡合后能提供足够的抱紧力，不会因为设备运行的轻微振动出现松脱。在尺寸边界上，整个零件的最大外轮廓控制在40mm×25mm×30mm区间内，安装时不需要预留过大的操作空间，适合在紧凑的设备内部布局使用，所有的棱边都做了R0.5以上的圆角处理，既符合注塑成型的工艺要求，避免生产时出现锐边、填充不足的缺陷，也能防止装配时划伤操作人员的手部或者对接的线材表面。

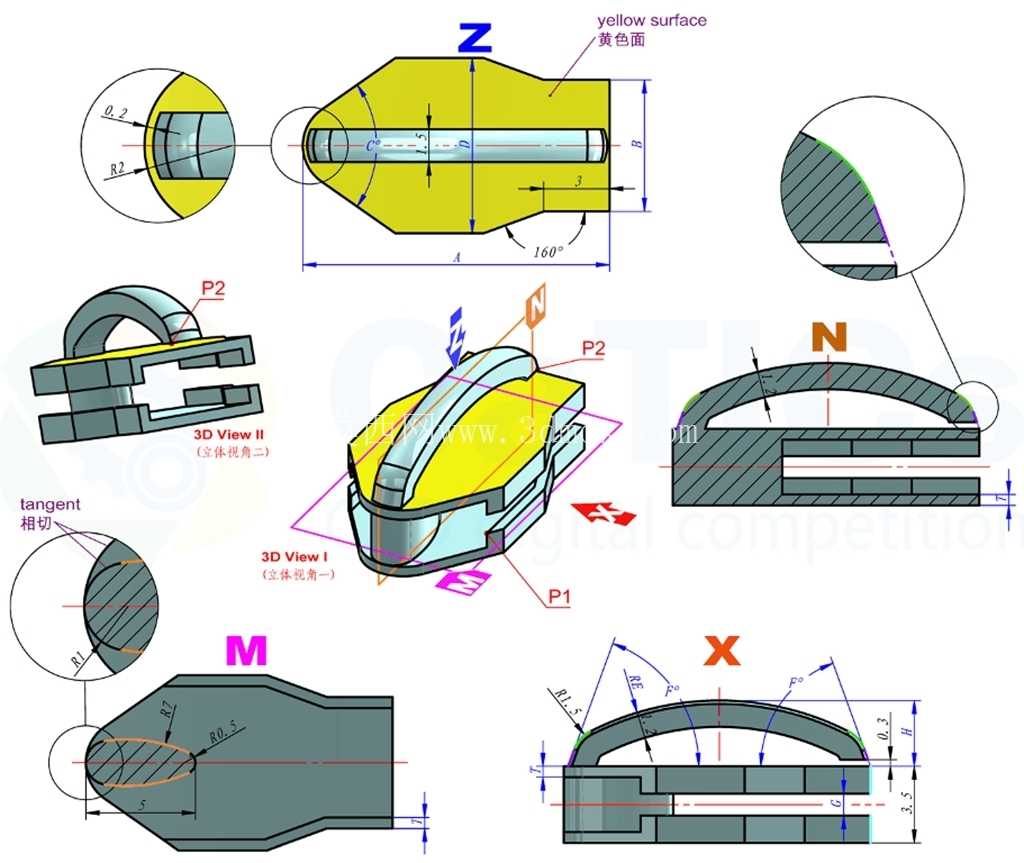

　　建模过程中需要重点注意几个特征的衔接处理：顶部弧形握持面和主体侧壁的相切过渡，要保证曲面G1连续，不能出现明显的接痕，否则实际生产时会在合模位置出现飞边；下部卡槽的内侧加强筋，厚度控制在主体壁厚的0.6倍，避免注塑时出现缩痕影响外观和装配精度；零件底部的平面是安装基准面，平面度要求控制在0.05mm以内，保证安装后卡扣的卡合位置不会出现偏移。这类零件虽然结构不算复杂，但非常适合练习三维建模中的对称特征构建、曲面过渡、拔模角度设置、工程化倒角处理等基础技能，很多刚接触结构设计的工程师容易忽略工艺细节，比如把卡槽的边缘做直角处理，或者壁厚设计不均匀，导致后续开模生产时出现各种缺陷，通过这类基础练习能快速建立面向制造的设计思维。

　　实际应用中，这类卡扣件如果用在通讯设备内部，一般会采用ABS或者PC材质生产，具备足够的韧性和强度，反复拆装次数可以达到500次以上不会出现断裂；如果用在户外设备上，会改用PA66加玻纤的材质，提升耐候性和抗老化能力，适应高低温变化的使用环境。设计时还要考虑卡合的解锁力度，顶部按压区的位置刚好在力臂的最优位置，操作人员只需要施加15N左右的按压力就能解锁卡扣，不需要使用额外的工具，大幅提升装配和维护的效率。整个零件没有复杂的内部流道或者异形结构，模具结构非常简单，采用两板模就能实现量产，生产效率高，单件成本可以控制在很低的水平，适合大批量应用在消费电子、通讯设备、小型家电等产品上。建模时还要注意拔模角度的设置，所有沿着开模方向的侧壁都设置了1.5度的拔模角，避免脱模时出现刮伤表面的问题，卡槽内部的倒扣位置采用斜顶结构就能顺利出模，不需要复杂的抽芯机构，进一步降低了模具的制造成本。很多初学者在做这类练习时，往往只追求外形相似，忽略了这些工程化的细节，导致建出来的模型只能用来展示，无法直接对接生产，而这类竞赛练习题的核心目的，就是让建模者在练习基础操作的同时，逐步建立符合工业生产要求的设计习惯，理解每一个结构特征背后的工艺逻辑和功能需求，而不是单纯的堆砌几何形状。
