化油器器盖结构设计三维建模练习作品

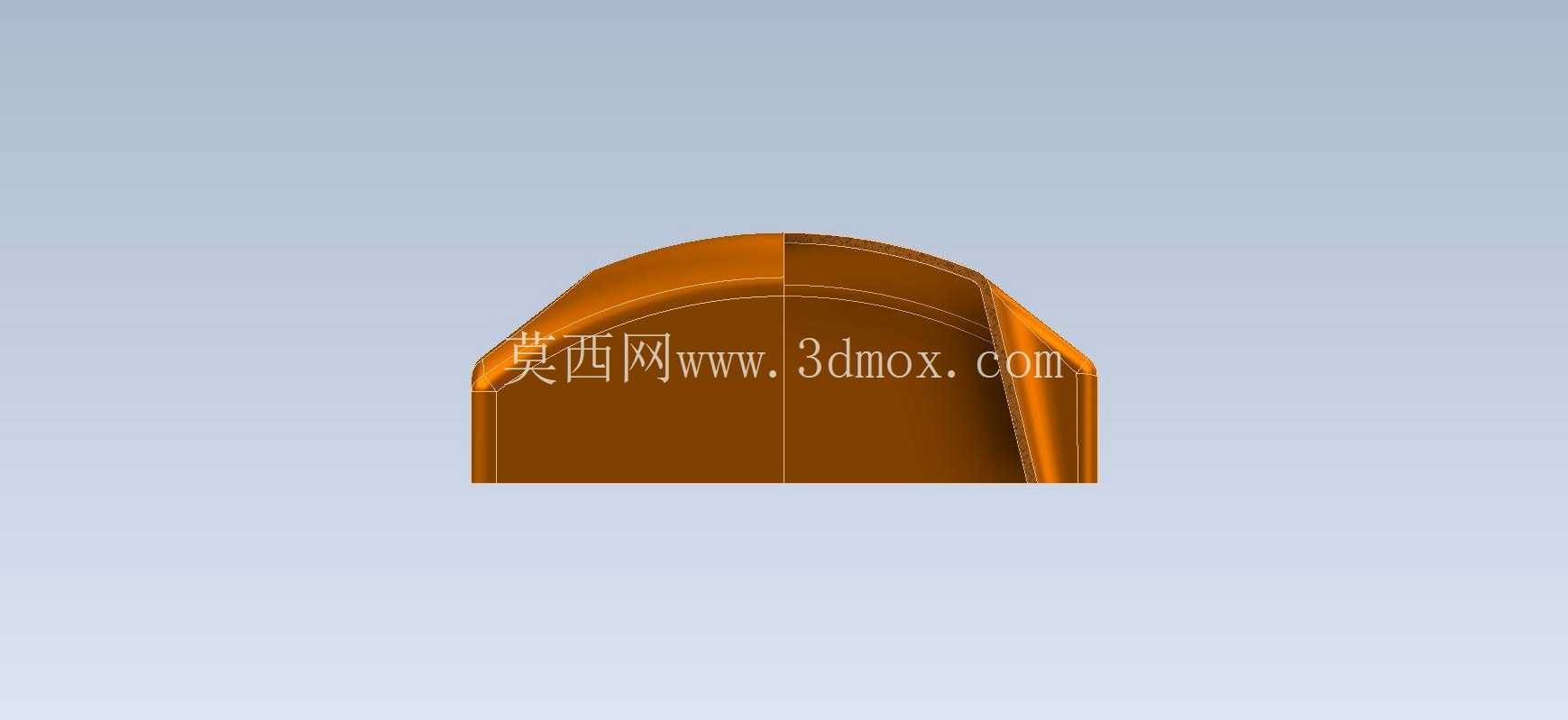

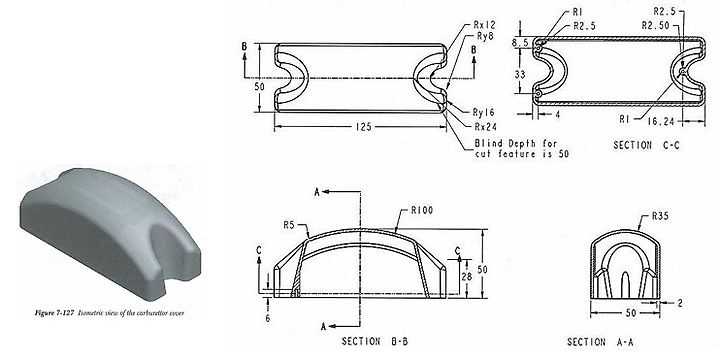

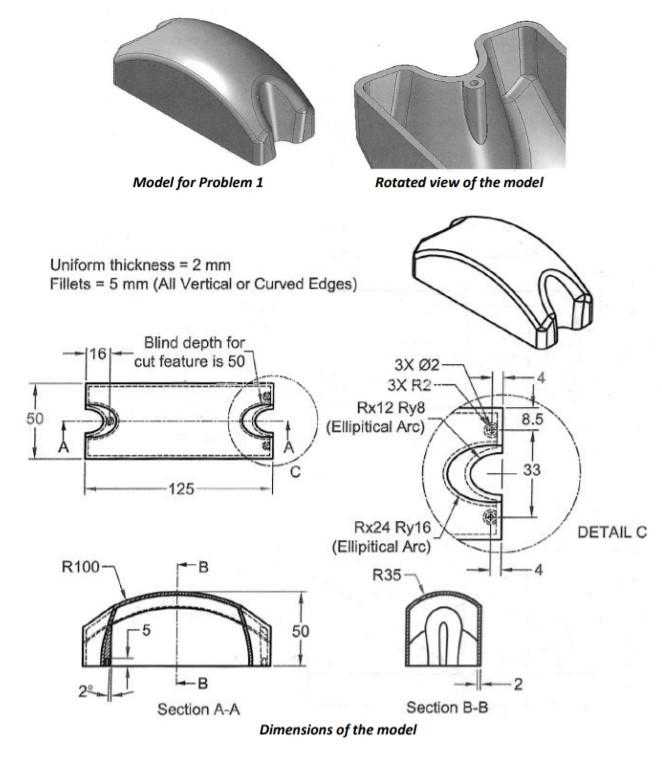

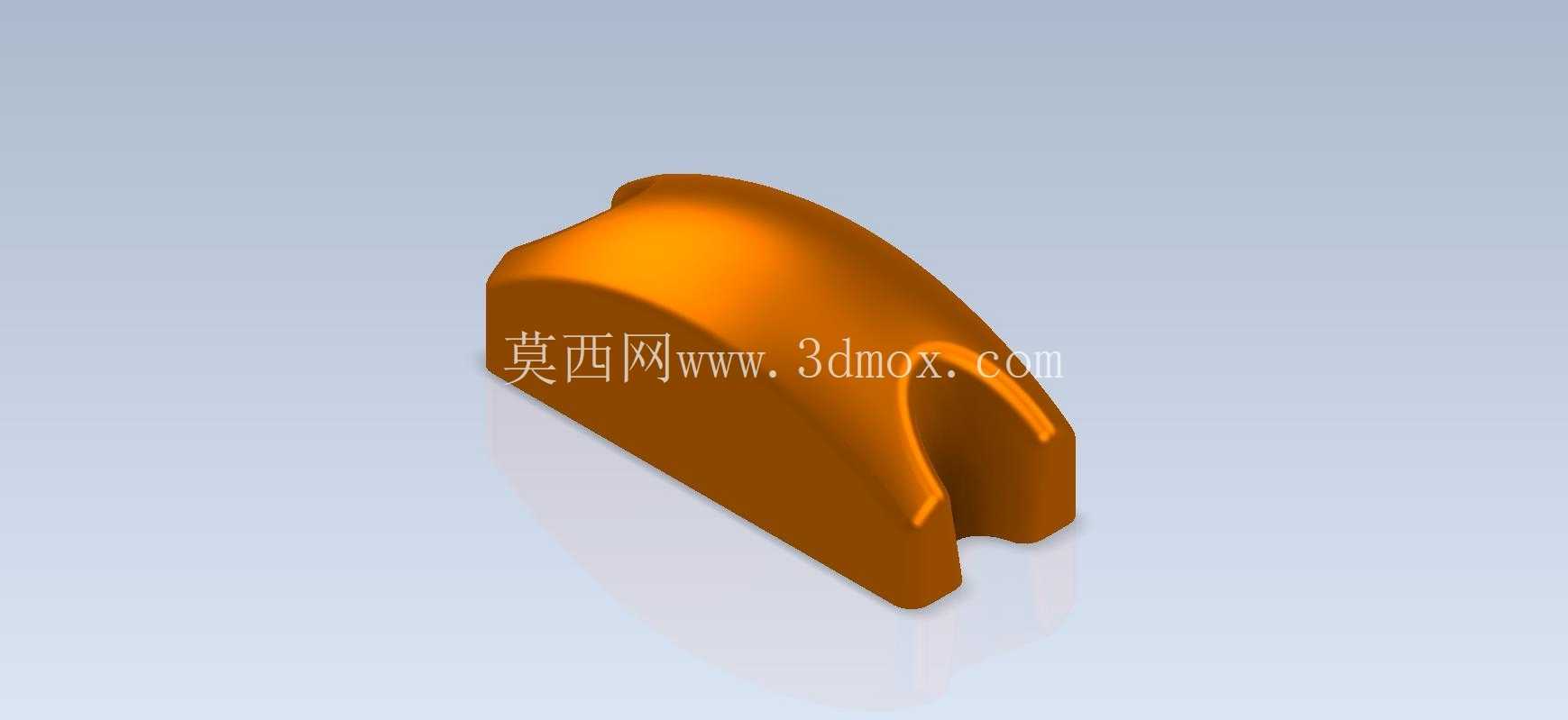

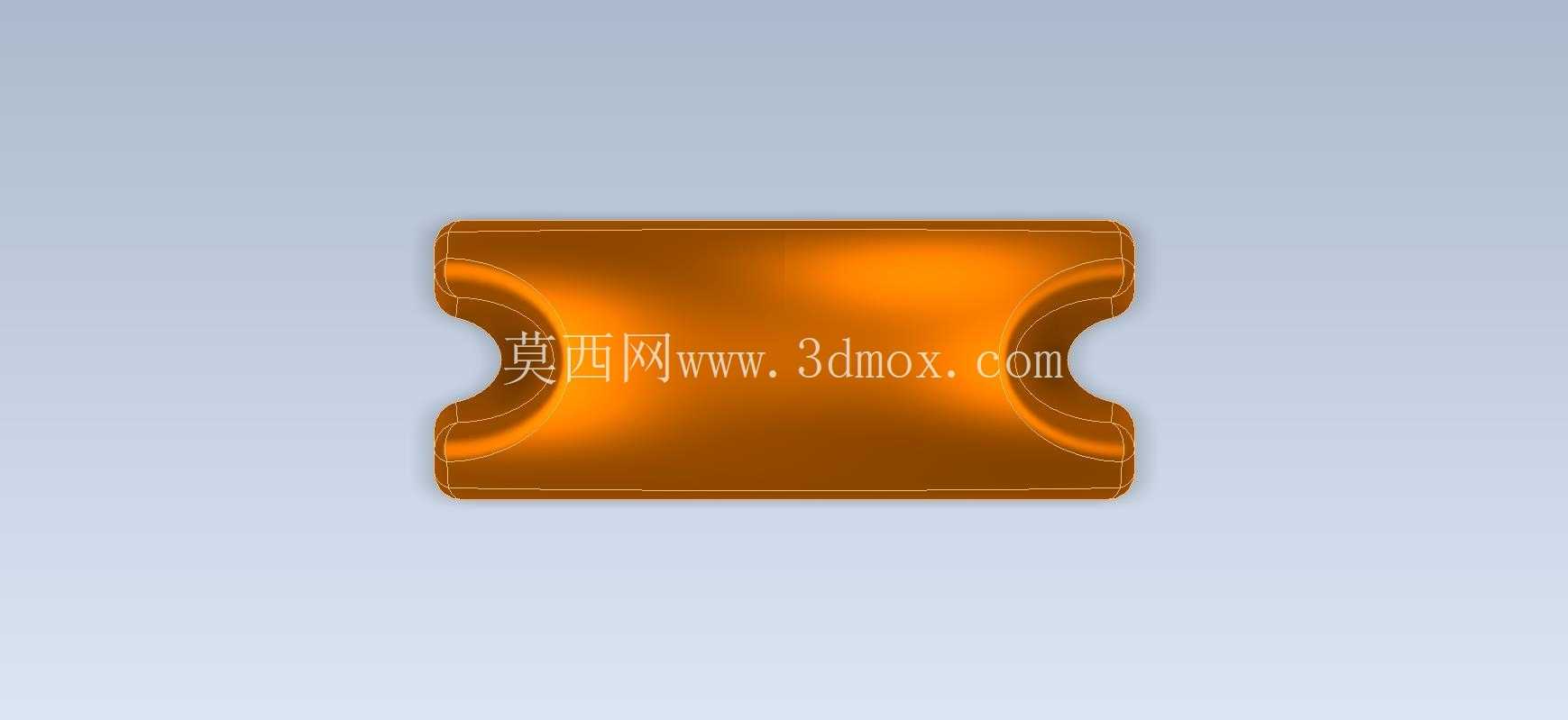

　　化油器作为内燃动力设备中负责燃油与空气配比供给的核心部件，其端盖的结构合理性直接影响整机的密封性能、装配效率与长期运行稳定性，本次建模的化油器器盖，是面向小型通用汽油机配套化油器做的结构练习件，这类零件广泛应用在园林机械、小型发电机组、摩托动力单元等搭载小排量内燃动力的设备上，日常作业中需要承受燃油蒸汽的轻微腐蚀、发动机运行带来的持续振动，同时还要兼顾与化油器本体的配合精度，避免出现漏油、漏气导致的空燃比失准问题。从结构设计逻辑来看，这个器盖采用半包覆式的曲面造型，并非规则的平面压盖结构，外轮廓的弧形曲面首先是为了匹配化油器本体上部的腔体造型，给内部的油针、弹簧组件留出足够的运动避让空间，避免盖体装配后与内部运动件发生干涉；盖体侧边的开槽结构，是为了适配化油器上的调节螺钉走线或者调节扳手的操作空间，不需要完全拆卸端盖就能完成怠速、混合气浓度的现场调校，大幅降低后期运维的操作难度。在安装边界的考量上，这类化油器盖的配合面需要做平面度公差约束，通常装配面的平面度要控制在0.05mm以内，配合密封垫片才能实现可靠的静密封，避免燃油蒸汽泄漏；盖体的壁厚设计采用均匀过渡的思路，整体壁厚保持在2.5mm左右，曲面转角处做了R3以上的圆角过渡，既可以避免注塑或者压铸成型时出现缩痕、应力集中的问题，也能提升零件整体的抗冲击性能，在设备发生轻微磕碰时不容易出现开裂破损。

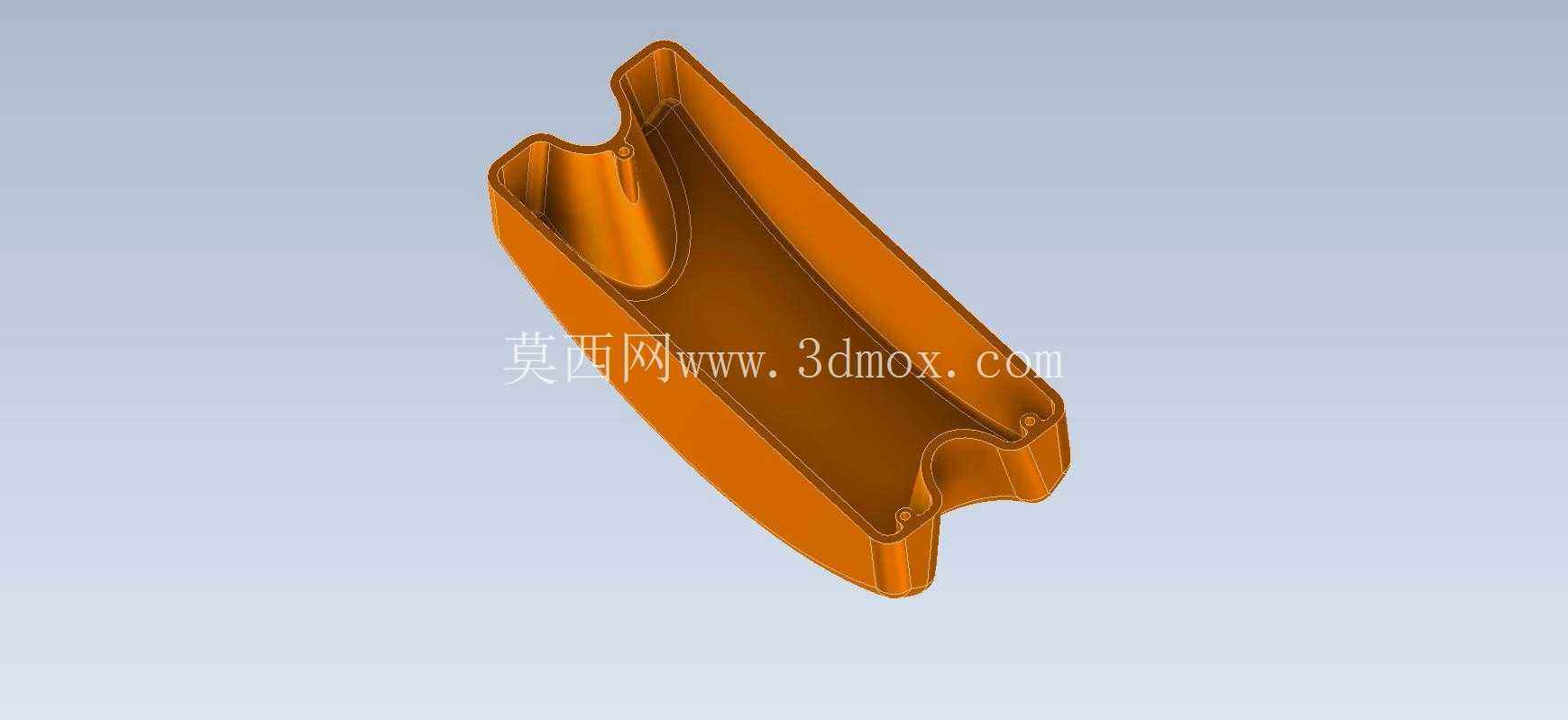

　　从实际应用场景出发，这类化油器盖的固定方式通常是采用侧边卡扣配合两颗紧固螺钉的形式，建模时预留的安装凸台位置需要和化油器本体上的安装柱完全同轴，装配后螺钉的锁紧力可以均匀分布在整个配合面上，不会出现局部压应力过大导致垫片变形失效的问题；盖体内侧设计有一圈环形的密封槽，用来嵌入橡胶密封垫，密封槽的深度比密封垫的压缩厚度小0.3mm左右，装配后密封垫被均匀压缩，既能阻隔燃油蒸汽外泄，也能阻挡外部的灰尘、水汽进入化油器内部污染油道。

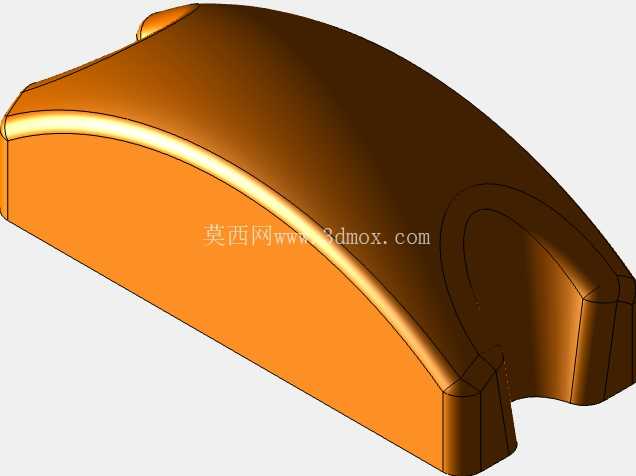

　　建模过程中重点练习的是不规则曲面的顺滑过渡处理，外表面的大弧形面需要保证曲率连续，避免出现曲面褶皱、棱线错位的问题，因为这类零件如果采用压铸工艺生产，曲面不光顺会直接导致脱模困难，后续抛光处理的工作量也会大幅增加；侧边的开槽位置与主曲面的衔接处做了渐消面处理，既保证了结构强度，也让零件的外观线条更流畅，不会出现生硬的直角转折带来的应力集中点。在尺寸链的校核上，盖体的整体高度需要和化油器内部弹簧的预压缩行程匹配，盖体装配到位后，弹簧的预紧力要处于设计区间内，既不能因为盖体过高导致弹簧预紧力不足，出现油针晃动引起的供油不稳，也不能因为盖体过低导致弹簧过度压缩，出现卡滞、油门响应迟滞的问题；盖体的外轮廓尺寸要控制在化油器本体的安装边界以内，不能突出于化油器的整体安装轮廓，避免在动力设备整机装配时和周边的空滤器、油门拉线等部件发生位置干涉。

　　这类零件虽然结构尺寸不大，但是属于动力系统中的密封功能件，建模时每一处结构的尺寸设定都要对应实际的装配需求与使用场景，不能只追求外观造型的流畅而忽略功能层面的要求，比如盖体上如果需要预留标识刻印的位置，就要选择平面度较好的外侧曲面区域，避免标识在曲面弧度较大的位置出现刻印不清、脱模斜度不足的问题；所有的拔模方向都要统一指向盖体的开口方向，拔模斜度设置在1.5°左右，保证成型后可以顺利脱模，不会出现零件粘模导致的结构缺损。
