带加强筋立式安装支撑固定座结构

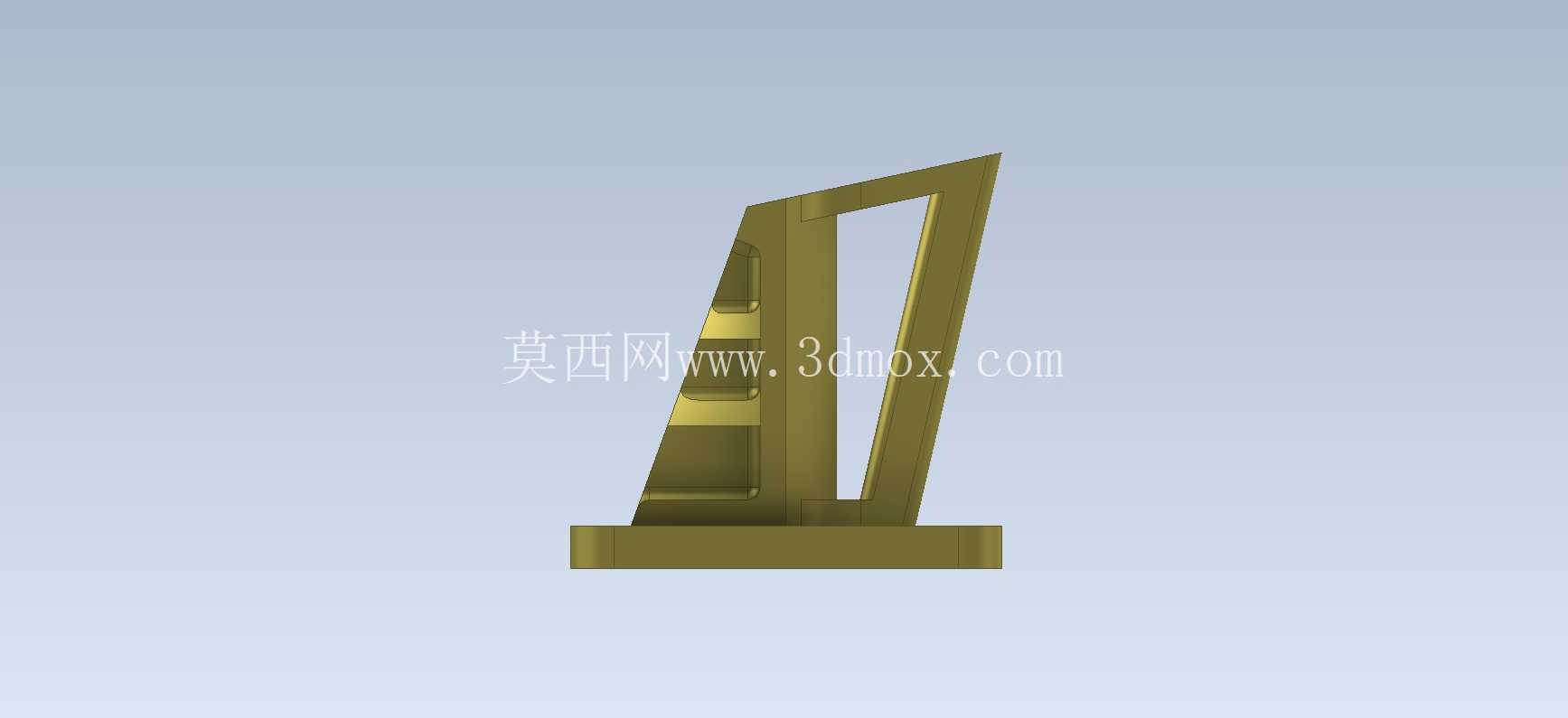

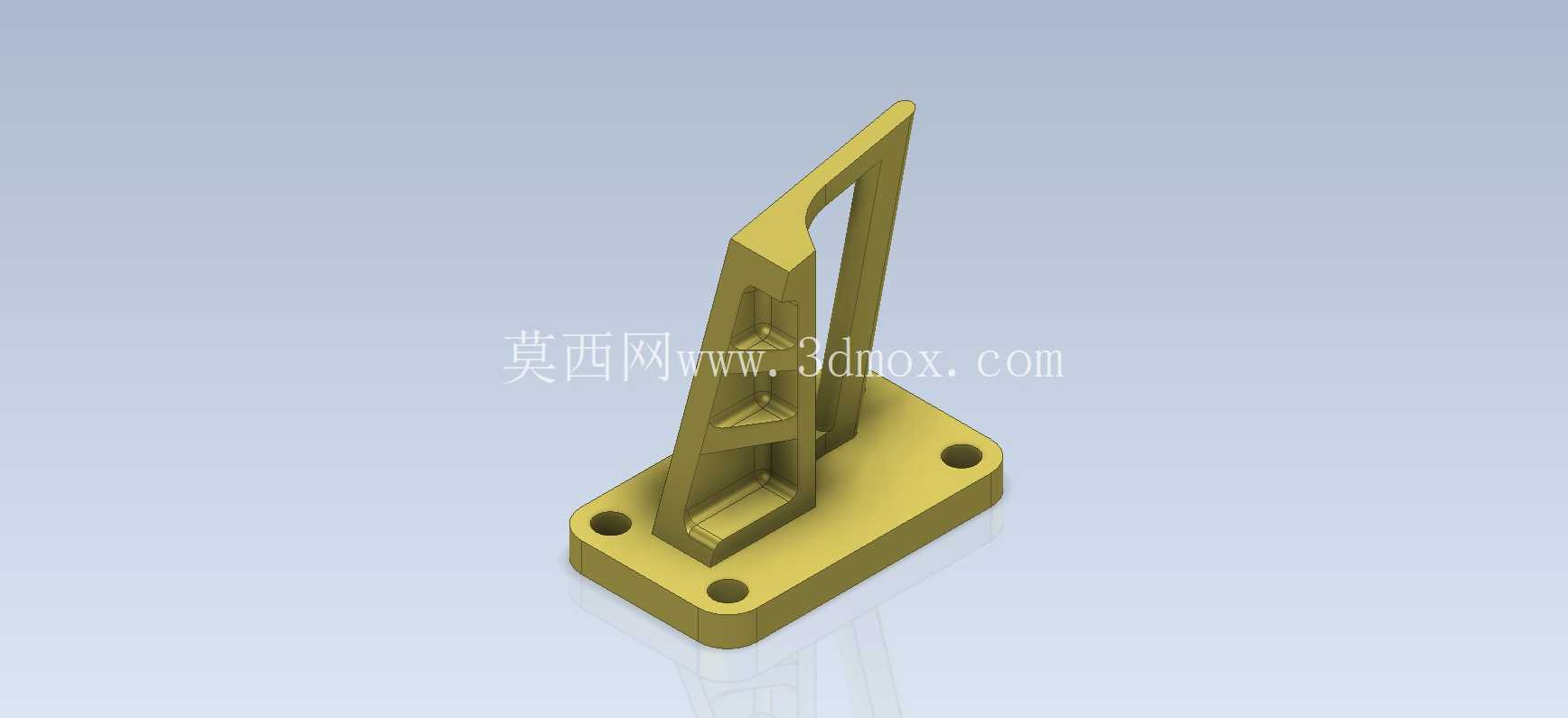

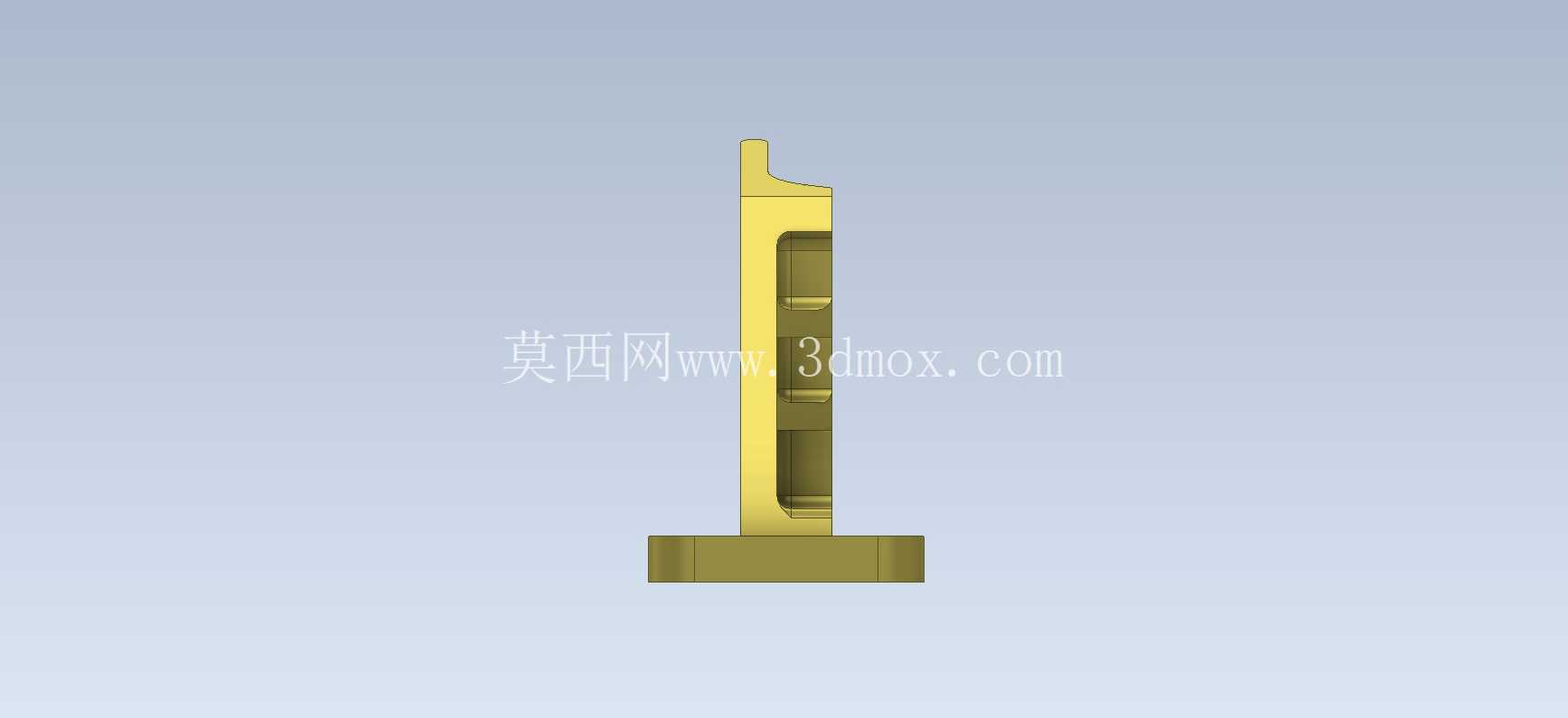

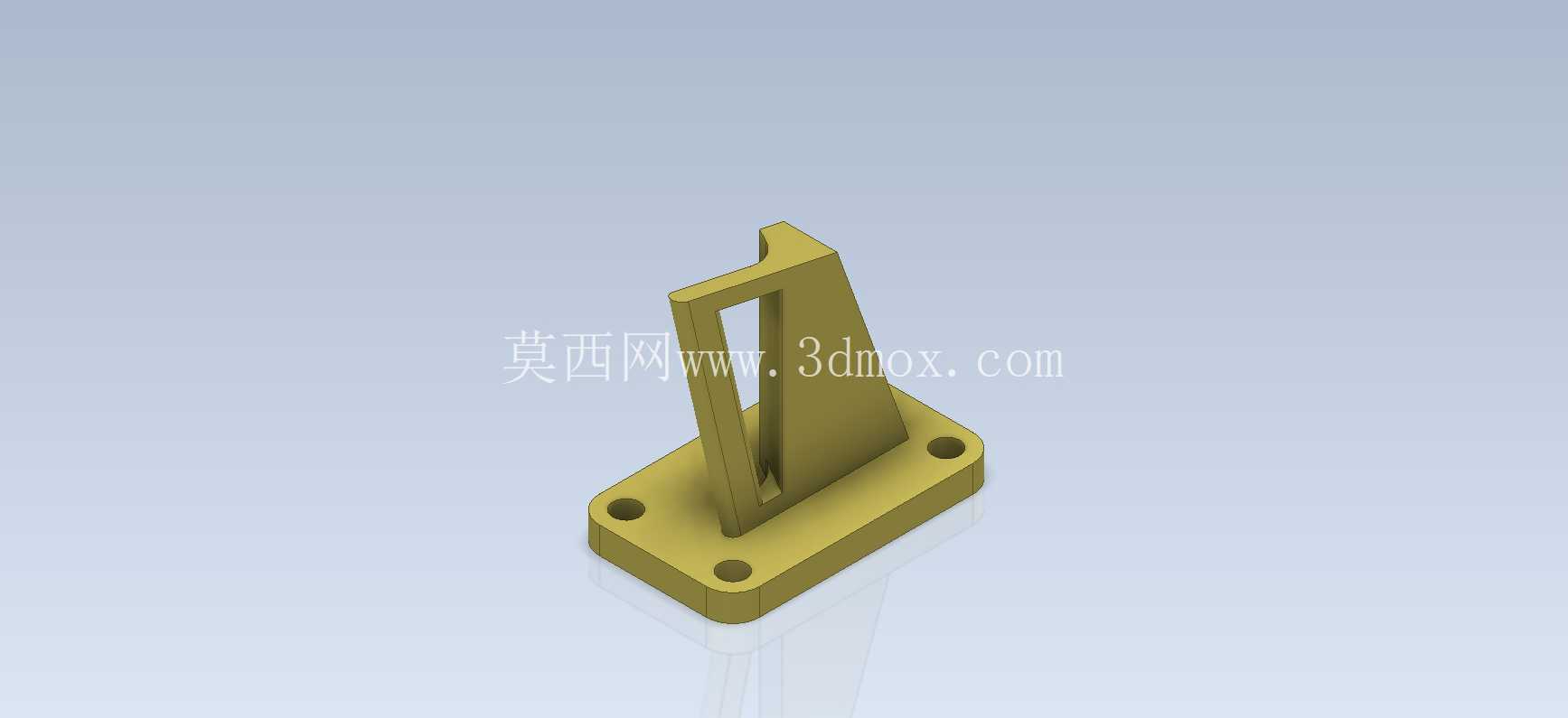

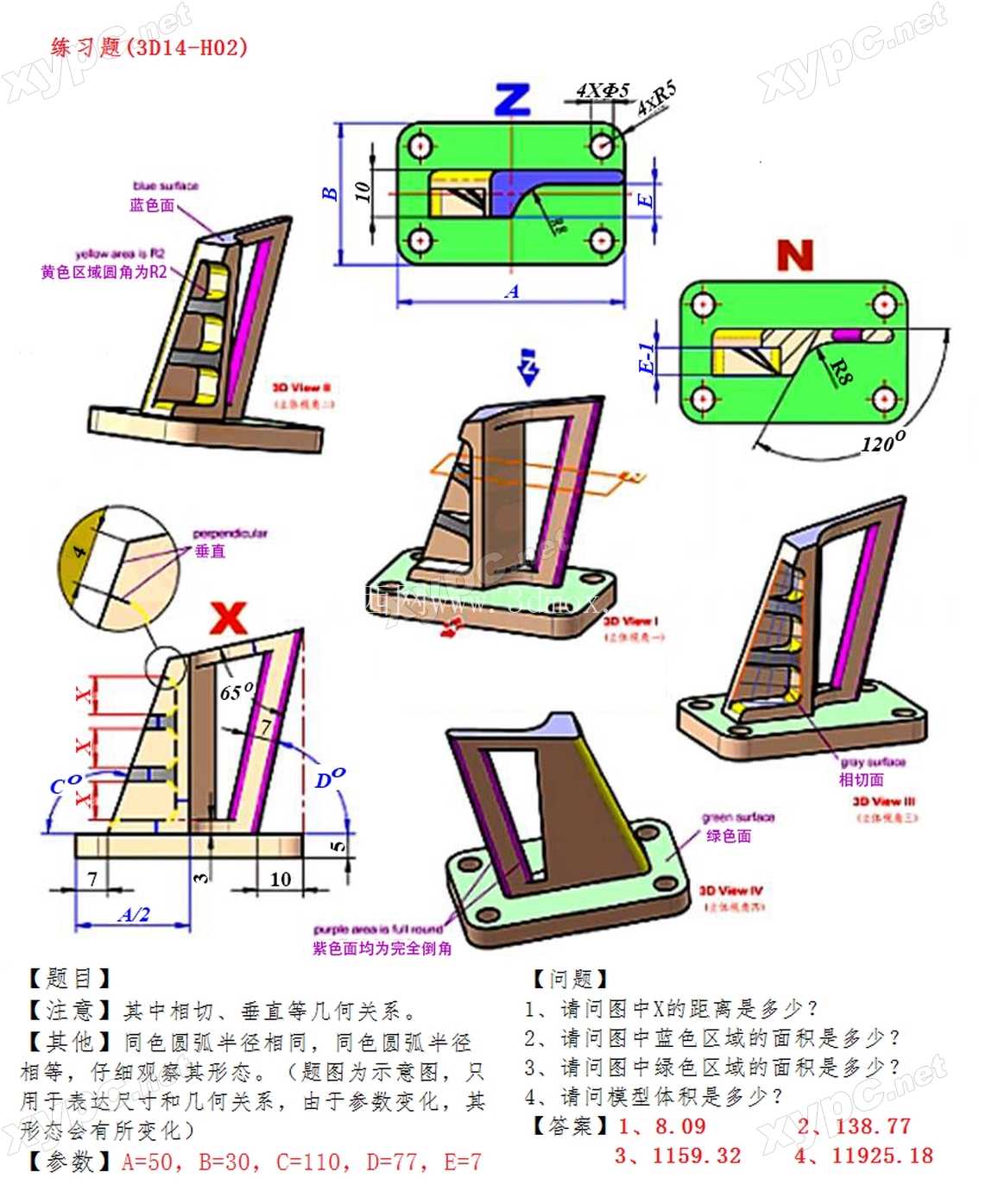

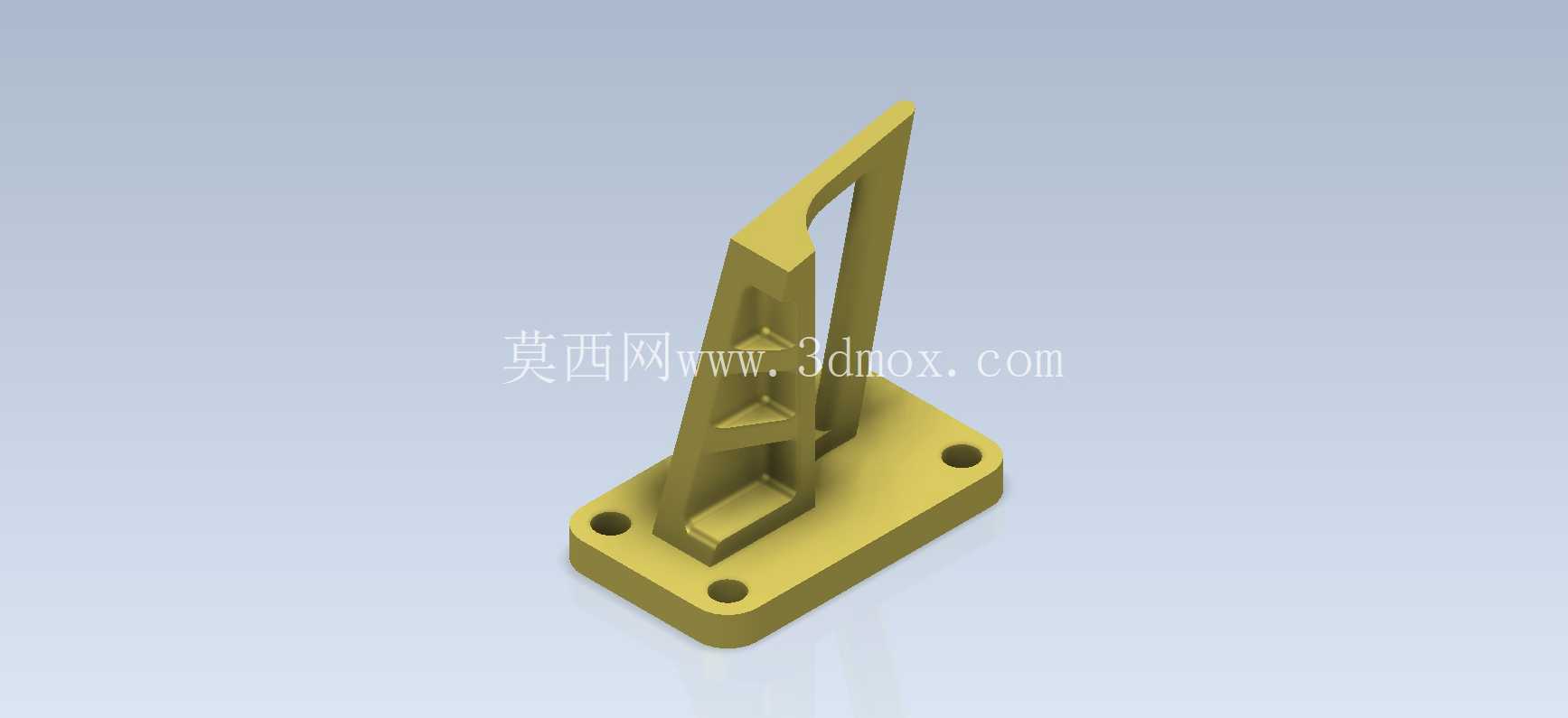

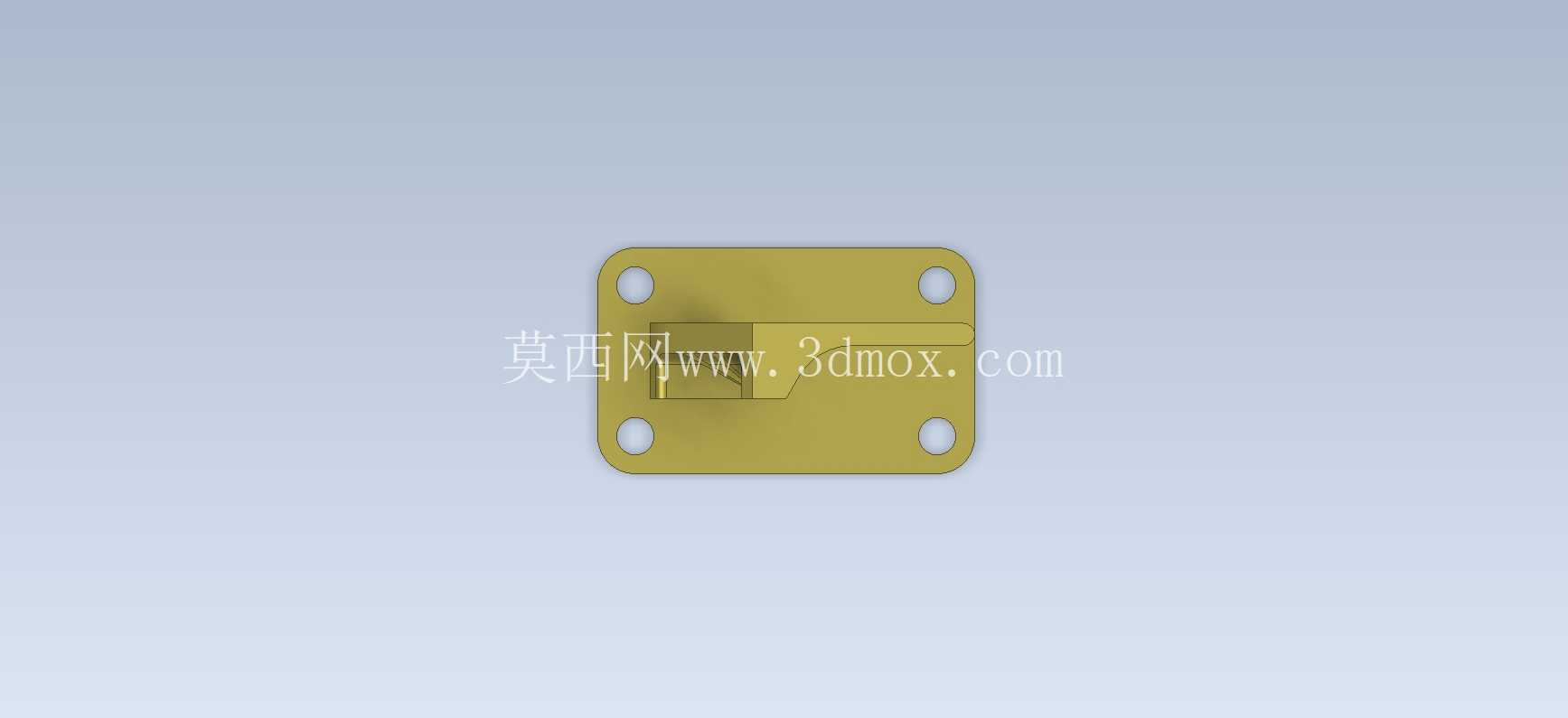

　　这类带加强筋的立式支撑固定座，多应用在小型自动化设备的工位旁侧、通讯检测工装的载具架设场景中，也常作为教学实训台的功能件安装基座，用来承托小型传感器、导向拨块或是轻载的执行元件，避免悬臂负载出现形变偏移。从结构功能来看，底部的矩形安装板设置了四个沉头安装孔，孔位分布在安装板的四个角区域，沉孔深度刚好可以容纳内六角圆柱头螺钉的头部，安装后螺钉端面不会突出底座平面，不会干涉上方构件的装配，安装板的厚度经过受力核算，在承受单侧悬臂负载时，不会因为螺栓锁紧应力出现板面翘曲。

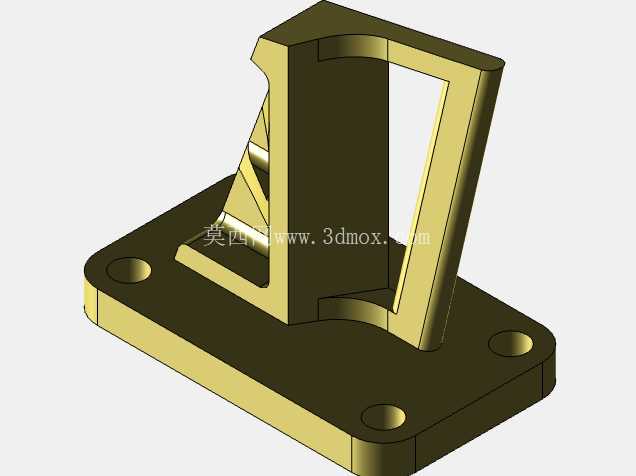

　　立式支撑臂采用了变截面的设计，靠近底座的位置壁厚更大，向上延伸的过程中壁厚逐步收窄，既控制了整体的零件重量，也保证了支撑臂的抗弯截面模量满足负载要求，支撑臂内侧设置了两道三角形加强筋，筋板从底座上表面一直延伸到支撑臂中部高度，筋板的厚度与支撑臂侧壁保持一致，避免筋板与壁面衔接处出现应力集中，在长期承受交变负载的场景下，也不容易出现焊缝（如果是焊接件）或是注塑/铸造转角处的开裂问题。支撑臂的顶端做了斜切收边处理，顶端的安装面设置了一个贯通的长槽，这个槽位既可以作为穿线通道，给安装在支撑臂上的检测元件走信号线，也可以作为导向槽，配合锁紧螺钉实现上部安装件的高度微调，适配不同的工位高度需求。

　　设计这类构件的时候，首先要确认的是安装边界：底部安装板的长宽尺寸需要匹配设备铝型材框架的槽位间距，四个安装孔的中心距要对应型材的槽口中心，避免现场安装时出现孔位错位无法固定的问题；其次要核算支撑臂的伸出高度与负载的力矩关系，当上部安装的元件重量超过500g时，加强筋的高度需要延伸到支撑臂的三分之二位置，避免支撑臂顶端出现过大的挠度，影响检测元件的定位精度。从实际装配的角度来看，支撑臂与底座的衔接处做了R角过渡，不管是采用机加工、3D打印还是注塑成型的工艺，这个R角都能减少应力集中，同时也能避免装配时锐边划伤操作人员。

　　零件的所有安装孔都做了倒角处理，方便螺钉导入，沉孔的同轴度控制在0.1mm以内，保证螺钉锁紧后不会出现偏斜，导致安装应力集中在单个孔位上。这类支撑座在实际使用中，不需要做额外的表面处理，如果是采用铝合金机加工的方案，做本色阳极氧化即可提升耐磨性能，如果是采用工程塑料3D打印的方案，选择PETG或者ABS材料就可以满足日常的轻载使用需求，在通讯类测试工装中，这类支撑座还可以起到绝缘隔离的作用，避免测试回路与设备金属框架导通影响测试精度。在建模过程中，需要优先确定安装孔的位置基准，以底座的中心作为坐标原点，向上推导支撑臂的轮廓与加强筋的位置，保证所有特征的对称性，避免出现重心偏移导致安装后底座受力不均的问题，长槽的宽度要匹配常用的M3或者M4锁紧螺钉，槽的长度要预留至少10mm的调节余量，满足现场调试的微调需求。
