双层折返式工业操作钢制斜梯结构

这套钢制斜梯结构主要服务于工业厂区内的高位操作平台、设备巡检通道、生产工段中转作业面的人员登高需求，常见于化工生产装置区、钢结构厂房操作层、仓储设备高位检修位、生产线跨线通道等场景，解决不同高程作业面之间的人员通行问题，同时配套的平台结构可承载操作人员临时停留、小型工器具放置的功能，满足日常巡检、设备操作、故障排查等作业的通行与站位需求。

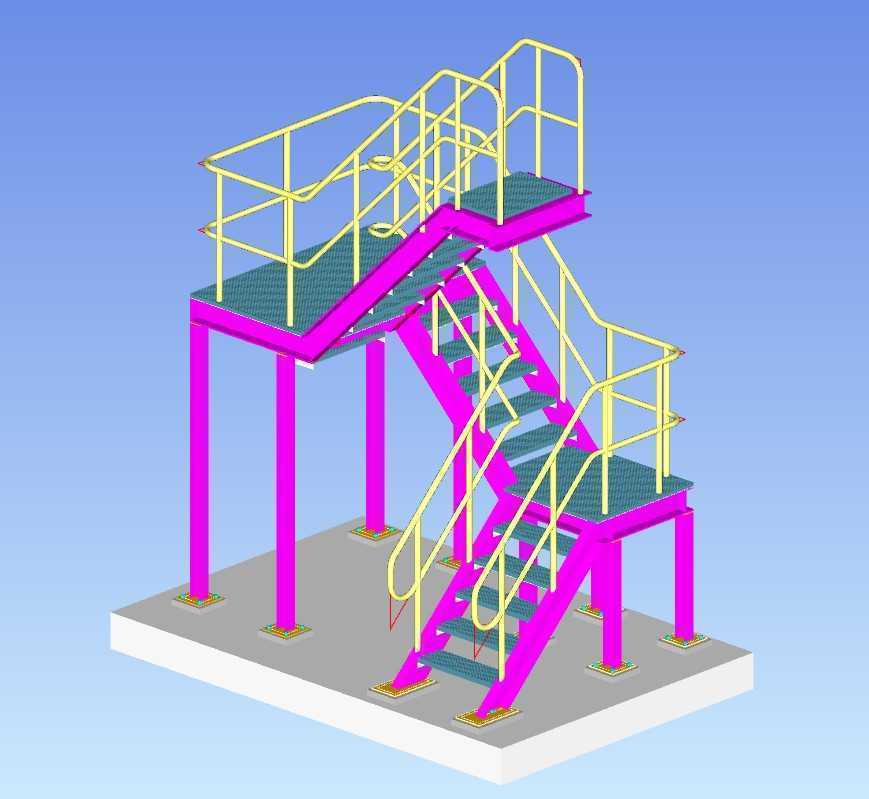

从结构功能特性来看，整套设施采用分体模块化设计逻辑，斜梁作为梯段的核心承重构件，采用型钢弯折成型，两端分别与下层基础预埋板、上层平台框架做刚性焊接连接，传递梯段的竖向荷载与水平侧向力；踏步采用防滑花纹钢板制作，每级踏步的踢面高度、踏面宽度均按照人体工程学参数设置，避免人员上下梯段时出现磕碰、踏空风险，踏步与斜梁之间采用满焊连接，边缘做倒角打磨处理，去除焊接毛刺防止剐蹭作业人员衣物。两侧的防护栏杆采用圆管弯折成型，扶手高度符合工业防护设施的安全要求，栏杆立杆与梯段斜梁、平台边框做等间距焊接固定，中间设置两道横杆作为防护，防止人员从梯段或平台侧方坠落，栏杆所有对接位置均做打磨圆滑处理，无尖锐突出棱角。平台部分采用型钢焊接成框架结构，台面铺设防滑格栅板或花纹钢板，平台边缘设置挡脚板，防止放置在平台上的小型工具、零件滚落至下层区域。支撑立柱采用H型钢或方管制作，底部与混凝土基础上的预埋钢板通过螺栓连接或焊接固定，每根立柱底部设置加劲肋板，增强立柱与基础连接部位的抗剪、抗扭能力，避免长期受载后出现连接部位变形、立柱失稳的问题。

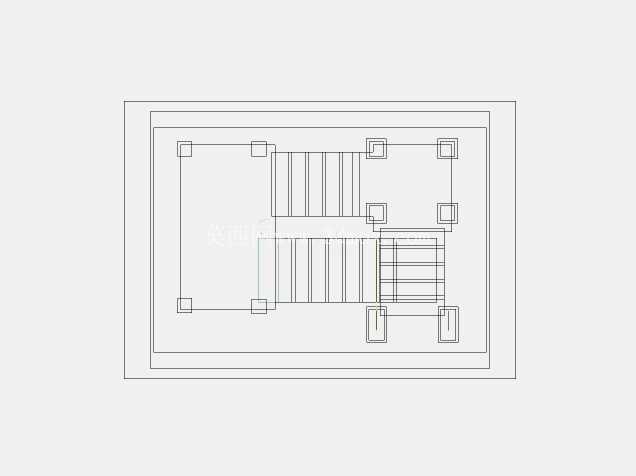

设计过程中首先需要确定上下作业面的高程差，结合现场可用的平面空间确定梯段的坡度，折返式的布局能够在有限的水平投影范围内实现较大高程的爬升，相比直梯大幅降低人员上下的体力消耗，也能避免直梯通行时的坠落风险。建模阶段需要先搭建整体的线框定位骨架，确定下层基础、中间转台、上层平台的三个高程基准面，再依次排布支撑立柱的位置，确保每根立柱的落点都对应基础的承载区域，避开下方的管线、设备布置区域；随后搭建斜梁的走向，核对每级踏步的位置与高程，确保踏步间距均匀，无高差突变；之后装配栏杆、平台铺板、挡脚板等附属构件，所有构件的连接节点都要按照实际焊接工艺预留焊接收缩余量，同时核对构件之间的干涉情况，比如栏杆扶手在梯段转折处的衔接要顺滑，不能出现突出的阻碍通行的结构。

安装边界方面，整套设施的水平投影范围需要根据现场实际空间确定，下层基础需要满足足够的承载能力，预埋钢板的水平度偏差控制在规范允许范围内，立柱安装后的垂直度偏差要符合钢结构施工的验收要求；梯段与平台连接的位置要做加强处理，承受人员通行时的动荷载；平台周边如果需要对接其他设备通道，要在对应位置预留开口，栏杆做断开处理并设置可开合的防护门；所有钢结构构件表面都需要做除锈防腐处理，根据使用场景的腐蚀环境选择对应的涂装工艺，比如普通室内厂房采用防锈漆加面漆的涂装，户外或腐蚀环境下需要采用热镀锌加防腐面漆的处理方式，延长结构的使用寿命。结构的整体荷载设计需要满足均布活荷载要求，同时考虑小型工器具堆放的集中荷载，确保在额定荷载下结构的挠度、强度都在安全允许范围内，避免长期使用后出现梯段变形、栏杆松动等安全隐患。
