工厂管线布设用钢制管道支撑构件

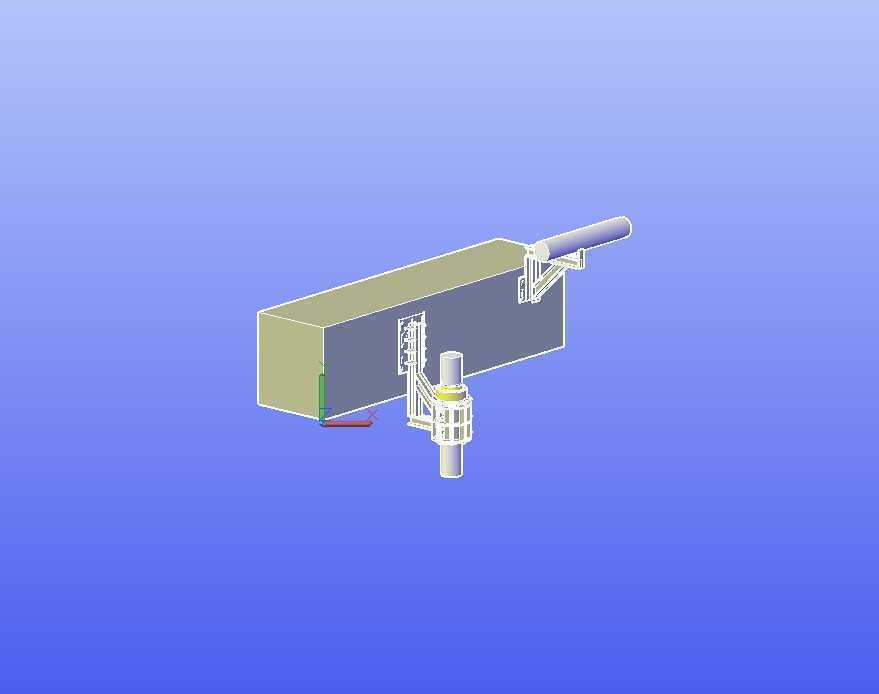

　　在化工、能源、大型加工制造类工厂的管线布设作业中，不同走向、不同介质输送需求的管道往往需要依托可靠的支撑构件完成空间定位，避免管线因自重、介质流动冲击、外部环境振动出现位移变形甚至接口渗漏的问题，本次涉及的管道支撑构件，正是针对这类厂区管线架设场景设计的实用固定结构。从实际使用场景来看，这类支撑构件可同时适配水平走向与垂直走向的管线布设需求，既可以贴附在厂房混凝土结构立面、大型设备侧壁完成安装，也能依托厂区钢结构梁柱完成固定，适配不同厂区的布设条件，不需要额外定制复杂的转接基座，能有效减少现场安装的加工工作量。从功能特性上看，该支撑构件采用分体式组合结构，贴附安装面的基座部分做了加宽处理，和安装基面的接触面积更大，固定后能承受更高的侧向载荷，避免长期受力后出现基座松动偏移；和管道接触的抱合部分做了适配圆弧面的结构设计，和管道外壁的贴合度更高，固定时不会对管道外壁造成局部压损，同时抱合位置预留了一定的调节余量，可适配一定管径公差范围内的管道安装，不需要针对每一段管道的管径误差单独修配支撑件。

　　在设计思路上，这款支撑构件没有采用一体化焊接的整体结构，而是将基座固定段、管道抱合段、延伸连接段做了模块化拆分，不同段之间通过标准紧固件完成连接，一方面在生产加工阶段可以对不同模块分别下料加工，降低复杂构件的加工难度，提升加工精度；另一方面在现场安装时，可以根据管道实际的布设位置，调整延伸段的探出长度，适配管道和安装基面之间不同的间距要求，哪怕现场管线布设出现小幅的位置偏差，也能通过调整支撑构件的组合状态完成适配，不需要重新加工支撑件。

　　从安装边界与尺寸适配来看，贴附在安装基面上的基座部分，预留的固定孔位间距符合厂区常规膨胀螺栓、钢结构抱卡的安装尺寸要求，不需要在安装基面上额外重新打孔定位；水平方向延伸的支撑臂长度，覆盖了厂区常规小管径管线离墙、离设备侧壁的常规布设距离，垂直方向的支撑段可承接上下走向的管线载荷，避免垂直管线的全部重量压在下方管线接口上。在实际工程应用中，这类支撑构件不仅要承担管道本身的静态重量，还要考虑管道内输送介质流动时产生的脉动载荷，以及厂区内设备运行传递的振动影响，因此该支撑的结构连接处都做了加强处理，连接位置的接触面积做了加大设计，避免长期受振动影响出现紧固件松动；同时构件整体采用钢制材料加工，结构强度足以支撑常规工业管线的载荷需求，表面做了基础的防锈处理，可适配厂区室内普通环境下的长期使用需求，不需要频繁做防腐维护。

　　对于结构设计从业者来说，这类支撑构件的建模过程需要重点关注不同模块之间的装配干涉问题，尤其是抱合段和管道的配合间隙、连接段和基座的安装对位尺寸，一旦尺寸设计出现偏差，现场安装时就会出现支撑件无法对位、管道卡入困难的问题；同时还要考虑实际安装时的操作空间，预留出紧固件拧紧的操作位置，避免出现支撑件贴到安装面后，扳手无法伸入拧紧螺栓的情况。在管线排布较为密集的厂区区域，这类支撑构件还可以根据实际空间情况调整安装角度，适配斜向走向的管线固定需求，不需要更换支撑件类型，能有效减少现场安装的配件种类，降低物料筹备的复杂度。和传统的简易角钢焊接支撑相比，这款组合式的管道支撑构件在安装精度、后期维护便利性上都有明显优势，后期如果需要调整管线位置，只需要松开对应位置的紧固件调整支撑状态即可，不需要切割拆除原有支撑重新焊接，能大幅降低管线改造的工作量，也能减少现场动火作业的安全风险。
