立式单管侧向支撑管道支架结构设计

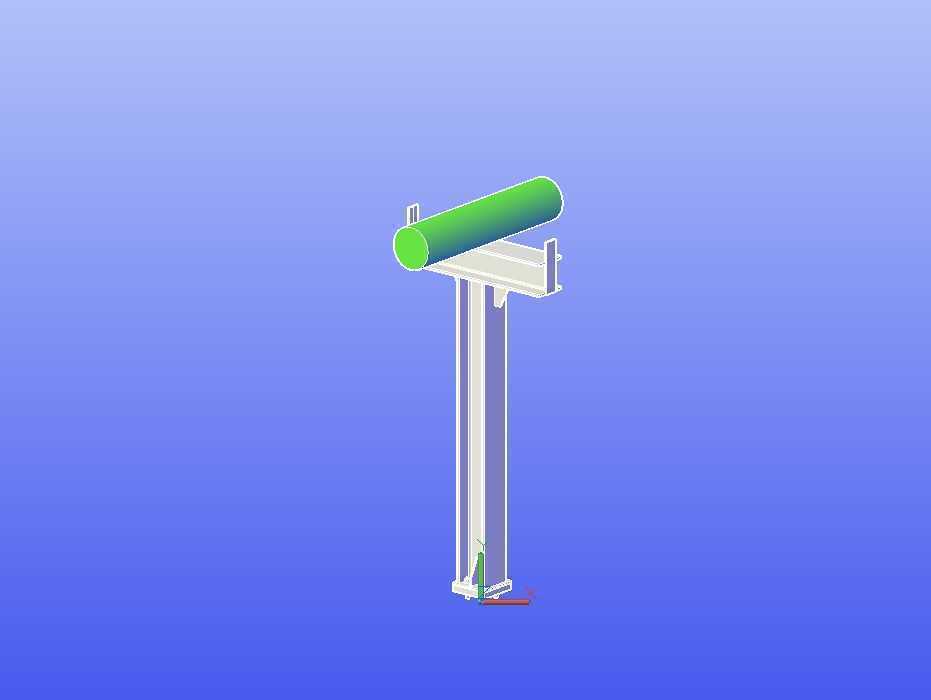

　　从结构受力逻辑来看，设计阶段优先考虑了载荷传递路径的合理性：管道自身重量以及外部载荷首先作用在顶部的弧形管托位置，管托与管道外壁贴合，将载荷均匀传递到下方的水平悬臂梁上，悬臂梁通过端部的连接节点与竖向立柱刚性连接，最终所有载荷通过立柱底部的安装底板传递到预埋基础或者结构梁上，整个传力路径没有冗余的受力节点，避免了应力集中导致的结构变形。管托部分采用与管道外径匹配的弧形接触面设计，相比平面托板，弧形结构可以增大与管道外壁的接触面积，降低局部压应力，避免管道外壁被局部压损，同时管托两侧预留的限位边可以防止管道在轴向出现窜动，也能在侧向受力时避免管道从托臂上滑落。在化工园区公用管廊、厂区工艺管线排布、建筑机电管线安装、市政给排水管线架设等场景中，单根水平敷设管道的侧向固定与承重支撑是管线布设环节的常见需求，这类支架需要同时承担管道自重带来的竖向载荷，以及管线内介质流动、外部风载、轻微地震作用带来的水平侧向载荷，避免管线出现移位、沉降、接口拉裂等问题。这款立式单管侧向支撑结构，采用立柱加悬臂托臂的组合形式，整体为全钢结构设计，适配水平走向的圆形截面管道安装使用。

　　悬臂梁与立柱的连接节点采用加劲肋补强设计，在悬臂梁的上下翼缘与立柱贴合的位置设置三角形加劲板，抵消悬臂端载荷带来的弯矩作用，避免连接位置出现焊缝撕裂或者梁体下挠的问题，加劲板的厚度与梁体翼缘厚度匹配，保证节点刚度与梁体本身刚度一致，不会出现节点弱于构件的情况。竖向立柱采用等截面H型钢或者矩形管截面，这类截面的两个方向抗弯惯性矩分配合理，既可以承担竖向的轴向压力，也能抵抗侧向水平力带来的弯矩作用，立柱底部的安装底板设置了多个安装螺栓孔，可以通过化学锚栓或者预埋螺栓与下方的混凝土基础、钢结构平台梁固定，底板与立柱连接的位置同样设置了周圈加劲肋，保证底部固定端的刚性，避免立柱在载荷作用下出现根部倾覆或者转动。

　　从安装边界来看，这款支架的安装不需要在管道上额外焊接固定件，只需要在管线布设前先将支架底部固定到位，再将管道吊装放置到顶部管托位置即可，安装工序简单，适合现场快速装配作业，也方便后期管线维护时的管道拆卸更换。支架的整体高度可以根据管线的布设标高调整，悬臂的伸出长度则根据管道与结构支撑面的水平距离确定，设计时已经预留了管道保温层的安装空间，即使是带保温层的热力管道、化工工艺管道，也可以直接适配，不需要额外调整托臂尺寸。

　　在实际工程应用中，这类支架常被用在管廊的侧边支管固定、厂房内靠墙布设的工艺管道支撑、建筑楼层内的机电管线竖向转换位置的支撑，相比传统的吊架结构，这种立式落地支撑不需要依赖上方的结构楼板或者梁体作为受力点，对于上方没有可靠吊挂结构的安装场景适应性更强，同时自身的刚性更好，管线运行时的振动更小，能有效降低管线振动带来的接口疲劳损坏风险。设计过程中对各个连接节点的焊缝强度、构件的长细比、抗弯抗剪承载力都做了匹配校核，保证在额定载荷下各个构件的应力都在材料许用应力范围内，不会出现失稳或者强度破坏的情况，同时构件的选型尽量采用标准型钢规格，减少非标加工的工作量，降低现场制作的难度，普通的钢结构施工班组就可以按照图纸完成加工制作，不需要特殊的加工设备。
