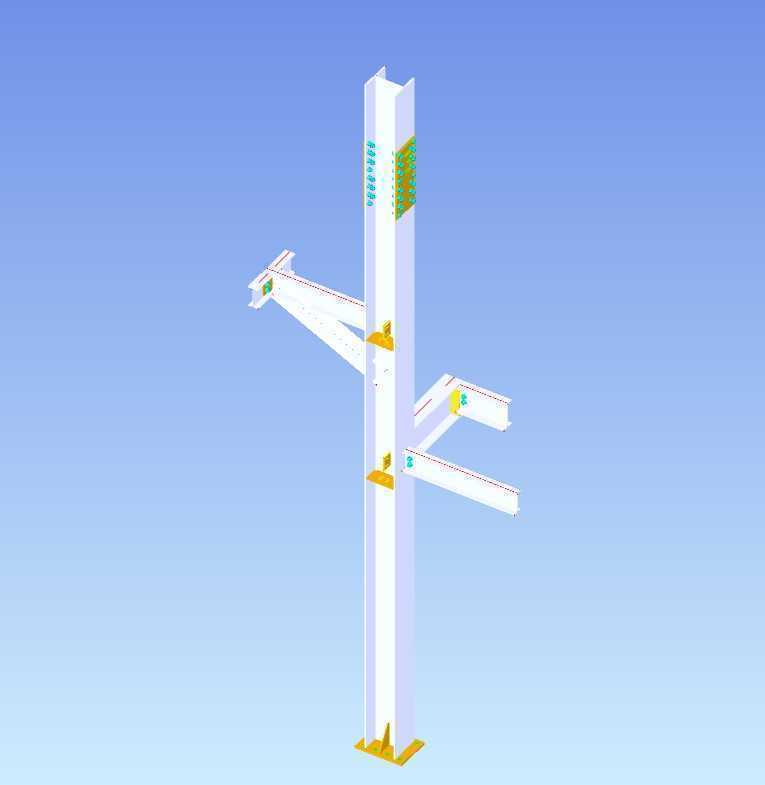

多层悬挑牛腿式钢结构承重立柱

　　做工业厂区管廊、设备架空平台的结构设计时，竖向承重构件的选型直接决定整个架空体系的安全冗余与安装效率，这款带双侧悬挑牛腿的钢柱，就是针对多层管线、小型设备同步架空的场景做的参数化结构设计。从实际落地的工况来看，这类钢柱常应用在厂区工艺管廊架设、通讯基站多层设备挂载、轻型生产平台竖向支撑这类场景，区别于普通等截面H型钢柱，它的核心设计逻辑是把竖向承载和横向悬挑支撑的节点做了一体化整合，不需要现场额外焊接悬挑支架，能大幅减少高空作业的焊接工作量。从结构细节来看，柱身采用宽翼缘H型钢作为主体承载截面，翼缘与腹板的厚度匹配常规12米以内架空高度的竖向荷载要求，柱脚设置了带加劲肋的底板，预留的锚栓孔能匹配常规化学锚栓或预埋螺栓的安装间距，安装时不需要额外做柱脚的二次切割适配。柱身不同高度位置设置的双侧悬挑牛腿，每个牛腿都做了三角加劲肋补强，牛腿的上翼缘与柱身翼缘采用全熔透焊接连接，下侧的斜向加劲肋能把悬挑端的竖向荷载直接传导到柱身腹板，避免牛腿根部出现应力集中导致的焊缝撕裂。

　　不同高度的牛腿悬挑长度做了差异化设计，上层牛腿悬挑长度较短，用来挂载重量较大的主工艺管线或通讯主设备，下层牛腿悬挑长度稍长，用来排布分支管线或辅助设备，这种错落的悬挑设计能避免上下层管线排布时出现空间干涉，同时让柱身的荷载分布更均匀，不会出现单侧荷载过大导致的柱身附加弯矩超标。柱身侧面预留的长条状安装孔位，是用来固定管线抱箍、设备安装支架的，孔位采用长圆孔设计，能抵消现场安装时的尺寸误差，不需要现场重新钻孔破坏柱身的防腐层。在设计建模过程中，所有节点的焊缝尺寸都做了匹配板厚的参数化设置，加劲肋的切角尺寸都符合钢结构施工规范的要求，避免出现应力集中的锐角，同时柱身所有外露的边缘都做了圆角过渡处理，减少防腐施工时的涂层堆积问题。

　　从安装边界来看，这款钢柱的单节长度适配常规运输车辆的厢体长度，不需要现场做柱身拼接，柱脚底板的尺寸能满足常规混凝土地面的局部承压要求，不需要额外做过大的独立基础，对于旧厂区改造的架空项目来说，能大幅减少基础施工的工程量。双侧悬挑的牛腿在出厂前就完成了焊接与防腐处理，现场只需要完成柱脚固定、上层构件挂载两道工序，相比现场焊接支架的施工方式，安装效率能提升六成以上，同时工厂化焊接的节点质量稳定性远高于高空现场焊接，能有效降低后期节点锈蚀、焊缝开裂的运维风险。

　　在荷载核算层面，每个牛腿的承载能力都做了1.5倍的安全冗余设计，即使出现临时的检修荷载集中在单侧牛腿的情况，柱身的整体稳定性也能满足规范要求，柱身的长细比控制在规范允许的范围内，不会出现风载下的过大挠度变形。对于通讯基站的设备挂载场景来说，柱身顶部预留的安装接口能直接适配天线抱杆的安装，不需要额外焊接顶部支架，柱身的截面尺寸也能满足多运营商设备共站挂载的荷载要求，避免后期新增设备时需要更换立柱的问题。在管廊应用场景中，错落的牛腿标高能满足不同管径、不同介质管线的坡度要求，长圆孔的设计能让管线支架在横向做小范围调整，抵消管线热胀冷缩带来的位移应力，不会把附加应力直接传导到柱身焊缝上。
