阿特拉斯科普柯GA90螺杆式空气压缩机组

　　从整机结构设计来看，机组采用一体化箱式集成布局，将螺杆主机、驱动电机、油气分离系统、冷却系统、电控单元全部整合在封闭箱体内，外部仅预留压缩空气出口、冷却水接口（风冷机型为通风散热通道）、电力接线端口，这种集成化设计首先压缩了现场安装的占地空间，不需要额外搭建主机与辅机的分离基座，只需要在平整的水泥地面预留对应地脚螺栓孔位即可完成固定，安装边界需要在机组四周预留不小于800mm的检修通道，尤其是冷却器侧的通风空间不能被物料或其他设备遮挡，否则会导致散热效率下降触发高温停机保护。在工业生产的气源供给环节，喷油螺杆式压缩机组是绝大多数制造场景的核心动力源，阿特拉斯科普柯GA90系列机组作为90kW功率段的成熟机型，广泛覆盖机械加工车间气动夹具供能、汽车制造车间气动工具动力、食品加工车间洁净气源前置供给、化工行业仪表风稳压供给等多类场景，区别于小功率便携空压机，该类固定式机组需要匹配厂房固定安装位，长期连续运行提供稳定压力的压缩空气。

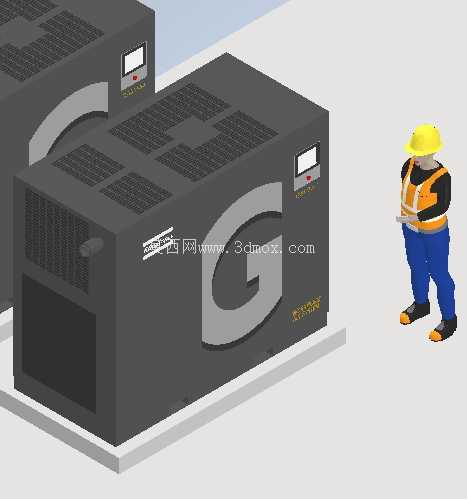

　　机组正面的操作面板采用嵌入式安装，高度设置在1.5m左右的人体工程学位置，操作人员站在地面即可完成压力参数调整、运行状态查看、故障复位等操作，不需要攀爬或借助辅助工具，面板外侧设置有透明防护盖板，避免车间内的粉尘、切削液飞溅损坏触控元件。箱体侧面的大尺寸G型标识区域实际是检修门的位置，采用快拆式门锁结构，日常维护更换油滤、空滤、油分芯的时候，不需要完全拆解箱体外壳，打开对应侧的检修门即可触及所有维护点位，这种设计大幅降低了日常运维的时间成本，对于连续生产的工厂来说，能有效缩短停机维护的窗口期。从建模细节来看，模型还原了机组顶部的格栅式通风口结构，该结构是风冷机型的进风通道，内部对应冷却风扇的安装位，格栅的倾斜角度经过流体优化，既能保证足够的进风面积，又能阻挡大尺寸的杂物落入机组内部；箱体底部的集成底座采用加厚钢板焊接结构，不仅承载主机与电机的重量，还内置了冷凝水收集通道，运行过程中产生的冷凝水会通过底座预设的排水口统一排出，避免在厂房地面形成积液。

　　在设备选型匹配阶段，这类90kW机组的额定排气压力通常覆盖7.5bar到13bar区间，排气量根据压力等级不同在15立方每分钟上下浮动，建模时还原的整机外形尺寸与实际设备1:1对应，长度约2.5m、宽度约1.6m、高度约1.8m，在做厂房三维布局设计时，可以直接将该模型导入厂区布局文件中，校验气源站的空间占用、通风路径、管线对接位置是否合理，避免后期安装时出现空间干涉、管线长度不足等问题。

　　另外模型中附带的作业人员参考模型，也能直观体现设备的实际高度比例，帮助设计人员校验操作位的视线角度、检修操作的活动空间是否符合安全规范，比如检修门打开后的旋转半径是否会遮挡通道、操作面板前的站立空间是否足够两人同时进行故障排查等细节，都可以通过三维模型提前完成验证，减少现场施工的变更成本。机组的外壳钣金采用折弯拼焊结构，所有边角都做了圆弧过渡处理，避免安装维护过程中剐蹭操作人员，箱体表面的喷涂采用工业级耐磨防锈涂层，适配车间内多粉尘、少量油污的使用环境，长期使用也不会出现表层脱落锈蚀的问题。从功能逻辑上，该类机组的内部油路、气路走向全部在箱体内完成排布，外部没有裸露的管线，既提升了整机的安全防护等级，也让车间整体布局更加整洁，不会出现管线杂乱绊倒人员的安全隐患。
