大口径法兰式手动带锁排放阀结构设计

　　在石化储运、市政给排水、大型工业循环水系统的管路上，大口径排放阀是管路介质泄放、检修排空、工况切换环节的核心控制部件，10英寸规格的排放阀通常适配DN250公称通径的主管道，承担着管线停运时残液排空、运行过程中超压泄放、检修段介质隔离排放的实际作用，相比小口径仪表阀，这类大口径阀的通流能力更强，能够在短时间内完成大容积管段的介质排放，减少管线检修的等待时长，同时适配大流量工况下的泄放需求，避免通径不足导致的排放背压过高问题。

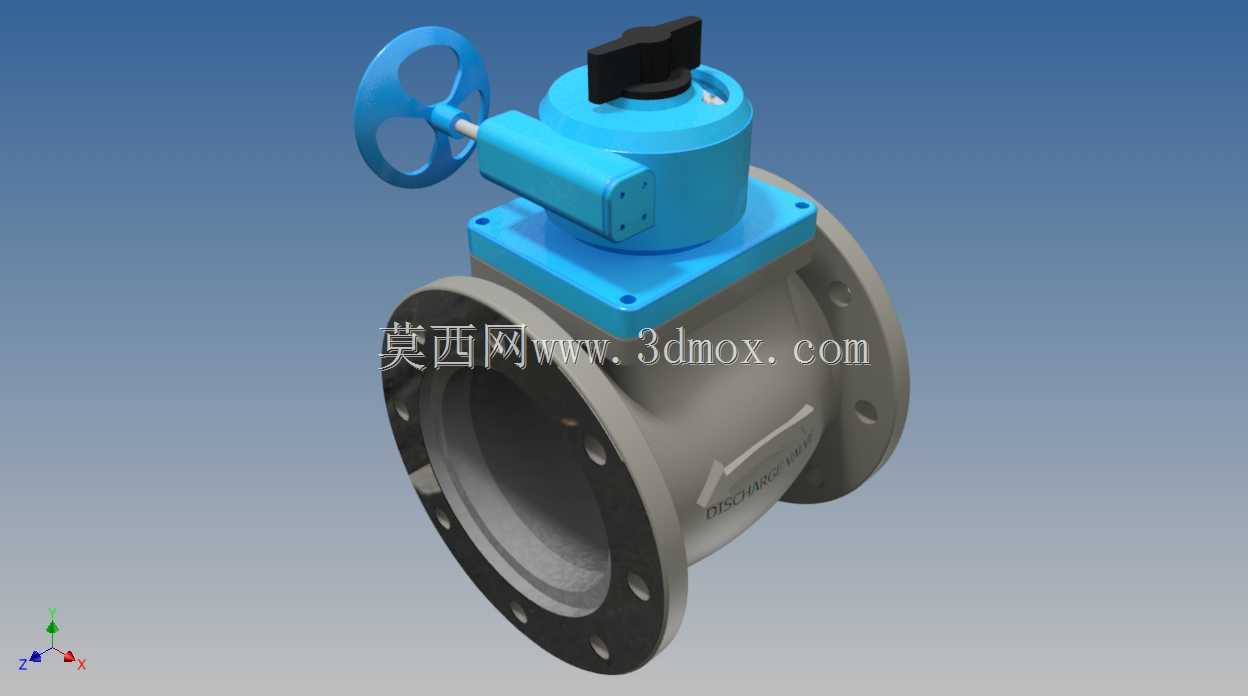

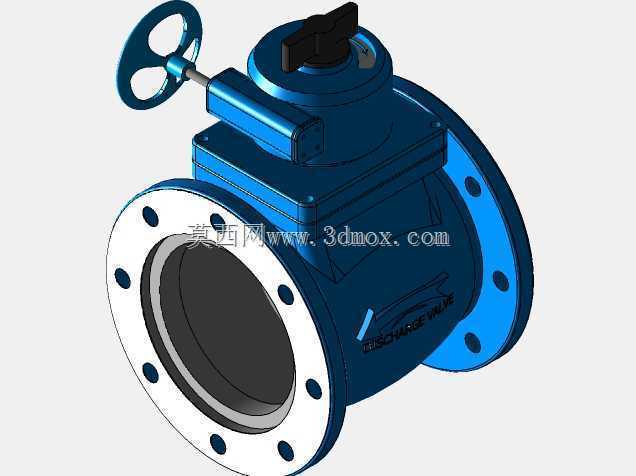

　　从结构设计来看，这款阀采用法兰连接形式，阀体两端的法兰盘预留了均匀分布的螺栓孔，安装时可直接与同公称压力等级的管路法兰对接，法兰密封面的平面度、螺栓孔的位置度在建模阶段都做了公差匹配，能够保证现场安装时密封垫片的压缩量均匀，避免安装后出现介质渗漏的问题。驱动部分采用手轮结构，手轮通过阀杆连接内部启闭件，操作时转动手轮即可带动启闭件升降，实现阀门的开启与关闭，手轮的轮辐尺寸经过适配，操作力矩符合大口径阀门的手动操作力要求，无需额外加装助力装置即可完成启闭动作，适合现场无气源、电源的管段使用。

　　手轮侧方设置的独立锁止结构是这款阀的设计亮点，锁止块处于锁定位时，能够限制阀杆的转动行程，避免无关人员误操作导致阀门误开或误关，在储运系统的关键排放点位，这种带锁结构能够有效管控排放操作权限，避免误操作引发的介质泄漏、生产中断等安全隐患。阀体流道采用直通式设计，介质流经阀腔时的流阻更小，排放过程中不会出现明显的压力损失，同时流道内壁做了圆弧过渡处理，能够减少介质内杂质在阀腔内部的淤积，降低长期使用后启闭卡涩的概率。

　　建模过程中，首先根据公称通径确定了阀体的最小流道直径，结合公称压力等级计算了阀体壁厚、法兰盘厚度以及螺栓孔的数量与孔径，保证整体结构的强度满足管路压力工况的要求。手轮部分的尺寸参考了手动阀门操作的人机工程要求，轮缘直径设置在单人操作可覆盖的合理范围，阀杆的直径根据启闭力矩做了强度校核，避免操作过程中阀杆出现扭转变形。顶部的锁止结构做了独立的装配限位，锁块与阀杆上的卡槽配合间隙控制在合理范围，既保证锁止时的定位可靠，又不会出现锁止、解锁过程中的卡滞问题。

　　安装边界方面，这款阀的整体轴向长度、法兰外径、手轮的最大回转半径、顶部锁止结构的突出高度都在模型中做了明确标注，现场管路布置时，需要在手轮操作侧预留足够的操作空间，保证操作人员能够顺畅转动手轮完成启闭动作，同时顶部锁止结构的上方不能布置其他管线或构件，避免影响锁具的加装与解锁操作。阀体底部的支撑面做了平面处理，大口径阀门安装时可在底部设置临时支撑，减少法兰连接螺栓承受的阀体自重载荷，避免长期运行后法兰密封面出现偏斜渗漏。

　　在实际工况应用中，这类排放阀通常安装在管路的最低点位置，保证管线停运时残液能够完全排空，避免管内残留介质长期淤积腐蚀阀体，或是冬季低温环境下残留介质冻胀损坏阀体与密封件。密封结构采用软密封与硬密封结合的形式，软密封层保证低压工况下的密封性能，硬密封基座则能够承受介质高速冲刷带来的磨损，延长阀门的整体使用寿命，即使排放介质中带有少量固体颗粒，也不会轻易出现密封面损坏导致的内漏问题。阀杆部分设置了多级填料密封结构，能够防止阀杆转动过程中出现介质外漏，填料压盖的压紧量可通过螺栓调节，长期使用出现填料磨损时，无需拆解阀门即可在线压紧填料，恢复外密封性能，降低现场维护的工作量。
