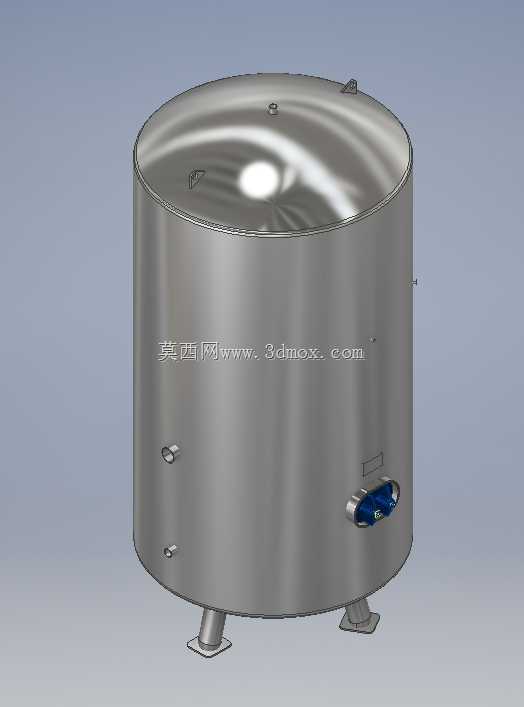

6000升立式工业储液罐体结构设计

　　在工业流体存储、压缩空气后处理、工艺介质缓存的各类生产场景中，立式常压储液罐体是应用覆盖极广的通用过程设备，本次呈现的6000升容量立式罐体，针对工业现场的紧凑安装需求做了全维度的结构适配，区别于传统大型卧式储罐的占地特性，立式结构的选型逻辑核心是在有限的车间占地范围内最大化利用垂直空间完成6立方介质的存储容量，尤其适配空压站房、中小型化工配料工段、食品饮料CIP清洗系统这类对地面占地有严格约束的安装场景。从实际落地的功能需求出发，该罐体的设计首先围绕介质存储的密封可靠性展开，顶部采用冲压成型的碟形封盖结构，而非简易平盖设计，这种封盖形式在承受内部微正压、介质温度变化带来的热胀冷缩应力时，能将结构应力均匀分散到封盖的圆弧过渡区域，避免平盖结构常见的焊缝应力集中、长期使用后变形渗漏的问题；封盖上预留的多个小口径接口，分别对应排气、液位检测、溢流、备用管路接入的功能，接口位置避开了顶部中心的操作区域，方便后期现场配管时的阀门安装与日常运维操作。罐体侧壁的主体采用等厚度不锈钢卷板焊接成型，卷制过程中严格控制筒体的圆度公差，避免出现椭圆变形导致后续支脚安装受力不均、侧壁附件装配错位的问题；侧壁下部设置的侧出液接口采用内嵌式加强结构，接口根部与筒体焊接处做了圆弧过渡补强，因为出液位置距离罐体底部较近，日常排污、介质输出时该位置会受到介质流的长期冲刷，同时外接管路的重量也会对接口产生附加弯矩，补强结构能有效降低该位置的疲劳失效风险；

　　侧壁上预留的两个小口径接口分别对应液位计安装、温度传感器安装的需求，接口的中心高度经过匹配计算，既保证液位检测范围能覆盖罐体从低液位报警到高液位溢流的全区间，也避免传感器安装后与周边支脚、外接管路产生空间干涉。罐体底部的支撑结构采用三个均布的支脚设计，区别于四支脚结构对安装地面平整度的高要求，三支脚属于静定支撑结构，哪怕安装地面存在轻微的不平整，也不会出现支脚悬空、罐体附加内应力的问题，每个支脚的底部都设置了方形安装底板，底板上预留螺栓固定孔，现场安装时可以通过膨胀螺栓将罐体与地面基础牢固连接，避免罐体进液、排液过程中因为重心偏移出现晃动；支脚与筒体底部的连接位置采用了围焊加强，并且在支脚与筒体侧壁之间增加了斜向的加强筋，

　　因为6立方容量的罐体满载时总重量超过6吨，加强结构能将罐体的重量均匀传递到支脚，避免长期满载使用后支脚与筒体连接位置出现焊缝开裂的问题。在设计过程中，安装边界的校核是核心环节之一，罐体的总高度控制在常规工业厂房的设备安装净高范围内，筒体的外径尺寸适配标准车间通道的转运宽度，不需要额外拆解就能通过普通厂房的设备通道完成进场安装；罐体底部的出液接口距离地面预留了足够的操作空间，方便后期安装出液阀门、连接输送管路，不需要额外抬高罐体基础就能满足管路安装的操作空间要求；顶部的接口位置距离厂房顶部的管线桥架预留了安全距离，避免现场配管时出现管线交叉冲突。从实际使用的场景适配来看，该罐体既可以作为压缩空气系统中的冷凝液收集储罐，

　　配套阿特拉斯科普柯系列空压机完成冷凝液的暂存与集中排放，也可以作为生产过程中的工艺水、清洗液、中性化工介质的缓存储罐，罐体的内壁光滑度满足常规工业流体的存储要求，不容易积存介质残渣，日常清洗维护时只需要通过底部的排污接口就能完成残渣排空；侧壁的接口布局充分考虑了现场配管的操作便利性，所有需要日常操作的阀门接口都设置在人员站立可及的高度范围内，不需要登高就能完成常规的阀门操作、液位检查工作，降低日常运维的操作风险。在三维建模的过程中，所有结构细节都按照实际加工的工艺要求做了还原，包括焊缝的预留位置、支脚的安装角度、接口的螺纹规格匹配、封盖的冲压圆弧半径都做了1:1的参数化建模，模型可以直接导入工程图模块生成生产加工图纸，也可以导入仿真模块完成满载状态下的结构应力校核、管路接口的受力分析，为后续的生产加工、现场安装提供准确的三维数据参考，避免传统二维设计中容易出现的空间干涉、尺寸错配问题。
