0.5英寸径向安装指针式压力表结构

　　这款0.5英寸规格的指针式压力检测仪表，是小型化压力监测场景下的常用检测元件，在紧凑型气动回路、小型液压动力单元、实验室精密气路、便携检测设备的压力反馈环节中应用广泛，尤其适配安装空间局促、对仪表外露尺寸有严格限制的设备布局场景。从结构设计来看，整体采用径向安装布局，测压接口从表体底部垂直引出，能够直接与管路的内螺纹接口对接，不需要额外加装转角接头，减少管路连接的泄漏点同时压缩安装占用的轴向空间。表壳采用一体化旋压成型的金属壳体结构，侧壁厚度均匀，既能够为内部的波登管、传动齿轮组、指针转轴提供可靠的防护，避免车间环境中的粉尘、切削液飞溅侵入机芯造成卡涩，也能在常规的管路振动工况下保持结构稳定性，不会出现壳体开裂、表盘移位的问题。

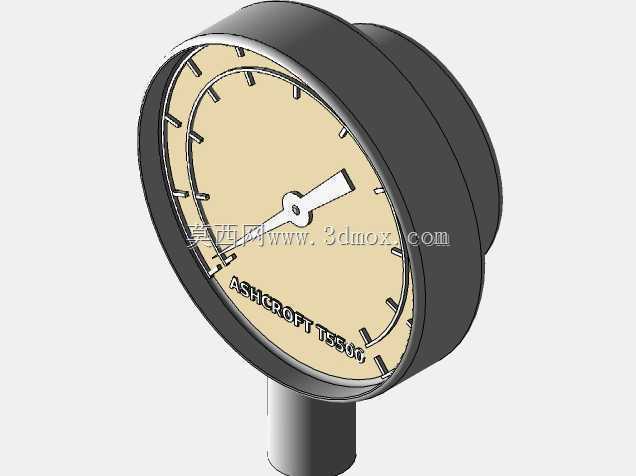

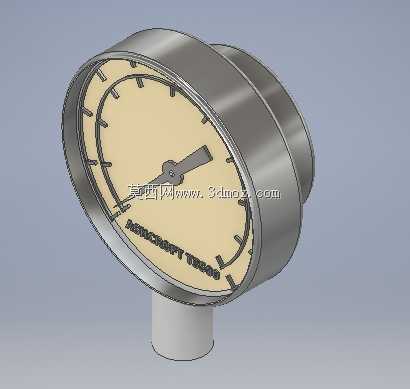

　　表盘采用米黄色哑光基底设计，刻度标识采用蚀刻填漆工艺制作，长刻度对应整量程压力节点，短刻度对应细分读数区间，配合白色楔形指针，在车间不同光照条件下都能快速读取压力数值，不会因为反光造成读数误差，指针的动平衡经过校准，在压力波动时不会出现过度晃动，读数稳定时间控制在合理区间内。表盘边缘印有品牌标识与量程系列标注，方便运维人员快速识别仪表规格，避免错装不匹配量程的仪表造成检测失效或者元件损坏。设计过程中首先明确了小尺寸安装的边界约束：0.5英寸的表径意味着整体外露直径控制在12.7毫米左右，安装时表体突出安装面板的高度不超过15毫米，底部的外螺纹接口采用标准管螺纹规格，能够直接适配市面上常规的小型气动接头，不需要定制特殊连接件。

　　内部的波登管采用适配小量程范围的薄壁合金材质，弹性形变量与压力变化保持线性对应，通过扇形齿轮组将波登管的微小形变放大为指针的圆周转动，传动间隙控制在极小范围内，避免回程差造成的读数偏差。表蒙采用高透光的硬质材料，与表壳采用卷边压合密封，防护等级能够满足常规工业车间的使用要求，不需要额外加装防护套。在设备选型匹配时，这类小尺寸压力表通常用于系统压力不高、对监测精度要求为工业级的场景，比如小型点胶设备的气压监测、桌面型气动工装的压力反馈、便携气体检测仪的管路压力指示，相比大尺寸压力表，它的重量更轻，安装在移动设备上不会因为自重造成管路接头受力变形，也不会因为设备移动过程中的惯性导致指针偏移。建模过程中对表壳的圆角过渡、表盘的刻度间距、

　　指针的转动行程都做了1:1的还原，表壳背部的泄压槽结构也做了体现——当内部波登管出现意外破裂时，高压介质可以通过背部泄压槽排出，不会正面冲击操作人员，符合工业仪表的安全设计规范。安装边界上，这款仪表不需要额外的安装支架，直接通过底部螺纹旋接在管路接头上即可，相邻安装的两个仪表中心距只需要预留15毫米以上的空间就不会出现干涉，适合在集成阀岛的密集安装位上布置，能够在有限的阀组安装面上布置多个压力检测点，实现不同回路的压力独立监测。从实际使用的角度，这类小仪表的阻尼设计也做了适配，常规的管路压力脉动不会造成指针频繁跳动，既能够实时反馈压力变化，也不会因为长期抖动造成齿轮组过早磨损，使用寿命能够满足工业设备的常规运维周期要求。
