公制1000升立式支腿Atlas Copco储罐结构

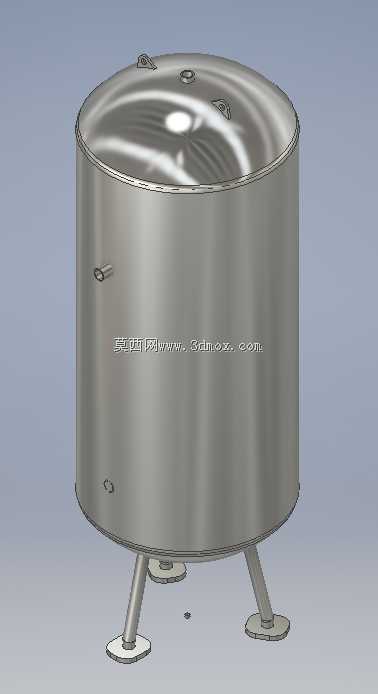

　　在压缩空气系统的现场布局中，这类1000升容积的立式储罐常作为压缩空气后端处理的核心缓冲单元，衔接压缩机排气端与下游用气工位，承担稳压、气液分离、储备压缩空气容量的核心作用，适配中小型机加工车间、装配生产线、集中供气站点的气源配置需求，可抵消压缩机启停带来的压力波动，避免下游气动元件因气压骤变出现动作失准，同时能沉淀压缩空气中夹带的液态冷凝水，降低后端冷干机、过滤器的处理负荷。从结构设计逻辑来看，整体采用立式圆柱筒体搭配椭圆形上封头的构型，相较于卧式储罐，立式布局能大幅压缩占地面积，在厂房有限的占地空间内实现更大的储容效率，筒体与封头的连接采用等强度焊接坡口设计，焊缝位置避开应力集中区域，满足承压工况下的强度冗余要求。

　　筒体侧壁预留的多个接口分别对应进气、出气、排污、压力检测的功能需求，接口位置的高度设置充分考虑现场管路排布的操作空间，进气口切向设置的隐含结构可引导进入罐内的压缩空气形成旋流，加速液态水与气体的分离，沉积到罐体底部的排污口位置。底部采用三根均布的支腿支撑结构，支腿与筒体下封头的连接位置做了局部加强垫板，避免支腿支撑反力造成封头局部应力超限，支腿底部配置带安装孔的圆形地脚垫板，可通过膨胀螺栓与厂房混凝土地面固定，抵消罐体充压后的轻微振动，同时预留的安装高度能方便操作人员在底部完成排污阀的安装与日常维护操作，无需额外开挖地坑预留操作空间。上封头位置预留的多个接口可适配安全阀、压力表、人孔（或手孔）的安装需求，

　　接口的法兰尺寸匹配常规工业管路的通用标准，无需额外定制转接件即可完成现场装配。从安装边界来看，罐体整体的径向尺寸控制在常规工业通道的通行宽度范围内，设备进场时无需拆除厂房门体即可完成转运，支腿的安装孔位跨距适配常见的设备基础预留尺寸，现场安装时无需额外做特殊的基础改造，整体重心落在三支腿围成的支撑面中心区域，即使在侧向管路推力作用下也能保持足够的抗倾覆稳定性。设计过程中充分考虑了公制单位体系下的加工适配性，所有板厚、接口尺寸、安装孔距均采用公制标准系列，适配国内加工厂的下料、卷板、焊接、检验的常规工艺路线，无需特殊工装即可完成加工制造。罐体的外表面做了统一的圆弧过渡处理，无尖锐棱角，避免现场安装维护过程中出现磕碰划伤，

　　筒体上的接口排布错落有序，不同功能的接口之间预留足够的扳手操作空间，方便后期阀门、仪表的拆装更换。在实际工况应用中，这类储罐除了用于压缩空气系统的缓冲储容，也可适配惰性气体、低压氮气等工业气体的中间存储，根据存储介质的不同调整内壁防腐处理工艺即可拓展应用场景，支腿的高度设计也可根据现场的管路排布需求做适应性调整，不改变罐体主体的承压结构即可满足不同现场的安装要求。
