阿特拉斯科普柯FX300冷冻式干燥机结构模型

　　在工业压缩空气系统的气源处理环节中，冷冻式干燥机是去除压缩空气中饱和水蒸气、保障下游用气设备干燥度的核心配套设备，这款FX300机型属于中小型处理量级的冷冻干燥设备，主要适配排气量在30立方每小时区间的螺杆式空气压缩机，广泛应用于机加工车间气动工具供气、电子组装线精密气动元件用气、食品包装线洁净气源供给、普通工业喷涂作业气源预处理等场景，能够将压缩空气的压力露点稳定控制在2-10摄氏度区间，避免管路内因温度降低析出液态水，造成气动元件锈蚀、电磁阀卡滞、喷涂漆面起泡、气动仪表测量失准等常见生产故障。

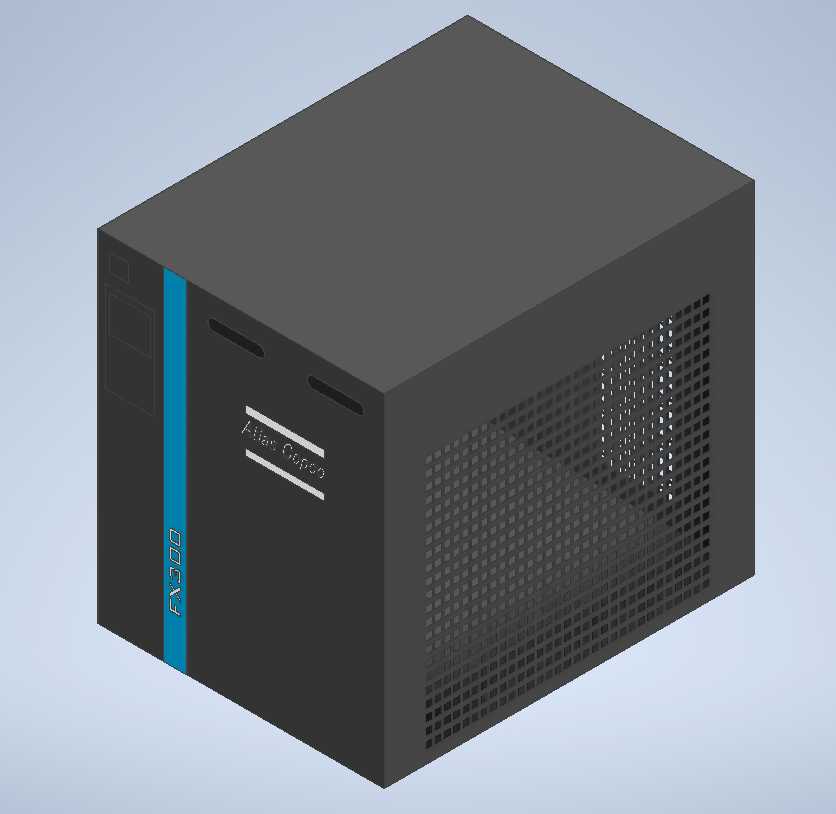

　　从设备的结构设计来看，整体采用立方体封闭式钣金外壳布局，这种布局的核心考量是适配空压站房的紧凑安装空间，外壳左侧预留了竖向的蓝色装饰标识条，同时集成了设备型号标识与品牌标识区域，正面靠上位置预留了两个嵌入式的开槽，用于安装运行状态指示灯与操作按键面板，无需额外开孔加装操作组件，外壳右侧与后侧采用整面的冲孔网板结构，冲孔孔径与排布密度经过通风散热仿真校核，既可以阻挡大尺寸杂物进入设备内部损伤制冷管路与换热器，又能保证制冷系统冷凝器的通风量需求，避免设备运行时因散热不良导致制冷效率下降、压力露点不达标的问题。

　　设备的安装边界设计充分考虑了中小型空压站的布置需求，整体底面为平整的钣金支撑结构，无需额外制作混凝土基础，直接放置在水平硬化地面即可完成安装固定，设备左侧预留压缩空气进气接口，右侧预留干燥空气出气接口，接口位置距离设备侧边与底面的尺寸经过标准化设计，能够直接匹配市面上主流规格的压缩空气镀锌管路与PPR管路的安装高度，减少现场管路改造的工作量，设备顶部为全封闭平整结构，允许在顶部布置小规格的线缆桥架或者轻型管路，不会因顶部承重造成外壳变形，同时设备后侧预留了电源接线与冷凝水排放接口的安装空间，接线端子与排水器的安装位置距离墙面仅需预留200mm的维护间隙即可，大幅压缩了设备安装所需的站房空间。

　　从功能结构的布局逻辑来看，设备内部将制冷压缩机、蒸发器、冷凝器、气水分离器、自动排水器等核心组件沿气流方向依次排布，压缩空气进入设备后首先经过预冷换热器与排出的低温干燥空气进行热交换，降低进气温度减少制冷系统的热负荷，之后进入蒸发器与冷媒进行热交换，将温度降至压力露点以下，使空气中的饱和水蒸气凝结成液态水滴，再经过气水分离器通过离心作用将液态水从气流中分离出来，汇集到设备底部的集水腔后通过自动排水器排出设备，经过干燥处理的低温空气再回到预冷换热器与进气进行热交换，提升出气温度避免管路外壁结露，同时回收冷量降低设备能耗。在建模过程中，对外壳的钣金折弯圆角、冲孔网的孔位排布、标识条的安装位置、接口的法兰尺寸都按照实物的装配关系进行还原，外壳的拼接缝隙控制在1.5mm的常规钣金装配公差范围内，各个面板的连接卡扣与螺丝固定位都做了对应结构体现，能够直接用于空压站房的布局三维仿真、设备安装干涉检查、气源处理系统的教学演示等场景，也可以作为同类型冷冻干燥机结构设计的参考蓝本，帮助设计人员快速掌握中小型冷冻式干燥机的整体布局逻辑与安装尺寸边界，减少前期方案设计时的尺寸校核工作量。
