五百升立式支腿结构工业承压接收储罐

　　在压缩空气后处理、工业流体输送、化工中间介质暂存的工况场景里，这类立式接收罐是衔接上游产气/产液设备与下游用气/用液终端的核心缓冲单元，很多现场做管路布局的时候，往往会忽略接收罐的安装边界与接口匹配度，导致后期管路弯折过多、运维操作空间不足，这个500升规格的接收罐在建模阶段就把现场安装的各类约束条件纳入了设计考量。从实际用途来看，它主要承担介质稳压、杂质沉降、瞬时流量缓冲的作用，比如在阿特拉斯科普柯配套的压缩空气系统里，上游空压机输出的带压气体存在脉冲波动，直接接入后端精密过滤或者用气设备会造成仪表读数漂移、阀件频繁动作损耗，接入这个接收罐之后，罐体内的大容腔可以抵消气流脉冲，让输出压力波动控制在允许范围内，同时带压气体里夹带的液态冷凝水、固态锈屑可以在罐内沉降，减少后端过滤元件的负载。

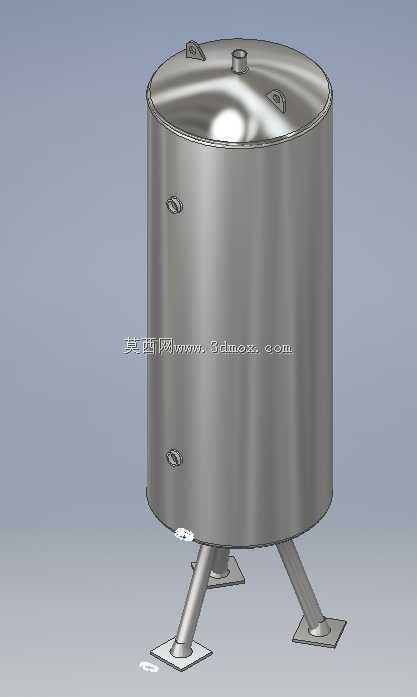

　　从功能特性上看，罐体采用立式圆柱结构，相比同容积的卧式储罐，它的占地面积更小，对于车间内设备排布紧凑的场景更友好，三个支腿呈120度均匀分布在罐体底部，每个支腿底部带方形安装垫板，垫板上预留螺栓固定孔，安装时可以直接通过膨胀螺栓与混凝土地面或者设备钢平台固定，抗侧向倾覆的能力比两支撑结构更稳定，哪怕现场存在管路振动传导，也不会出现罐体偏移的问题。罐体顶部采用碟形封头结构，相比平封头可以承受更高的内部工作压力，封头中心设置介质进出主接口，周边预留三个吊耳结构，方便设备进场时的吊装转运，不需要额外焊接吊点，避免现场焊接破坏罐体的防腐承压层。罐体侧壁上下分布两个侧接口，分别用于高位介质取样、低位排污或者液位检测元件的安装，接口的位置高度经过测算，低位接口距离罐底的高度刚好可以避开沉降在罐底的杂质层堆积区，避免排污时堵塞阀口，高位接口的位置距离上封头预留足够的安全距离，防止罐内液位过高时介质从溢流口窜出。

　　设计思路上，整个罐体的建模完全遵循公制压力容器的常规设计规范，筒体的壁厚取值匹配常规0.6-1.0MPa的工作压力区间，支腿的截面尺寸、垫板的厚度都经过承重校核，满液状态下三个支腿的单腿载荷均匀分布，不会出现局部应力集中的问题。建模时特意还原了罐体焊缝的结构细节，筒体与封头、支腿与筒体连接的位置都做了焊缝圆角处理，在做有限元应力分析的时候，可以直接导入模型进行应力集中点的校核，不需要额外补做焊缝结构。外形尺寸方面，罐体的总高度控制在常规车间室内安装的允许高度范围内，支腿的高度预留了底部排污阀的安装操作空间，操作人员不需要俯身就可以完成排污阀的启闭操作，罐体的外径尺寸匹配常规500升容积的筒体规格，周边预留的管路安装空间可以满足侧装阀门、仪表的操作需求，不会出现安装时工具无法伸入拧紧接口的问题。安装边界上，三个支腿的安装孔中心圆直径经过优化，现场做基础预埋的时候，不需要过大的基础承台，普通的设备安装地面就可以满足承重要求，顶部吊耳的位置刚好匹配车间常规吊装带的吊挂角度，吊装时不会出现罐体倾斜剐蹭周边设备的问题。很多工程师在做这类储罐建模的时候，往往只做筒体的大致外形，忽略支腿垫板、侧接口位置、吊耳结构这些细节，导致后期出工程图或者做管路装配的时候，出现接口干涉、安装空间不足的问题，这个模型把所有现场安装需要用到的结构细节都做了还原，不管是做系统管路排布、设备基础设计，还是做承压部件的受力校核，都可以直接调用，不需要再二次修改结构。在实际的工业现场，这类接收罐的应用场景非常广，除了压缩空气系统，还可以用于冷却水循环系统的稳压缓冲、小型化工流程里的中间介质暂存、真空系统的负压缓冲，只要涉及到带压流体的稳压、暂存需求，这个容积规格的立式储罐都是非常通用的选型，三个支腿的结构相比裙座支撑的储罐，安装更便捷，后期维护的时候可以直接观察支腿与罐体连接位置的腐蚀情况，不需要钻进裙座内部检查，降低运维的难度。
