阿特拉斯科普柯压缩空气精密过滤装置

　　在工业气动系统的实际运维场景里，压缩空气的洁净度直接决定后端气动元件、用气设备的使用寿命与运行稳定性，这类带压差指示的压缩空气过滤器，是气源处理环节里不可缺少的核心部件，广泛应用在汽车制造装配线的气动工具供气、电子制造车间的洁净气源供给、食品加工生产线的气动执行机构供气、普通机加工车间的气动夹具供气等场景，但凡涉及压缩空气使用的工位，基本都需要根据用气等级配置对应精度的过滤装置。

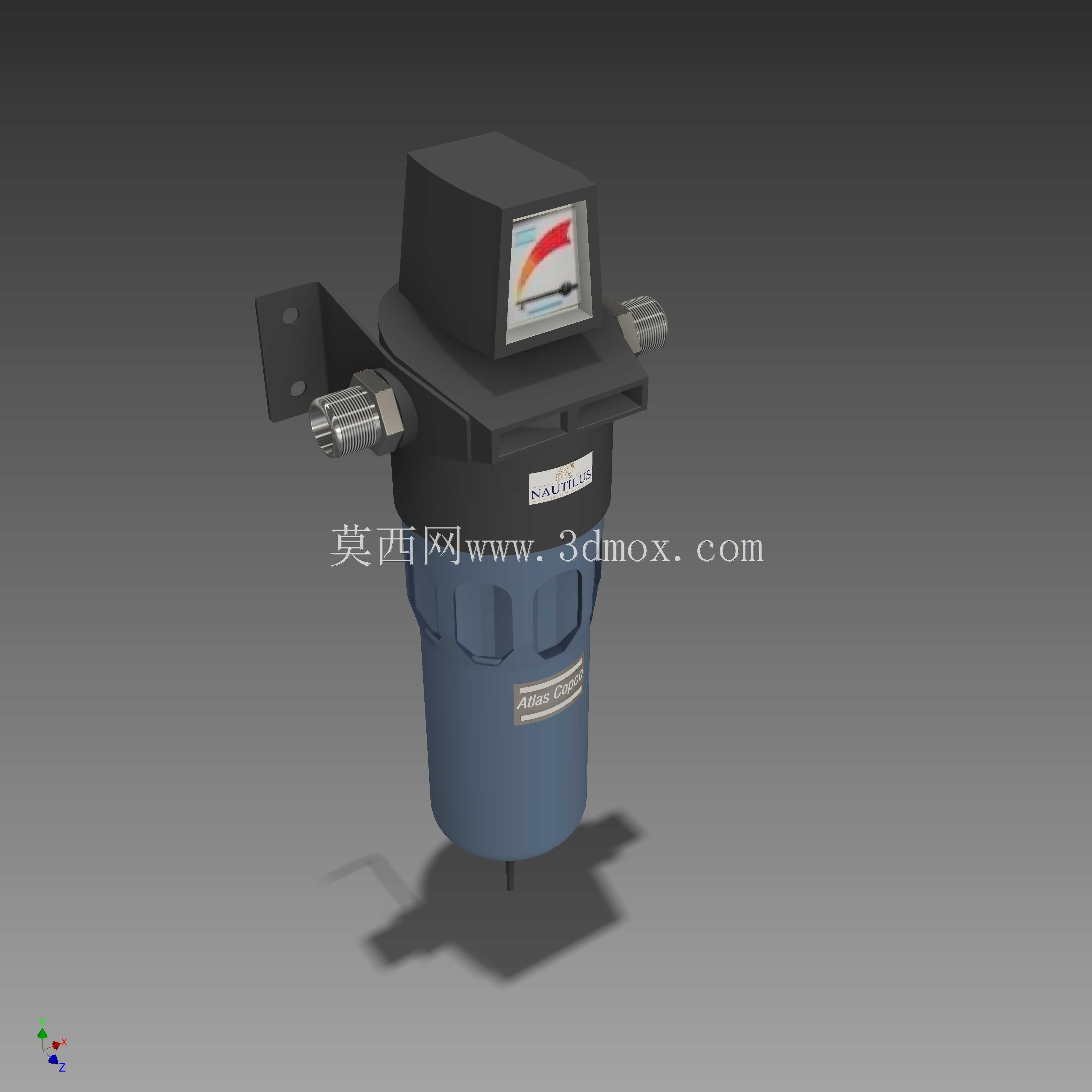

　　从实际使用功能来看，这款过滤装置主要承担压缩空气中液态水滴、固体杂质、部分油雾的拦截作用，顶部集成的压差表可以实时反馈滤芯的堵塞状态，当滤芯积尘纳污到一定程度，过滤器前后压差达到设定阈值时，压差表指针会进入红色警示区间，运维人员无需拆解设备就能直观判断滤芯是否需要更换，避免因滤芯堵塞导致供气压力不足、流量不够影响生产，也能避免滤芯击穿后杂质进入后端管路造成气动阀卡滞、气缸磨损、精密气动元件损坏等故障。设备下部的滤杯采用高强度透明工程材质，日常巡检时可以直接观察内部积水水位，配合底部的排水结构，能及时排出过滤下来的液态水，避免积水被气流裹挟进入后端管路。

　　从结构设计思路来看，这款过滤器采用立式同轴布局，进气与出气接口设置在滤头的两侧，采用标准管螺纹连接，适配常规工业压缩空气管路的安装规范，安装支架采用L型折弯钣金结构，预留两个安装固定孔，可以直接固定在设备机架、墙面或者气源处理三联件的安装架上，安装时不需要额外制作复杂的转接件，降低现场安装的改造成本。滤头与滤杯之间采用卡扣式快拆结构，更换滤芯时不需要将整个过滤器从管路上拆下，只需要松开卡扣就能取下滤杯完成滤芯更换，大幅缩短日常维护的停机时间。压差表直接集成在滤头顶部，不需要额外外接压差检测管路，减少了外接管路带来的泄漏点，整体集成度更高，结构更紧凑。

　　从安装边界与尺寸适配角度来看，这类过滤器的安装需要预留足够的下部操作空间，方便日常手动排水或者更换自动排水器，同时顶部需要预留观察压差表的视野空间，不能被其他管路或者设备遮挡。两侧的管路接口需要预留足够的扳手操作空间，方便安装时拧紧接头避免漏气。设备整体重量较轻，安装支架的承重要求不高，常规2mm厚度的钣金机架就能满足固定强度要求。进出口的通径匹配常规工业供气支路的管径，不需要做变径转接就能直接接入管路，减少管路压力损失。滤杯的防护设计考虑了现场使用的安全性，外部自带防护结构，避免现场磕碰导致滤杯破裂出现漏气喷水的安全隐患。

　　在实际选型搭配时，这类过滤器通常会根据后端用气设备的用气量、过滤精度要求、工作压力范围来匹配对应型号，这款带压差显示的款式更适合连续运行、不方便频繁拆解检查的自动化生产线场景，相比不带压差指示的普通过滤器，能大幅降低运维人员的巡检工作量，也能避免滤芯超期使用或者过早更换带来的成本浪费。内部的滤芯采用梯度过滤结构，外层拦截大颗粒杂质，内层拦截细小微粒，在保证过滤效率的同时尽可能降低压损，兼顾过滤效果与供气能耗。滤头内部的流道经过优化设计，气流进入滤腔后会形成旋流，大颗粒的水滴和杂质在离心力作用下被甩到滤杯内壁，顺着内壁流到下部积水区，减轻滤芯的过滤负荷，延长滤芯的使用寿命。
