304不锈钢内螺纹手动针阀结构设计

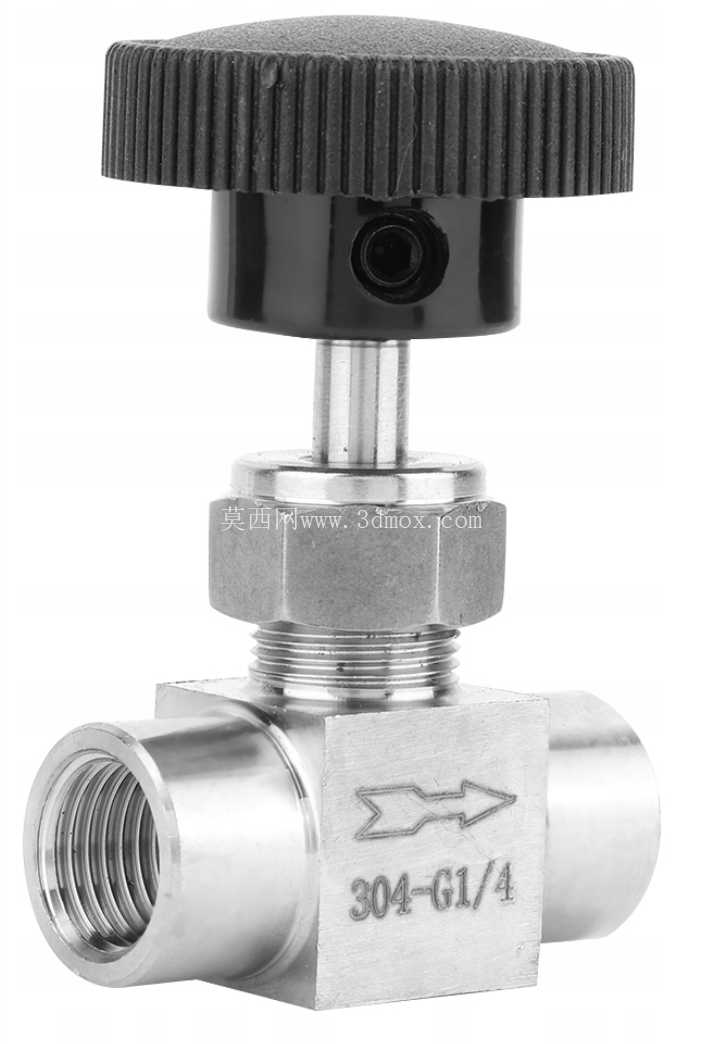

　　这款手动针阀的阀体采用304不锈钢材质加工成型，适配G1/4规格内螺纹连接端口，主要应用在小通径流体管路系统中，承担精准截断、微调介质流量的作用，常见于实验室气路、小型液压试验台、半导体特气输送支路、医疗设备流体管路这类对流量控制精度有较高要求的场景。从结构设计逻辑来看，针阀的核心调节部件为锥形阀针，阀针与阀杆采用一体式加工结构，阀杆上部连接带滚花纹理的手动旋钮，旋钮外圈的直滚花设计完全考虑了手动操作时的摩擦力需求，即便操作人员佩戴薄型丁腈防护手套，也能稳定施加旋转扭矩，不会出现打滑问题，旋钮下方设置的黑色限位压盖，既可以限制阀杆的最大上行行程，避免阀针脱出阀座造成密封失效，也能为上部密封填料提供恒定的预紧压力，减少介质沿阀杆间隙泄漏的风险。

　　阀体中部的六角结构是专门为安装工况设计的受力面，现场安装时可以使用标准开口扳手卡在六角位置固定阀体，再对接两端管路接头，避免安装过程中阀体随接头转动造成密封面损伤，阀体表面刻印的流向箭头，能够直观提示安装人员介质的正确流通方向，防止反向安装导致阀针受介质长期冲蚀、密封性能提前衰减。从安装边界尺寸来看，这款针阀的两端内螺纹中心距控制在紧凑范围内，整体高度适配狭小空间的管路排布需求，两端内螺纹的加工精度符合普通管螺纹密封要求，安装时配合生料带或者金属密封垫即可实现可靠密封，不需要额外加工焊接坡口，适合快装式的试验管路、可拆卸的设备集成气路使用。

　　在功能特性层面，针阀的锥形阀针与阀座密封面采用配对研磨工艺，密封面的粗糙度控制在较低水平，当旋钮顺时针旋转到位时，阀针锥面与阀座紧密贴合，能够实现管路的零泄漏截断，逆时针旋转旋钮时，阀针逐步抬升，阀针与阀座之间的环形通流面积缓慢变化，操作人员可以通过旋转圈数精准控制通流面积大小，实现从滴状流量到额定通径流量的无级调节，相比球阀、闸阀这类通断类阀门，针阀的流量调节线性度更好，适合需要精准控制介质流量的工况。设计过程中重点考虑了长期使用的可靠性，阀杆与阀体之间的密封采用多层填料组合结构，既可以保证阀杆旋转时的阻尼感适中，不会出现操作过松或者过紧的问题，也能在一定的压力范围内实现可靠的动密封，避免介质外漏；阀体的流道采用平滑过渡设计，减少介质在流道内的涡流阻力，同时也能避免介质中的微小杂质在流道拐角处堆积，长期使用时不会出现流道堵塞问题。

　　这款针阀的额定工作压力适配常规中低压流体管路，304材质的阀体可以兼容水、压缩空气、惰性气体、弱腐蚀性液体等多种常见介质，适用场景覆盖了工业自动化设备气路、实验室分析仪器流路、小型制冷装置管路、食品级流体输送支路等多个领域，在进行三维建模时，完全按照实际加工尺寸还原了每个部件的配合关系，包括阀杆的螺纹配合间隙、旋钮与阀杆的连接定位、密封槽的尺寸公差、内螺纹的牙型参数，能够直接用于虚拟装配验证、管路干涉检查，也可以作为非标设备设计时的阀类元件选型参考，帮助设计人员提前确认安装空间、对接接口尺寸，减少现场安装时的尺寸匹配问题。
