一英寸等径不锈钢三通管路连接件

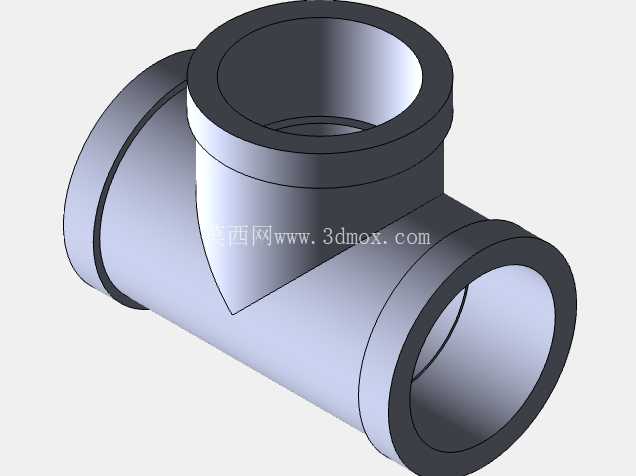

　　在民用给排水、小型化工流体输送、食品级流体管路、压缩空气分支管路等场景中，等径三通是实现管路直角分流、合流的核心基础连接件，这款一英寸规格的不锈钢三通，适配公称通径1英寸的低压流体输送管路，可直接对接同规格的不锈钢管、镀锌钢管或硬质PVC管路，无需额外变径转接件，能大幅减少管路节点的泄漏风险点。从结构设计来看，该三通采用T型等径结构，三个接口的公称通径完全一致，主体为等壁厚回转体相交结构，相贯线位置做了平滑圆弧过渡处理，避免直角相贯带来的应力集中问题，同时能降低流体在分流位置的湍流阻力，减少管路输送过程中的压损。

　　接口位置设计有标准管螺纹承插结构，承插深度符合常规低压管路安装的啮合长度要求，安装时配合生料带或密封胶即可实现可靠密封，承压能力可满足常规1.6MPa以下的低压流体输送需求。材质选用304不锈钢，具备良好的抗锈蚀能力，可适配清水、压缩空气、弱腐蚀性流体等多种介质，无需额外做表面防腐处理，后期维护成本极低。从安装边界来看，三个接口的中心轴线处于同一平面，两两垂直，横向两个接口的中心距与同规格三通的行业通用安装尺寸保持一致，可直接替换现有管路中的同规格损坏三通，无需调整周边管路的固定支架位置。

　　建模过程中，先绘制单段直管的回转截面，通过旋转命令生成基础管体，再通过布尔运算合并垂直相交的两段管体，对相贯线位置做倒圆角处理，最后在接口位置加工出承插止口与螺纹结构，所有尺寸均严格参照GB/T 12459钢制对焊无缝管件的相关公差要求，管壁厚度均匀，内壁光滑无凸起，不会在管路内部造成积液或杂质堆积的问题。在实际设备配套中，这类三通常被用于小型水处理设备的管路分流、自动化生产线的压缩空气支路分配、家装给排水的管路分支等场景，相比铸铁三通重量更轻，抗锈蚀能力更强，使用寿命是普通铸铁件的3倍以上。

　　设计时特意将三个接口的端面加工出定位倒角，安装时可快速引导管路插入承插口，降低现场安装的对位难度，即使是高空作业或狭小空间内的管路安装，也能快速完成对接。相贯线位置的壁厚做了均匀加厚处理，因为三通的分流位置是管路应力集中的高发区，当管路内出现水锤现象时，该位置承受的瞬时压力会高于直管段，局部加厚的结构可提升该位置的抗冲击能力，避免长期使用后出现开裂泄漏的问题。整体外形无多余的凸起结构，外表面光滑，安装后可直接包裹保温层，不会出现保温层贴合不严的问题，适用于需要做保温处理的冷热水管路或低温流体输送管路。
