带弹簧复位结构的直角式流体控制阀

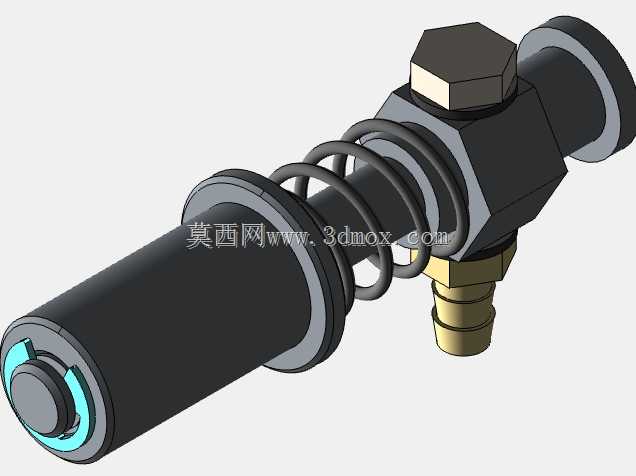

　　弹簧两端的环形挡边一方面对弹簧形成轴向限位，避免弹簧在往复压缩过程中出现径向窜动、卡滞的问题，另一方面也作为安装定位面，和安装基座的贴合面配合时，能保证阀件装入安装孔后不会出现轴向窜动，保证密封面的对位精度。顶部的六角结构是阀体的一体式受力部位，装配时可以直接用开口扳手卡住该部位施加扭矩，不需要额外设计工装夹持位，能有效提升现场装配的效率，也避免了夹持其他薄壁部位导致阀体变形的风险。侧下方的宝塔式接头是流体的接出端，这种结构不需要额外加工螺纹，直接和柔性软管过盈配合后，配合卡箍就能实现可靠密封，适合低压工况下的快速管路连接，减少了管接头的配套采购成本。这款阀件的结构设计完全围绕小通径流体回路的通断控制需求展开，主体采用直角式流道布局，相比直通式阀件更适合管路排布空间局促、需要转向接出支路的设备场景，常见于小型气动回路、低压冷却水路、润滑脂加注管路这类对安装空间有严格限制的工位。从结构组成来看，水平方向的长圆柱段是阀的主体安装与阀芯运动腔，外部套设的圆柱螺旋压缩弹簧承担复位功能，当外部控制驱动力撤销后，弹簧能推动阀芯回到初始闭合位置，无需额外配置复位弹性件，减少了装配时的零件配套数量。

　　水平段端部的环形密封槽是用来安装O型密封圈的，装入安装基座的对应孔位后，O圈能阻断流体从安装配合间隙泄漏的路径，端部的快接式卡扣结构能实现阀件和基座的快速卡装，不需要额外的法兰或者螺纹紧固件固定，在需要频繁更换阀件的维护场景下，能大幅缩短停机维护的时间。设计过程中首先确定的是流道通径参数，匹配对应工况下的流量需求，避免通径过小导致流阻过大、通径过大造成结构冗余的问题；其次是弹簧的参数匹配，需要根据阀芯的运动行程、密封面所需的闭合预紧力来计算弹簧的刚度、预压缩量，保证复位可靠的同时，不会因为弹簧力过大导致驱动端需要施加的操作力超标，也不会因为弹簧力过小导致密封面压合不足出现内漏。

　　安装边界方面，水平段的外径是主要的安装配合尺寸，需要和基座上的安装孔保持合适的间隙配合，间隙过大会导致阀件晃动、密封偏心，间隙过小会导致装配困难、拆卸维护时卡滞；轴向安装尺寸需要保证装入后，端部卡扣能完全卡入基座的卡槽，同时弹簧的预压缩量处于设计区间内，不会出现弹簧压并或者预紧力不足的问题；侧下方宝塔接头的伸出长度需要预留足够的软管安装空间，避免软管弯折后出现通流截面变小的问题；顶部六角结构的对边尺寸和高度需要匹配常用扳手的操作空间，避免装配时扳手和周边管路、结构件发生干涉。

　　实际应用中，这类阀件常被集成在小型自动化设备的气路控制单元、机床的冷却润滑支路、小型实验装置的流体控制回路上，因为结构集成度高，不需要额外搭配复位弹簧、密封接头等零散配件，整体装配后的占用空间比分体组装的阀组小很多，能有效压缩设备的整体体积。结构上所有的棱角位置都做了小倒角处理，一方面是去除加工毛刺，避免装配时割伤安装人员或者损坏密封圈，另一方面也能在装入安装孔时起到导向作用，提升装配顺畅度。金属材质的阀体结构能承受常规工况下的流体压力和温度，不会因为长期接触润滑油、压缩空气冷凝水这类介质出现腐蚀变形，密封件的选型可以根据实际流通的介质特性更换对应材质，适配不同的流体工况需求。
