带单耳安装座长杆式支撑固定构件

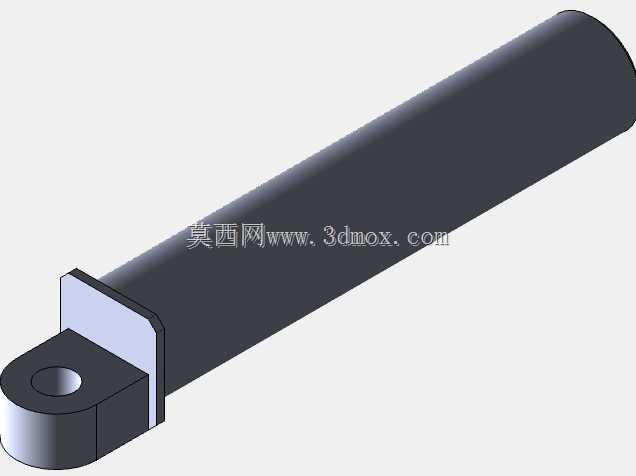

　　在各类自动化产线、小型机电设备、工装夹具的结构搭建场景中，这类带单耳铰接端的长杆支撑构件是非常常见的传力与定位部件，日常选型时经常会遇到安装空间受限、铰接端同轴度要求高、杆体受力后形变量超差的问题，这个构件的设计刚好适配这类窄空间安装的支撑需求。从结构细节来看，构件整体分为两个功能段，一端是带通孔的单耳铰接安装座，另一端是等直径长圆柱杆体，两个部分通过直角过渡的连接块整合为一体，没有多余的冗余结构。

　　铰接端的通孔是核心安装基准，孔壁做了等壁厚设计，避免铰接销轴穿入后出现局部应力集中，安装座的贴合面为平面，安装时可以直接贴紧设备的安装立板，不需要额外加工调整垫片来补偿安装间隙，贴合面的边缘做了小尺寸倒角，既可以去除机加工产生的毛刺，也能在安装时起到导向作用，避免贴合面刮伤设备安装板的涂装层。长杆段的外圆尺寸全程保持一致，表面没有设置额外的卡槽、螺纹结构，主要承担沿杆体轴向的支撑力以及小幅度的径向限位作用，杆体与端部安装座的连接位置做了圆弧过渡处理，这个过渡区域是整个构件应力最集中的位置，圆弧半径的取值经过反复校核，既不会因为半径过大占用额外的安装空间，也不会因为半径过小导致交变载荷下出现疲劳裂纹。

　　从安装边界来看，铰接端的单耳厚度尺寸控制得比较紧凑，适配常规规格的铰接销轴与开口销安装，安装时销轴穿过单耳孔与配套的连接件后，只需要在销轴端部加装开口销就能完成轴向限位，不需要额外加工螺纹或者加装轴端挡圈，拆装效率很高。杆体的长度尺寸适配中等行程的支撑场景，安装时杆体的圆柱面可以直接穿入设备的导向孔内，作为滑动支撑使用，也可以在杆体外部加装衬套，降低长期往复滑动产生的磨损量。实际应用中，这类构件常被用在小型气动执行元件的辅助支撑、设备检修门的开启限位支撑、工装夹具的侧向定位支撑等场景，设计时没有采用复杂的异形结构，所有加工面都是平面与圆柱面，常规的铣削、车削工艺就能完成加工，不需要定制特殊成型刀具，加工成本可控。

　　铰接孔的轴线与杆体的轴线垂直度公差控制在合理范围内，安装后不会出现杆体偏斜、卡滞的问题，杆体的外圆粗糙度满足滑动配合的要求，不需要额外做表面抛光处理，连接块的直角边做了轻微的倒钝处理，避免装配时划伤操作人员的手部。在受力表现上，当杆体端部承受垂直于杆体的径向载荷时，应力会沿着杆体传递到端部的连接块位置，再通过安装座的贴合面分散到设备的安装基板上，不会出现局部应力过载的情况，铰接孔的位置设置在安装座的中心区域，保证销轴受力均匀，不会出现单侧磨损过快的问题。这类构件的设计没有追求花哨的外观，完全从实际使用的安装便捷性、受力可靠性、加工经济性出发，适配多数常规工业场景的支撑固定需求，建模时各特征的参数都可以根据实际安装空间做等比例调整，铰接孔的直径、杆体的直径、整体长度都可以根据实际载荷大小做参数化修改，不需要重新搭建整体模型框架，能大幅缩短结构设计阶段的建模周期。
