多层阶梯式绝缘结构电源变压器绕线骨架

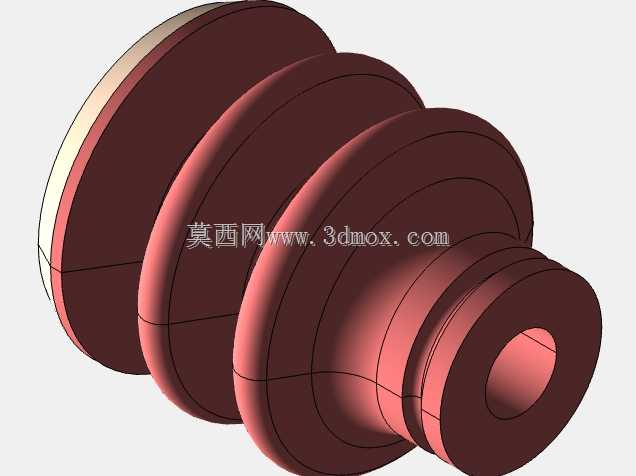

　　日常接触的中小功率线性电源、工控板卡供电模块里，这类多层阶梯结构的绝缘骨架是绕制变压器绕组的核心承载件，区别于常见的直筒型骨架，阶梯式的外径变化是为了适配不同线径绕组的分层排布需求，实际生产中绕制初级、次级、屏蔽层绕组时，不同阶梯段可以自然形成绕组的物理分隔，不需要额外添加大量绝缘隔层就能控制绕组的轴向分布范围，减少绕组间的分布电容，降低电源工作时的高频串扰问题。从结构细节来看，骨架中心的通孔是用来穿装铁芯中柱的，通孔的内径公差需要控制在合理范围，既要保证铁芯插装时不会出现卡滞，也要避免间隙过大导致绕组与铁芯之间出现松动，长期受温度循环影响产生异响。

　　外侧的三层阶梯凸缘，每一层的外径差是根据对应绕组的绕线厚度计算得出的，最靠近安装端的小直径段一般用来绕制初级绕组，因为初级绕组线径较细、匝数较多，较小的绕线直径可以缩短单匝导线长度，降低绕组的铜损；中间段通常绕制高压侧次级绕组，阶梯凸缘可以挡住绕组边缘，避免绕线过程中出现滑线、塌边的问题；最外侧的大直径段一般预留为屏蔽层或者辅助绕组的绕制空间，凸缘的高度刚好略高于对应绕组的绕制厚度，外层包裹绝缘胶带时不会出现胶带滑脱的情况。

　　在安装适配性上，骨架的轴向总长度需要匹配对应铁芯的窗口高度，安装端的小凸台是用来卡在PCB板的安装孔位上的，凸台的外径与PCB开孔尺寸采用小间隙配合，过波峰焊时可以保证骨架不会出现偏移，引脚的排布位置（该模型未展示引脚部分，实际配套骨架会在安装端嵌装插针）需要对应PCB上的焊盘位置，避免出现插装干涉。设计这类骨架的时候，首先要根据目标电源的功率参数确定铁芯的规格，再根据铁芯的中柱直径、窗口尺寸反推骨架的内孔、外径、总长度参数，阶梯的层数和每段的长度需要结合各绕组的匝数、线径来计算绕线后的厚度，保证每段绕组绕完之后不会高出对应阶梯的凸缘，同时还要考虑绝缘材料的厚度——一般这类骨架采用酚醛塑料或者增强尼龙注塑成型，材料的壁厚要均匀，避免注塑过程中出现缩痕、变形，壁厚通常控制在1.2-1.8mm之间，既保证足够的绝缘强度和结构强度，也不会过多占用铁芯的窗口空间，影响绕组的绕制空间利用率。

　　实际应用场景中，这类骨架适配的变压器常见于桌面式电源适配器、小型工控设备供电模块、家电内置电源板上，相比直筒骨架，阶梯结构的骨架在绕线工序中可以提升绕线的规整度，减少人工整理绕组的工时，绕制完成的绕组一致性更好，不同批次产品的绕组分布电容、漏感参数离散性更小，能提升电源产品的电气性能稳定性。需要注意的是，骨架的阶梯过渡位置都做了圆角处理，避免绕线时尖锐的棱角刮破漆包线的绝缘漆层，造成绕组匝间短路的问题，圆角半径一般不小于0.5mm，既不会过多占用绕线空间，也能有效保护漆包线。中心通孔的内壁要保证足够的光滑度，插装铁芯的时候不会刮伤铁芯表面的绝缘涂层，避免铁芯多点接地带来的损耗增加问题。在温度适应性上，所选的绝缘材料需要满足对应变压器的耐热等级要求，比如B级绝缘要求材料长期工作温度能达到130℃，骨架在高温环境下不能出现明显的变形，否则会导致绕组松动、引脚位移，影响变压器的焊接可靠性和电气性能。
