带法兰安装座90度弯接金属管路结构

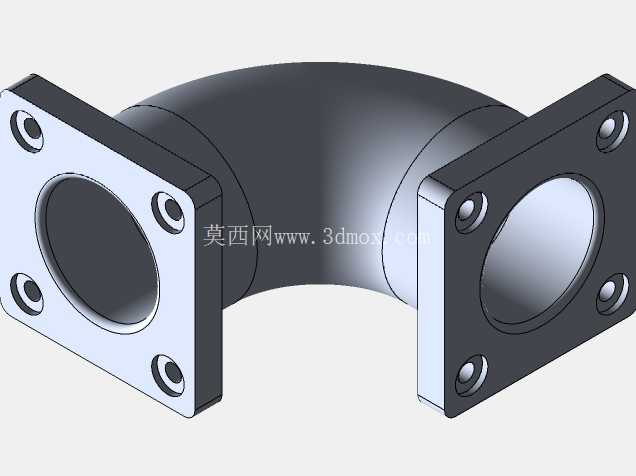

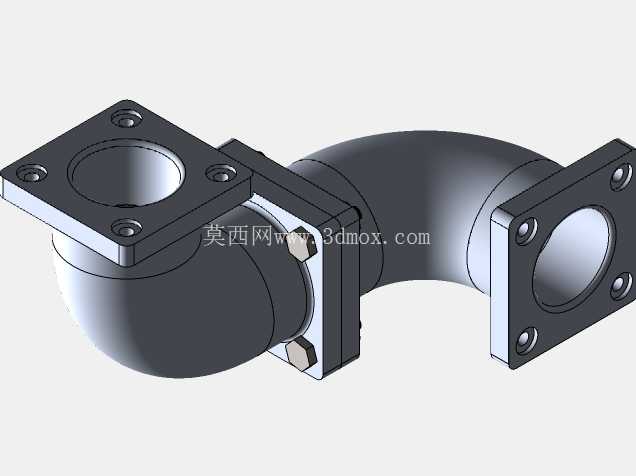

　　这款90度弯接金属管路结构，主要应用在液压动力站油路排布、工业气动系统管线转向、工艺流体输送管路的空间转向节点位置，在设备内部管线排布受安装空间限制、需要完成直角转向同时保证连接刚性的场景下尤为适用。不同于普通焊接弯头，该结构两端采用方形法兰安装面，每个法兰面预留四个螺栓安装孔，安装时可通过螺栓直接与对应接口的阀块、泵体出口、管路端座完成刚性连接，无需额外焊接工序，拆装维护时仅需拆卸法兰螺栓即可完成管路更换，大幅降低现场运维的工作量。

　　从结构设计逻辑来看，弯管主体采用等通径圆弧过渡设计，转弯处的曲率半径经过流体阻力校核，既避免直角转弯带来的流体压损骤增问题，也控制了弯头整体的占用空间，不会因为曲率半径过大导致安装时与周边设备部件产生干涉。两端的法兰连接座与弯管主体之间设置了密封定位台阶，安装时配合对应规格的密封垫片即可实现端面密封，能承受常规工业管路的工作压力，不会出现介质渗漏问题。法兰面的螺栓孔位置采用对称式布局，安装时可根据现场管线走向调整四个安装方向，适配不同的进出口方位需求，无需额外定制转向接头。

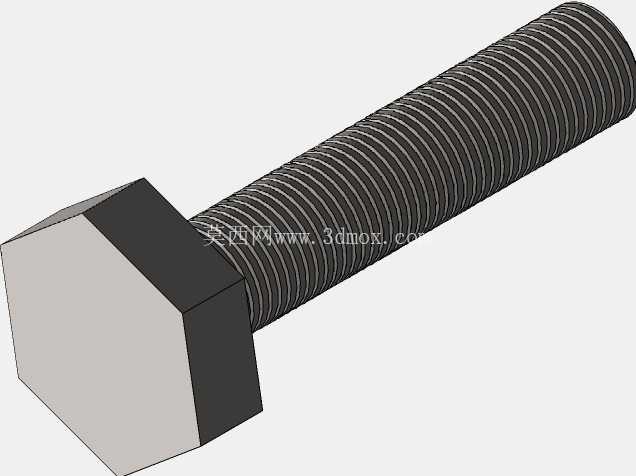

　　在安装边界方面，两端法兰的安装面为平行垂直布局，两个法兰端面的中心距经过尺寸链校核，可直接适配标准间距的接口安装，安装完成后弯管主体的外轮廓不会超出法兰安装面的边界范围，在紧凑的设备舱内部排布时，不会与相邻的管线、结构件产生空间干涉。连接用的螺栓采用标准内六角或者外六角规格均可，现场安装时无需特殊定制紧固件，通用工具即可完成装配作业。弯管主体的壁厚经过强度校核，可承受管路内的流体压力冲击，同时兼顾轻量化要求，不会因为壁厚过大导致整体重量超标，给安装基础带来额外负载。

　　在实际设备应用中，这类弯管接头常被用在工程机械液压系统的泵阀连接段、车间压缩空气管路的设备接口转向、冷却系统的循环管路连接位置，相比螺纹连接的弯头，法兰式连接的抗振动性能更强，在设备长期运行产生振动的工况下，不会出现螺纹松动导致的介质泄漏问题，长期使用的可靠性更高。设计过程中，法兰面的平面度、螺栓孔的位置度都设定了合理的形位公差，保证安装时法兰面能与对接端面完全贴合，密封垫片受压均匀，避免局部密封失效。弯管内部的流道做了顺滑过渡处理，没有突兀的台阶或者棱角，流体通过时不会产生紊流，降低管路运行过程中的振动和噪音，也减少了流体介质对内管壁的冲刷，提升管路的整体使用寿命。
